2G/3G/4G LTE ஆண்டெனா
வயர்லெஸ் தொடர்பு தீர்வுகளில் விரிவான நிபுணத்துவத்துடன், Qianmu கம்யூனிகேஷன் என்பது சீனாவை தளமாகக் கொண்ட FPC ஆண்டெனா உற்பத்தியாளர், மூல தொழிற்சாலை மற்றும் 2G/3G/4G LTE ஆண்டெனாக்களின் வடிவமைப்பு மற்றும் உற்பத்தியில் நிபுணத்துவம் பெற்ற உலகளாவிய சப்ளையர் ஆகும். அதன் ஆண்டெனாக்கள் FPC நெகிழ்வான சுற்றுகளை கோஆக்சியல் கேபிள் வெல்டிங் தொழில்நுட்பத்துடன் ஒருங்கிணைத்து, 700MHz–2700MHz முழு-பேண்ட் கவரேஜ் மற்றும் GSM, WCDMA மற்றும் LTE நெட்வொர்க்குகளை ஆதரிக்கிறது. ஒவ்வொரு தயாரிப்பும் RF anechoic chamber சோதனை, வெப்பநிலை வயதான சோதனைகள் மற்றும் நிலையான செயல்திறனுக்கான வெல்டிங் நம்பகத்தன்மை மதிப்பீடுகள் மூலம் சரிபார்க்கப்படுகிறது.

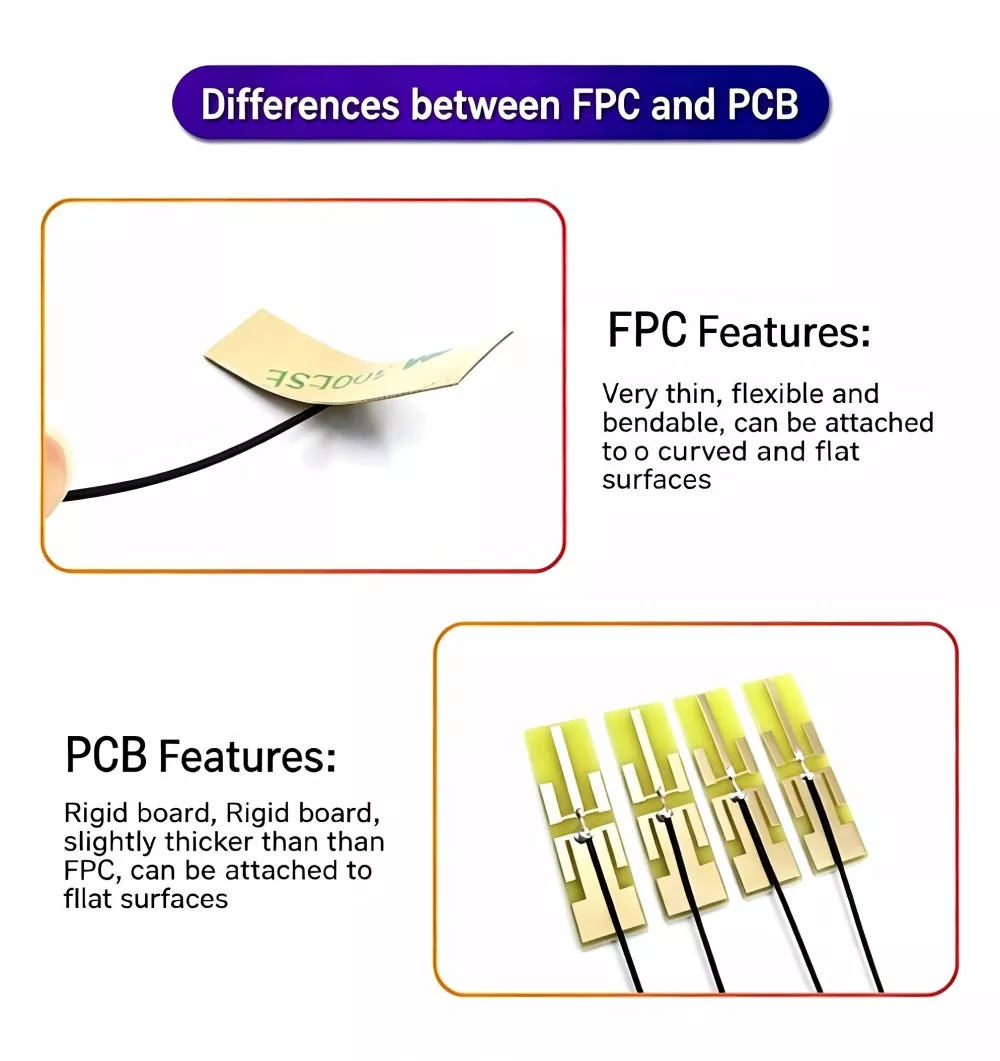

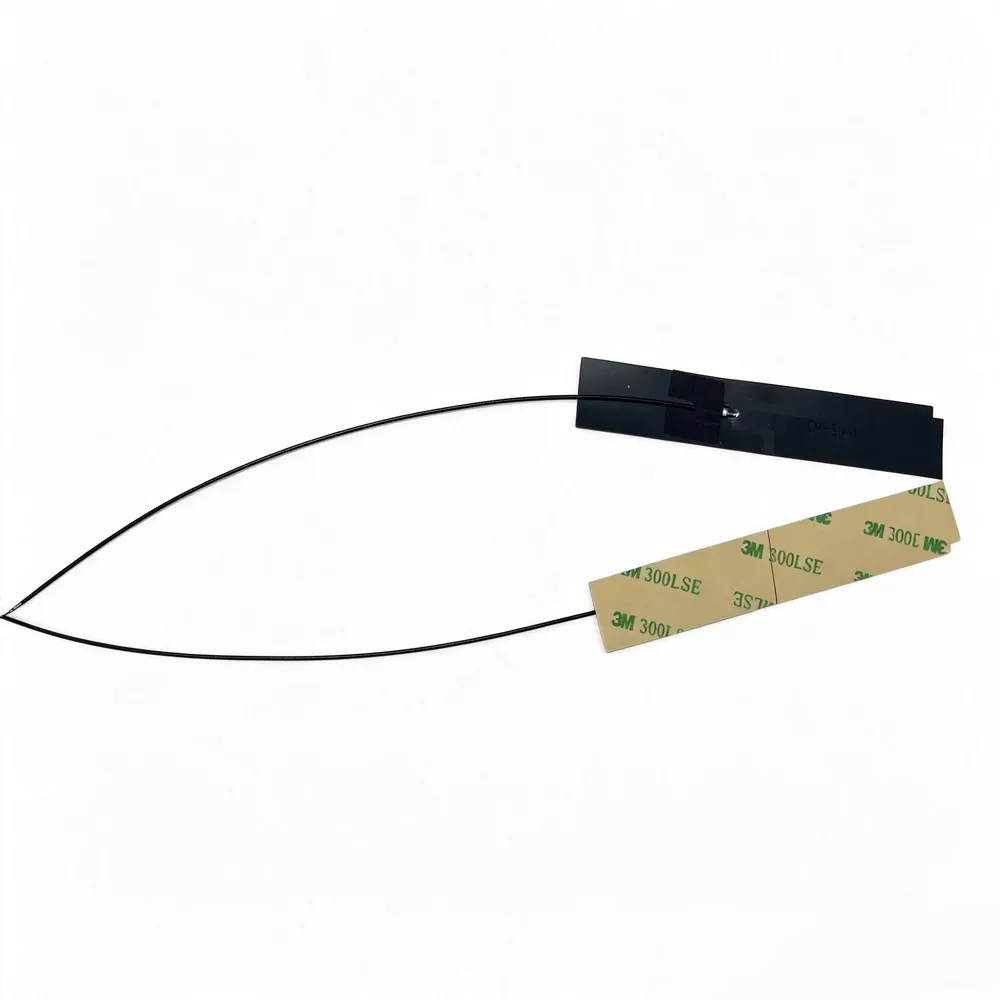

2G/3G/4G LTE ஆண்டெனா ஒரு இலகுரக, நெகிழ்வான மற்றும் வளைக்கக்கூடிய உள்ளமைக்கப்பட்ட முழு-பேண்ட் செல்லுலார் தொடர்பு ஆண்டெனா ஆகும். பொதுவான மேற்பரப்பு மவுண்ட் ஆண்டெனாவைப் போலன்றி, இந்தத் தயாரிப்பு FPC நெகிழ்வான சர்க்யூட் போர்டு + கோஆக்சியல் டைரக்ட் சாலிடரிங் செயல்முறையைப் பயன்படுத்துகிறது. ஆண்டெனா ஒளி, மெல்லிய, மென்மையானது மற்றும் சாதனத்தின் உள்ளே வளைந்த மேற்பரப்பு மற்றும் குறுகிய ஸ்லாட் இடைவெளியில் சுதந்திரமாக பொருந்தக்கூடியது. இது 2G GSM, 3G WCDMA மற்றும் 4G LTE மல்டி-நெட்வொர்க் சிக்னல் பரிமாற்றம் மற்றும் வரவேற்பை ஆதரிக்கிறது. தற்போது சிறிய ஸ்மார்ட் ஐஓடி சாதனங்களுக்கான உள்ளமைக்கப்பட்ட தகவல்தொடர்பு ஆண்டெனாவின் விருப்பமான வகை இது, சிறிய உள்ளமைக்கப்பட்ட இடம், பலவீனமான சமிக்ஞை, நிலையற்ற தொடர்பு மற்றும் சாதனத்தின் மோசமான அதிர்வு எதிர்ப்பு போன்ற தொழில்துறை வலி புள்ளிகளை பரவலாக தீர்க்கிறது.
செயல்பாட்டின் கொள்கை
இந்த 2G/3G/4G LTE ஆண்டெனா FPC வெல்டட் கோஆக்சியல் ஆண்டெனா நெகிழ்வான மைக்ரோஸ்ட்ரிப் ஆஸிலேட்டர் வரிசையின் ரேடியோ அலைவரிசைக் கொள்கையின் அடிப்படையில் செயல்படுகிறது மற்றும் கோஆக்சியல் ஷீல்டட் ஃபீடர்களுடன் சிக்னல்களை அனுப்புகிறது. இது மூன்று பகுதிகளாக பிரிக்கப்பட்டுள்ளது: சிக்னல் கதிர்வீச்சு அடுக்கு, இன்சுலேடிங் அடி மூலக்கூறு அடுக்கு மற்றும் கவச பரிமாற்ற அடுக்கு. வேலை செய்யும் தர்க்கம் நிலையானது மற்றும் திறமையானது:
• Rf கதிர்வீச்சு கொள்கை: FPC போர்டு மேற்பரப்பு துல்லியமாக மல்டி-பேண்ட் ஆஸிலேட்டர் கோடுகளை பொறிக்கிறது, துல்லியமாக 2G/3G/4G முழு இசைக்குழு அதிர்வு புள்ளிகளுடன் பொருந்துகிறது, பேண்ட் டெட் சோன்கள் இல்லை, அளவிடப்பட்ட முழு பேண்ட் நிலை அலை விகிதம் நிலையானது ≤1.5, சிக்னல் பிரதிபலிப்பு இழப்பு மிகக் குறைவு.
• வெல்டட் டிரான்ஸ்மிஷனின் நன்மைகள்: கோஆக்சியல் லைன் மற்றும் FPC ஆஸிலேட்டர் பிளேட் ஆகியவை உயர் வெப்பநிலை டின் சாலிடரிங் மூலம் ஒரு துண்டாக உருவாக்கப்படுகின்றன. பொதுவான riveted மற்றும் clamped அமைப்புடன் ஒப்பிடுகையில், அளவிடப்பட்ட நில அதிர்வு செயல்திறன் 85% மேம்படுத்தப்பட்டுள்ளது, மேலும் நீண்ட கால அதிர்வு சூழலில் பூஜ்ஜிய தொடர்பு உதிர்தல் மற்றும் பூஜ்ஜிய சமிக்ஞை துண்டிப்பு உள்ளது.
• சீல்டிங் எதிர்ப்பு குறுக்கீடு பொறிமுறை: RG1.13 கோஆக்சியல் லைன் இரட்டை-அடுக்கு கவச அமைப்பு, CPU, மின்சாரம் மற்றும் உபகரணங்களின் பிரதான பலகையின் சிப் ஆகியவற்றிலிருந்து மின்காந்த சத்தத்தை திறம்பட தனிமைப்படுத்துகிறது. உபகரணங்களின் உள் குறுக்கீடு சூழலில் அளவிடப்படுகிறது, சமிக்ஞை வரவேற்பு உணர்திறன் 3-5 dB அதிகரிக்கிறது.
• சர்வத் திசைக் கதிர்வீச்சு பண்புகள்: சாதனத்தின் மூடப்பட்ட ஷெல் மற்றும் உலோக உறை தடுக்கப்படும் சூழ்நிலைகளில் பிளானர் ஓம்னி டைரக்ஷனல் டிரான்ஸ்மிஷன் மற்றும் வரவேற்பு வடிவமைப்பு நிலையான சமிக்ஞை வெளியீட்டை பராமரிக்க முடியும், மேலும் iot சாதன வெளிப்புற நெட்வொர்க்கிங்கின் வெற்றி விகிதம் 28% அதிகரிக்கும் என அளவிடப்படுகிறது.
தயாரிப்பு நன்மைகள்
ஒரு தொழில்முறை FPC ஆண்டெனா தொழிற்சாலையாக, எங்கள் 2G/3G/4G LTE ஆண்டெனா FPC வெல்டட் கோஆக்சியல் ஆண்டெனா, "நிலைத்தன்மை, சிறிய அளவு, நெகிழ்வுத்தன்மை, ஆயுள், துல்லியம்" ஆகியவற்றின் ஐந்து முக்கிய நன்மைகளை எடுத்துக்காட்டுகிறது.
1. ஒருங்கிணைந்த வெல்டிங் செயல்முறை மோசமான தொடர்பை நீக்குகிறது
அடாப்டர் டெர்மினல்கள் மற்றும் ஸ்னாப் இடைவெளிகள் இல்லாமல், கோஆக்சியல் லைன்கள் மற்றும் எஃப்பிசி போர்டுகளுக்கு இடையே அதிக வெப்பநிலை துல்லியமான வெல்டிங் செயல்முறையை இது பயன்படுத்துகிறது, வாகனங்கள் மற்றும் தொழில்களில் கடுமையான அதிர்வு நிலைமைகளுக்கு ஏற்றது, உபகரணங்கள் அதிர்வு மற்றும் போக்குவரத்து நெரிசல்களால் ஏற்படும் ஆண்டெனா தளர்த்துதல் மற்றும் சிக்னல் மினுமினுப்பு ஆகியவற்றின் சிக்கலை முழுமையாக தீர்க்கிறது.
2 நெகிழ்வான, மிக மெல்லிய மற்றும் வளைக்கக்கூடிய, குறுகிய உள்ளமைக்கப்பட்ட இடைவெளிகளுக்கு ஏற்றது
வெறும் 0.1 மிமீ ஒட்டுமொத்த தடிமன் கொண்ட, நெகிழ்வான அடிப்படைப் பொருளை சுதந்திரமாக வளைத்து, வளைந்த பரப்புகளில் பொருத்தி, சாதனத்தின் உள் இடத்தை எடுத்துக் கொள்ளாமல் இடைவெளிகளில் நிறுவலாம், சிறிய, மெல்லிய மற்றும் இலகுவான ஸ்மார்ட் சாதனங்களின் வடிவமைப்புத் தேவைகளைப் பூர்த்தி செய்யலாம்.
3 முழு பேண்ட் கவரேஜ், குருட்டுப் புள்ளிகள் இல்லாத முழு நெட்வொர்க் அணுகல்
700 மெகா ஹெர்ட்ஸ் முதல் 2700 மெகா ஹெர்ட்ஸ் வரையிலான அனைத்து பேண்டுகளையும் உள்ளடக்கியது, சைனா மொபைல், சைனா யூனிகாம் மற்றும் சைனா டெலிகாம் 2ஜி/3ஜி/4ஜி ஆகியவற்றுடன் இணக்கமானது, ஆபரேட்டர்களை வேறுபடுத்தாமல் அனைத்து நெட்வொர்க்குகளுக்கும் ஒரு ஆண்டெனா பொருந்துகிறது, இது வாடிக்கையாளர்களின் சரக்குச் செலவுகளைக் கணிசமாகக் குறைக்கிறது.
4. வலுவான எதிர்ப்பு குறுக்கீடு திறன் கொண்ட இரட்டை அடுக்கு கவச கம்பி
RG1.13 இரட்டை அடுக்கு கவசம் கொண்ட கோஆக்சியல் கேபிள், சில்லுகள், பவர் சப்ளைகள் மற்றும் சர்க்யூட் போர்டுகளில் இருந்து மின்காந்த குறுக்கீட்டை திறம்பட எதிர்க்கும், இந்த சிக்னல் சத்தம் இல்லாமல் அல்லது மூடப்பட்ட உபகரணங்களில் தாமதமின்றி நிலையாக இருக்கும்.
5 தொழில்துறை தர வானிலை-எதிர்ப்பு மற்றும் நீடித்தது, நீண்ட கால 24 மணி நேர செயல்பாட்டிற்கு ஏற்றது
FPC அடிப்படைப் பொருள் அதிக மற்றும் குறைந்த வெப்பநிலை, வயதான மற்றும் விரிசல்களுக்கு எதிர்ப்புத் திறன் கொண்டது, மேலும் -40 °C முதல் +85 °C வரையிலான சூழலில் நிலையாக வேலை செய்யக்கூடியது, தொழில்துறை உபகரணங்கள் மற்றும் வெளிப்புற ஐஓடி டெர்மினல்களின் தேவைகளை ஆண்டு முழுவதும் தடையின்றிச் செயல்படுத்துகிறது.
6. தனிப்பயனாக்கத்தின் உயர் நிலை
வரி நீளம், இடைமுகம், அளவு, மின்மறுப்பு அளவுருக்கள், தேவைக்கேற்ப IPEX, SMA, BNC போன்ற சாலிடர் இடைமுகங்களின் தனிப்பயனாக்கலை ஆதரிக்கிறது, வாடிக்கையாளர் லோகோக்களின் தொகுதி சில்க்-ஸ்கிரீன் அச்சிடலை ஆதரிக்கிறது மற்றும் OEM/ODM வெளிநாட்டு வர்த்தக ஒப்பந்த உற்பத்தித் தேவைகளுடன் இணக்கமானது.
தொழில்நுட்ப விவரக்குறிப்புகள்
|
அளவுரு பொருட்கள் |
நிலையான தொழில்நுட்ப அளவுருக்கள் |
|
தயாரிப்பு பெயர் |
2G/3G/4G LTE ஆண்டெனாக்கள் |
|
இயக்க இசைக்குழு |

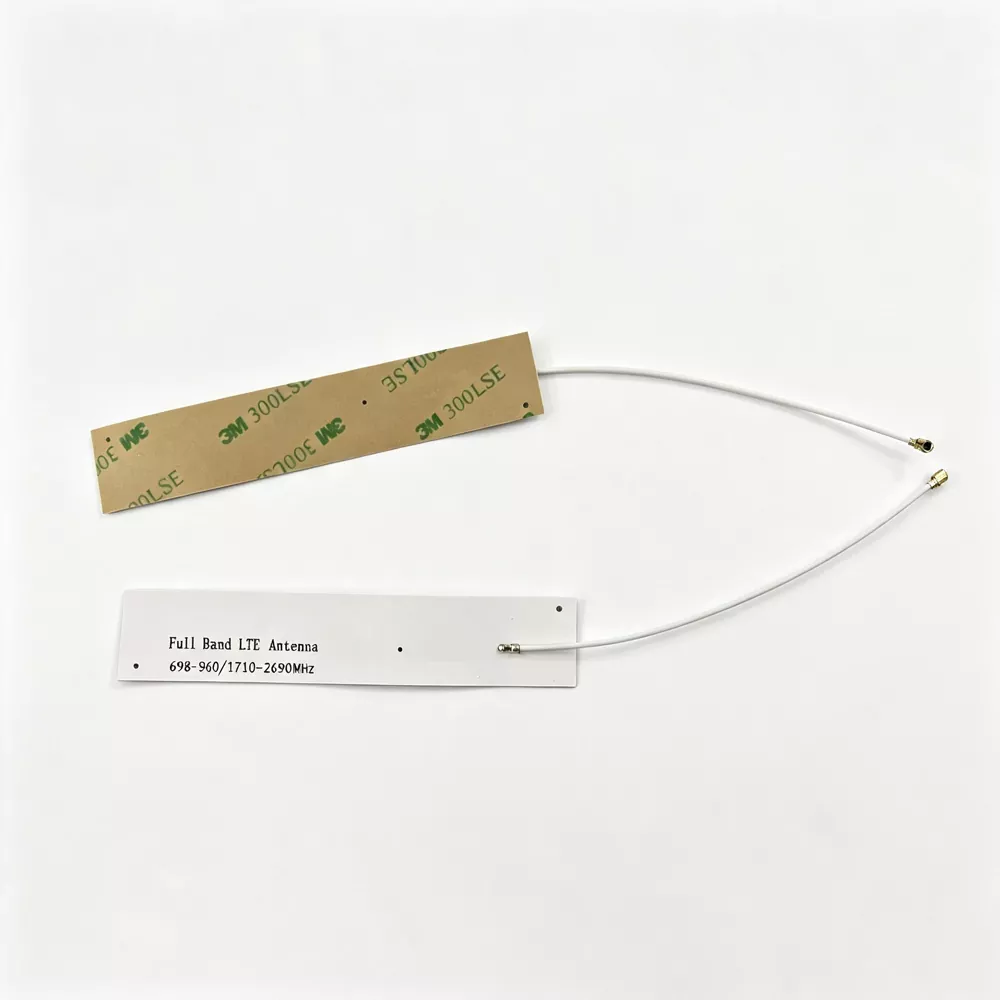

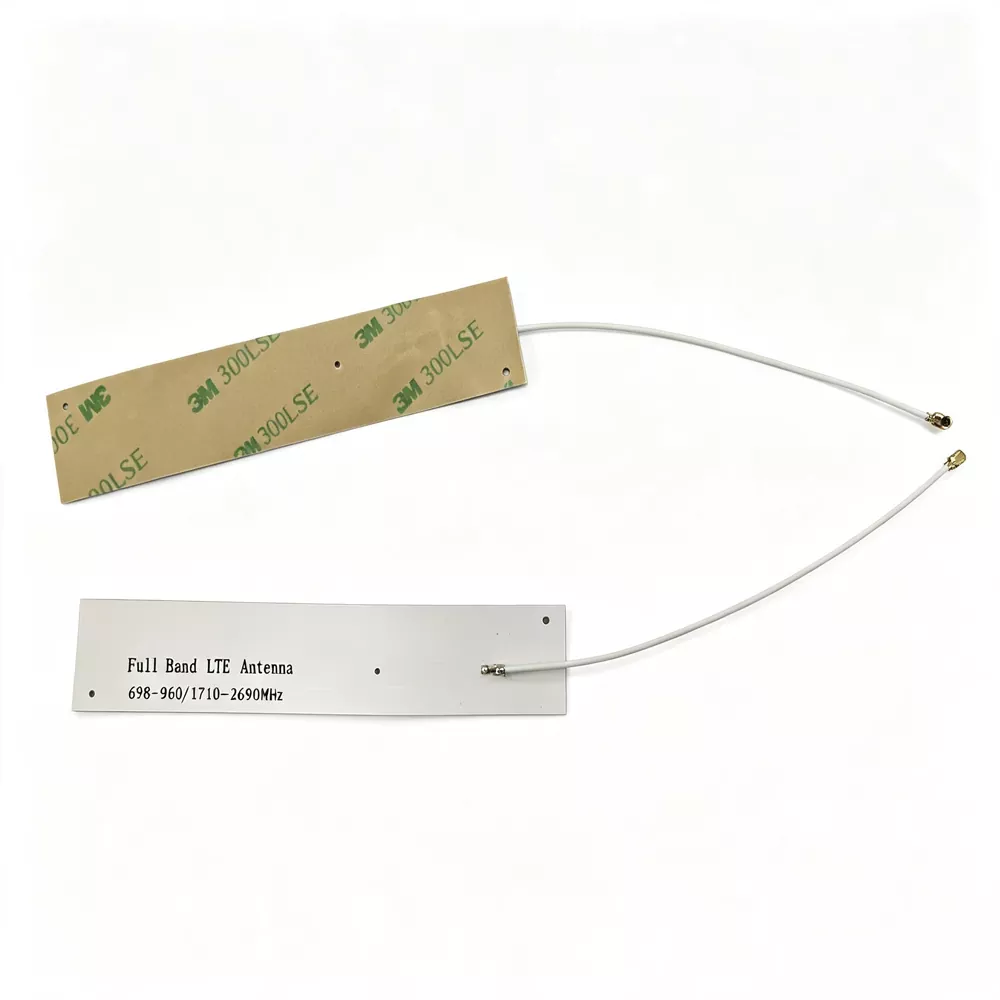

700MHz முதல் 2700MHz வரை (GSM/ WCDMA/ LTE ஃபுல் பேண்ட்) |
|
ஆண்டெனா ஆதாயம் |
3~5dBi |
|
நிற்கும் பாபி VSWR |
≤1.5 |
|
மின்மறுப்பு |
50 Ω |
|
துருவமுனைப்பு முறை |
சர்வ திசை செங்குத்து துருவமுனைப்பு |
|
கம்பி விவரக்குறிப்புகள் |
0.81/1.13 / RG174 / RG178 |
|
இணைப்பு செயல்முறை |
FPC தாள்கள் கோஆக்சியல் கோட்டிற்கு முழுமையாக பற்றவைக்கப்படுகின்றன |
|
இயக்க வெப்பநிலை |
-40 °C முதல் +85 °C வரை |
|
ஆண்டெனா தடிமன் |
0.1மிமீ அதி மெல்லிய நெகிழ்வானது |
|
நிலையான இடைமுகம் |
IPEX/U.FL (தனிப்பயனாக்கக்கூடிய SMA/BNC) |
|
கம்பி நீளம் |
10cm/15cm/20cm (தனிப்பயனாக்கக்கூடியது) |
நிறுவல் மற்றும் பயன்பாட்டு வழிகாட்டி
இந்த FPC ஆண்டெனா உள்ளமைக்கப்பட்ட உட்பொதிக்கப்பட்ட நிறுவல், செயல்பட எளிதானது, வெகுஜன உற்பத்தி சட்டசபைக்கு ஏற்றது மற்றும் தொழில்முறை பிழைத்திருத்தம் தேவையில்லை. படிகள் பின்வருமாறு:

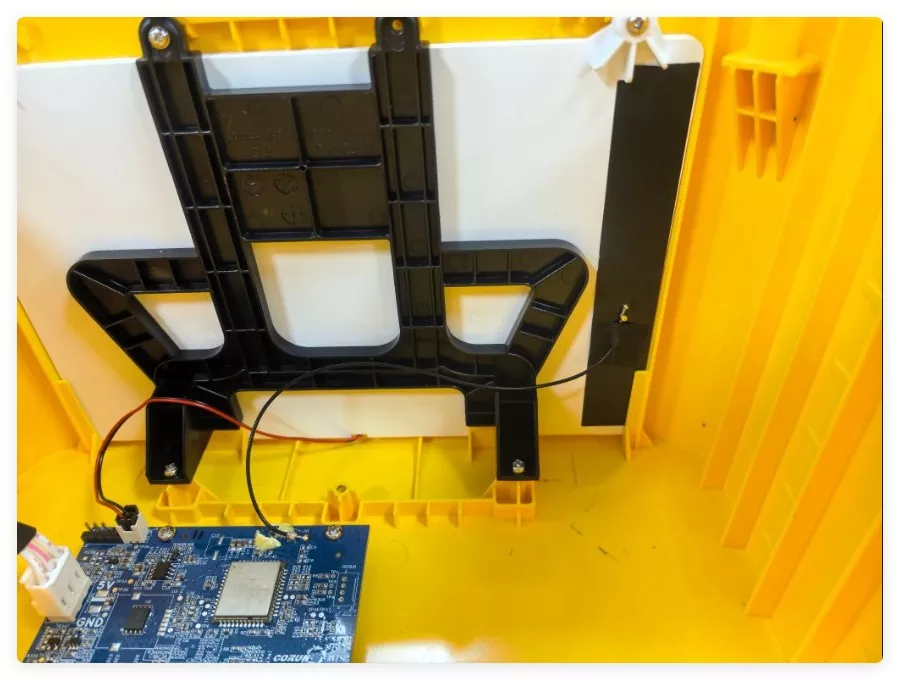

1. இருப்பிடத் தேர்வு: சிக்னல் தடுப்பு மற்றும் குறுக்கீட்டைத் தவிர்க்க, மதர்போர்டு சிப், பவர் சப்ளை மற்றும் மெட்டல் கேசிங் ஆகியவற்றிலிருந்து விலகி, சாதனத்தின் உள்ளே திறந்த பகுதியைத் தேர்வு செய்யவும்.

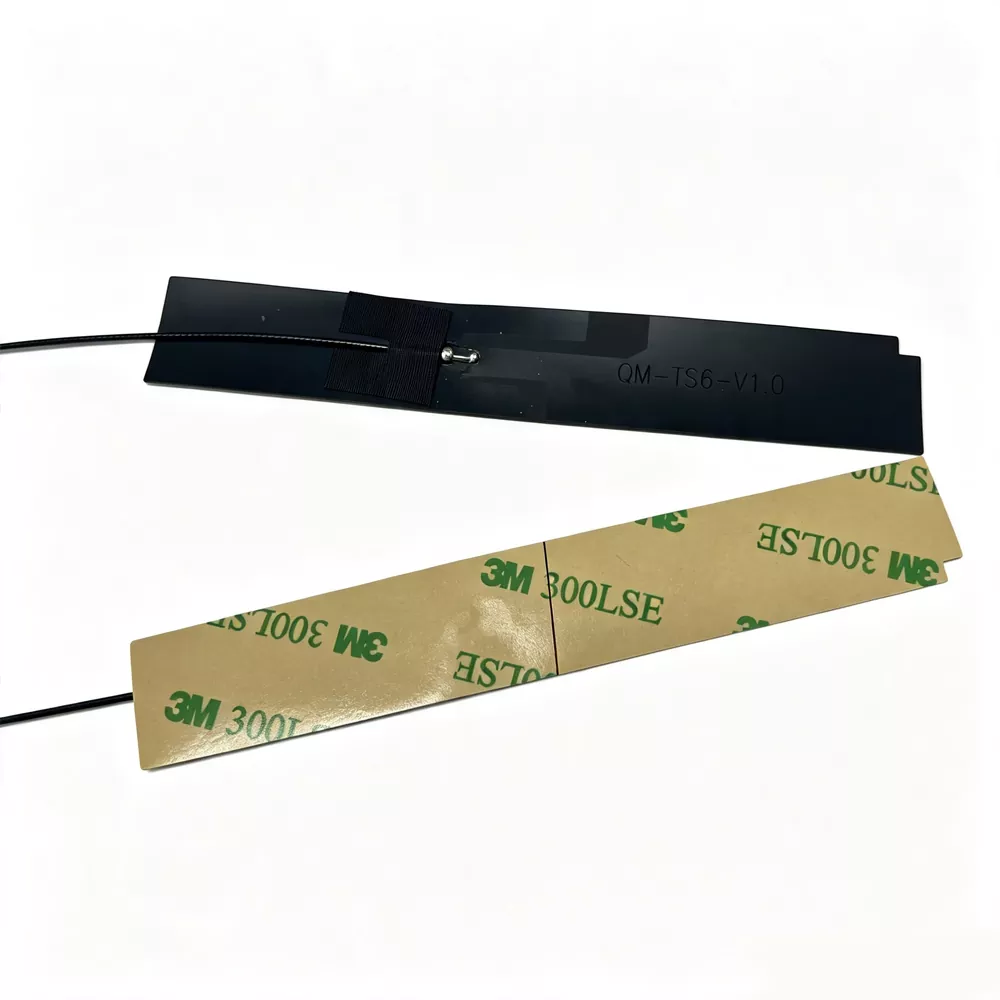

2. ஃபிட் அண்ட் பிக்ஸ்: ஆன்டெனாவின் பின்புறம் அதிக வலிமை கொண்ட 3M பிசின் உடன் வருகிறது. சாதனத்தின் உள் சுவரில் உள்ள தூசி மற்றும் எண்ணெய் கறைகளை சுத்தம் செய்த பிறகு, அதை தட்டையாகவும் உறுதியாகவும் பொருத்தி, சாதனத்தின் வளைந்த மேற்பரப்பைப் பொருத்துவதற்குத் தேவைக்கேற்ப வளைக்கவும்.
3. இன்டர்ஃபேஸ் டாக்கிங்: பின்பக்கத்தில் உள்ள ஐபிஎக்ஸ்/எஸ்எம்ஏ இடைமுகத்தை டிவைஸ் மாட்யூல் ஆண்டெனா சாக்கெட்டுடன் துல்லியமாக இணைத்து, கம்பியை வன்முறையில் இழுப்பதைத் தவிர்க்க அதை மெதுவாகக் கட்டவும்.
4. வயர் அமைப்பு: அதிகப்படியான கம்பிகளை அழுத்துவது, வளைப்பது அல்லது இறந்த மடிப்புகளைத் தவிர்க்கவும், சிக்னலைப் பாதிக்கக்கூடிய கவசம் அடுக்குக்கு சேதம் ஏற்படுவதைத் தடுக்கவும் நேர்த்தியாக சேமிக்கப்பட வேண்டும்.
5. பவர்-ஆன் சோதனை: அசெம்பிளி முடிந்ததும், பவர் ஆன் செய்து நெட்வொர்க்குடன் இணைக்கவும், எல்லா 2ஜி/3ஜி/4ஜி நெட்வொர்க் சிக்னல்களும் சாதாரணமாகப் பெறுகின்றனவா என்பதைச் சோதிக்கவும், பின்னர் வெகுஜன உற்பத்தி சாத்தியமாகும்.
அடிக்கடி கேட்கப்படும் கேள்விகள்
Q1: இந்த 2G/3G/4G LTE ஆண்டெனா FPC வெல்டட் கோஆக்சியல் ஆண்டெனாவைப் பயன்படுத்துவதற்கு வளைக்க முடியுமா?
A1: ஆம். தயாரிப்பு நெகிழ்வான FPC அடிப்படை பொருட்களால் ஆனது, இது சுதந்திரமாக வளைந்து வளைந்த பரப்புகளில் பொருத்தப்படலாம். இது சாதனத்தின் சிறிய உள்ளமைக்கப்பட்ட இடத்திற்கு பொருந்துகிறது மற்றும் சாதாரணமாக வளைந்திருக்கும் போது சிக்னல் செயல்திறனை உடைக்காது அல்லது பாதிக்காது.
Q2: தனிப்பயன் கேபிள் நீளம் மற்றும் இடைமுக வகைகளை ஆதரிக்கிறீர்களா?
A2: முழுமையாக ஆதரிக்கப்படுகிறது. ஒரு ஆதார தொழிற்சாலையாக, 10cm முதல் 50cm வரையிலான தனிப்பயனாக்கக்கூடிய வரி நீளம், SMA, BNC, IPEX, LOGO சில்க்-ஸ்கிரீன் மற்றும் சைஸ் ஃபைன்-ட்யூனிங் போன்ற மாற்றக்கூடிய இடைமுகங்கள் ஆதரிக்கப்படுகின்றன.
Q3: சாதாரண ஒட்டப்பட்ட ஆண்டெனாவை விட சாலிடரிங் செயல்முறையின் நன்மைகள் என்ன?
A3: ஒரு துண்டில் கோஆக்சியல் லைன் வெல்டிங், தளர்வான இடைவெளி, வலுவான அதிர்ச்சி எதிர்ப்பு, இழுவிசை எதிர்ப்பு, வயதான எதிர்ப்பு செயல்திறன், உபகரணங்கள் அதிர்வு, சிக்னல் ஃப்ளிக்கர் மற்றும் உயர் வெப்பநிலை சூழலில் மோசமான தொடர்பு போன்ற சிக்கல்களை முற்றிலும் தீர்க்கிறது, கடுமையான தொழில்துறை மற்றும் வாகன சூழ்நிலைகளுக்கு மிகவும் பொருத்தமானது.
