உச்சவரம்பு மவுண்ட் ஆண்டெனா

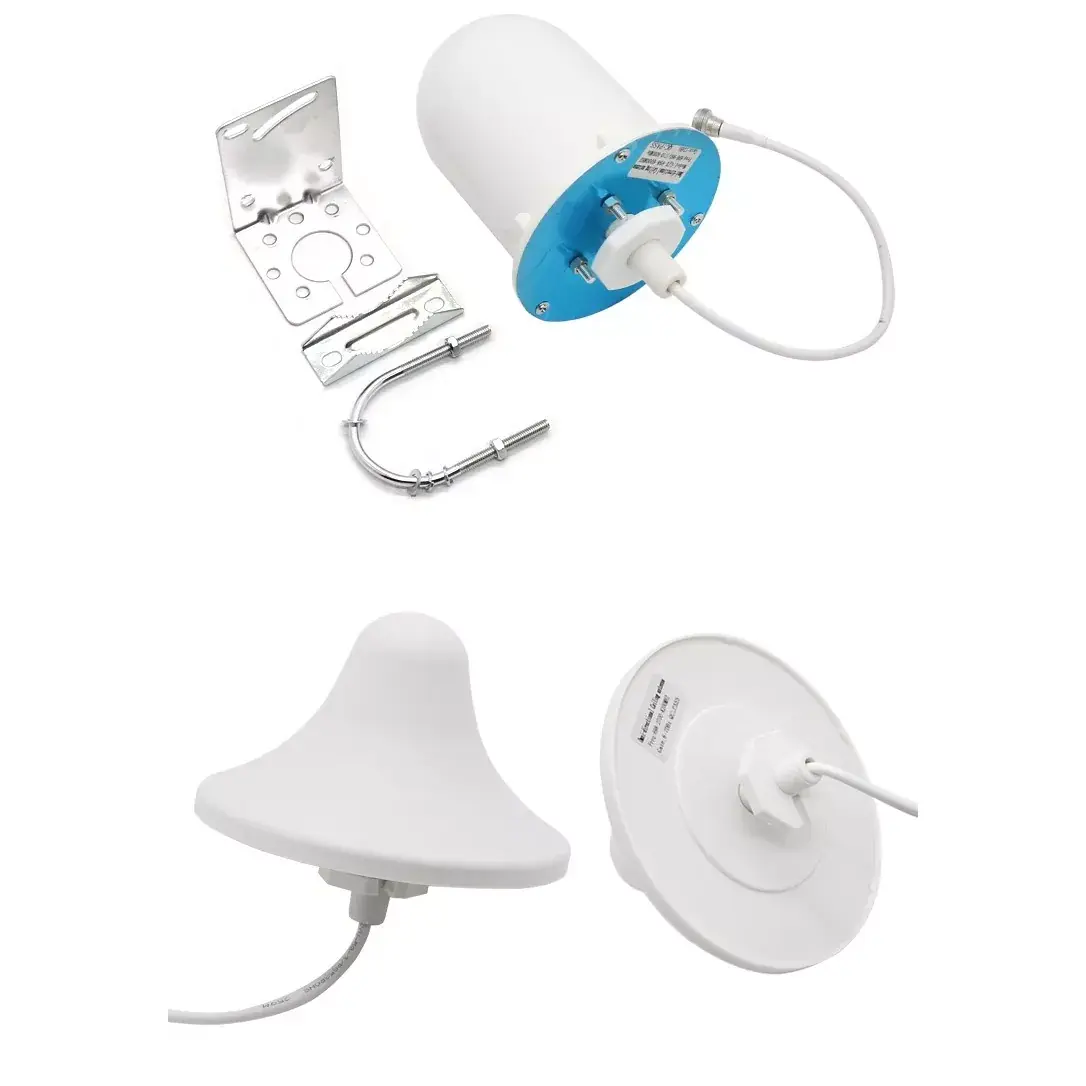

உச்சவரம்பு மவுண்ட் ஆண்டெனா என்பது உட்புற உச்சவரம்பில் பொருத்தப்பட்ட சர்வ திசை ரேடியோ அலைவரிசை ஆண்டெனாக்கள். கியான்மு கம்யூனிகேஷனின் சுய-வளர்ச்சியடைந்த உச்சவரம்பு-மவுண்டட் ஆண்டெனா ஒரு ஒருங்கிணைந்த வட்ட உச்சவரம்பு வடிவமைப்பைக் கொண்டுள்ளது, துல்லியமான தூய செப்பு ஆஸிலேட்டர்கள் மற்றும் உள்ளே மிகவும் தனிமைப்படுத்தப்பட்ட பிரதிபலிப்பான் பேக்ப்ளேட்டுகள் மற்றும் ஒரு செயலற்ற அகல அலைவரிசை தொடர்பு ஆண்டெனா ஆகும். 360° சீரான சிக்னல் கதிர்வீச்சை அடைவதற்காக தயாரிப்பு நேரடியாக உச்சவரம்பில் உட்பொதிக்கப்படலாம், நிறுவல் அழகியல் மற்றும் முழு கவரேஜ் திறன் ஆகிய இரண்டையும் கணக்கில் எடுத்துக்கொண்டு, உட்புற WiFi, Bluetooth, 4G சிக்னல் பெருக்கம் மற்றும் முழு-வீடு நெட்வொர்க்கிங் அமைப்புகளுடன் பரவலாக இணக்கமாக உள்ளது. கியான்மு தகவல்தொடர்பு உச்சவரம்பு-ஏற்றப்பட்ட ஆண்டெனா, ஒரு தூய செப்பு ஆஸிலேட்டர் + ஃபிளேம் ரிடார்டன்ட் ஏபிஎஸ் ஹவுசிங் செயல்முறை, ஹோட்டல்கள், அலுவலக கட்டிடங்கள், வணிக வளாகங்கள், தொழிற்சாலைகள் போன்ற பல்வேறு வணிக உட்புற நெட்வொர்க்கிங் திட்டங்களுடன் முற்றிலும் இணக்கமாக உள்ளது.

வேலை கொள்கை

ஆயிரம் கண்ணி தகவல்தொடர்பு உச்சவரம்பு-ஏற்றப்பட்ட ஆண்டெனா, கோஆக்சியல் ஃபீட் ஆஸிலேட்டர் கதிர்வீச்சு மற்றும் கீழே பிரதிபலிப்பு ஒருங்கிணைப்பு ஆகியவற்றின் மூலம் நிலையான சமிக்ஞை பரிமாற்றம் மற்றும் வரவேற்பை அடைகிறது. உட்புற அமைப்பு நான்கு அடுக்குகளாக பிரிக்கப்பட்டுள்ளது: ஊட்ட இணைப்பு, கதிர்வீச்சு அலைவு, தனிமைப்படுத்தல் பிரதிபலிப்பான் மற்றும் பாதுகாப்பு வீடுகள். ஒவ்வொரு செயல்திறன் அளவுருவும் அனகோயிக் அறையில் அளவிடப்படுகிறது, தவறான அளவுருக்கள் குறிக்கப்படவில்லை:

1. வைட்பேண்ட் ஆஸிலேட்டர் ரெசோனன்ஸ் கொள்கை: வருடாந்திர சர்வ திசை செப்பு ஆஸிலேட்டர்களைப் பயன்படுத்தி, 2400-2500 மெகா ஹெர்ட்ஸ் மற்றும் 5150-5850 மெகா ஹெர்ட்ஸ் இரட்டை வைஃபை நிலையான அதிர்வெண் பட்டைகளை உள்ளடக்கியது, அளவிடப்பட்ட அதிர்வெண் அலைவரிசையில் நிற்கும் அலை ஒட்டுமொத்தமாக ≤1.4 மண்டலத்தில் எந்த அலைவரிசையும் இருக்காது. சில பகுதிகளில் 5G அதிர்வெண் பட்டையைக் காண முடியாத சூழ்நிலை.

2. கீழே உள்ள பிரதிபலிப்பு அலை செறிவு: உச்சவரம்பு உலோக கீல் மற்றும் உச்சவரம்பு அலுமினியம் பேனல் மேல்நோக்கி ஏற்படும் சமிக்ஞை இழப்பை எதிர்க்க ஆண்டெனாவின் அடிப்பகுதியில் ஒரு உலோக பிரதிபலிப்பு பேக் பிளேட் சேர்க்கப்படுகிறது. அளவிடப்பட்ட செங்குத்து கீழ்நோக்கிய சிக்னல் குறைப்பு 70% குறைக்கப்படுகிறது, 90% வயர்லெஸ் ஆற்றல் உட்புற இடைவெளியில் பரவுகிறது, அதே சக்தியில் கவரேஜ் தூரம் 30% அதிகரிக்கிறது.

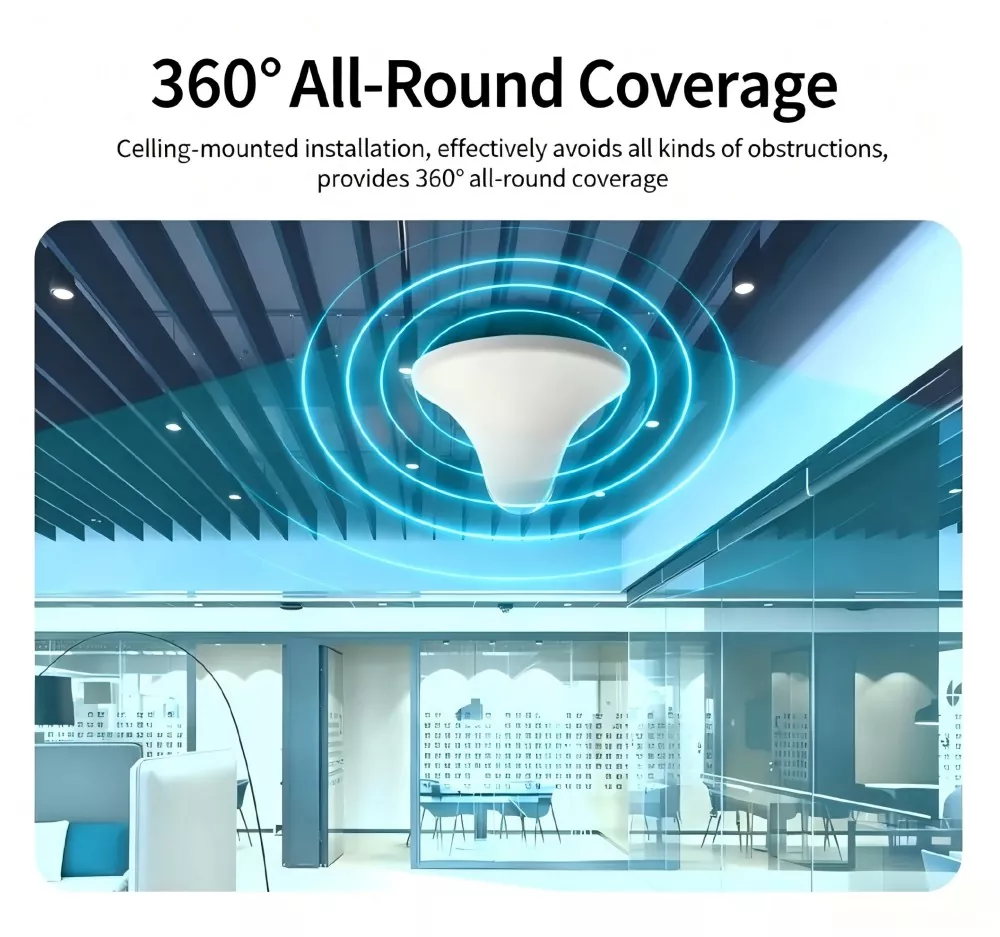

3. 360° சீரான கதிர்வீச்சு பொறிமுறை: வட்ட ஆஸிலேட்டர்களின் சமச்சீர் அமைப்பு, கிடைமட்ட கதிர்வீச்சு ஏற்ற இறக்கம் ≤1.2dB, ஒருபுறம் வலுவான சமிக்ஞையின் கவரேஜ் ஏற்றத்தாழ்வு சிக்கல் இல்லை மற்றும் மறுபுறம் நெட்வொர்க் இல்லை, 10-மீட்டர் ஆரம் 5B க்குள் சமிக்ஞை வலிமை வேறுபாடு அளவிடப்படுகிறது.

4. தனிமைப்படுத்தல் எதிர்ப்பு குறுக்கீடு கட்டமைப்பு வடிவமைப்பு: கூரைக்கு மேலே உள்ள கணினி அறையில் சுவிட்சுகள் மற்றும் கம்பிகளால் உருவாகும் மின்காந்த இரைச்சலை தனிமைப்படுத்த கூடுதல் உறிஞ்சும் பருத்தி அடுக்கு வீட்டிற்குள் சேர்க்கப்படுகிறது. அடர்த்தியான AP நெட்வொர்க்கிங் காட்சிகளில், இணை அதிர்வெண் குறுக்கீடு 40% குறைக்கப்படுகிறது, மேலும் ஒரே நேரத்தில் இணைக்கப்பட்ட பல பயனர்களின் நெட்வொர்க் வேகம் கணிசமாகக் குறையாது.

5. பரந்த வெப்பநிலை நிலைத்தன்மை பொருள் அமைப்பு: ஃபிளேம்-ரிடார்டன்ட் ஏபிஎஸ் ஹவுசிங் + ஆல்-செம்பு ஆஸிலேட்டர், 72 மணிநேர உயர் மற்றும் குறைந்த வெப்பநிலையில் -30 டிகிரி செல்சியஸ் முதல் +65 டிகிரி செல்சியஸ் வரை சோதிக்கப்பட்டது, ஆஸிலேட்டர் இல்லை ஆக்சிஜனேற்றம், அதிர்வெண் விலகல் பிழை ≤±3MHz, மூடிய உச்சவரம்பு சூழலில் செயல்திறன் குறையாது.

துணை உபகரணங்களுடன் இணக்கமானது

இந்த உச்சவரம்பு பொருத்தப்பட்ட ஆண்டெனா சந்தையில் உள்ள பெரும்பாலான உட்புற வயர்லெஸ் தகவல் தொடர்பு சாதனங்களுடன் இணக்கமாக உள்ளது. பொறியியல் மாற்றங்களுக்கு கூடுதல் அடாப்டர் பாகங்கள் தேவையில்லை மற்றும் பயன்படுத்த நேரடியாக இணைக்கப்படலாம்:

1. வணிக வயர்லெஸ் சாதனங்கள்: எண்டர்பிரைஸ் டூயல்-பேண்ட் வயர்லெஸ் ஏபி, உயர்-பவர் வைஃபை ரூட்டர், ஹோட்டல் ஏசி வயர்லெஸ் கன்ட்ரோலர், சீலிங் பொருத்தப்பட்ட வயர்லெஸ் ரூட்டர்

2. சிக்னல் மேம்படுத்தும் கருவி: 2.4G/5G சிக்னல் பெருக்கி, 4G/5G உட்புற மைக்ரோ பேஸ் ஸ்டேஷன், மொபைல் ஃபோன் சிக்னல் ரிப்பீட்டர், புளூடூத் பெருக்க நுழைவாயில்

3. ஐஓடி நெட்வொர்க்கிங் உபகரணங்கள்: புளூடூத் கேட்வே, லோரா இன்டோர் கலெக்ஷன் பேஸ் ஸ்டேஷன், இன்டஸ்ட்ரியல் 2.4ஜி சென்சார் கேட்வே, கேம்பஸ் ஐஓடி சென்ட்ரல் கன்ட்ரோல் ஹோஸ்ட்

4. பலவீனமான தற்போதைய பொறியியல் பாகங்கள்: ரேடியோ அதிர்வெண் பவர் டிவைடர், கப்ளர், இன்டோர் ஃபீடர், பலவீனமான தற்போதைய பாக்ஸ் நெட்வொர்க் விரிவாக்க தொகுதி

முழுமையான நிறுவல் மற்றும் பயன்பாட்டு வழிகாட்டி

(1) முன் நிறுவல் திட்டமிடலுக்கான முக்கிய புள்ளிகள்

1. இருப்பிடத் திட்டமிடல்: திறந்த அறைகளில், ஒவ்வொரு உச்சவரம்பு-ஏற்றப்பட்ட ஆண்டெனாவும் 8-12 மீட்டர் அளவிலான கவரேஜ் ஆரம் கொண்டது. பல பகிர்வுகளைக் கொண்ட ஹோட்டல் அறைகளில், ஒவ்வொரு 6-8 மீட்டருக்கும் ஒரு ஆண்டெனா வைக்கப்படுகிறது.

2. உச்சவரம்பு தவிர்ப்பு: மின்காந்த குறுக்கீட்டைக் குறைக்க கூரையின் உள்ளே உலோகக் குழாய்கள், வலுவான மின் கேபிள்கள் மற்றும் சுவிட்ச் கியர் ஆகியவற்றைத் தவிர்க்க நிறுவவும்;

3. வயரிங் தேவைகள்: 50Ω நிலையான RF ஃபீடர்களைப் பயன்படுத்தவும், அதிகப்படியான சமிக்ஞை இழப்பைத் தவிர்க்க ஒவ்வொரு ஃபீடர் நீளமும் 15 மீட்டருக்குள் கட்டுப்படுத்தப்படும்.

(2) உச்சவரம்பு நிறுவலுக்கான படிப்படியான செயல்முறை

1. துளையிடுதல்: ரேடியோ அலைவரிசை ஊட்டி மூலம் ஜிப்சம் போர்டு/அலுமினிய உச்சவரம்பில் 30மிமீ விட்டம் கொண்ட வட்ட ஓட்டையை உருவாக்கவும்;

2. வயரிங்: சீலிங் பொருத்தப்பட்ட ஆண்டெனாவின் பின்புறத்தில் உள்ள SMA இடைமுகத்துடன் ஃபீடரின் ஒரு முனையை இணைத்து, தளர்வதைத் தடுக்க அதை இறுக்கவும்;

3. சரிசெய்தல்: ஆன்டெனாவின் முக்கிய உடலை உச்சவரம்புக்கு கீழே இருந்து துளைக்குள் தள்ளவும், பின் ஸ்னாப் உச்சவரம்பு பேனலின் மேல், தானாக பூட்டுதல் மற்றும் சரிசெய்தல்;

4. ரியர்-எண்ட் டோக்கிங்: ஃபீடரின் மறுமுனையை வயர்லெஸ் AP, சிக்னல் பெருக்கி RF போர்ட் மற்றும் சாதனத்தில் பவர் ஆகியவற்றுடன் இணைக்கவும்;

5. உண்மையான அளவீடு மற்றும் ஏற்றுக்கொள்ளல்: கவரேஜ் பகுதியின் சமிக்ஞை வலிமையை சோதிக்க ஒரு சமிக்ஞை சோதனையாளரைப் பயன்படுத்தவும். -40 முதல் -70 DBM வரையிலான வரம்பு தகுதியான கவரேஜாகக் கருதப்படுகிறது.

(3) பிந்தைய பராமரிப்பு குறிப்புகள்

1. ஒவ்வொரு ஆறு மாதங்களுக்கும் தளர்வான ஆண்டெனா கிளிப்புகள் மற்றும் ஆக்ஸிஜனேற்ற ஊட்டி மூட்டுகள் உள்ளதா என சரிபார்க்கவும்;

2. ஈரமான அடித்தளங்கள் மற்றும் சமையலறை அமைப்புகளில், கதிர்வீச்சு செயல்திறனைப் பாதிக்கும் தூசி திரட்சியைத் தவிர்க்க ஒவ்வொரு ஆண்டும் தூசி அகற்றுவதற்கான உறையை அகற்றி சுத்தம் செய்யவும்;

3. ஆண்டெனாவிற்கு மேலே உலோகத் தாள்கள் அல்லது கம்பிகளை அடுக்க வேண்டாம், இது வயர்லெஸ் கவரேஜ் வரம்பை கணிசமாகக் குறைக்கும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இந்த உச்சவரம்பு பொருத்தப்பட்ட ஆண்டெனா எந்த சாதனங்களுடன் இணக்கமானது?

A1: Qianmu தகவல்தொடர்பு உச்சவரம்பு-மவுண்டட் ஆண்டெனா, டூயல்-பேண்ட் வயர்லெஸ் ஆப்ஸ், உயர்-பவர் WiFi சிக்னல் பெருக்கிகள், 4G உட்புற மைக்ரோ பேஸ் ஸ்டேஷன்கள் போன்ற 50Ω RF இடைமுக சாதனங்களின் பெரும்பாலானவற்றுடன் இணக்கமானது. ஹோட்டல்கள் மற்றும் அலுவலக கட்டிடங்களில் உள்ள வணிக வயர்லெஸ் கவரேஜ் திட்டங்களுக்கு இது நேரடியாகப் பொருத்தப்படலாம்.

Q2: உச்சவரம்பு மவுண்ட் ஆண்டெனாவை நிறுவ உங்களுக்கு தொழில்முறை கருவிகள் தேவையா? அந்த வேலையை தனி ஆள் செய்ய முடியுமா?

A2: சிக்கலான கருவிகள் எதுவும் தேவையில்லை. துளைகளை உருவாக்க ஒரு சிறிய மின்சார துரப்பணம் மட்டுமே தேவைப்படுகிறது, மேலும் ஸ்னாப்-ஃபிட் அமைப்பு சரி செய்யப்படுகிறது. உச்சவரம்பு பொருத்தப்பட்ட ஆண்டெனாவை ஒருவர் 5 நிமிடங்களில் நிறுவி முடிக்க முடியும். தயாரிப்பு நிறுவல் கையேட்டுடன் வருகிறது, மேலும் முன் அனுபவம் இல்லாத கட்டுமானத் தொழிலாளர்கள் கூட செயல்பாட்டின் படிகளைப் புரிந்து கொள்ள முடியும்.

Q3: ஆண்டெனா இடைமுகம், ஷெல் லோகோ மற்றும் பேக்கேஜிங் ஆகியவற்றை தனிப்பயனாக்க முடியுமா?

A3: முழுமையாக தனிப்பயனாக்கக்கூடியது. ஆதாரத் தொழிற்சாலையாக, SMA/N/BNC இன் அனைத்து வகையான RF இடைமுகங்களையும் தேவைக்கேற்ப மாற்றலாம், ஷெல்லில் வாடிக்கையாளர் பிராண்ட் லோகோவின் சில்க்-ஸ்கிரீன் பிரிண்டிங்கை ஆதரிக்கலாம், தனிப்பயன் நடுநிலை ஏற்றுமதி பேக்கேஜிங், கலர் பாக்ஸ் பேக்கேஜிங், மற்றும் OEM/ODM தனிப்பயன் ஆர்டர்களுக்கான குறைந்தபட்ச ஆர்டர் அளவை பேச்சுவார்த்தை நடத்தலாம்.

Q4: உச்சவரம்பு பொருத்தப்பட்ட ஆண்டெனாவின் உண்மையான கவரேஜ் தூரத்தை எவ்வாறு உறுதிப்படுத்துவது? அளவிடப்பட்ட தரவை வழங்க முடியுமா?

A4: ஆம். உச்சவரம்பு ஆண்டெனாக்களின் ஒவ்வொரு தொகுதியும் ரேடியோ அலைவரிசை அனிகோயிக் சேம்பர் சோதனை அறிக்கையுடன், ஆன்-சைட் கவரேஜ் சோதனை வீடியோ மற்றும் பல்வேறு உள்நாட்டு ஹோட்டல்கள் மற்றும் அலுவலக கட்டிடங்களுக்கான சிக்னல் வலிமை தரவுகளுடன் வருகிறது. அனைத்து அளவுருக்களும் உண்மையானவை மற்றும் சரிபார்க்கக்கூடியவை, மேலும் வாடிக்கையாளர்கள் சுய சோதனை மற்றும் ஒப்பீடுக்காக மாதிரிகளை திருப்பி அனுப்பலாம்.
