நெகிழ்வான அச்சிடப்பட்ட சர்க்யூட் ஆண்டெனா (FPC)

FPC ஆண்டெனா என்றால் என்ன?

ஒரு FPC ஆண்டெனா, அல்லது நெகிழ்வான அச்சிடப்பட்ட சர்க்யூட் ஆண்டெனா (FPC), நெகிழ்வான PI மற்றும் PET ஃபிலிம்களை அதன் அடி மூலக்கூறாகப் பயன்படுத்துகிறது மற்றும் ஆண்டெனா சுற்றுகளை உருவாக்க பொறித்தல் மற்றும் அச்சிடுதல் மூலம் புனையப்பட்டது. இது இலகுரக, மெல்லிய, நெகிழ்வான மற்றும் வளைக்கக்கூடிய பண்புகளைக் கொண்டுள்ளது, இது வளைந்த மேற்பரப்புகளுக்கு இணங்க அனுமதிக்கிறது. அதன் தடிமன் 0.03 முதல் 0.2 மிமீ வரை இருக்கும், மற்றும் அதன் எடை 1 கிராம் குறைவாக உள்ளது. ஆண்டெனா வயர்லெஸ் சிக்னல்களை அனுப்பலாம் மற்றும் பெறலாம் மற்றும் வைஃபை, புளூடூத், ஜிபிஎஸ், 4ஜி/5ஜி, ஜிஎன்எஸ்எஸ், என்பி-ஐஓடி மற்றும் லோரா உள்ளிட்ட நெறிமுறைகளுடன் இணக்கமானது, இது 2.4 ஜிகாஹெர்ட்ஸ், 5 ஜிகாஹெர்ட்ஸ் மற்றும் 5.8 ஜிகாஹெர்ட்ஸ் அலைவரிசைகளை உள்ளடக்கியது. கியான்மு கம்யூனிகேஷன்ஸ் என்பது ஒரு தொழில்முறை FPC ஆண்டெனா உற்பத்தியாளர் ஆகும். எங்களிடம் மூன்று மைக்ரோவேவ் அனிகோயிக் அறைகள் பொருத்தப்பட்டுள்ளன, மேலும் பத்துக்கும் மேற்பட்ட அர்ப்பணிப்புள்ள R&D பணியாளர்களைக் கொண்டுள்ளோம், இது ஆண்டெனா தீர்வு வடிவமைப்பு முதல் வெகுஜன உற்பத்தி வரை ஒரே இடத்தில் சேவைகளை வழங்க எங்களுக்கு உதவுகிறது.

முக்கிய விற்பனை புள்ளி

மிக மெல்லிய மற்றும் நெகிழ்வான, விண்வெளியில் இலவசம்.

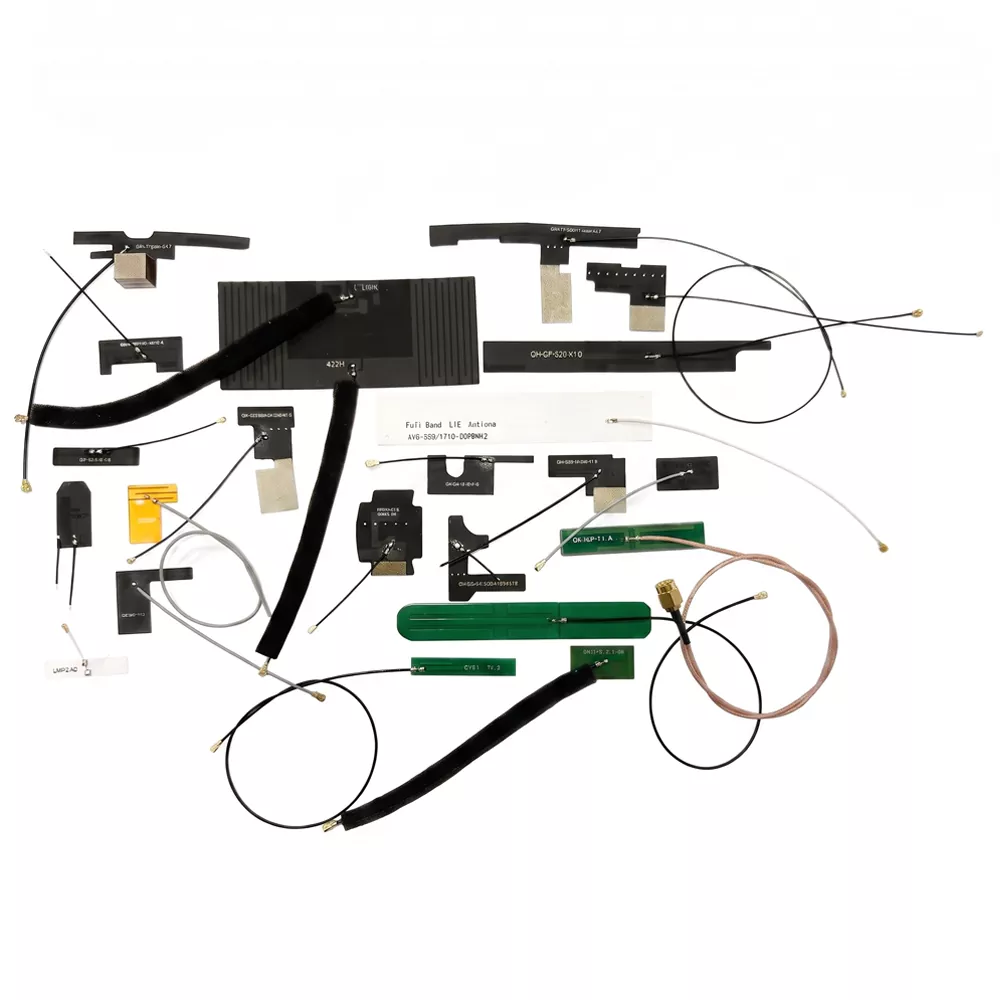

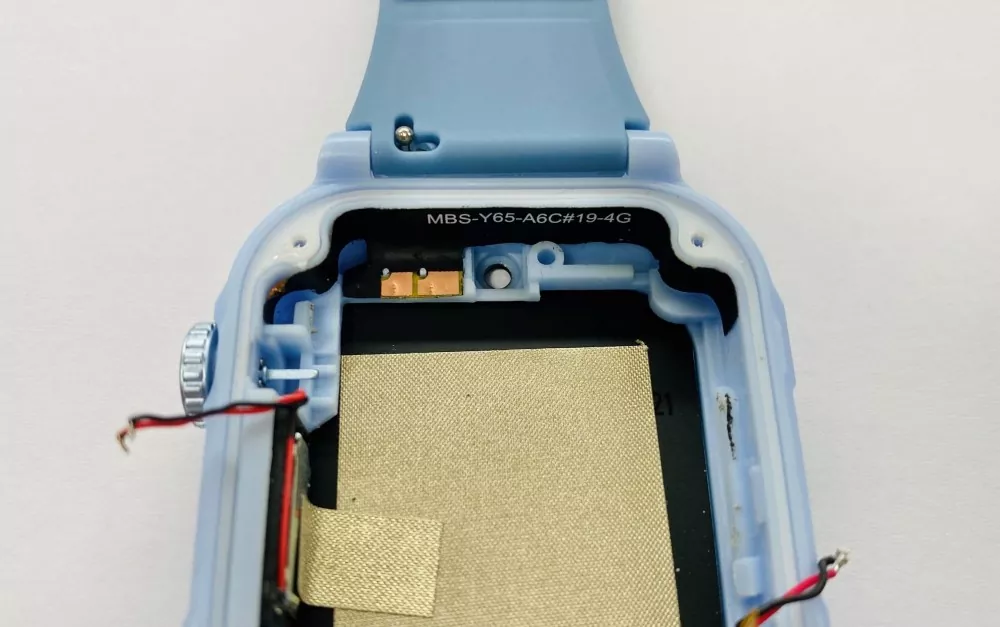

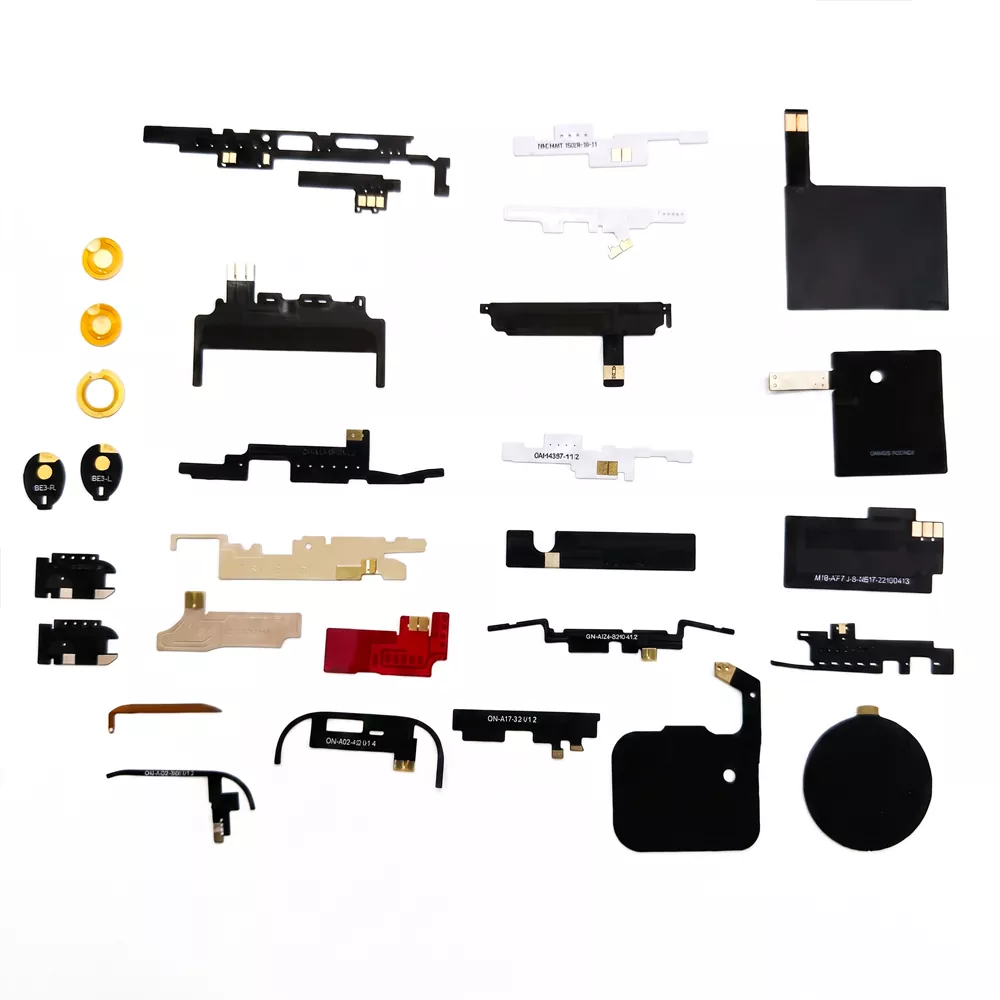

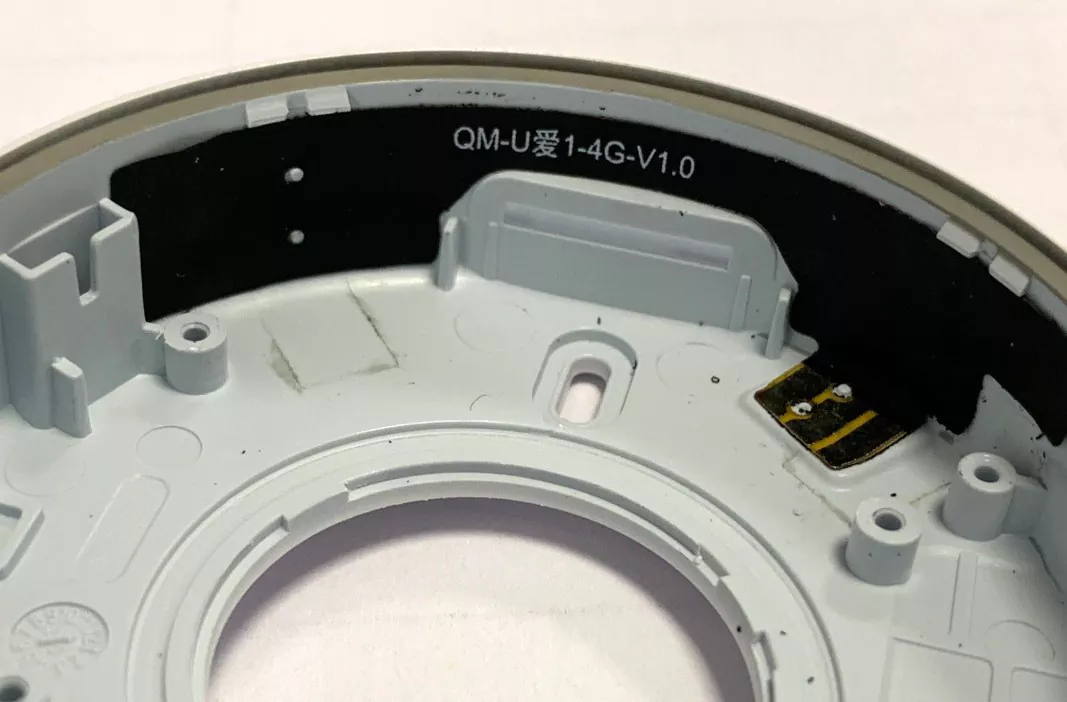

நெகிழ்வான அச்சிடப்பட்ட சர்க்யூட் ஆண்டெனா (FPC) 0.03-0.2 மிமீ தடிமன் கொண்டது மற்றும் தன்னிச்சையாக வளைக்கவோ அல்லது மடிக்கவோ முடியும். இது சாதனத்தின் உள்ளே உள்ள குழியின் உள் சுவரில் 90° வளைந்து, பல்வேறு சிக்கலான கட்டமைப்பு வடிவமைப்புகளுக்கு ஏற்றவாறு மாற்றியமைக்கப்படும்.

மல்டி-பேண்ட் வைட்பேண்ட் கவரேஜ்

4G/5G, ஃபுல்-பேண்ட் வைஃபை, புளூடூத், ஜிபிஎஸ்/ஜிஎன்எஸ்எஸ், லோரா மற்றும் என்எப்சி உள்ளிட்ட பல தகவல் தொடர்பு நெறிமுறைகளை ஆதரிக்கிறது. ஒற்றை-சிப் FPC ஆண்டெனா 700 மெகா ஹெர்ட்ஸ் முதல் 2700 மெகா ஹெர்ட்ஸ் வரையிலான அதிர்வெண் பட்டைகளை உள்ளடக்கும்.

இலகுரக வடிவமைப்பு

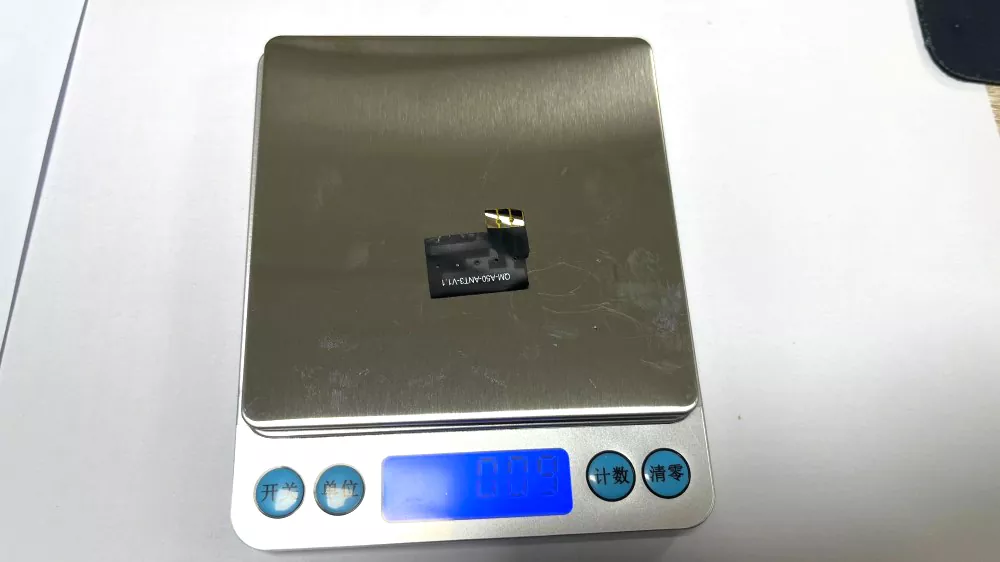

FPC ஆண்டெனா 1 கிராமுக்கும் குறைவான எடை கொண்டது. பாரம்பரிய உலோக ஆண்டெனாக்களை விட 50% க்கும் அதிகமான எடை குறைவானது. அணியக்கூடிய சாதனங்கள் மற்றும் ட்ரோன்கள் போன்ற எடை உணர்திறன் தயாரிப்புகளுக்கு, FPC ஆண்டெனாக்கள் சிறந்த தேர்வாகும்

பெட்டியின் வெளியே பயன்படுத்த தயாராக உள்ளது, அசெம்பிள் செய்வது எளிது.

2 நிமிடங்களில் விரைவான பீல் மற்றும் ஸ்டிக் அசெம்பிளிக்கான நிலையான 3M 300LSE பிசின் பேக்கிங் கொண்டுள்ளது. IPEX, U.FL, MHF4 மற்றும் பிற இணைப்பு விருப்பங்களுடன் கிடைக்கிறது.

ஆண்டெனா நிறுவலுக்கான முக்கிய குறிப்புகள்

1. உலோக மேற்பரப்புகளிலிருந்து விலகி இருங்கள்

ஆன்டெனாவை நேரடியாகவோ அல்லது உலோகப் பரப்புகளுக்கு நெருக்கமாகவோ நிறுவ வேண்டாம், ஏனெனில் இது மின்மறுப்புப் பொருத்தத்தைப் பாதிக்கலாம், கதிர்வீச்சு வடிவத்தை மாற்றலாம் மற்றும் ஒட்டுமொத்த ஆண்டெனா செயல்திறனைக் குறைக்கலாம்.

2. அதிகமாக வளைவதை தவிர்க்கவும்

நிறுவலின் போது ஆண்டெனாவை அதிகமாக வளைக்கவோ அல்லது மடிக்கவோ வேண்டாம், ஏனெனில் அதிகப்படியான சிதைவு உள் கடத்தியை சேதப்படுத்தும் மற்றும் RF செயல்திறனை எதிர்மறையாக பாதிக்கலாம்.

3. பாதுகாப்பான நிறுவலை உறுதி செய்யவும்

கதிர்வீச்சு செயல்திறன் மற்றும் சமிக்ஞை நிலைத்தன்மையை பாதிக்கக்கூடிய சிதைவைத் தடுக்க நிறுவலின் போது ஆண்டெனாவை உறுதியாகவும் சமமாகவும் சரிசெய்யவும்.

4. ஆண்டெனாவைச் சுற்றி போதுமான இடைவெளியை பராமரிக்கவும்

ஆண்டெனாவின் மேலேயும் இருபுறமும் குறைந்தது 5 மிமீ இடைவெளியை பராமரிக்கவும். உகந்த செயல்திறனை உறுதி செய்வதற்காக, உலோகக் கூறுகள், அதிவேக சிக்னல் தடயங்கள் அல்லது பெரிய செப்புப் பகுதிகளை ஆண்டெனாவிற்கு அருகில் வைப்பதைத் தவிர்க்கவும்.

5. சட்டசபையின் போது கவனமாக கையாளவும்

ஆண்டெனா ஒரு நெகிழ்வான அமைப்பைக் கொண்டிருந்தாலும், FPC பொருள் குறைந்த இயந்திர வலிமையைக் கொண்டுள்ளது. நிறுவல் மற்றும் சட்டசபையின் போது அதிகப்படியான இழுத்தல், முறுக்குதல் அல்லது தாக்கத்தை தவிர்க்கவும்.

6. உலர்ந்த சூழலில் சேமிக்கவும்

அதிக வெப்பநிலை அல்லது அதிக ஈரப்பதம் உள்ள சூழலில் ஆண்டெனாவை சேமிப்பதைத் தவிர்க்கவும். நிலையான மின் செயல்திறன் மற்றும் நீண்ட கால நம்பகத்தன்மையை பராமரிக்க தயாரிப்பை உலர வைக்கவும்.

தரக் கட்டுப்பாடு மற்றும் சோதனை

கியான்மு கம்யூனிகேஷன்ஸ், மூலப்பொருள் ஆய்வு, உற்பத்தி கண்காணிப்பு மற்றும் முடிக்கப்பட்ட தயாரிப்பு சோதனை ஆகியவற்றை உள்ளடக்கிய முழு உற்பத்தி செயல்முறை முழுவதும் கடுமையான தர மேலாண்மையைப் பயன்படுத்துகிறது.

உள்வரும் பொருள் ஆய்வு

FPC அடி மூலக்கூறுகள், தாமிரத் தகடுகள், பசைகள் மற்றும் இணைப்பிகள் உட்பட அனைத்து உள்வரும் பொருட்களும் நம்பகத்தன்மை மற்றும் நிலைத்தன்மையை உறுதிப்படுத்த கடுமையான தர ஆய்வுக்கு உட்படுத்தப்படுகின்றன.

AOI ஆப்டிகல் ஆய்வு

தானியங்கு ஒளியியல் ஆய்வு (AOI) என்பது ஆண்டெனா சர்க்யூட் ரூட்டிங் துல்லியம், சாலிடர் கூட்டுத் தரம் மற்றும் உற்பத்தி குறைபாடுகளைத் தடுக்க தயாரிப்பு தோற்றத்தை சரிபார்க்க பயன்படுகிறது.

RF செயல்திறன் சோதனை

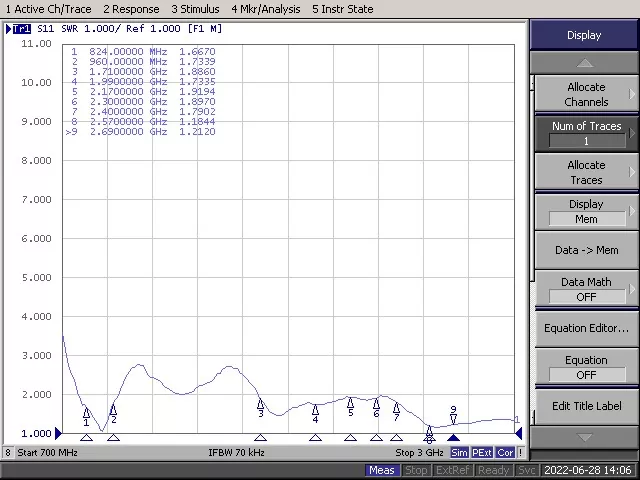

மின்னழுத்த நிலை அலை விகிதம் (VSWR), ஆதாயம் மற்றும் கதிர்வீச்சு முறை உள்ளிட்ட முக்கிய RF அளவுருக்கள், ஆண்டெனா செயல்திறன் தேவைகளைப் பூர்த்தி செய்வதை உறுதி செய்வதற்காக ஒரு தொழில்முறை இருட்டு அறையில் சோதனை செய்யப்படுகின்றன.

சுற்றுச்சூழல் நம்பகத்தன்மை சோதனை

உயர் மற்றும் குறைந்த வெப்பநிலை சைக்கிள் ஓட்டுதல் சோதனைகள், ஈரப்பதம் சோதனைகள், வளைக்கும் வாழ்க்கை சோதனைகள் மற்றும் பிற சுற்றுச்சூழல் மதிப்பீடுகள் உட்பட பல்வேறு நம்பகத்தன்மை சோதனைகளுக்கு ஆண்டெனாக்கள் உட்படுகின்றன.

தொகுதி நிலைத்தன்மை மேலாண்மை

கடுமையான உற்பத்தி கட்டுப்பாடு ஒவ்வொரு தயாரிப்பு தொகுதியிலும் நிலையான செயல்திறன் மற்றும் நிலையான தரத்தை உறுதி செய்கிறது.

தொழில்முறை ஆண்டெனா உற்பத்தி அனுபவம்

இரண்டு தசாப்தங்களுக்கும் மேலாக, Qianmu கம்யூனிகேஷன்ஸ் டெர்மினல் ஆண்டெனா தொழிற்துறைக்கு அர்ப்பணித்து, வயர்லெஸ் கம்யூனிகேஷன் டெர்மினல் ஆண்டெனாக்களின் R&D, உற்பத்தி மற்றும் விற்பனையில் கவனம் செலுத்துகிறது. ஸ்மார்ட்போன்கள், டேப்லெட்டுகள், மொபைல் கட்டண முறைகள், ட்ரோன்கள், வயர்லெஸ் சார்ஜிங் சாதனங்கள், ஆட்டோமொபைல்கள், பேஸ் ஸ்டேஷன்கள் மற்றும் அணியக்கூடிய சாதனங்கள் உள்ளிட்ட மொபைல் தொடர்பு சாதனங்களில் எங்கள் தயாரிப்புகள் பரவலாகப் பயன்படுத்தப்படுகின்றன.

FPC ஆண்டெனாவை எவ்வாறு தேர்வு செய்வது

1. இயக்க அதிர்வெண்ணை உறுதிப்படுத்தவும்

4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa அல்லது NFC போன்ற உங்கள் சாதனத்திற்குத் தேவைப்படும் வயர்லெஸ் தொழில்நுட்பங்களைக் கண்டறியவும். தேவையான அனைத்து அதிர்வெண் பட்டைகளையும் ஆதரிக்கும் ஆண்டெனாவைத் தேர்ந்தெடுக்கவும்.

2. கிடைக்கக்கூடிய நிறுவல் இடத்தை மதிப்பிடவும்

நீளம், அகலம் மற்றும் நிறுவல் நிலை உட்பட சாதனத்தின் உள்ளே இருக்கும் இடத்தை அளவிடவும். அவற்றின் நெகிழ்வான அமைப்பு மற்றும் தனிப்பயனாக்கக்கூடிய பரிமாணங்களுக்கு நன்றி, FPC ஆண்டெனாக்கள் கச்சிதமான அல்லது ஒழுங்கற்ற வடிவ உறைகளுக்கு மிகவும் பொருத்தமானவை.

3. RF இணைப்பான் வகையைச் சரிபார்க்கவும்

IPEX, U.FL அல்லது MHF4 போன்ற PCB இல் பயன்படுத்தப்படும் RF இணைப்பியைச் சரிபார்க்கவும். நம்பகமான RF செயல்திறனை உறுதிப்படுத்த ஆண்டெனா இணைப்பான் தொகுதி இடைமுகத்துடன் பொருந்த வேண்டும்.

4. முக்கிய RF அளவுருக்களை மதிப்பாய்வு செய்யவும்

· ஆதாயம்: பயன்பாடு மற்றும் நிறுவல் சூழலின் அடிப்படையில் பொருத்தமான ஆதாயத்தைத் தேர்ந்தெடுக்கவும்.

· VSWR: நல்ல மின்மறுப்பு பொருத்தத்திற்கு 2.0க்குக் கீழே மதிப்பு பொதுவாக பரிந்துரைக்கப்படுகிறது.

· செயல்திறன்: அதிக செயல்திறன் பரிமாற்ற செயல்திறன் மற்றும் பெறுநரின் உணர்திறனை மேம்படுத்த உதவுகிறது.

· மின்மறுப்பு: நிலையான RF மின்மறுப்பு 50Ω மற்றும் RF தொகுதியுடன் பொருந்த வேண்டும்.

5. தனிப்பயனாக்குதல் விருப்பங்களைக் கவனியுங்கள்

நிலையான தயாரிப்புகள் உங்கள் வடிவமைப்புத் தேவைகளைப் பூர்த்தி செய்யவில்லை என்றால், ஆண்டெனா பரிமாணங்கள், கேபிள் நீளம், இணைப்பான் வகை மற்றும் RF ட்யூனிங் உள்ளிட்ட தனிப்பயனாக்குதல் சேவைகளை வழங்கும் FPC ஆண்டெனா உற்பத்தியாளரைத் தேர்வு செய்யவும்.

6. சப்ளையரின் திறன்களை மதிப்பிடுங்கள்

நிலையான தயாரிப்பு தரம் மற்றும் நீண்ட கால விநியோகத்தை உறுதிப்படுத்த, நிறுவப்பட்ட தர மேலாண்மை அமைப்பு, RF பொறியியல் நிபுணத்துவம் மற்றும் நம்பகமான உற்பத்தி திறன்கள் கொண்ட FPC ஆண்டெனா சப்ளையரைத் தேர்ந்தெடுக்கவும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

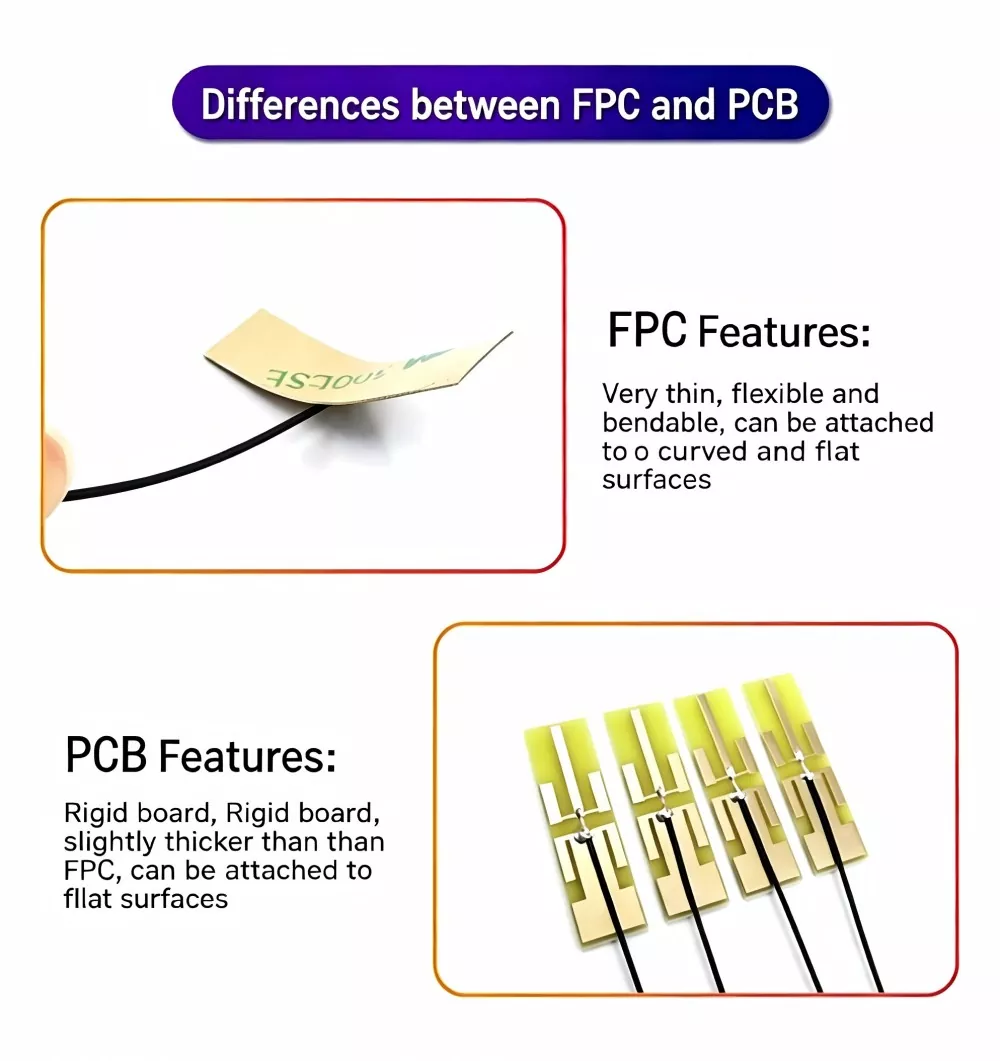

Q1: FPC ஆண்டெனாவிற்கும் PCB ஆண்டெனாவிற்கும் இடையே எப்படி தேர்வு செய்கிறீர்கள்?

A: FPC நெகிழ்வான மற்றும் வளைக்கக்கூடியது, வளைந்த, குறுகிய இடைவெளிகளில் பொருத்துவதற்கு ஏற்றது - இலகுரக, மெல்லிய சாதனங்களுக்கு முன்னுரிமை. பிசிபி திடமானது, தட்டையான மேற்பரப்புகளுக்கு மட்டுமே பொருத்தமானது; உங்கள் பட்ஜெட் குறைவாக இருந்தால் மற்றும் உங்களிடம் போதுமான இடம் இருந்தால் இந்த விருப்பத்தைத் தேர்ந்தெடுக்கவும்.

Q2: FPC ஆண்டெனா எந்த அதிர்வெண் பட்டைகளை ஆதரிக்கிறது?

A: Qianmu Communication இன் FPC ஆண்டெனாக்கள் 13.56 MHz NFC முதல் 6 GHz 5G வரையிலான அதிர்வெண்களை உள்ளடக்கியது, 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa மற்றும் ZigBee உள்ளிட்ட வயர்லெஸ் தொழில்நுட்பங்களை ஆதரிக்கிறது.

Q3: FPC ஆண்டெனாவின் இயக்க வெப்பநிலை என்ன?

A: -45℃ முதல் +85℃ வரை, தொழில்துறை பயன்பாட்டு தரநிலைகளை சந்திக்கிறது.

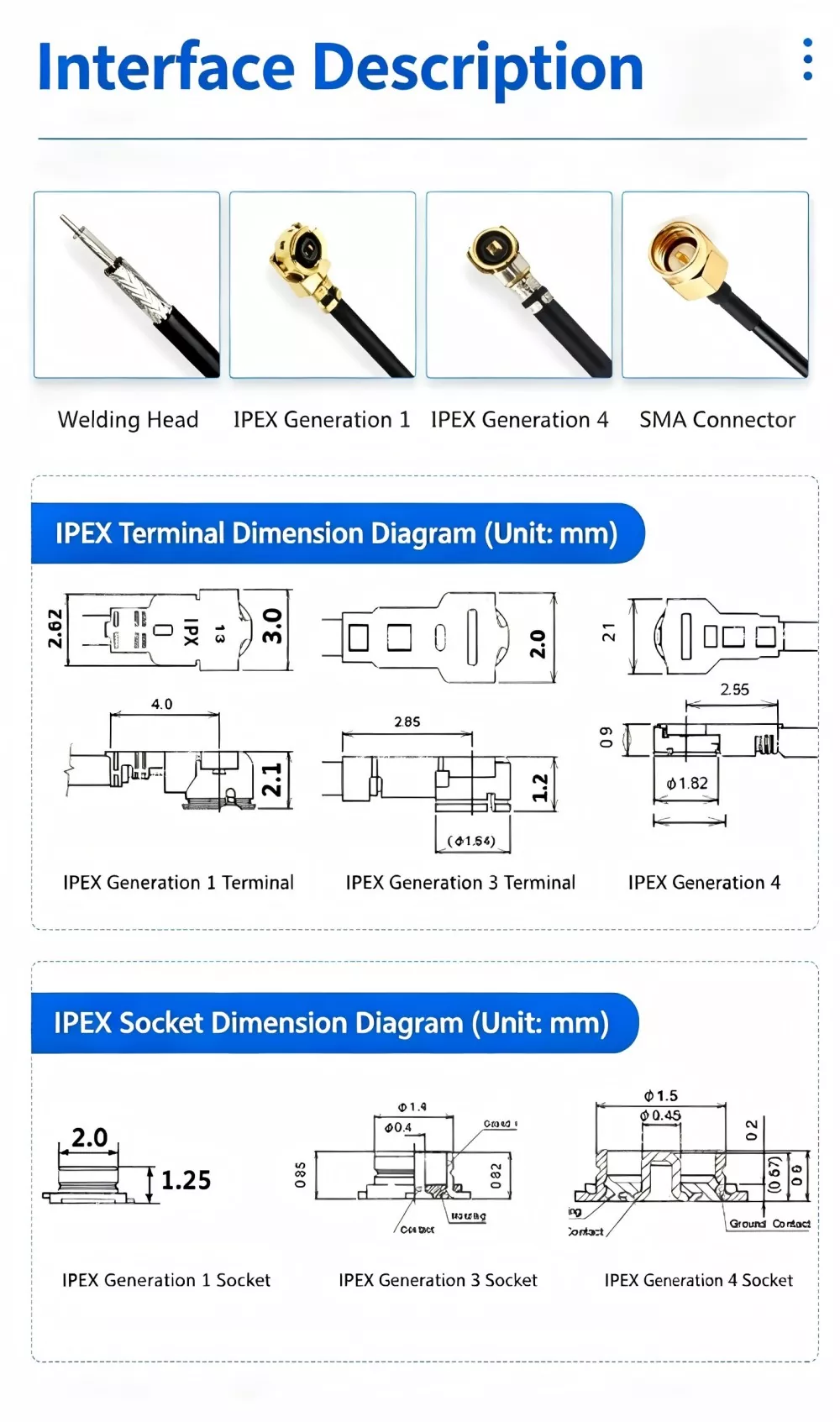

Q4: IPEX, U.FL மற்றும் MHF4 இணைப்பிகளுக்கு இடையே உள்ள வேறுபாடுகள் என்ன?

ப: அனைத்தும் மினியேச்சர் RF இணைப்பிகள், பரிமாணங்கள் U.FL > MHF4. MHF4 இன்னும் சிறியது மற்றும் பொதுவாக 5G பயன்பாடுகளில் பயன்படுத்தப்படுகிறது; உங்கள் மதர்போர்டின் இடைமுக விவரக்குறிப்புகளின் அடிப்படையில் இணைப்பியைத் தேர்ந்தெடுக்கவும்.

Q5: இது சிறிய தொகுதி தனிப்பயனாக்கத்தை ஆதரிக்கிறதா?

ப: நாங்கள் ஆதரவை வழங்குகிறோம் மற்றும் முழு ஆர்டர் செயல்முறையையும் கையாள முடியும்-திட்ட வடிவமைப்பு மற்றும் முன்மாதிரி முதல் சிறிய மற்றும் பெரிய அளவிலான உற்பத்தி வரை.
