பாடி கேம் ஜிபிஎஸ் ஆண்டெனா

பாடி கேம் ஜிபிஎஸ் ஆண்டெனா என்றால் என்ன

பாடி கேம் ஜிபிஎஸ் ஆண்டெனா என்பது தொழில்துறை-தர ஜிஎன்எஸ்எஸ் பீங்கான் பேட்ச் ஆண்டெனா ஆகும், இது குறிப்பாக ஒற்றை சிப்பாய் சட்ட அமலாக்க சான்று சேகரிப்பு முனையங்களுக்காக வடிவமைக்கப்பட்டுள்ளது. இது GPS, BeiDou, GLONASS மற்றும் Galileo உள்ளிட்ட பல செயற்கைக்கோள் அமைப்புகளுடன் இணக்கமானது, மேலும் உலகளாவிய செயற்கைக்கோள் வழிசெலுத்தல் சமிக்ஞைகளின் துருவமுனைப்பு பண்புகளுக்கு ஏற்ப வலதுபுறம் வட்ட துருவமுனைப்பு (RHCP) கட்டமைப்பைக் கொண்டுள்ளது.

ஒரு வலுவான பீங்கான் ஆண்டெனா வடிவமைப்புடன், இது சிறந்த வழிகாட்டுதல் மற்றும் வலுவான சுற்றுச்சூழல் தழுவல் ஆகியவற்றை வழங்குகிறது. உடல் அணிந்த தடைகள், உபகரணங்களிலிருந்து உலோகக் கவசங்கள், நகர்ப்புற கட்டிடத் தடைகள் அல்லது அதிவேக மொபைல் செயல்பாடுகள் போன்ற சவாலான சூழ்நிலைகளில் கூட, இது நிலையான நிலைப்படுத்தல் தரவை வழங்குகிறது. இது ஆடியோவிஷுவல் சட்ட அமலாக்கப் பதிவுகளுக்கான துல்லியமான மற்றும் கண்டறியக்கூடிய புவிஇருப்பிட வாட்டர்மார்க்குகளை உறுதிசெய்கிறது, இது முழுமையான மற்றும் இணக்கமான ஆதாரச் சங்கிலியை நிறுவ உதவுகிறது.

வேலை செய்யும் கொள்கை

பாடி கேம் GPS ஆண்டெனா தொழில்முறை செயற்கைக்கோள் வழிசெலுத்தல் RF வரவேற்பு கொள்கைகளின் அடிப்படையில் செயல்படுகிறது. முழுமையான பணிப்பாய்வு ஆய்வக அனிகோயிக் அறை சோதனை மற்றும் நிஜ-உலக வெளிப்புற கள சோதனை ஆகிய இரண்டின் மூலம் சரிபார்க்கப்பட்டது, இது தெளிவான செயல்பாட்டு தர்க்கம் மற்றும் நிலையான செயல்திறனை உறுதி செய்கிறது. இது முதன்மையாக மூன்று முக்கிய கூறுகளைக் கொண்டுள்ளது:

1. சாட்டிலைட் சிக்னல் கையகப்படுத்தல்: தயாரிப்பில் ஒரு முக்கிய உயர்-மின்கடத்தா பீங்கான் மின்கடத்தா சிப் உள்ளது, இது காற்றில் உள்ள L1-பேண்ட் செயற்கைக்கோள் வழிசெலுத்தல் சமிக்ஞைகளை திறமையாகப் பிடிக்கிறது. அர்ப்பணிப்புள்ள வலது கை வட்ட துருவமுனைப்பு வடிவமைப்புடன், இது சாதன சுழற்சி அல்லது மனித உடல் தடைகளால் ஏற்படும் சிக்னல் தேய்மானத்தை திறம்பட தணிக்கிறது, அடர்த்தியான கட்டிடங்கள் அல்லது மலை மற்றும் தொலைதூர பகுதிகளில் உள்ள அடர்ந்த கட்டிடங்கள் உள்ள நகர்ப்புறங்களில் மோசமான சமிக்ஞை வரவேற்பு மற்றும் தோல்வியுற்ற செயற்கைக்கோள் கையகப்படுத்தல் போன்ற பொதுவான சிக்கல்களை தீர்க்கிறது.

2. சிக்னல் வடிகட்டுதல் மற்றும் குறுக்கீடு எதிர்ப்பு: ஆன்டெனா ஒரு ஒருங்கிணைந்த துல்லிய மின்மறுப்பு பொருத்துதல் சுற்றுகளைக் கொண்டுள்ளது, இது 4G/5G மாட்யூல், வைஃபை மாட்யூல் மற்றும் பாடி கேமராவில் உள்ள பேட்டரி பவர் சப்ளை மூலம் உருவாக்கப்படும் இரைச்சல் குறுக்கீட்டைத் தானாகவே வடிகட்டுகிறது. இது தூய GNSS செயற்கைக்கோள் சிக்னல்களை தனிமைப்படுத்துகிறது, பொருத்துதல் முரண்பாடுகள், ஜம்பிங் புள்ளிகள் மற்றும் உள் RF க்ரோஸ்டாக்கால் ஏற்படும் பாதை குறுக்கீடுகளை திறம்பட நீக்குகிறது.

3. தரவு பாகுபடுத்துதல் மற்றும் வெளியீடு: வடிகட்டப்பட்ட மற்றும் மேம்படுத்தப்பட்ட நிலையான செயற்கைக்கோள் சமிக்ஞை சாதனத்தின் மெயின்போர்டு பொசிஷனிங் சிப்புக்கு அனுப்பப்படுகிறது, இது நிகழ்நேரத்தில் துல்லியமான அட்சரேகை மற்றும் தீர்க்கரேகை, வேகம், நேரம் மற்றும் உயரத் தரவை அலசுகிறது. இந்தத் தகவல் சட்ட அமலாக்க நடவடிக்கைகளின் போது பதிவுசெய்யப்பட்ட வீடியோ மற்றும் ஆடியோ கோப்புகளுக்கான புவிஇருப்பிட வாட்டர்மார்க்ஸாக ஒரே நேரத்தில் ஒத்திசைக்கப்படுகிறது, இது முழு கண்காணிப்பு, ட்ரேஸ்பிலிட்டி மற்றும் அமலாக்கப் பாதைகளை மீண்டும் இயக்குகிறது.

நிறுவல் மற்றும் பயன்பாட்டு வழிகாட்டி

1. நிறுவல் இடம் தேர்வு

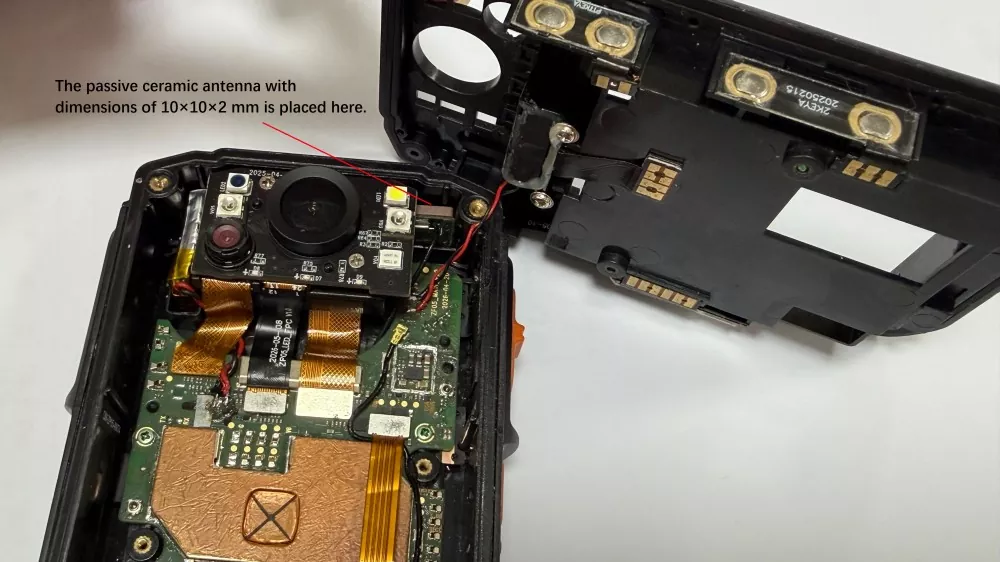

பீங்கான் ஆண்டெனா கதிர்வீச்சு மையப் பகுதியானது உலோக வீடுகள், பேட்டரி செல்கள் அல்லது உலோக அடைப்புக்களால் நேரடியாக மூடப்படவோ அல்லது தடுக்கப்படவோ கூடாது. 4G/5G மற்றும் Wi-Fi ஆண்டெனாக்களில் இருந்து குறைந்தபட்சம் 15 மிமீ பாதுகாப்பான தூரத்தை வைத்து, இணை-சேனல் குறுக்கீட்டைத் தவிர்க்கவும், தடையற்ற செயற்கைக்கோள் சிக்னல் வரவேற்பை உறுதி செய்யவும், பாடி கேமராவின் உட்புறத்திற்கு மேலே உள்ள உலோகம் அல்லாத பகுதியில் சாதனத்தை நிறுவ பரிந்துரைக்கப்படுகிறது.

2. வெல்டிங் மற்றும் ஃபிக்சேஷன் விவரக்குறிப்புகள்

முள் வகை பீங்கான் ஆண்டெனாக்களுக்கு, குளிர் சாலிடரிங், தவறவிட்ட சாலிடரிங் அல்லது பிரிக்கப்பட்ட சாலிடரிங் இல்லாமல் சாலிடர் மூட்டுகள் நிரம்பியுள்ளன என்பதை உறுதிப்படுத்தவும். SMT மேற்பரப்பில் பொருத்தப்பட்ட தயாரிப்புகளுக்கு, PCB மேற்பரப்பில் தட்டையான மற்றும் பாதுகாப்பான சீரமைப்பை அடைய தொழிற்சாலையின் பெருகிவரும் செயல்முறை தரங்களை கண்டிப்பாக பின்பற்றவும். அசெம்பிளி செய்யும் போது, ​​உள் நுண்ணிய விரிசல்களைத் தடுக்கவும், பின்னர் மறைந்திருக்கும் சிக்னல் தோல்விகளை அகற்றவும் பீங்கான் சிப்பில் அதிக சக்தியைப் பயன்படுத்துவதைத் தவிர்க்கவும்.

3. குறுக்கீடு எதிர்ப்பு பாதுகாப்பு செயல்பாடு

ஆண்டெனா நிறுவப்பட்ட பிறகு, மின் குறுக்கீட்டைக் குறைக்க, மின் தொகுதி மற்றும் மதர்போர்டின் உயர்-பவர் பகுதியிலிருந்து ஆண்டெனாவை தனிமைப்படுத்த, இன்சுலேடிங் டேப்பைப் பயன்படுத்தவும். ஆன்டெனா கேபிள்களை வழிசெலுத்தவும், இதனால் அவை நீண்ட தூரத்திற்கு மின் இணைப்புகளுக்கு இணையாக இயங்காது, இதன் மூலம் சமிக்ஞை ஏற்ற இறக்கங்கள் மற்றும் மூலத்தில் நிலையற்ற நிலைப்பாட்டை தடுக்கிறது.

4. முழுமையான இயந்திர பிழைத்திருத்தம் மற்றும் சரிபார்ப்பு தரநிலைகள்

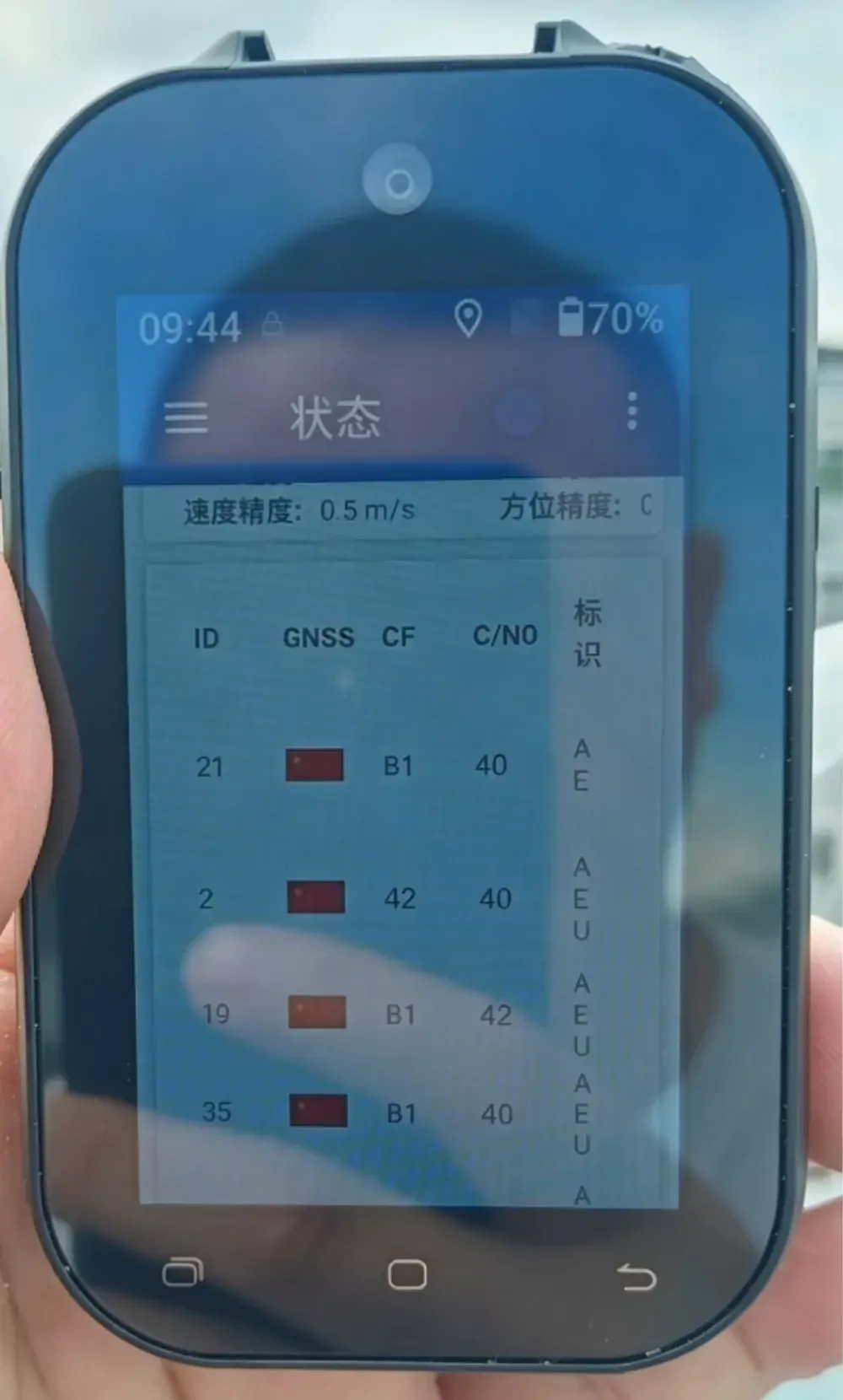

சாதன அசெம்பிளி முடிந்ததும், வெளிப்புற நிஜ-உலக நட்சத்திரம் வாங்குதல் சோதனை நடத்தப்பட வேண்டும்; உட்புற ஒற்றை பலகை சோதனை மட்டும் போதாது. சரிபார்க்க வேண்டிய முக்கிய அளவுருக்கள் குளிர் மற்றும் சூடான தொடக்கங்களின் போது பெறப்பட்ட செயற்கைக்கோள்களின் எண்ணிக்கை, பொருத்துதல் துல்லியம் மற்றும் பாதை தொடர்ச்சி ஆகியவை அடங்கும், ஆண்டெனா செயல்திறன் இறுதி அசெம்பிளிக்குப் பிறகு விவரக்குறிப்புகளைப் பூர்த்தி செய்வதை உறுதிசெய்து தொகுதி தர சிக்கல்களைத் தடுக்கிறது.

தகுதியான ஜிபிஎஸ் ஆண்டெனாவை எவ்வாறு தேர்வு செய்வது

பல கொள்முதல் மற்றும் உபகரண மேம்பாட்டு பணியாளர்களுக்கு RF நிபுணத்துவம் இல்லை, பெரும்பாலும் குறைந்த விலையில் சிவிலியன் தர ஆண்டெனாக்களை வாங்க வழிவகுத்தது. இது தரமற்ற தயாரிப்பு செயல்திறன், தோல்வியடைந்த திட்ட ஏற்றுக்கொள்ளல் மற்றும் பெரிய அளவிலான விற்பனைக்குப் பிந்தைய தோல்விகளை விளைவிக்கிறது. பல வருட தொழில் அனுபவத்தின் அடிப்படையில், தொழில்துறை அமலாக்க சாதனங்களுக்கான ஆண்டெனாக்களைத் தேர்ந்தெடுப்பதற்கான நான்கு முக்கிய அளவுகோல்களை நாங்கள் தொகுத்துள்ளோம்:

1. தொழில்துறை தர சிறப்புப் பொருட்களுக்கு முன்னுரிமை கொடுங்கள்: பொதுவான சிவிலியன் பீங்கான் மூலப்பொருட்களின் பயன்பாட்டை உறுதியாக அகற்றி, தீவிர வெளிப்புற சூழல்களில் நீண்ட கால நிலையான செயல்திறனை உறுதிசெய்து, சிக்கலான செயல்பாட்டு நிலைமைகளுக்கு ஏற்ற, பரந்த வெப்பநிலை சகிப்புத்தன்மை மற்றும் குறுக்கீடு எதிர்ப்பு பண்புகளுடன் தொழில்துறை தர பீங்கான் அடி மூலக்கூறுகளைத் தேர்ந்தெடுக்க வேண்டும்.

2. உண்மையான சோதனை தரவுகளில் கவனம் செலுத்துங்கள், கோட்பாட்டு அளவுருக்களை நிராகரிக்கவும்: சந்தையில் உள்ள பெரும்பாலான உற்பத்தியாளர்கள் நிஜ உலக சோதனை ஆதரவு இல்லாமல் தத்துவார்த்த விவரக்குறிப்புகளை மட்டுமே வழங்குகிறார்கள். புகழ்பெற்ற அசல் உற்பத்தியாளர்கள் டார்க்ரூம் சோதனை அறிக்கைகள், வெளிப்புற கள சோதனை வீடியோக்கள் மற்றும் உயர்-குறைந்த வெப்பநிலை வயதான சோதனை தரவு-உண்மையான மற்றும் சரிபார்க்கக்கூடிய அளவுருக்களை வழங்க முடியும்.

3. சட்ட அமலாக்க உபகரணங்களுக்கான சிறப்பு உகந்த தயாரிப்புகளைத் தேர்ந்தெடுக்கவும்: நிலையான வழிசெலுத்தல் ஆண்டெனாக்கள் பல ஆண்டெனாக்கள், உலோகக் கவசங்கள் அல்லது சட்ட அமலாக்க சாதனங்களில் மனித உடல் தடைகள் ஆகியவற்றுடன் இணைந்து செயல்படுவதற்கு உகந்ததாக இல்லை. உள் RF குறுக்கீட்டின் முக்கிய சிக்கலைத் தீர்க்க, சட்ட அமலாக்க முனையங்களுக்குத் தனிப்பயனாக்கப்பட்ட-வடிவமைக்கப்பட்ட ஆண்டெனாக்களைத் தேர்ந்தெடுப்பது அவசியம்.

4. மூலத் தொழிற்சாலைகளுடன் நேரடி ஒத்துழைப்பிற்கு முன்னுரிமை கொடுங்கள்: R&D, மாதிரி மாற்றம், வெகுஜன உற்பத்தி மற்றும் விற்பனைக்குப் பிந்தைய சேவை ஆகியவற்றில் ஒருங்கிணைந்த திறன்களைக் கொண்ட சீன உற்பத்தியாளர்களைத் தேர்ந்தெடுக்கவும். இது விரைவான தனிப்பயனாக்கம், நிலையான வழங்கல், உடனடி விற்பனைக்குப் பிந்தைய ஆதரவை செயல்படுத்துகிறது மற்றும் இடைத்தரகர்களால் விலை மார்க்அப்கள் மற்றும் தொழில்நுட்ப ஒருங்கிணைப்பில் உள்ள தொடர்பு இடைவெளிகள் போன்ற சிக்கல்களைத் தவிர்க்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இந்த செராமிக் ஆண்டெனா அனைத்து பிராண்டுகளின் உடல் அணிந்த கேமராக்களுடன் இணக்கமாக இருக்க முடியுமா?

வணிக ரீதியாக கிடைக்கக்கூடிய பெரும்பாலான 4G/5G உடல் அணிந்த சட்ட அமலாக்க கேமராக்கள், வெடிப்பு-தடுப்பு சான்று சேகரிப்பு முனையங்கள் மற்றும் வெளிப்புற ஆய்வு பாடிகேம்கள் ஆகியவற்றுடன் இணக்கமானது, அதே நேரத்தில் சாதன அமைப்பு, இடைமுகங்கள் மற்றும் பரிமாணங்களுக்குத் துல்லியமாக வடிவமைக்கப்பட்ட தனிப்பயன் தரமற்ற உள்ளமைவுகளையும் ஆதரிக்கிறது.

Q2: எந்த குறிப்பிட்ட வழிகளில் ஒரு செராமிக் ஆண்டெனா FPC ஆண்டெனாவை மிஞ்சும்?

முக்கிய மேம்பாடுகளில் வேகமான செயற்கைக்கோள் கையகப்படுத்தல், குறைக்கப்பட்ட நிலைப்படுத்தல் பிழை, தடையில்லா கண்காணிப்பு மற்றும் கணிசமாக மேம்படுத்தப்பட்ட எதிர்ப்பு குறுக்கீடு, அதிர்வு எதிர்ப்பு மற்றும் வெப்பநிலை எதிர்ப்பு செயல்திறன் ஆகியவை அடங்கும்-அதிக குளிரிலிருந்து அதிக வெப்பம் வரை. இந்த மேம்படுத்தல்கள் சிக்கலான வெளிப்புற நிலைமைகளின் கீழ் நிலைப்படுத்தல் தோல்விகளை முற்றிலுமாகத் தீர்க்கின்றன மற்றும் விற்பனைக்குப் பிந்தைய சேவை விகிதங்களைக் கணிசமாகக் குறைக்கின்றன.

Q3: தனிப்பயனாக்கம், மாதிரி மற்றும் சிறிய சோதனை ஆர்டர்களை நீங்கள் ஆதரிக்கிறீர்களா?

ஆதரவு! ஒரு நேரடி உற்பத்தியாளராக, நாங்கள் முன்மாதிரி, சிறிய அளவிலான சோதனை ஆர்டர்கள் மற்றும் பெரிய அளவிலான வெகுஜன உற்பத்தி சேவைகளை வழங்குகிறோம், வாடிக்கையாளர் வரைபடங்கள் மற்றும் செயல்திறன் தேவைகளுக்கு ஏற்ப முழுமையாக தனிப்பயனாக்கலாம்.

Q4: தயாரிப்பு வெளிநாட்டு ஏற்றுமதிக்கு பயன்படுத்தப்படுமா? தேவையான அனைத்து சான்றிதழ்களும் முடிந்ததா?

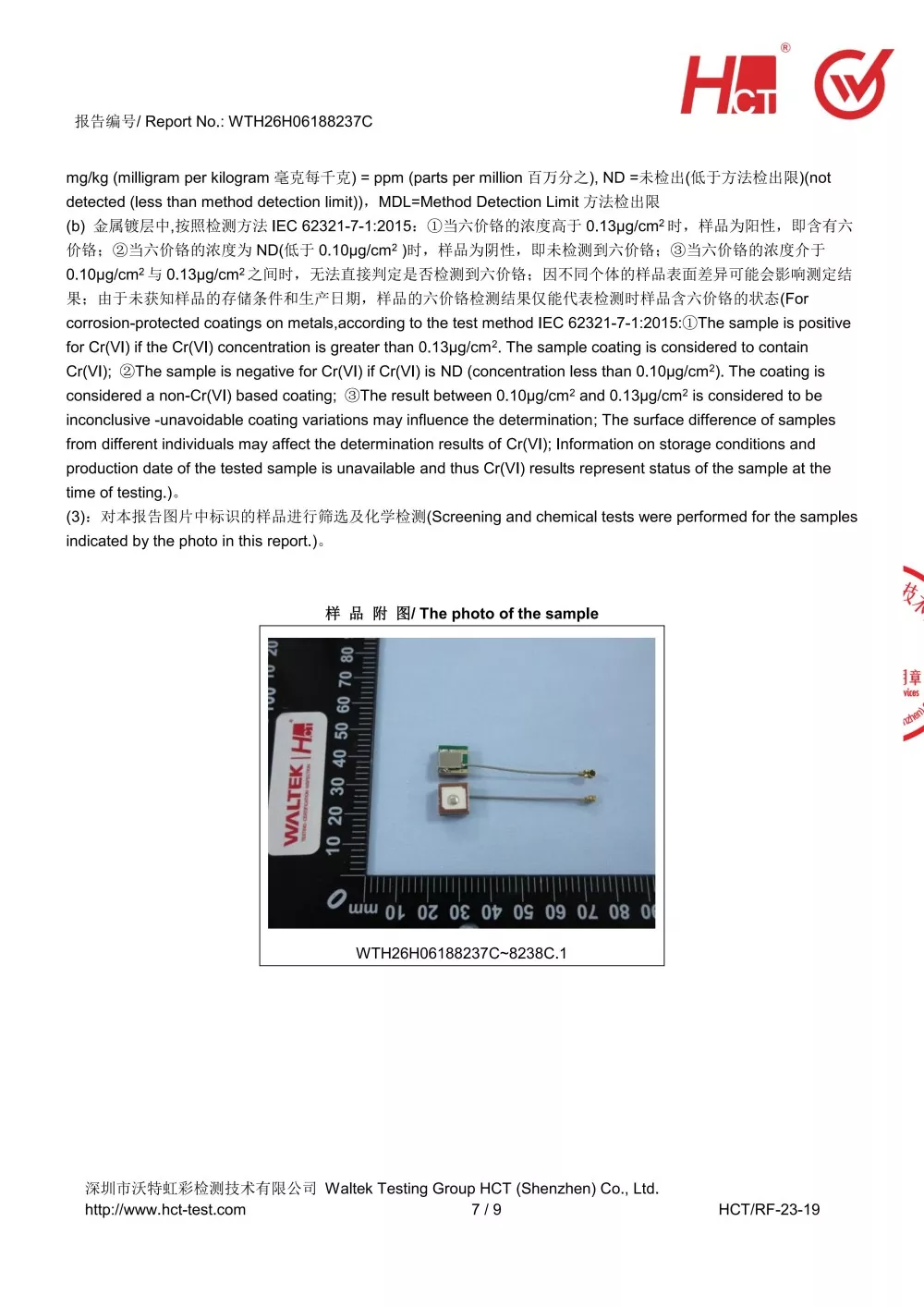

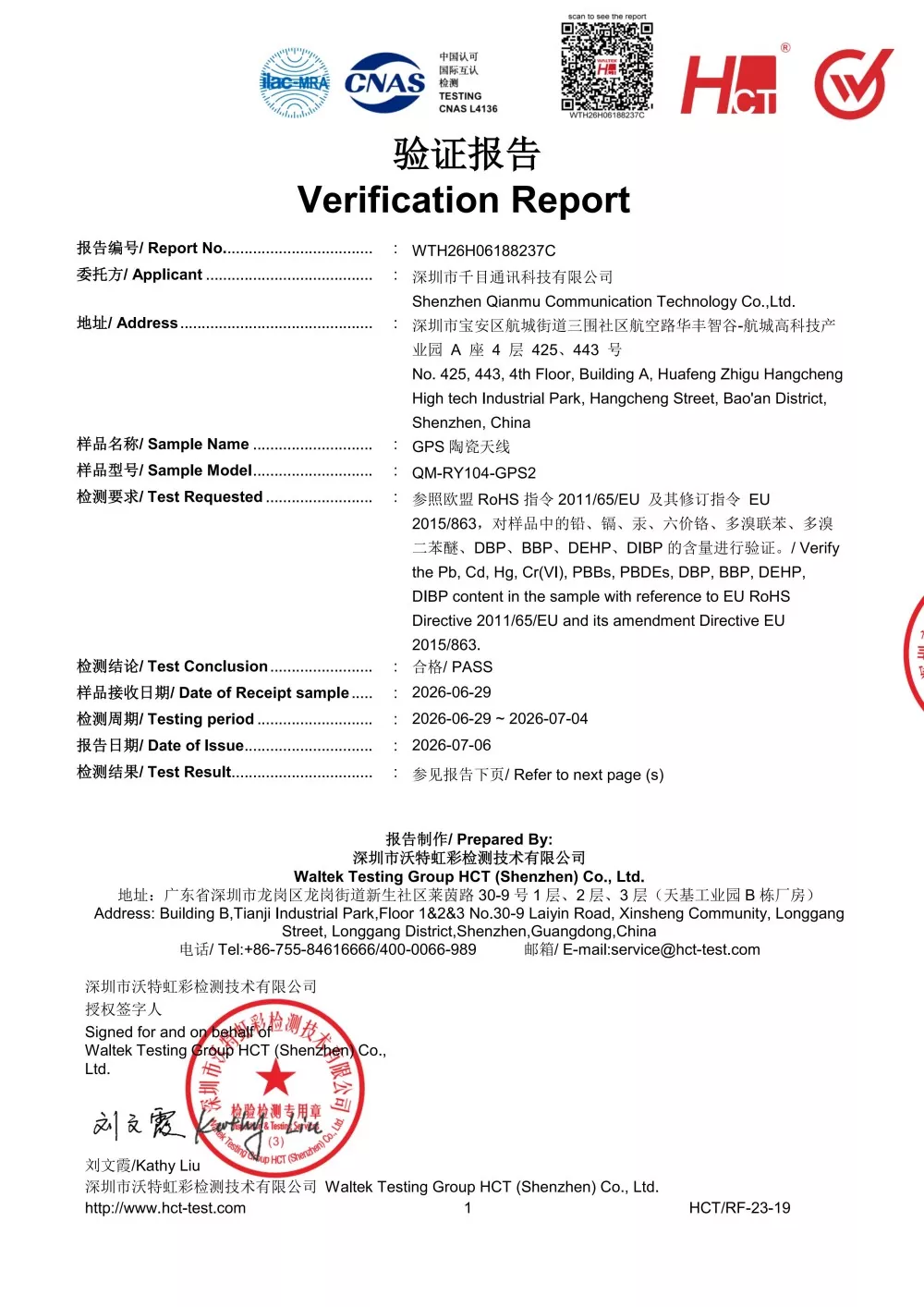

அனைத்து தயாரிப்புகளும் CE, FCC மற்றும் RoHS உள்ளிட்ட முழு ஏற்றுமதி சான்றிதழ்களுடன் வருகின்றன, உலகளாவிய தரநிலைகளை சந்திக்கின்றன மற்றும் ஐரோப்பா, அமெரிக்கா, தென்கிழக்கு ஆசியா, மத்திய கிழக்கு மற்றும் பிற அனைத்து பகுதிகளுக்கும் கவலையற்ற ஏற்றுமதியை செயல்படுத்துகின்றன.

Q5: தீவிர உயர் மற்றும் குறைந்த வெப்பநிலை நிலைகளின் கீழ் தயாரிப்பு செயல்திறன் நிலையாக உள்ளதா?

இந்த தயாரிப்பு தொழில்துறை தர அகல-வெப்பநிலை வடிவமைப்பைக் கொண்டுள்ளது, கடுமையான உயர்-குறைந்த வெப்பநிலை சைக்கிள் ஓட்டுதல் வயதான சோதனைகளுக்கு உட்பட்டுள்ளது, குறைந்தபட்ச செயல்திறன் சிதைவு -40 ° C முதல் +75 ° C வரை, இது வெளிப்புற, சுரங்கம், கடுமையான குளிர் மற்றும் கடிகாரத்தைச் சுற்றியுள்ள உயர் வெப்பநிலை நிலைமைகளுக்கு முழுமையாக ஏற்றது.
