உடல் அணிந்த கேமரா 4G/5G ஆண்டெனா

ஷென்சென் கியான்மு கம்யூனிகேஷன் டெக்னாலஜி கோ., லிமிடெட் என்பது பாடி வோர்ன் கேமரா 4G/5G ஆண்டெனாக்களுக்கான உள்நாட்டு R&D மற்றும் உற்பத்தி மூலத் தொழிற்சாலையாகும்.

4G LTE மற்றும் பிரதான உள்நாட்டு மற்றும் சர்வதேச 5G Sub6G அதிர்வெண் பட்டைகள் ஆகியவற்றுடன் இணக்கமான, உள்ளமைக்கப்பட்ட FPC வைட்பேண்ட் Sub6G உள்ளமைக்கப்பட்ட ஆண்டெனாவை நாங்கள் உருவாக்கியுள்ளோம். கச்சிதமான சாதன இடம், உலோகக் கவசங்கள், பேட்டரி குறுக்கீடு, மனித உடல் தேய்மானத்தால் ஏற்படும் சிக்னல் இழப்பு மற்றும் கடுமையான கள இயக்க நிலைமைகள் ஆகியவற்றின் சவால்களை எதிர்கொள்ள, ஆன்டெனா சிறப்பு செயல்திறன் மேம்படுத்தலுக்கு உட்பட்டுள்ளது.

ஆண்டெனா நம்பகமான PI நெகிழ்வான அடி மூலக்கூறைப் பயன்படுத்துகிறது மற்றும் தொழில்துறை பிசின் மூலம் பொருத்தப்பட்டுள்ளது, இது சிறிய சாதன கட்டமைப்புகளுக்கு ஏற்றது. நிஜ-உலக செயல்பாட்டு சூழல்களைப் பிரதிபலிக்க அனைத்து தயாரிப்புகளும் முழு OTA உருவகப்படுத்துதல் சோதனைக்கு உட்படுத்தப்படுகின்றன. VNA மற்றும் OTA சோதனைப் பதிவுகள் தயாரிப்புத் தொகுப்பால் காப்பகப்படுத்தப்படுகின்றன, மேலும் கோரிக்கையின் பேரில் ஆய்வு அறிக்கைகள் வழங்கப்படலாம்.

தொழில்முறை தொழில்நுட்ப வரையறை

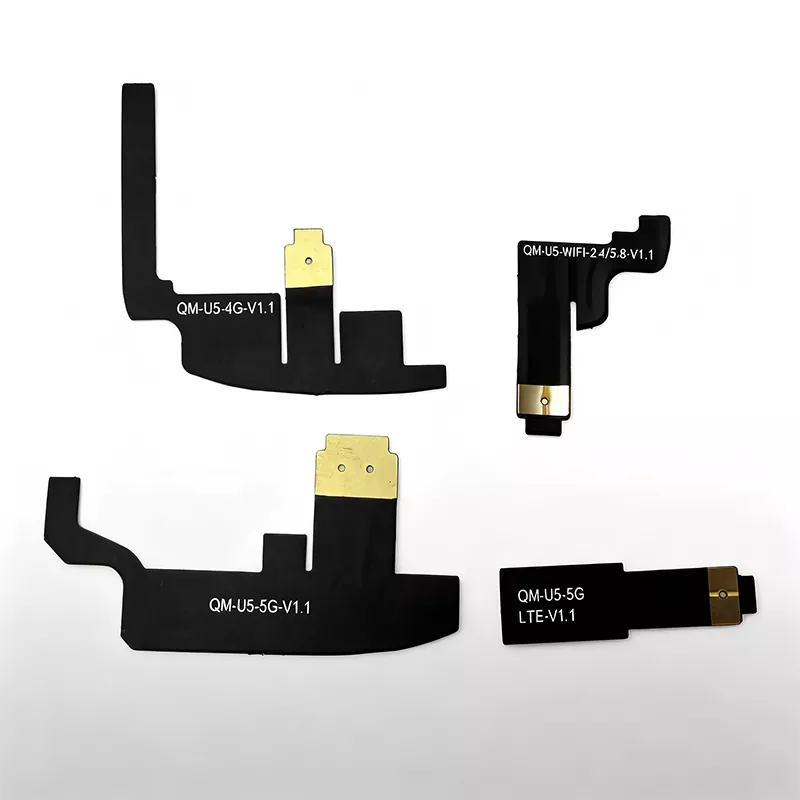

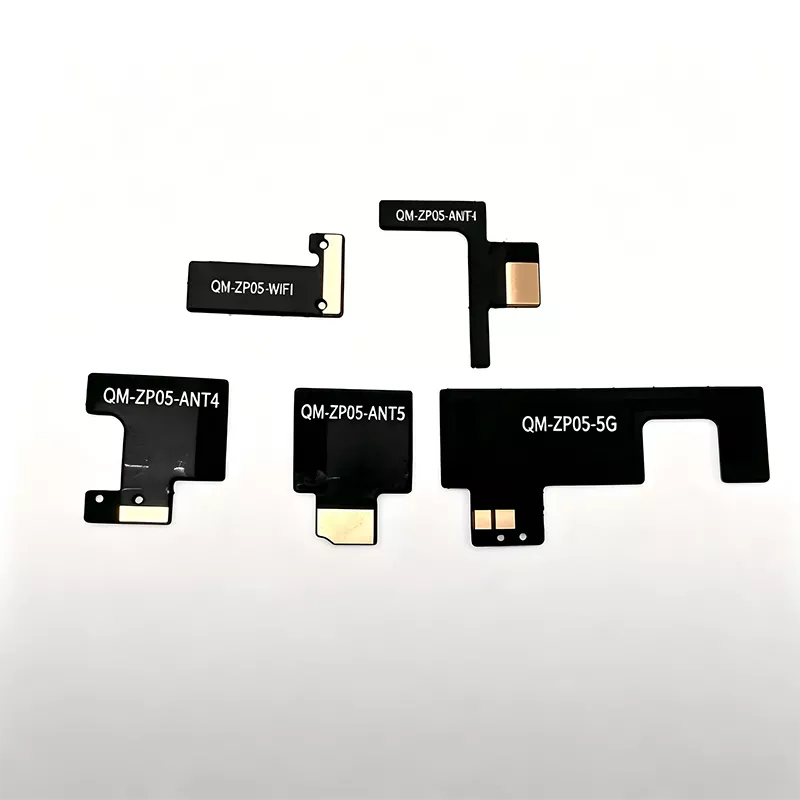

எங்கள் உடல் அணிந்த கேமரா 4G/5G ஆண்டெனா என்பது ஒரு பிராட்பேண்ட் PIFA FPC நெகிழ்வான உள்ளமைக்கப்பட்ட Sub6G ஆண்டெனா ஆகும். இது LTE பட்டைகள் B1/B3/B5/B8/B20/B38/B40 மற்றும் முக்கிய 5G Sub6G பட்டைகள் N41/N78/N79 ஆகியவற்றை ஆதரிக்கிறது. ஆன்டெனா அதிர்வு-எதிர்ப்பு, உப்பு-தெளிப்பு-எதிர்ப்பு, அதிக வளைக்கக்கூடிய PI ஃபிலிம் அடி மூலக்கூறு ஆகியவற்றைப் பயன்படுத்துகிறது, இது தொழில்துறை தர உயர்-வெப்பநிலை இரட்டை-பக்க பிசின் மற்றும் U.FL/IPEX RF ஃபீட்லைனுடன் இணைந்து, உடல் அணிந்த கேமராக்களில் உள் நிறுவலுக்கு ஏற்றதாக அமைகிறது.

வழக்கமான IoT FPC ஆண்டெனாக்கள் போலல்லாமல், வடிவமைப்பு கட்டத்தில் உலோக உறை, லித்தியம் பேட்டரி, கேமரா அடைப்புக்குறி, மதர்போர்டு ஷீல்ட் கவர் மற்றும் மனித உடல் பாண்டம் மாதிரி ஆகியவை உருவகப்படுத்துதல் சூழலில் முழு-அமைப்பு 3D உருவகப்படுத்துதலை உள்ளடக்கியது.

தொழிற்சாலையில் 50Ω மின்மறுப்புடன் முன் பொருத்தப்பட்டது, மேலும் ஒரே நேரத்தில் வீழ்ச்சி, வெப்பநிலை சைக்கிள் ஓட்டுதல், உப்பு தெளிப்பு மற்றும் ஈரப்பதத்தின் நம்பகத்தன்மை சோதனைக்கு உட்படுத்தப்பட்டது. இது வாடிக்கையாளர் அமைப்பு ஒருங்கிணைப்பு பணிச்சுமையை குறைக்கிறது மற்றும் போலீஸ் வன்பொருள் திட்டங்களுக்கான மேம்பாட்டு சுழற்சியை குறைக்கிறது.

ஆண்டெனாவின் முழுமையான செயல்பாட்டுக் கொள்கை

முழு ஆண்டெனாவும் ஒரு FPC ரேடியேட்டிங் கடத்தி, ஒரு தொழில்துறை பிசின் பேக்கிங் லேயர், ஒரு U.FL கோஆக்சியல் ஃபீடர் மற்றும் மெயின்போர்டு RF மேட்சிங் நெட்வொர்க் ஆகியவற்றைக் கொண்டுள்ளது, இது 4G/5G செல்லுலார் சிக்னல் பரிமாற்றம் மற்றும் வரவேற்பை அடைய உயர் அதிர்வெண் மின்காந்த அலைகளை இருதரப்பு மாற்றத்தை செயல்படுத்துகிறது.

பரிமாற்றத்தின் போது, ​​ரெக்கார்டரின் தொடர்பு தொகுதி வீடியோ ஸ்ட்ரீம்கள், SOS விழிப்பூட்டல்கள் மற்றும் இருப்பிடத் தரவை உயர் அதிர்வெண் மின் சமிக்ஞைகளாக மாற்றுகிறது, அவை கோஆக்சியல் கேபிள் வழியாக FPC அதிர்வு அமைப்புக்கு அனுப்பப்படுகின்றன. இந்த சமிக்ஞைகள் வெளிப்புறக் கதிர்வீச்சிற்காக 4G/5G மின்காந்த அலைகளாக மாற்றப்பட்டு, ஆதாரத் தகவல்களை அடிப்படை நிலையத்திற்கு அனுப்புகிறது.

வரவேற்பின் போது, ​​ஆண்டெனா அடிப்படை நிலையத்திலிருந்து மின்காந்த அலைகளைப் பிடிக்கிறது மற்றும் அவற்றை மின் சமிக்ஞைகளாக மாற்றுகிறது, பின்னர் அவை திட்டமிடல் கட்டளை மற்றும் தொலை அளவுரு வரவேற்பை முடிக்க தொகுதிக்கு அனுப்பப்படும்.

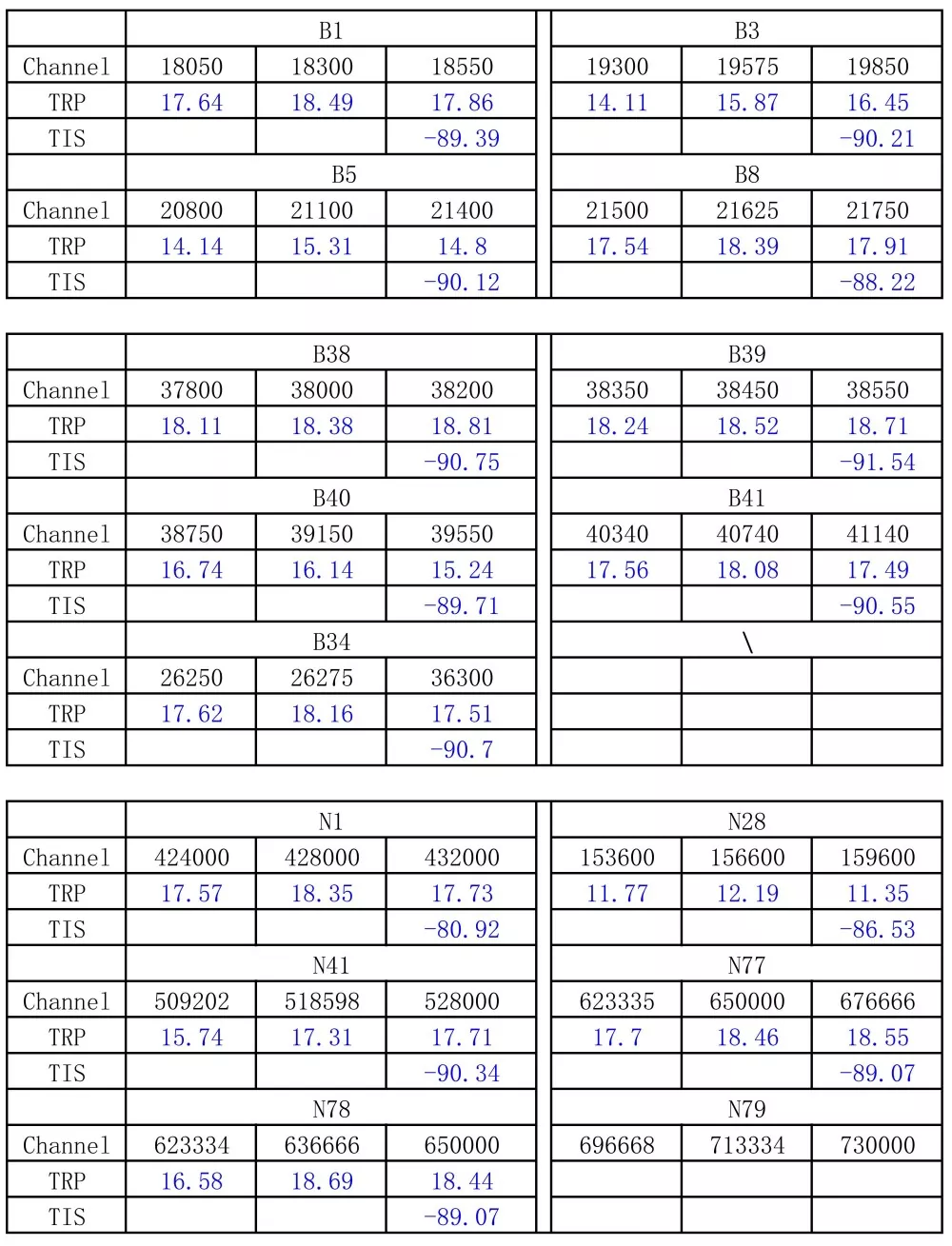

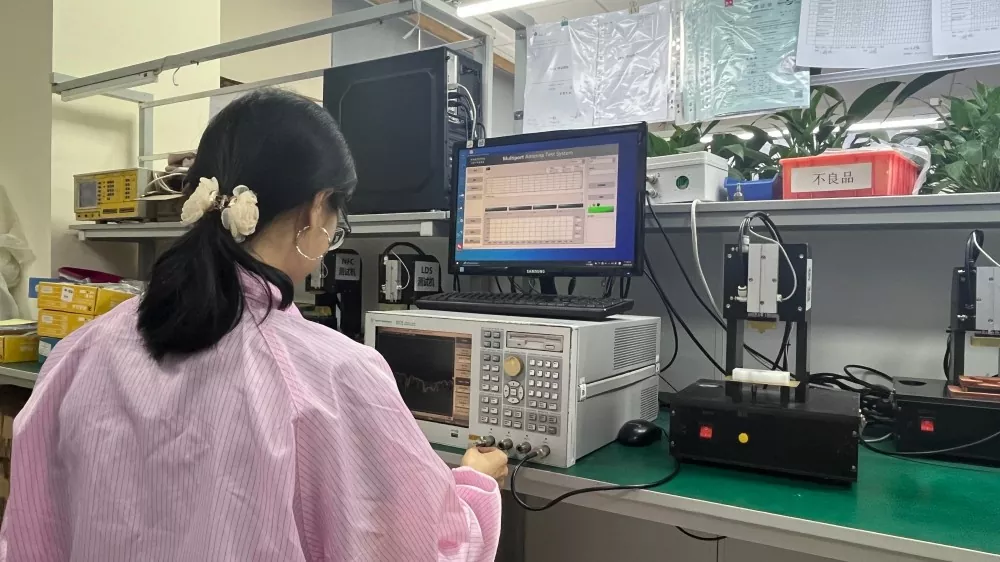

மனிதனின் முதுகில் அணிவதால் ஏற்படும் RF இழப்பை ஈடுசெய்ய, மனித உடல் பாண்டம் மாதிரியைப் பயன்படுத்தி ஒரு அனிகோயிக் அறையில் உருவகப்படுத்துதல் மூலம் செயல்திறன் மேம்படுத்தப்படுகிறது, இதன் விளைவாக TIS இல் 22.8 dB முன்னேற்றம் வழக்கமான FPC ஆண்டெனாக்களுடன் ஒப்பிடும்போது உணர்திறனைப் பெறுகிறது. உருவகப்படுத்தப்பட்ட அணியும் நிலைமைகளின் கீழ், LTE B8க்கான நிலையான ஆண்டெனாவின் செயல்திறன் 40.46% மட்டுமே, அதே நேரத்தில் Qianmu இன் ஆண்டெனா LTE குறைந்த அதிர்வெண்ணுக்கு ≥52% மற்றும் 5G N78 க்கு ≥47% ஐ அடைகிறது. ஒவ்வொரு தொகுதியும் VNA உடன் மாதிரி மற்றும் மறுபரிசோதனைக்கு உட்படுகிறது, சோதனை வளைவுகள் மற்றும் தயாரிப்பு பதிவுகள் வாடிக்கையாளர் சரிபார்ப்பிற்காக காப்பகப்படுத்தப்பட்டுள்ளன.

இணக்கமான சாதனங்கள் மற்றும் பாகங்கள்

இறுதி சாதனங்களுடன் இணக்கமானது

1. பொது பாதுகாப்பு மற்றும் போக்குவரத்து போலீஸ் 4G/5G உயர் வரையறை சட்ட அமலாக்க உடல் கேமரா

2. நகர்ப்புற மேலாண்மை, சாலை நிர்வாகம் மற்றும் தீயணைப்புத் துறை ஆடியோவிஷுவல் சான்று சேகரிப்புக்கான உடல் கேமரா

3. ரசாயனம் மற்றும் சுரங்கத் தொழில்களுக்கான வெடிப்பு-தடுப்பு உள்ளார்ந்த பாதுகாப்பான சட்ட அமலாக்க ரெக்கார்டர்

4. பவர் இன்ஸ்பெக்ஷன் ஒற்றை சிப்பாய் ரெக்கார்டிங் டெர்மினல்

5. வெளிநாட்டு ஏற்றுமதி 4G/5G ஒற்றை சிப்பாய் சட்ட அமலாக்க சாதனம்

இணக்கமான தொடர்பு தொகுதி

- 4G LTE Cat.1 / Cat.4 தொடர்பு தொகுதி 5G துணை-6GHz உள்நாட்டு/இறக்குமதி செய்யப்பட்ட தகவல் தொடர்பு தொகுதி 4G+5G+WiFi மல்டி-மோட் ஒருங்கிணைந்த தகவல் தொடர்பு தொகுதி

உற்பத்திக்கான தொழிற்சாலை வழங்கிய பொருட்கள்

பல்வேறு நீளங்களின் U. FL/IPEX கோஆக்சியல் கேபிள்கள், வலுவூட்டல் எஃகு தகடுகள் மற்றும் உயர்-வெப்பநிலை, உப்பு-எதிர்ப்பு தொழில்துறை பிசின் ஆதரவு. வாடிக்கையாளர்களுக்கான இரண்டாம் நிலை செயலாக்கத்தைக் குறைக்க மதர்போர்டு வடிவமைப்பின் அடிப்படையில் தனிப்பயனாக்கக்கூடிய கேபிள் நீளம் மற்றும் இணைப்பு விவரக்குறிப்புகள்.

தொழில்நுட்ப விவரக்குறிப்புகள்

ஆண்டெனா கொள்முதல் மற்றும் தேர்வு வழிகாட்டி

1. ஃபிரி-ஸ்பேஸ் அளவுருக்களை மட்டும் நம்பாமல், உடலில் அணிந்திருக்கும் முழுமையான சாதனங்களிலிருந்து நிஜ உலக அளவீட்டுத் தரவுகளில் கவனம் செலுத்துங்கள். வழக்கமான உற்பத்தியாளர் தரவுத்தாள்கள் வெற்று பலகைகளில் எடுக்கப்பட்ட அளவீடுகளை வழங்குகின்றன; சாதன வீடுகளில் நிறுவப்பட்டு அணிந்தவுடன் செயல்திறன் கணிசமாகக் குறைகிறது. வாங்கும் போது, ​​எப்பொழுதும் முழு அமைப்பு VNA/OTA சோதனை அறிக்கைகளைக் கோரவும் மற்றும் கோட்பாட்டு விவரக்குறிப்புகளை மட்டும் நம்ப வேண்டாம்.

2. ஒற்றை சிப்பாய் சட்ட அமலாக்க உபகரணங்களை பெருமளவில் உற்பத்தி செய்வதில் அனுபவமுள்ள ஒரு மூல தொழிற்சாலையைத் தேர்ந்தெடுப்பதற்கு முன்னுரிமை கொடுங்கள். ஒற்றை சிப்பாய் சாதனங்களின் சவால்கள் உலோக வீடுகள் மற்றும் பேட்டரிகள், மனித உடல் உடைகள் மற்றும் கடுமையான சூழல்களின் குறுக்கீட்டைக் கையாள்வதில் உள்ளன. முன் திட்ட அனுபவத்துடன் கூடிய தொழிற்சாலைகள் ஆரம்பகால கட்டமைப்பு மற்றும் PCB பரிந்துரைகளை வழங்க முடியும், இது அச்சு மாற்றங்கள் மற்றும் மறுவேலைக்கான தேவையை குறைக்கிறது.

3. உள்நாட்டு மற்றும் சர்வதேச அதிர்வெண் பட்டைகளை வேறுபடுத்தி, நம்பகத்தன்மை சோதனை தரநிலைகளை தெளிவாக வரையறுக்கவும். உள்நாட்டு திட்டங்களுக்கு, LTE B1/B3/B5/B8/B20 மற்றும் 5G N41/N78/N79 ஆகியவற்றை உறுதிப்படுத்தவும்; ஏற்றுமதி திட்டங்களுக்கு, தொடர்புடைய வெளிநாட்டு அதிர்வெண் பட்டைகளை உறுதிப்படுத்தவும். துளி, உப்பு தெளிப்பு மற்றும் உயர்/குறைந்த வெப்பநிலை மாதிரி சோதனைகளை முடிக்க வேண்டும். நுகர்வோர் தர ஆண்டெனாக்கள் காவல் துறை நடவடிக்கைகளுக்கான தேவைகளைப் பூர்த்தி செய்ய முடியாது.

4. RF தொழில்நுட்ப சேவைகளை மதிப்பிட்டு, வெறும் விலை ஒப்பீட்டைத் தவிர்க்கவும். திட்ட மேம்பாடு அடிக்கடி குறுக்கீடு, அதிர்வெண் விலகல் மற்றும் சீரழிந்த அணிந்திருக்கும் செயல்திறன் ஆகியவற்றை எதிர்கொள்கிறது. இடைத்தரகர்களுக்கு RF தொழில்நுட்ப திறன்கள் இல்லை; தளவமைப்பு பரிந்துரைகளை வழங்கக்கூடிய உற்பத்தியாளர்களுக்கு முன்னுரிமை அளிக்கவும் மற்றும் முழுமையான கணினி தோல்விகளை சரிசெய்வதில் உதவவும்.

ஷென்சென் கியான்மு தொடர்புகளை ஏன் தேர்வு செய்ய வேண்டும்

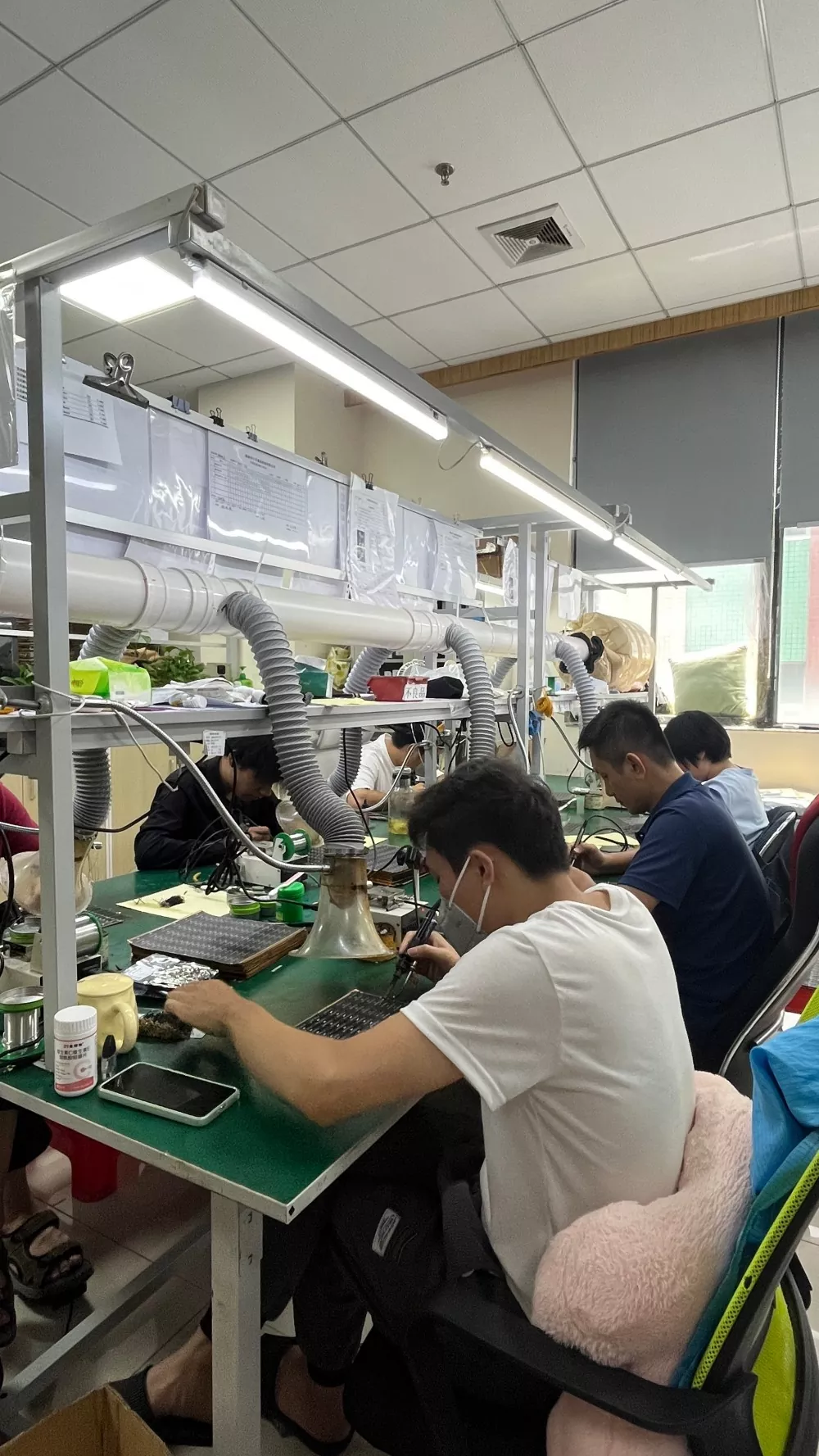

1. இடைத்தரகர் மார்க்அப்கள் இல்லாமல் மூல தொழிற்சாலையிலிருந்து நேரடி வழங்கல். வீட்டு உற்பத்தி வரி FPC வெட்டுதல், வலுவூட்டல், பிசின் ஆதரவு மற்றும் முழு மின் ஆய்வு ஆகியவற்றைக் கையாளுகிறது. மொத்த ஆர்டர்களுக்கான போட்டி விலை நிர்ணயம், நீண்ட கால கட்டமைப்பு வழங்கல் ஆதரவு, போலீஸ் கொள்முதல் ஏல திட்டங்களுக்கு ஏற்றது.

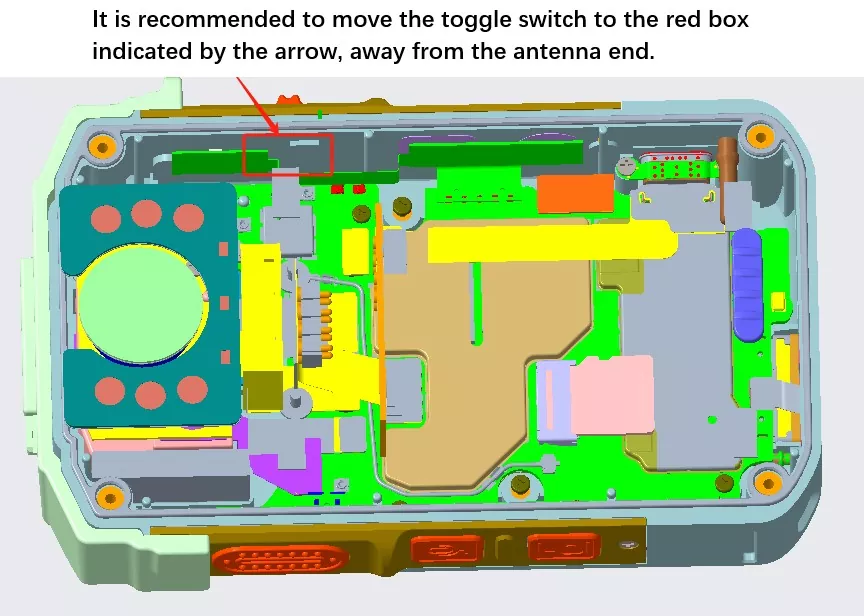

2. தனிப்பட்ட சிப்பாய் உபகரணங்களில் நிபுணத்துவம் பெற்ற நாங்கள், ஆரம்ப-நிலை R&Dயில் ஆழ்ந்த ஈடுபாடு கொண்டுள்ளோம், மேலும் பல்வேறு உடல் அணிந்த கேமராக்கள் மற்றும் ஒற்றை-சிப்பாய் டெர்மினல்களை வெகுஜன உற்பத்தி மற்றும் பயன்படுத்துவதில் விரிவான அனுபவத்தைப் பெற்றுள்ளோம். புதிய திட்டங்களுக்கு, நாங்கள் 3D வடிவமைப்புகளைப் பெறலாம், ஆண்டெனா தளவமைப்பு மற்றும் அனுமதி கட்டுப்பாடு தீர்வுகளை வழங்கலாம், வடிவமைப்பு குறைபாடுகளைத் தவிர்க்கலாம் மற்றும் அச்சு மாற்றும் செலவுகளைக் குறைக்கலாம்.

3. நெகிழ்வான OEM/ODM தனிப்பயனாக்கம் ஒழுங்கற்ற FPC கட்டிங், ஃபீடர் நீளம், இணைப்பான் விவரக்குறிப்புகள் மற்றும் அதிர்வெண் பேண்ட் ஃபைன்-ட்யூனிங்கை ஆதரிக்கிறது; 35 வேலை நாட்களுக்குள் நிலையான மாதிரி விநியோகம்.

4. முழுமையான வெளிநாட்டு வர்த்தக ஆதரவு திறன்கள் [பட ஒதுக்கிட: சான்றிதழ் ஆவணங்களின் சேகரிப்பு (CE, FCC, RoHS, ISO)] நிறுவனம் சுயாதீனமான இறக்குமதி மற்றும் ஏற்றுமதி உரிமைகளைக் கொண்டுள்ளது மற்றும் முழுத் தகுதிகளையும் கொண்டுள்ளது. நாங்கள் ஆங்கில தொழில்நுட்ப விவரக்குறிப்புகள் மற்றும் சோதனை அறிக்கைகளை வழங்கலாம், FOB Shenzhen வர்த்தக விதிமுறைகளை ஆதரிக்கலாம் மற்றும் வெளிநாட்டு பாதுகாப்பு தீர்வு வழங்குநர்கள் மற்றும் வாங்குபவர்களுடன் இணைக்கலாம்.

5. விற்பனைக்குப் பிறகான தொழில்நுட்ப ஆதரவு: முழு சாதனத்திலும் 4G/5G சிக்னல் முரண்பாடுகள் ஏற்பட்டால், RF பொறியாளர்கள், ஆன்டெனா சிக்கல்களுக்கு அவசரமாகச் சிக்கலைக் கூறாமல் மூல காரணத்தை (ஆன்டெனா, கட்டமைப்பு அல்லது தொகுதி) கண்டறிவதில் உதவுவார்கள். மாதிரி சோதனை, பைலட் உற்பத்தி மற்றும் வெகுஜன உற்பத்தி நிலைகள் முழுவதும் தொடர்ச்சியான தொழில்நுட்ப ஒத்துழைப்பு வழங்கப்படுகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: உடல் அணிந்த கேமரா 4G/5G ஆண்டெனாவை Wi-Fi தொகுதியுடன் பகிர முடியுமா?

ப: இந்த ஆண்டெனா 4G LTE/5G Sub6G செல்லுலார் பேண்டுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. Wi-Fi செயல்பாடு தேவைப்பட்டால், தனியான Wi-Fi ஆண்டெனாவை உள்ளமைக்க பரிந்துரைக்கப்படுகிறது, அதே ஆண்டெனாவைப் பகிர்வது குறுக்கீடு மற்றும் செல்லுலார் தொடர்பு செயல்திறனைக் குறைக்கலாம்.

Q2: உடல் அணிந்த கேமராவில் ஒழுங்கற்ற உள் குழி உள்ளது; அத்தகைய வடிவங்களுக்கு ஏற்றவாறு தனிப்பயன் வெட்டுவதை ஆண்டெனா ஆதரிக்கிறதா?

ப: தனிப்பயன் வெட்டுதலை ஆதரிக்கிறது. கிளையண்ட் உறையின் 3D வரைபடங்களை வழங்குகிறது, மேலும் ஒரு வடிவ வடிவமைப்பு, முழுமையான முன்மாதிரி மற்றும் முழு சாதனப் பொருத்தத்தில் நிஜ-உலக சோதனையை நடத்துவதற்கு கிடைக்கக்கூடிய இடத்தை மதிப்பிடுகிறோம்.

Q3: பிசின் ஆதரவைப் பயன்படுத்துவதைத் தவிர, FPC ஆண்டெனாவைப் பாதுகாக்க வேறு ஏதேனும் வழிகள் உள்ளதா?

ப: கச்சிதமான வீடுகள் கொண்ட உடல் அணிந்த கேமராக்களை பெருமளவில் உற்பத்தி செய்வதற்கு, தொழில்துறை பிசின் பிணைப்பு முக்கிய முறையாகும். ZIF இணைப்பிகள் குறிப்பிடத்தக்க இடத்தை ஆக்கிரமித்து அரிதாகவே பயன்படுத்தப்படுகின்றன; ஆண்டெனா கடத்தி பகுதியில் திருகு இறுக்குவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது, ஏனெனில் இது ஆண்டெனாவை சேதப்படுத்தும் மற்றும் தாக்கத்தின் போது தோல்விக்கு வழிவகுக்கும்.

Q4: 4G/5G சிக்னல், உடல் அணிந்த கேமராவில் எப்போதும் ஆன்டெனா தரச் சிக்கல்கள் காரணமாக இருக்கிறதா?

ப: அவசியம் இல்லை. பெரும்பாலான சமிக்ஞை சிக்கல்கள் போதிய அனுமதியின்மை, ஆன்டெனாக்கள் உலோக குறுக்கீடு மூலங்களுக்கு அருகில் இருப்பது, தளர்வான இணைப்பிகள் அல்லது மனித உடல் உருவகப்படுத்துதல் இல்லாமை ஆகியவற்றிலிருந்து உருவாகின்றன. சிக்கலின் மூல காரணத்தை துல்லியமாக கண்டறிய பொறியாளர்கள் இயக்க நிலைமைகளை மீண்டும் உருவாக்க முடியும்.

Q5: தொழிற்சாலை தணிக்கை ஆதரிக்கப்படுகிறதா? மூன்றாம் தரப்பினருக்கு தகுதி ஆவணங்களை வழங்க முடியுமா?

ப: நியமனத்தின் போது ஆன்-சைட் தொழிற்சாலை தணிக்கைகள் ஆதரிக்கப்படுகின்றன. ISO, RoHS, CE, FCC ஆகியவற்றின் மின்னணு பதிப்புகள் மற்றும் தொகுதி சோதனை அறிக்கைகள் உள்ளன; போலீஸ் கொள்முதல் ஏலத்திற்கு, முத்திரையிடப்பட்ட காகித நகல்களை வழங்கலாம்.

கார்ப்பரேட் நிறுவன தகவல்

ஷென்சென் கியான்மு கம்யூனிகேஷன் டெக்னாலஜி கோ., லிமிடெட், ஒரு தசாப்தத்திற்கும் மேலாக உள்ளமைக்கப்பட்ட RF ஆண்டெனாக்களின் ஆராய்ச்சி, மேம்பாடு மற்றும் உற்பத்திக்கு அர்ப்பணிக்கப்பட்டுள்ளது, உடல் அணிந்த கேமராக்கள், அணியக்கூடிய சாதனங்கள் மற்றும் IoT FPC தொழில்துறை பயன்பாடுகளுக்கான ஆண்டெனாக்களில் நிபுணத்துவம் பெற்றது. R&D, உற்பத்தி மற்றும் சர்வதேச வர்த்தக விற்பனையை ஒருங்கிணைத்து, பாதுகாப்பு உபகரண ஒருங்கிணைப்பாளர்கள், சட்ட அமலாக்க உபகரண பிராண்டுகள் மற்றும் வெளிநாட்டு ODM/OEM வாடிக்கையாளர்களுக்கு மாதிரிகள், தனிப்பயன் மேம்பாடு மற்றும் பெரிய அளவிலான விநியோகம் உட்பட RF ஆண்டெனா தீர்வுகளை நிறுவனம் வழங்குகிறது.

நிறுவனத்தின் முகவரி: அறை 425, 443, 4வது தளம், கட்டிடம் A, Huafeng Zhigu Hangcheng உயர்-தொழில்நுட்பப் பூங்கா, எண். 3 ஏவியேஷன் சாலை, Sanwei சமூகம், Hangcheng துணை மாவட்டம், Bao'an மாவட்டம், ஷென்சென் நகரம், குவாங்டாங் மாகாணம் தொலைபேசி: 0755-21633653 மின்னஞ்சல்: qianmu188@126.com ஆதரவு சேவைகள்: இலவச மாதிரி சோதனை, புதிய திட்டங்களுக்கான 3D கட்டமைப்பு ஆண்டெனா மதிப்பீடு, RF தொழில்நுட்ப ஆதரவு, முழுமையான ஏற்றுமதி/காவல்துறை சான்றிதழ் ஆவணங்கள்
