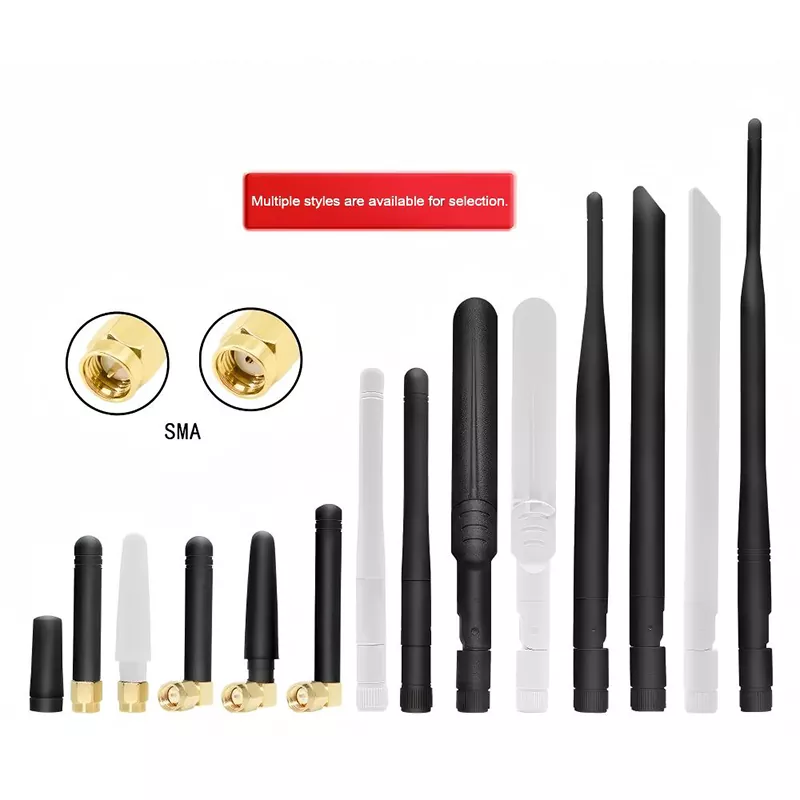

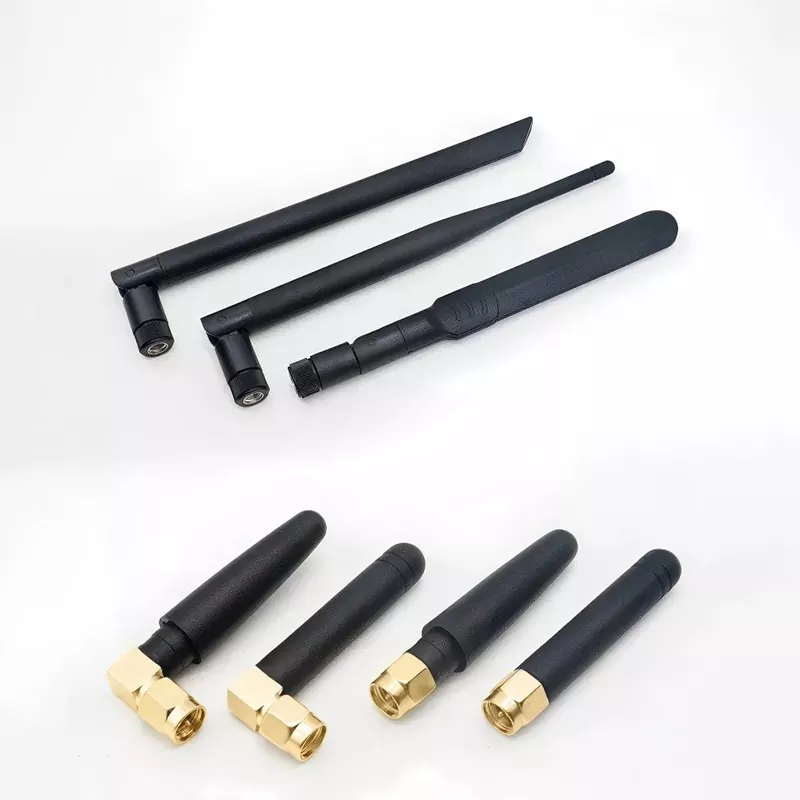

திசைவிக்கான உயர் ஆதாய ரப்பர் டக் ஆண்டெனா

ரூட்டருக்கான உயர் ஆதாய ரப்பர் டக் ஆண்டெனா என்பது வெளிப்புற சர்வ திசை RF ஆண்டெனா ஆகும், இது பொதுவாக விப் ஆண்டெனா அல்லது ரப்பர் டக் ஆண்டெனா என அழைக்கப்படுகிறது. வயர்லெஸ் ரவுட்டர்கள் மற்றும் IoT கேட்வேகள் போன்ற சாதனங்களுக்கு வெளிப்புறமாக சமிக்ஞை வலிமையை அதிகரிக்க இது முதன்மையாகப் பயன்படுத்தப்படுகிறது. சாதாரண, மலிவான குறுகிய ஆண்டெனாக்கள் போலல்லாமல், எங்கள் ஆண்டெனா ஒரு உகந்த ரேடியேட்டர் அமைப்பைக் கொண்டுள்ளது, இது நீண்ட தூர வயர்லெஸ் சிக்னல் பரிமாற்றம் மற்றும் வரவேற்பை செயல்படுத்துகிறது. ஹோஸ்டின் RF போர்ட்டுடன் SMA இணைப்பான் வழியாக இணைக்கப்பட்டுள்ளது, இது திசைவிகளில் பலவீனமான சுவர் ஊடுருவல் மற்றும் நுழைவாயில்களில் மோசமான தொலைதூரத் தொடர்பு ஆகியவற்றைக் கடப்பதற்கு ஒரு முக்கிய அங்கமாக செயல்படுகிறது.

வேலை செய்யும் கொள்கை

திசைவிகளுக்கான அதிக ஆதாய ரப்பர் டக் ஆண்டெனா ஒரு சர்வ திசை ரேடியேட்டர் மூலம் மின்காந்த அலைகளை கதிர்வீச்சு செய்வதன் மூலம் இருதரப்பு சமிக்ஞை பரிமாற்றம் மற்றும் வரவேற்பை செயல்படுத்துகிறது. சாதனத்தின் மெயின்போர்டின் RF சர்க்யூட்டில் இருந்து உயர் அதிர்வெண் சமிக்ஞை SMA இணைப்பிக்கு அனுப்பப்படுகிறது, பின்னர் ஆண்டெனாவின் உள் ரேடியேட்டருக்கு அனுப்பப்படுகிறது, இது ரேடியோ அலைகளை சுற்றியுள்ள இடத்திற்கு அனுப்புகிறது. மாறாக, காற்றில் உள்ள வயர்லெஸ் மின்காந்த அலைகள் ஆண்டெனாவால் பிடிக்கப்பட்டு மீண்டும் சாதனத்தின் RF சிப்பில் அனுப்பப்படுகின்றன.

கியான்மு கம்யூனிகேஷன்ஸ் தயாரிக்கும் ரவுட்டர்களுக்கான ஒவ்வொரு உயர்-ஆதாய ரப்பர் டக்கி ஆண்டெனாவும் மைக்ரோவேவ் அனெகோயிக் சேம்பரில் மின்மறுப்பு பொருத்த அளவுத்திருத்தத்திற்கு உட்படுகிறது, உள் சமிக்ஞை இழப்பைக் குறைக்க நிலையான அலை விகிதம் உகந்த வரம்பிற்குள் இருப்பதை உறுதி செய்கிறது. இதற்கு நேர்மாறாக, குறைந்த தரம் வாய்ந்த ஆண்டெனாக்கள் பெரும்பாலும் மோசமாக தயாரிக்கப்பட்ட உள் உறுப்புகளைப் பயன்படுத்துகின்றன, அவை ஆண்டெனாவுக்குள் குறிப்பிடத்தக்க சக்தியை வீணடிக்கின்றன, இதன் விளைவாக உண்மையான சமிக்ஞை கதிர்வீச்சு மிகக் குறைவு. இந்த ஆண்டெனா வடிவமைப்பு உட்புற இழப்புகளைக் குறைக்கிறது, மேலும் RF சக்தியை காற்றின் மூலம் அனுப்பப்படும் பயனுள்ள வயர்லெஸ் சிக்னல்களாக மாற்றுகிறது.

எந்த சாதனங்கள் இணக்கமாக உள்ளன

இந்த ஆண்டெனா இடைமுகத் தரநிலையானது SMA ஆண் (தனிப்பயன் SMA பெண் அல்லது RP-SMA ஆகியவையும் கிடைக்கும்), வெளிப்புற ஆண்டெனா இணைப்பான்களுடன் கூடிய பெரும்பாலான வயர்லெஸ் சாதனங்களுடன் இணக்கமானது:

• வீடு & வணிக வயர்லெஸ் ரூட்டர்கள், டூயல்-பேண்ட் வைஃபை ரூட்டர்கள், வைஃபை 6 ரூட்டர்கள்

• 4G/5G தொழில்துறை நுழைவாயில்கள், DTU தரவு பரிமாற்ற தொகுதிகள், CPE போர்ட்டபிள் பிராட்பேண்ட் சாதனங்கள்

• வயர்லெஸ் ஏபி, ரிப்பீட்டர், சிக்னல் பெருக்கி

• தொழில்துறை வயர்லெஸ் டேட்டா டிரான்ஸ்மிஷன், பிஎல்சி வயர்லெஸ் கம்யூனிகேஷன் டெர்மினல்

• புளூடூத் மற்றும் ஜிக்பீ ஐஓடி கேட்வே

• என்விஆர் வயர்லெஸ் ஹோஸ்ட், வெளிப்புற வயர்லெஸ் பிரிட்ஜ் உபகரணங்களைக் கண்காணித்தல்

தயாரிப்பு கோர்

இரட்டை இசைக்குழு இணக்கமானது, 2.4G + 5.8G உலகளாவியது

ரூட்டருக்கான உயர் ஆதாய ரப்பர் டக் ஆண்டெனா, பொதுவான வைஃபை டூயல்-பேண்ட் பயன்பாட்டிற்கு உகந்ததாக உள்ளது—2.4GHz நீண்ட தூர சுவர் ஊடுருவலைக் கையாளுகிறது, அதே நேரத்தில் 5.8GHz அதிவேக தரவு பரிமாற்றத்தை ஆதரிக்கிறது. ஒரு ஒற்றை ஆண்டெனா இரண்டு பட்டைகளையும் உள்ளடக்கியது, இரண்டு தனித்தனி ஆண்டெனாக்களை உள்ளமைக்கும் தேவையை நீக்குகிறது.

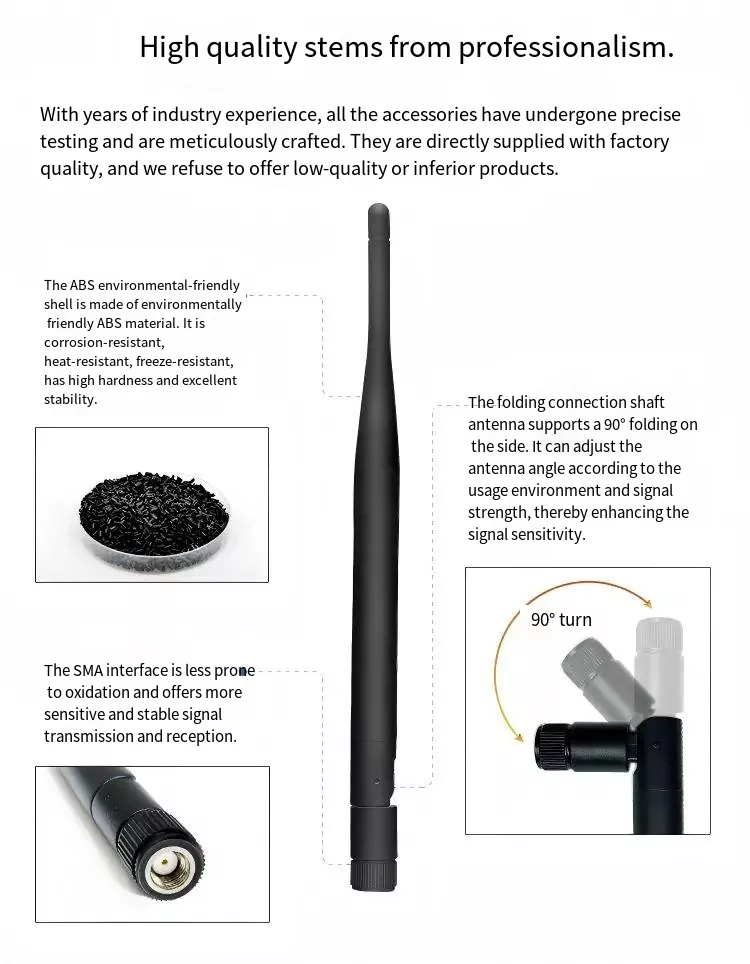

90 டிகிரி மடிக்கக்கூடிய கீல் வடிவமைப்பு

ஆண்டெனா அதன் அடிப்பகுதியில் ஒரு உலோக கீலைக் கொண்டுள்ளது, இது 0 முதல் 90 டிகிரி வரை இலவச சுழற்சியை அனுமதிக்கிறது. திசைவி ஒரு கேபினட் மூலையில் அல்லது இறுக்கமான மின் உறையில் வைக்கப்படும் போது, ​​அதன் திசையை சரிசெய்ய ஆண்டெனாவை வளைக்கலாம், சுவர்கள் மற்றும் உலோக உறைகள் போன்ற தடைகளைத் தவிர்த்து, உகந்த சமிக்ஞை கோணத்தை நெகிழ்வாகக் கண்டறியலாம். கீல் ஆயிரக்கணக்கான ஸ்விங் சோதனைகளுக்கு உட்பட்டுள்ளது, மேலும் தளர்வடையாது அல்லது நழுவாது.

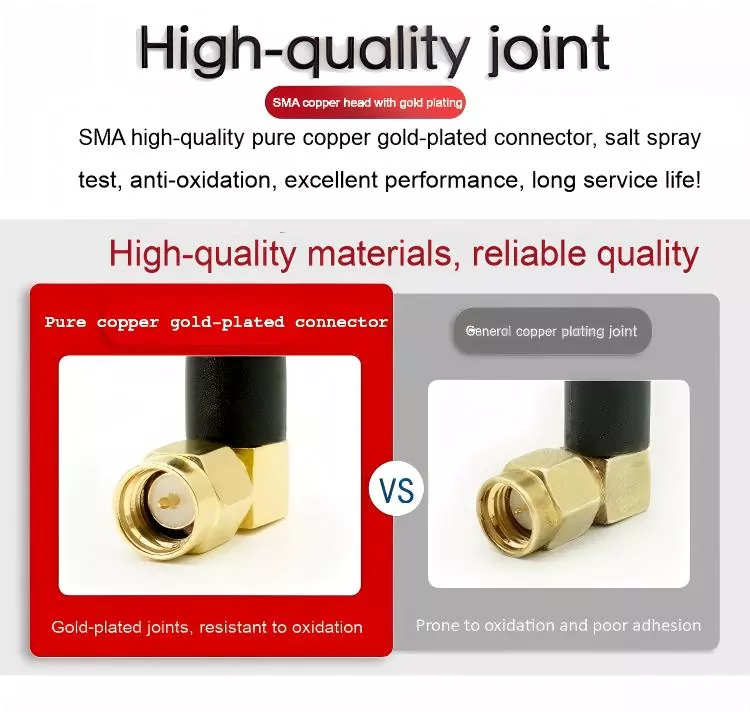

SMA தங்க முலாம் பூசப்பட்ட தூய செப்பு இணைப்பு

இணைப்பான் உடல் தங்க முலாம் பூசப்பட்ட மேற்பரப்புடன் பித்தளையால் ஆனது. நிலையான செப்பு பூசப்பட்ட இணைப்பிகளுடன் ஒப்பிடுகையில், இது உப்பு தெளிப்பு மற்றும் ஆக்சிஜனேற்றத்திற்கு சிறந்த எதிர்ப்பை வழங்குகிறது, நீண்ட கால பயன்பாட்டில் பச்சை செப்பு அரிப்பைத் தடுக்கிறது. இடைப்பட்ட துண்டிப்புகள் அல்லது இணைய வேகத்தில் ஏற்ற இறக்கங்கள் இல்லாமல் நிலையான RF தொடர்பை இது உறுதி செய்கிறது. இது கடலோரப் பகுதிகளிலும் ஈரமான தொழில்துறை சூழல்களிலும் நம்பகத்தன்மையுடன் பயன்படுத்தப்படலாம்.

ஏபிஎஸ் ஆன்டி-ஏஜிங் க்ளூ ஸ்டிக் கேசிங்

வெளிப்புற அடுக்கு புதிய சுற்றுச்சூழல் நட்பு ஏபிஎஸ் பிளாஸ்டிக்கால் ஆனது, தீவிர வெப்பநிலையை எதிர்க்கும் மற்றும் -40°C முதல் +75°C வரையிலான சூழலில் விரிசல், உடையக்கூடிய அல்லது மஞ்சள் நிறமாக மாறாது. வெளிப்புற உபகரணங்கள் மற்றும் திறந்தவெளி அமைச்சரவை நிறுவல்களுக்கு ஏற்றது, இது நீண்ட சூரிய வெளிப்பாடு மற்றும் வெப்பநிலை ஏற்ற இறக்கங்களை தாங்கும்.

ஓம்னிடிரக்ஷனல் கதிர்வீச்சு, திசை அழுத்தம் இல்லாத நிறுவல்

இது ஒரு சர்வ திசை ஆண்டெனா ஆகும், இது துல்லியமான சீரமைப்பு தேவையில்லை; இது எந்த கோணத்திலும் வைக்கப்படலாம் மற்றும் அனைத்து திசைகளிலும் சமிக்ஞைகளை அனுப்பலாம் அல்லது பெறலாம், சாதாரண பணியாளர்களால் கூடியிருந்தாலும் கூட நிறுவல் பிழைகள் ஏற்படாது.

ஏற்றுமதிக்கு முன் தொழிற்சாலை முழு ஆய்வு, தனிப்பயனாக்கம் கிடைக்கும்

ஒரு சீனா உற்பத்தியாளர் என்பதால், ராட் ஆண்டெனாக்களின் ஒவ்வொரு தொகுதியும் 100% நெட்வொர்க் பகுப்பாய்வி மூலம் சோதிக்கப்படுகிறது. நீளம், இணைப்பான் வகை, ஆதாய அளவுருக்கள் மற்றும் கருப்பு/வெள்ளை வீட்டு நிறங்களுக்கு தனிப்பயனாக்கம் கிடைக்கிறது, இது சிறிய மாதிரி ஆர்டர்கள் மற்றும் பெரிய உற்பத்தி ரன்களை ஆதரிக்கிறது.

தொழில்நுட்ப விவரக்குறிப்புகள்

எங்களை ஏன் தேர்வு செய்யவும்

சீனாவின் உற்பத்தியாளர், சப்ளையர் மற்றும் ரூட்டர்களுக்கான உயர் ஆதாய ரப்பர் டக் ஆண்டெனாக்களில் நிபுணத்துவம் பெற்ற தொழிற்சாலையாக, ஷென்சென் கியான்மு கம்யூனிகேஷன் டெக்னாலஜி கோ., லிமிடெட் பின்வரும் நன்மைகளை வழங்குகிறது:

தொழிற்சாலையில் இருந்து நேரடியாக, எந்த இடைத்தரகர் மார்க்அப்-மொத்தமாக கொள்முதல் விலை நன்மைகளை வழங்குகின்றன, மேலும் இலவச மாதிரி சோதனை கிடைக்கிறது.

2. RF தொழில்நுட்ப ஆதரவு தொகுப்பின் ஒரு பகுதியாக வழங்கப்படுகிறது; வாடிக்கையாளர்கள் மோசமான சிக்னல் செயல்திறனை அனுபவிக்கும் போது, ​​பொறியாளர்கள் சிஸ்டம் ஒருங்கிணைப்பு சிக்கல்களை பகுப்பாய்வு செய்வதில் உதவ முடியும், மேலும் தயாரிப்பு விநியோகத்தை விட அதிகமாக வழங்கலாம்.

3. நெகிழ்வான தனிப்பயனாக்கம்: ஆண்டெனா நீளம், நிறம், இணைப்பான் வகை மற்றும் ஆதாய அளவுருக்கள் அனைத்தும் சரிசெய்யப்படலாம், இது OEM பிராண்டிங்கை ஆதரிக்கிறது.

4. கடுமையான நம்பகத்தன்மை சோதனை, ஏற்றுமதிக்கு முன் அனைத்து ஆன்டெனா RF செயல்திறன் முழு ஆய்வு மற்றும் குறைபாடு விகிதங்கள் மீது கடுமையான கட்டுப்பாடு.

5. விரிவான ஏற்றுமதி அனுபவம், வெளிநாட்டு சந்தை சான்றிதழ் தேவைகள், FOB மற்றும் EXW வர்த்தக விதிமுறைகளை ஆதரித்தல் மற்றும் சுங்க அனுமதி ஆவணங்களை வழங்குதல்.

6. உத்தரவாதமான டெலிவரி: நிலையான மாடல்கள் தயாராக இருப்புடன் பெரிய அளவில் கிடைக்கின்றன, அதே நேரத்தில் தனிப்பயன் ஆர்டர்கள் தெளிவான உற்பத்தி அட்டவணைகள் மற்றும் சரியான நேரத்தில் முன்னேற்றப் புதுப்பிப்புகளைக் கொண்டுள்ளன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: ரூட்டருக்கான உயர் ஆதாய ரப்பர் டக் ஆண்டெனா-அதிக dBi எண் வலுவான சமிக்ஞையைக் குறிக்குமா?

ப: முழுமையாக இல்லை. ஆதாயம் சாதனத்தின் ஒட்டுமொத்த RF சக்தியுடன் பொருந்த வேண்டும். ஆன்டெனா பொருத்தம் மோசமாக இருந்தால், கண்மூடித்தனமாக அல்ட்ரா-ஹை ஆன்டனாக்களைத் தேர்ந்தெடுப்பது உண்மையில் செயல்திறனைக் குறைக்கும். வீட்டு திசைவிகளுக்கு, 5dBi ரப்பர் டக் ஆண்டெனாக்கள் பொதுவாக சிறந்த ஒட்டுமொத்த செயல்திறனை வழங்குகின்றன. பொருத்தமான வகையைத் தேர்ந்தெடுக்க உங்கள் குறிப்பிட்ட உபகரண மாதிரியை எங்களுடன் விவாதிக்கலாம்.

Q2: எனது ரூட்டரில் RP-SMA ரிவர்ஸ் போலரிட்டி கனெக்டர் உள்ளது. அதிக லாபம் ஈட்டும் இந்த ரப்பர் வாத்து ஆண்டெனாவை நான் அதனுடன் பயன்படுத்தலாமா?

ப: இயல்புநிலை SMA ஆண் இணைப்பான் கையிருப்பில் உள்ளது. எங்கள் தொழிற்சாலை RP-SMA ரிவர்ஸ் போலரிட்டி கனெக்டர்களைத் தனிப்பயனாக்கலாம்; உங்கள் ஆர்டரை வைக்கும் போது இணைப்பான் வகையை குறிப்பிடவும்.

Q3: க்ளூ ஸ்டிக் ஆண்டெனாவை திறந்த வெளியில் நீண்ட நேரம் பயன்படுத்த முடியுமா?

A: இந்த ABS உறை குறுகிய கால வெளிப்புற பயன்பாட்டிற்கு ஏற்றது; சூரியன் மற்றும் மழைக்கு நீண்டகால வெளிப்பாடு தேவைப்பட்டால், பிசின் ராட் ஆண்டெனாவின் வெளிப்புற நீர்ப்புகா பதிப்பைப் பற்றி எங்களை அணுகவும்.

Q4: சோதனைக்கான மாதிரிகளைப் பெற முடியுமா? குறைந்தபட்ச ஆர்டர் அளவு என்ன?

A: மாதிரி சோதனை ஆதரிக்கப்படுகிறது, கையிருப்பில் உள்ள பொருட்களுக்கு குறைந்தபட்ச ஆர்டர் அளவு தேவையில்லை; தனிப்பயன் மாற்றங்கள் தொடர்புடைய குறைந்தபட்ச ஆர்டர் அளவுகளைக் கொண்டிருக்கும்.

Q5: ஆண்டெனாவை நிறுவிய பிறகு வைஃபை ஏன் மேம்படுத்தப்படவில்லை?

A: ஆண்டெனா சிக்னல் வரவேற்பு திறனை மட்டுமே மேம்படுத்துகிறது. திசைவியின் RF ஹார்டுவேர் பழுதடைந்தாலோ அல்லது ஹெவி மெட்டலால் அதன் இடம் முற்றிலும் தடுக்கப்பட்டாலோ, செயல்திறன் குறைவாக இருக்கும். ஒரு உற்பத்தியாளராக, கணினி இணக்கத்தன்மை தொடர்பான சிக்கல்களைச் சரிசெய்வதில் நாங்கள் உதவ முடியும்.
