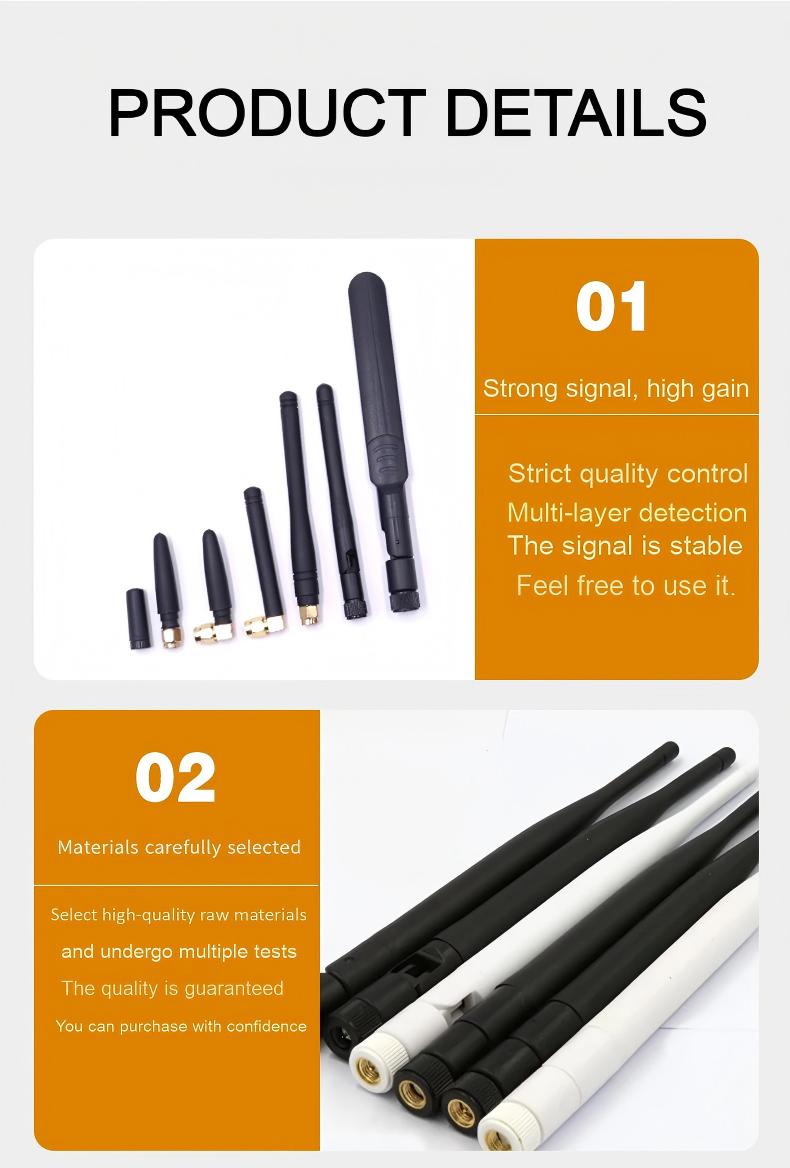

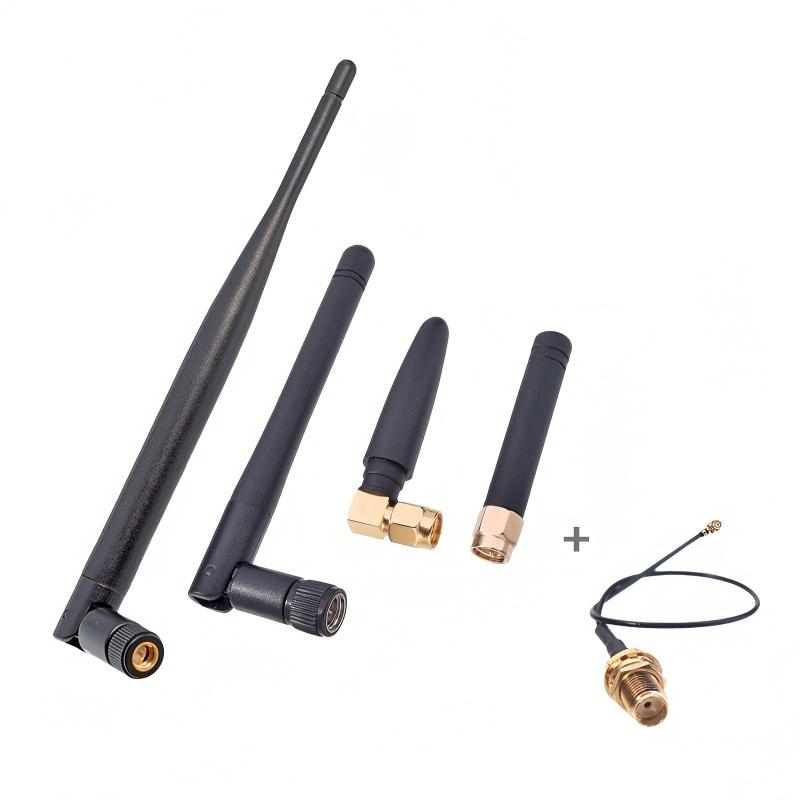

ரப்பர் டக்கி ஆண்டெனா என்றால் என்ன?

A ரப்பர் டக்கி ஆண்டெனா(பொதுவாக ரப்பர் ஆண்டெனா அல்லது ரப்பர் வாத்து ஆண்டெனா என அழைக்கப்படுகிறது) ஒரு பொதுவான சிறியதுஆம்னி ஆண்டெனாரப்பர் அல்லது பிளாஸ்டிக்கின் வெளிப்புற பாதுகாப்பு அடுக்குக்கு பெயரிடப்பட்டது. வாக்கி-டாக்கிகள், வயர்லெஸ் ரவுட்டர்கள், கார் ரேடியோக்கள் மற்றும் IoT சாதனங்கள் போன்ற வயர்லெஸ் தகவல் தொடர்பு சாதனங்களில் இது பரவலாகப் பயன்படுத்தப்படுகிறது. கியான்மு கம்யூனிகேஷன்ஸ் அதன் முக்கிய பண்புகள் மற்றும் செயல்பாட்டுக் கொள்கைகளை விளக்குகிறது:

1. கட்டமைப்பு மற்றும் வடிவமைப்பு அம்சங்கள்

வெளிப்புற பொருட்கள்:

வெளிப்புற அடுக்கு நெகிழ்வான ரப்பர்/சிலிகான் (சில கடினமான பிளாஸ்டிக்), நீர்ப்புகாப்பு, அதிர்ச்சி எதிர்ப்பு மற்றும் அரிப்பு எதிர்ப்பு போன்ற உடல் பாதுகாப்பை வழங்குகிறது.

நிறம் பொதுவாக கருப்பு, சில தனிப்பயன் விருப்பங்கள் மற்ற வண்ணங்களில் (வெள்ளை அல்லது ஆரஞ்சு போன்றவை) கிடைக்கும்.

உள் கட்டமைப்பு:

மைய ரேடியேட்டர்: உள் சுழல்-காயம் உலோக கம்பி (செம்பு அல்லது எஃகு) உள்ளே மறைத்து, ஆண்டெனாவின் கதிர்வீச்சு உறுப்பு.

பேஸ் மேட்சிங் சர்க்யூட்: சாதனப் பொருத்தத்திற்கான மின்மறுப்பை (பொதுவாக 50Ω) மேம்படுத்துவதற்கு ஒரு சிறிய பொருத்தம் சுற்று (ஒரு மின்தேக்கி அல்லது தூண்டி போன்றவை) கீழே ஒருங்கிணைக்கப்படலாம்.

இணைப்பான்: SMA, RP-SMA மற்றும் TNC போன்ற பொதுவான RF இடைமுகங்கள் கீழே பயன்படுத்தப்படுகின்றன, இது சாதனங்களுடன் நேரடி திருகு இணைப்பை அனுமதிக்கிறது.

வடிவம்: உருளை அல்லது கூம்பு, பொதுவாக 5-20 செமீ நீளம் (இயக்க அதிர்வெண் பட்டையைப் பொறுத்து), தோராயமாக 0.5-2 செமீ விட்டம் கொண்டது.

2. இயக்கக் கொள்கை மற்றும் மின் பண்புகள்

கதிரியக்கக் கோட்பாடு: உள் சுழல் கம்பி அடிப்படையில் சுருக்கப்பட்ட மோனோபோல் ஆண்டெனாவாக செயல்படுகிறது, அதன் மின் நீளம் சுழல் கட்டமைப்பின் மூலம் நீட்டிக்கப்படுகிறது, அதன் சிறிய உடல் பரிமாணங்கள் இருந்தபோதிலும் இலக்கு அதிர்வெண் பேண்டில் (433 MHz அல்லது 2.4 GHz போன்றவை) அதிர்வுகளை செயல்படுத்துகிறது.

ஓம்னிடிரக்ஷனல் கதிர்வீச்சு: செங்குத்தாக நிறுவப்பட்டால், அது 360° இல் கிடைமட்ட திசையில் சீரான கதிர்வீச்சை வழங்குகிறது, செங்குத்து திசையில் குறைந்த ஆதாயத்துடன்.

பேண்ட் கவரேஜ்

1. சிங்கிள்-பேண்ட்: குறிப்பிட்ட அதிர்வெண் பட்டைக்காக வடிவமைக்கப்பட்டது (எ.கா., GPS 1.5GHz, 4G 1.8GHz).

2. மல்டி-பேண்ட்: பல அதிர்வெண்களை ஆதரிக்கிறது (எ.கா., ஒரே நேரத்தில் UHF 400 MHz மற்றும் 2.4 GHz) பிரிக்கப்பட்ட சுழல் அல்லது தூண்டல் வடிவமைப்பு மூலம்.

3. முக்கிய நன்மைகள்

உடல் நிலைத்தன்மை:

ரப்பர் உறை வளைவு-எதிர்ப்பு மற்றும் நீர்ப்புகா (பொதுவாக IP67 மதிப்பிடப்பட்டது), இது வெளிப்புற அல்லது மொபைல் பயன்பாடுகளுக்கு (வாகன மற்றும் கையடக்க சாதனங்கள் போன்றவை) ஏற்றதாக உள்ளது.

நிறுவ எளிதானது:

சிக்கலான அமைப்பு இல்லாமல் சாதன இடைமுகத்தை நேரடியாக இணைக்கவும்.

குறைந்த விலை:

தொழில்துறை வெகுஜன உற்பத்தி குறைந்த செலவைக் கொண்டுள்ளது.

இலகுரக:

பொதுவாக 50 கிராமுக்கும் குறைவான எடையைக் கொண்டிருக்கும், இது சிறிய சாதனங்களுக்கு ஏற்றதாக அமைகிறது.

4. வழக்கமான பயன்பாட்டுக் காட்சிகள்

நுகர்வோர் மின்னணுவியல்:

முகப்பு திசைவி (Wi-Fi 2.4GHz/5GHz), புளூடூத் ஹெட்ஃபோன்கள், ஸ்மார்ட் ஹோம் சென்சார்கள்.

TP-Link திசைவியின் மேல் பிரிக்கக்கூடிய கருப்பு ரப்பர் ஆண்டெனா.

தொழில்முறை வயர்லெஸ் தொடர்பு:

இருவழி ரேடியோ (UHF/VHF பேண்ட்), வாகனத்தில் பொருத்தப்பட்ட ரேடியோ மற்றும் ட்ரோன் வீடியோ டிரான்ஸ்மிஷன் ஆண்டெனா.

இன்டர்நெட் ஆஃப் திங்ஸ் (IoT):

NB-IoT/LoRa மாட்யூல் ஆண்டெனா, GPS பொசிஷனிங் டெர்மினல்.

தொழில்துறை உபகரணங்கள்:

தொழில்துறை ரிமோட் கண்ட்ரோல்கள் (கிரேன்கள், ஏஜிவிகள்), சென்சார் நெட்வொர்க் முனைகள்.

5. வரம்புகள் மற்றும் பரிசீலனைகள்

குறைந்த செயல்திறன்:

மினியேட்டரைசேஷன் கட்டுப்பாடுகள் காரணமாக, கதிர்வீச்சு திறன் பொதுவாக 30%–60% மட்டுமே (முழு அளவிலான ஆண்டெனாக்களுக்கு 80% க்கும் அதிகமாக உள்ளது).

வரம்புக்குட்பட்ட லாபம்:

குறைந்த ஆதாய குணாதிசயங்கள் குறுகிய பரிமாற்ற தூரத்தில் விளைகின்றன (உதாரணமாக, இருமுனை ஆண்டெனாக்கள் கொண்ட Wi-Fi திசைவிகள் பொதுவாக ≤50 மீட்டர் வரம்பை உள்ளடக்கியது).

நிறுவல் இடம் உணர்திறன்:

omnidirectionality ஐ உறுதிப்படுத்த செங்குத்தாக நிறுவப்பட வேண்டும்; உலோக மேற்பரப்புகளுக்கு அருகில் இருக்கும்போது செயல்திறன் குறைகிறது (தரை விமான விளைவு).

நிலையான அதிர்வெண் பட்டை:

தொழிற்சாலையை விட்டு வெளியேறிய பிறகு அலைவரிசையை சரிசெய்ய முடியாது; உபகரணங்களின் அதிர்வெண் பட்டையின்படி துல்லியமான மாதிரி தேர்வு தேவை.

6. தேர்வு மற்றும் பயன்பாட்டு பரிந்துரைகள்

பொருந்தக்கூடிய அதிர்வெண் பட்டை:

சாதனத்தின் இயக்க அதிர்வெண் பட்டையை உறுதிசெய்து (எ.கா., 315 மெகா ஹெர்ட்ஸ், 868 மெகா ஹெர்ட்ஸ், 2.4 ஜிகாஹெர்ட்ஸ்) மற்றும் தொடர்புடைய அதிர்வு ஆண்டெனாவைத் தேர்ந்தெடுக்கவும்.

இடைமுக இணக்கத்தன்மை:

உடல் பொருத்தமின்மையைத் தவிர்க்க, சாதன இடைமுக வகையைச் சரிபார்க்கவும் (எ.கா., SMA ஆண்/பெண்).

காட்சித் தழுவல்:

வெளிப்புற உபகரணங்கள் IP67 பாதுகாப்பு மதிப்பீட்டைக் கொண்டிருக்க வேண்டும்; வாகனத்தில் பொருத்தப்பட்ட உபகரணங்கள் அதிர்வு எதிர்ப்பு வடிவமைப்பைக் கருத்தில் கொள்ள வேண்டும்.

செயல்திறன் மேம்படுத்தல்:

அதிக ஆதாய ஆண்டெனாவை மாற்றுவதன் மூலம் நீண்ட தூர தேவைகளை பூர்த்தி செய்யலாம், ஆனால் இது சர்வ திசையை தியாகம் செய்யும்.

சுருக்கம்: விப் ஆண்டெனா வயர்லெஸ் சாதனங்களில் சிக்கனமான மற்றும் நடைமுறை தீர்வைக் குறிக்கிறது, அதன் குறைந்த விலை, எளிதான நிறுவல் மற்றும் வலுவான உடல் நிலைத்தன்மை காரணமாக நுகர்வோர் மின்னணுவியல் மற்றும் தொழில்துறை வன்பொருளில் விரும்பப்படுகிறது. இருப்பினும், அதன் குறைந்த ஆதாயம் மற்றும் குறுகிய அலைவரிசை உயர் செயல்திறன் காட்சிகளில் அதன் பயன்பாட்டைக் கட்டுப்படுத்துகிறது, எனவே தொழில்முறை வெளிப்புற ஆண்டெனாக்கள் நீண்ட தூர அல்லது மிகவும் நம்பகமான தகவல்தொடர்புகளுக்கு (ட்ரோன் வீடியோ பரிமாற்றம் அல்லது அடிப்படை நிலையங்கள் போன்றவை) அவசியமாக இருக்கும்.
