FPC எதிராக PCB ஆண்டெனாக்கள்: சிறிய மின்னணு சாதனங்களுக்கான முக்கிய வேறுபாடுகள்

ஒரு சிறிய மின்னணு சாதனத்திற்கான ஆண்டெனாவைத் தேர்ந்தெடுப்பது, கிடைக்கக்கூடிய இடத்திற்குப் பொருந்தக்கூடிய ஒரு கூறுகளைக் கண்டுபிடிப்பதை விட அதிகமாகும். சாதனத்தின் PCB தளவமைப்பு, உறை, இயக்க அதிர்வெண் மற்றும் சுற்றியுள்ள கூறுகளுடன் ஆண்டெனா வேலை செய்ய வேண்டும்.

FPC ஆண்டெனாக்கள் மற்றும் PCB ஆண்டெனாக்கள் உட்பொதிக்கப்பட்ட வயர்லெஸ் வடிவமைப்புகளுக்கான இரண்டு விருப்பங்கள். இரண்டும் கச்சிதமான மின்னணுவியலில் பயன்படுத்தப்படலாம், ஆனால் அவை கட்டுமானம், நிறுவல் தேவைகள் மற்றும் உற்பத்தி செயல்முறைக்கு எவ்வாறு பொருந்துகின்றன என்பதில் வேறுபடுகின்றன.

IoT சாதனங்கள், டேப்லெட்டுகள், அணியக்கூடிய மின்னணுவியல் மற்றும் வயர்லெஸ் டெர்மினல்களை உருவாக்கும் பொறியாளர்களுக்கு, இந்த வேறுபாடுகளை முன்கூட்டியே புரிந்துகொள்வது, முன்மாதிரியின் போது தேவையற்ற வடிவமைப்பு மாற்றங்களைத் தவிர்க்க உதவும்.

FPC ஆண்டெனா என்றால் என்ன?

ஒரு FPC ஆண்டெனா ஒரு நெகிழ்வான அச்சிடப்பட்ட சுற்று அடி மூலக்கூறில் கடத்தும் வடிவத்தைப் பயன்படுத்துகிறது. அதன் மெல்லிய அமைப்பு பொருத்தமான குறுகிய இடைவெளிகளில் அல்லது மின்னணு உறைக்குள் சில வளைந்த பரப்புகளில் நிறுவ அனுமதிக்கிறது.

பிரதான PCB ஆனது ஆண்டெனாவிற்குப் போதுமான இடவசதியை வழங்காதபோது அல்லது சாதன வீட்டுவசதிக்கு வேறு ஏற்ற நிலை தேவைப்படும்போது இது பயனுள்ளதாக இருக்கும்.

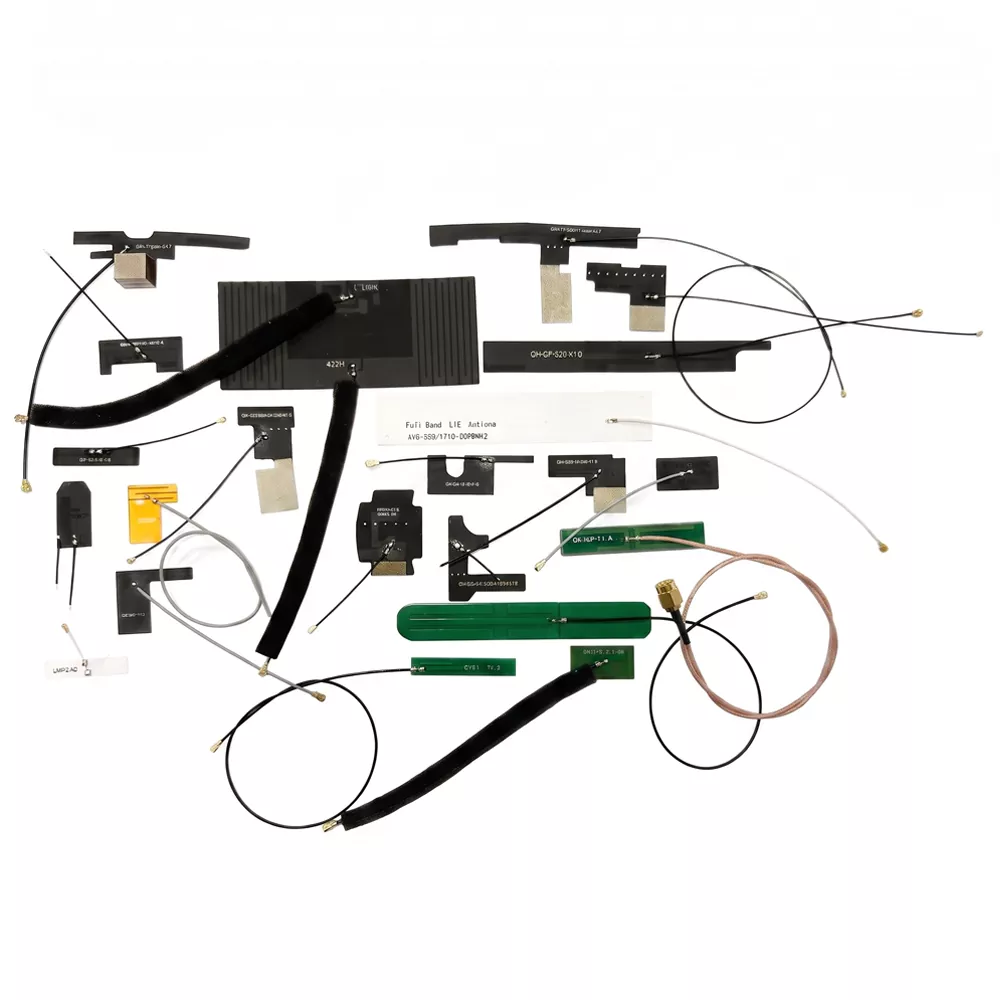

வழக்கமான பயன்பாடுகளில் அணியக்கூடிய எலக்ட்ரானிக்ஸ், கையடக்க டெர்மினல்கள், போர்ட்டபிள் சாதனங்கள் மற்றும் சிறிய IoT உபகரணங்கள் ஆகியவை அடங்கும். திFPC ஆண்டெனா வரம்புQianmu இலிருந்து வெவ்வேறு வயர்லெஸ் பயன்பாடுகளுக்கான உள்ளமைக்கப்பட்ட ஆண்டெனா தீர்வுகளை உள்ளடக்கியது, சாதனத் தேவைகளுக்கு ஏற்ப விவரக்குறிப்புகள் தேர்ந்தெடுக்கப்படுகின்றன.

FPC ஆண்டெனாவை மதிப்பிடும் போது, ​​பொறியாளர்கள் அதன் பரிமாணங்கள், இயக்க அதிர்வெண், கேபிள் மற்றும் இணைப்பான் விருப்பங்கள், மவுண்டிங் முறை மற்றும் அருகிலுள்ள உலோகக் கூறுகளின் அனுமதி ஆகியவற்றைச் சரிபார்க்க வேண்டும்.

பிசிபி ஆண்டெனா என்றால் என்ன?

ஒரு PCB ஆண்டெனா அச்சிடப்பட்ட சர்க்யூட் போர்டில் ஒரு கடத்தும் வடிவத்தால் உருவாகிறது. வடிவமைப்பைப் பொறுத்து, இது பிரதான PCB இல் ஒருங்கிணைக்கப்படலாம் அல்லது ஒரு பிரத்யேக பலகையில் வைக்கப்படலாம்.

சர்க்யூட் போர்டில் கதிர்வீச்சு உறுப்பு மற்றும் அதன் தேவையான அனுமதிக்கு போதுமான இடம் இருக்கும்போது இந்த அணுகுமுறை ஒரு தனி ஆண்டெனா கூறுகளின் தேவையை குறைக்கலாம். வயர்லெஸ் தொகுதிகள், IoT கட்டுப்படுத்திகள், ஸ்மார்ட் ஹோம் உபகரணங்கள் மற்றும் ஒப்பீட்டளவில் நிலையான பலகை அமைப்பைக் கொண்ட பிற தயாரிப்புகளுக்கு இது பெரும்பாலும் கருதப்படுகிறது.

இருப்பினும், PCB ஆண்டெனா தானாகவே குறைந்த விலை அல்லது சிறப்பாக செயல்படும் விருப்பமாக இருக்காது. அதன் முடிவுகள் ஆண்டெனா வடிவியல், தரை விமானம், பலகை பொருட்கள், அருகிலுள்ள கூறுகள் மற்றும் இறுதி உறை ஆகியவற்றைப் பொறுத்தது.

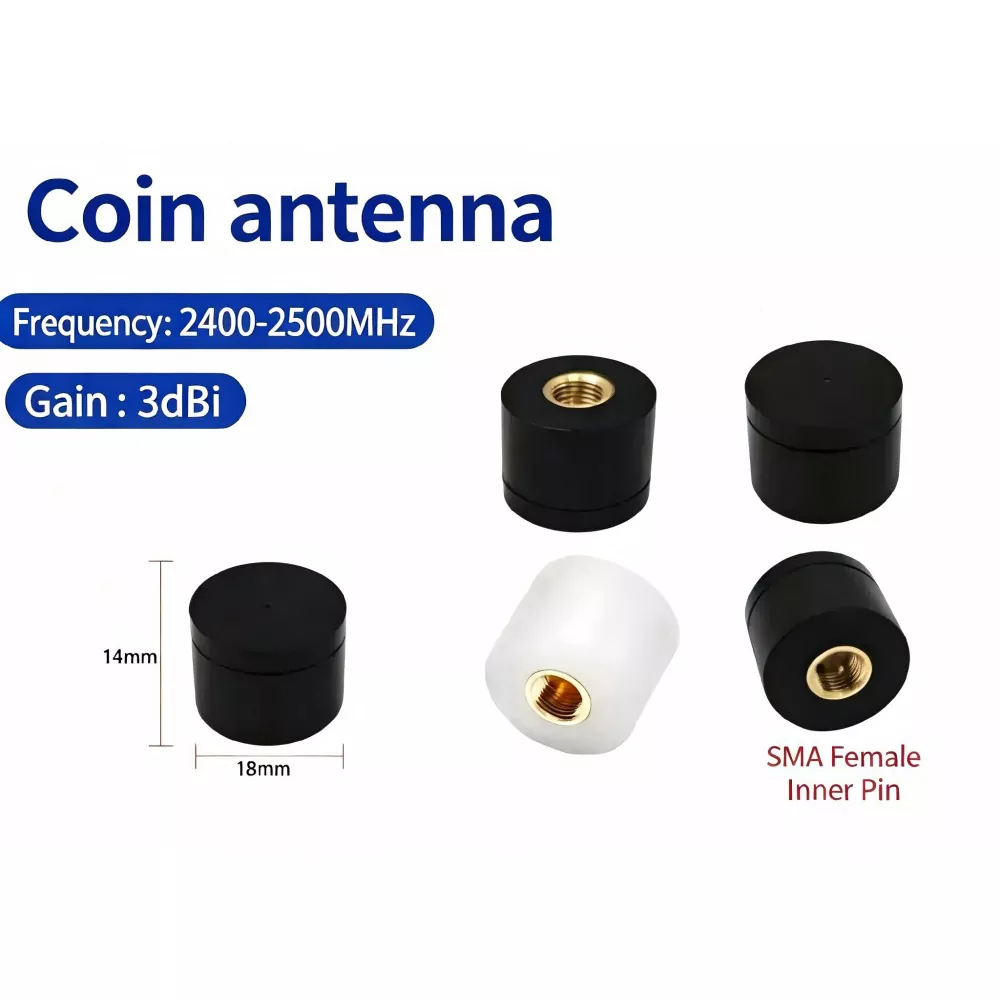

கியான்முவின்உள்ளமைக்கப்பட்ட ஆண்டெனா தீர்வுகள்வெவ்வேறு சாதன கட்டமைப்புகளுக்கான FPC-அடிப்படையிலான மற்றும் PCB-ஒருங்கிணைந்த அணுகுமுறைகள் இரண்டையும் உள்ளடக்கியது.

FPC ஆண்டெனா எதிராக PCB ஆண்டெனா: முக்கிய வேறுபாடுகள்

ஒவ்வொரு ஆண்டெனாவும் தயாரிப்புடன் எவ்வாறு பொருந்துகிறது என்பது நடைமுறை வேறுபாடு. ஒரு FPC ஆன்டெனா வேலைவாய்ப்பில் அதிக சுதந்திரத்தை வழங்குகிறது, அதே சமயம் PCB ஆண்டெனா அதைச் சுற்றி சர்க்யூட் போர்டு வடிவமைக்கப்படும்போது ஒருங்கிணைப்பை எளிதாக்கும்.

எந்த வகையிலும் உத்தேசிக்கப்பட்ட சாதனத்தில் சோதனை இல்லாமல் சிறந்த வயர்லெஸ் செயல்திறன் உத்தரவாதம் இல்லை.

1. நிறுவல் இடம் மற்றும் இயந்திர வடிவமைப்பு

கிடைக்கக்கூடிய இடம் பெரும்பாலும் மதிப்பிடுவதற்கான முதல் காரணியாகும்.

ஆன்டெனாவின் வளைவு வரம்புகள், பெருகிவரும் நிலைகள் மற்றும் மின்சாரத் தேவைகள் ஆகியவற்றைக் கருத்தில் கொண்டு, ஒரு FPC ஆண்டெனாவை ஒரு அடைப்புச் சுவரில் அல்லது ஒரு குறுகிய உள் பகுதிக்குள் வைக்கலாம். பேட்டரி, டிஸ்ப்ளே மற்றும் மெயின்போர்டு ஆகியவை கிடைக்கக்கூடிய இடத்தின் பெரும்பகுதியை ஆக்கிரமித்துள்ள சாதனங்களில் இது பயனுள்ளதாக இருக்கும்.

PCB ஆண்டெனாவிற்கு சர்க்யூட் போர்டில் பொருத்தமான பகுதி தேவை. அதன் தளவமைப்பு கதிர்வீச்சு உறுப்பு, தரை விமானம் மற்றும் பிற கூறுகளின் அனுமதி ஆகியவற்றைக் கணக்கிட வேண்டும்.

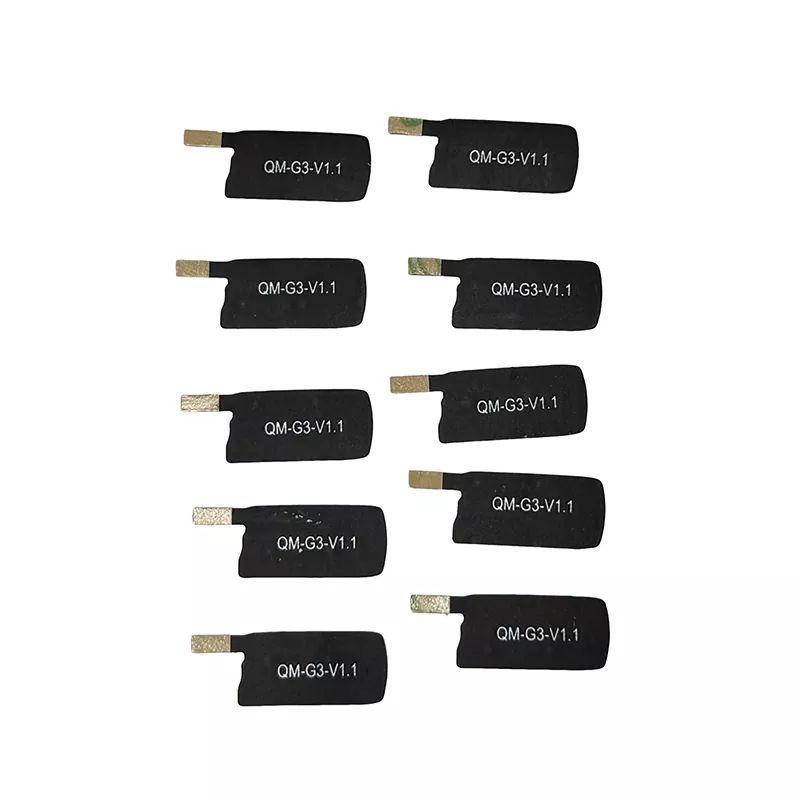

எடுத்துக்காட்டாக, இறுக்கமாக நிரம்பிய உள் அமைப்பைக் கொண்ட டேப்லெட், நெரிசலான பகுதிகளிலிருந்து விலகி வைக்கக்கூடிய நெகிழ்வான ஆண்டெனாவை மதிப்பிடுவதன் மூலம் பயனடையலாம். கியான்முவின்அல்ட்ரா மெல்லிய FPC டேப்லெட் ஆண்டெனாஇந்த வகை ஒருங்கிணைப்பை மதிப்பிடும்போது மதிப்பாய்வு செய்ய பொருத்தமான தயாரிப்பு ஆகும்.

இறுதித் தேர்வு ஆண்டெனாவின் பரிமாணங்களைக் காட்டிலும் முழுமையான இயந்திர வடிவமைப்பின் அடிப்படையில் இருக்க வேண்டும்.

2. RF செயல்திறன் மற்றும் சிக்னல் நிலைத்தன்மை

ஒரு நெகிழ்வான ஆண்டெனா தானாகவே வலுவான வரவேற்பை வழங்காது, மேலும் PCB-ஒருங்கிணைந்த ஆண்டெனா மிகவும் நிலையானதாக இருக்க வேண்டிய அவசியமில்லை.

செயல்திறன் இயக்க அதிர்வெண், ஆண்டெனா வடிவியல், மின்மறுப்பு பொருத்தம், தரை குறிப்பு, உறை பொருட்கள் மற்றும் சுற்றியுள்ள கூறுகளைப் பொறுத்தது. பேட்டரிகள், உலோக அடைப்புக்குறிகள், காட்சிகள் மற்றும் கேபிள்கள் அனைத்தும் நிறுவப்பட்ட ஆண்டெனாவைப் பாதிக்கலாம்.

ஆண்டெனாவைத் தேர்ந்தெடுக்கும் முன், பொறியாளர்கள் பின்வரும் அளவுருக்களை உறுதிப்படுத்த வேண்டும்:

• இயக்க அதிர்வெண் மற்றும் தேவையான அலைவரிசை

• மின்மறுப்பு மற்றும் VSWR

• ஆதாயம் மற்றும் கதிர்வீச்சு முறை

• தரை விமானம் மற்றும் ஆண்டெனா அனுமதி

• இணைப்பு மற்றும் தீவன கேபிள் தேவைகள்

• முடிக்கப்பட்ட உறையில் செயல்திறன்

சிறிய வயர்லெஸ் சாதனங்களுக்கு, உண்மையான நிறுவல் நிலையில் ஆண்டெனாவை சோதிப்பது மிகவும் முக்கியமானது. முழுமையான ஆண்டெனாவிலிருந்து பெறப்பட்ட முடிவுகள், ஆண்டெனா இறுதி தயாரிப்பில் கூடிய பிறகு அதன் செயல்திறனைக் குறிக்காது.

3. உற்பத்தி செலவு மற்றும் சட்டசபை

மொத்த செலவு ஆண்டெனா விலை மட்டுமல்ல, முழுமையான சாதன வடிவமைப்பைப் பொறுத்தது.

ஒரு PCB ஆண்டெனா, ஏற்கனவே உள்ள பலகை தளவமைப்பிற்குப் பொருந்தும்போது, ​​தனித்தனி பாகங்கள் மற்றும் அசெம்பிளி படிகளைக் குறைக்கலாம். இருப்பினும், வடிவமைப்பிற்கு PCB பரிமாணங்கள், ரூட்டிங் அல்லது கூறுகளின் இடம் ஆகியவற்றில் மாற்றங்கள் தேவைப்பட்டால், அந்த மாற்றங்கள் வளர்ச்சிப் பணிகளை அதிகரிக்கலாம்.

ஒரு FPC ஆண்டெனா ஒரு தனி அங்கமாகும், மேலும் கூடுதல் ஃபிக்சிங் பொருட்கள், ஒரு கேபிள் அல்லது ஒரு இணைப்பான் தேவைப்படலாம். ஆயினும்கூட, இது ஒரு பெரிய PCB அல்லது உறை மறுவடிவமைப்பைத் தவிர்க்கும்போது மிகவும் நடைமுறைக்குரியதாக இருக்கலாம்.

OEM திட்டங்களுக்கு, பின்வரும் செலவுகளை ஒப்பிடுக:

• ஆண்டெனா உருவாக்கம்

• PCB மற்றும் அடைப்பு மாற்றங்கள்

• கேபிள்கள், இணைப்பிகள் மற்றும் பெருகிவரும் பொருட்கள்

• சட்டசபை மற்றும் ஆய்வு

• முன்மாதிரி சோதனை மற்றும் RF ட்யூனிங்

• உற்பத்தி அளவு மற்றும் எதிர்பார்க்கப்படும் தேவை

ஒரே தொழில்நுட்பத் தேவைகளின் அடிப்படையில் மேற்கோள்களைக் கோருவது இரண்டு தொழில்நுட்பங்களையும் அவற்றின் அடிப்படைக் கூறுகளின் விலையைக் கொண்டு மதிப்பிடுவதை விட மிகவும் பயனுள்ள ஒப்பீட்டை வழங்குகிறது.

4. உங்கள் பயன்பாட்டிற்கு எந்த ஆண்டெனா பொருத்தமானது?

பொருத்தமான வடிவமைப்பு சாதனத்தின் உடல் அமைப்பு மற்றும் வயர்லெஸ் தேவைகளைப் பொறுத்தது.

அணியக்கூடிய மற்றும் கையடக்க சாதனங்கள்:ஒரு FPC ஆண்டெனா, உறை வளைந்திருக்கும் போது அல்லது உள் அமைப்பு ஒரு திடமான ஆண்டெனா அமைப்பிற்கு மட்டுப்படுத்தப்பட்ட இடத்தை விட்டுச் செல்லும் போது மதிப்பீடு செய்யத் தகுந்ததாக இருக்கலாம்.

ஸ்மார்ட் ஹோம் மற்றும் ஐஓடி தயாரிப்புகள்:இரண்டு விருப்பங்களும் பொருத்தமானதாக இருக்கலாம். முடிவு வயர்லெஸ் தரநிலை, பலகை தளவமைப்பு, அடைப்பு மற்றும் சட்டசபை செயல்முறை ஆகியவற்றைப் பொறுத்தது.

தொழில்துறை வயர்லெஸ் உபகரணங்கள்:போர்டு லேஅவுட் சரி செய்யப்பட்டு போதுமான அனுமதி கிடைக்கும் போது PCB ஆண்டெனா நன்றாக வேலை செய்யும். ஒரு FPC ஆண்டெனா மவுண்ட் செய்யும் இடம் கட்டுப்படுத்தப்படும் போது பயனுள்ளதாக இருக்கும்.

டேப்லெட் மற்றும் கையடக்க டெர்மினல்கள்:ஒரு நெகிழ்வான ஆண்டெனா கூடுதல் பொருத்துதல் விருப்பங்களை வழங்க முடியும், குறிப்பாக உட்புற அமைப்பு நெரிசலான போது. இறுதித் தேர்வுக்கு இன்னும் RF சரிபார்ப்பு தேவைப்படுகிறது.

கியான்முவின்தயாரிப்பு வரம்புவெவ்வேறு வயர்லெஸ் பயன்பாடுகளுக்கான உள் மற்றும் வெளிப்புற ஆண்டெனா வகைகளை உள்ளடக்கியது. சாதன வரைபடங்களுடன் கிடைக்கக்கூடிய தயாரிப்பு கட்டமைப்புகளை மதிப்பாய்வு செய்வது பொருத்தமான விருப்பங்களைக் குறைக்க உதவும்.

5. தனிப்பயன் ஆண்டெனாவிற்கு என்ன தகவல் தேவை?

மேற்கோள் அல்லது முன்மாதிரியைக் கோருவதற்கு முன், உத்தேசிக்கப்பட்ட பயன்பாட்டின் முக்கிய விவரங்களைத் தயாரிக்கவும்:

1. அலைவரிசை:தேவையான இயக்க அதிர்வெண்கள் மற்றும் வயர்லெஸ் தரநிலைகளைக் குறிப்பிடவும்.

2. கிடைக்கும் பரிமாணங்கள்:அதிகபட்ச ஆண்டெனா அளவு மற்றும் கிடைக்கக்கூடிய நிறுவல் பகுதியை வழங்கவும்.

3. சாதன அமைப்பு:PCB வரைபடங்கள், உறை பரிமாணங்கள் மற்றும் அருகிலுள்ள உலோகக் கூறுகள் அல்லது பேட்டரிகளின் நிலைகளைப் பகிரவும்.

4. RF தேவைகள்:இலக்கு மின்மறுப்பு, அலைவரிசை, VSWR, ஆதாயம் மற்றும் பிற பொருந்தக்கூடிய செயல்திறன் அளவுகோல்களை அடையாளம் காணவும்.

5. இணைப்பு முறை:வடிவமைப்பிற்கு நேரடி PCB இணைப்பு, கோஆக்சியல் கேபிள், IPEX இணைப்பு அல்லது வேறு இடைமுகம் தேவையா என்பதை உறுதிப்படுத்தவும்.

6. சோதனை தேவைகள்:தேவையான RF அளவீடுகள் அல்லது தயாரிப்பு-நிலை சரிபார்ப்பைக் குறிப்பிடவும்.

7. உற்பத்தித் திட்டம்:முன்மாதிரி அளவு, எதிர்பார்க்கப்படும் ஆர்டர் அளவு மற்றும் மேம்பாட்டு அட்டவணை ஆகியவற்றை வழங்கவும்.

இந்த விவரங்கள் ஒரு FPC ஆண்டெனா, PCB ஆண்டெனா அல்லது மற்றொரு உள்ளமைக்கப்பட்ட ஆண்டெனா அமைப்பு திட்டத்திற்கு பொருத்தமானதா என்பதை தீர்மானிக்க உதவுகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

PCB ஆண்டெனாவை விட FPC ஆண்டெனா சிறந்ததா?

எல்லா பயன்பாட்டிலும் இல்லை. FPC ஆண்டெனாக்கள் உடல் வேலையில் அதிக நெகிழ்வுத்தன்மையை வழங்குகின்றன, அதே சமயம் PCB ஆண்டெனாக்கள் பலகை தளவமைப்பு போதுமான இடத்தை வழங்கும் போது ஒருங்கிணைப்பை எளிதாக்கும். சரியான தேர்வு சாதன அமைப்பு மற்றும் RF தேவைகளைப் பொறுத்தது.

FPC மற்றும் PCB ஆண்டெனாக்கள் Wi-Fi மற்றும் Bluetooth ஐ ஆதரிக்க முடியுமா?

ஆம். 2.4 ஜிகாஹெர்ட்ஸ் தயாரிப்புகள் உட்பட, வைஃபை மற்றும் புளூடூத் பயன்பாடுகளுக்காக இரண்டையும் வடிவமைக்க முடியும். இணக்கத்தன்மை ஆண்டெனா வடிவமைப்பு, அலைவரிசை, பொருத்தம் மற்றும் நிறுவல் நிலைமைகளைப் பொறுத்தது.

PCB ஆண்டெனா எப்போதும் குறைவாகவே செலவாகுமா?

இல்லை. PCB ஆண்டெனா தனித்தனி கூறுகள் மற்றும் அசெம்பிளி வேலைகளை குறைக்கலாம், ஆனால் PCB மறுவடிவமைப்புகள் வளர்ச்சி செலவுகளை சேர்க்கலாம். ஒரு FPC ஆண்டெனா மெயின்போர்டில் அல்லது அடைப்பில் பெரிய மாற்றங்களைத் தவிர்க்கும் போது மிகவும் சிக்கனமாக இருக்கலாம்.

உள்ளமைக்கப்பட்ட ஆண்டெனாவின் செயல்திறனை என்ன பாதிக்கிறது?

இயக்க அதிர்வெண், ஆண்டெனா வடிவியல், தரை விமானம், மின்மறுப்பு பொருத்தம், உறை பொருட்கள் மற்றும் அருகிலுள்ள கூறுகள் அனைத்தும் செயல்திறனை பாதிக்கலாம். முடிக்கப்பட்ட சாதனத்தில் சோதனை செய்வது அவசியம்.

Qianmu தனிப்பயனாக்கப்பட்ட FPC ஆண்டெனாவை வழங்க முடியுமா?

Qianmu இன் FPC ஆண்டெனா பக்கம் பரிமாணங்கள், அதிர்வெண், இணைப்பிகள், கேபிள்கள் மற்றும் நிறுவல் முறைகள் உட்பட கிடைக்கக்கூடிய தனிப்பயனாக்குதல் விருப்பங்களை விவரிக்கிறது. இறுதி விவரக்குறிப்புகள் திட்டத்தின் RF மற்றும் இயந்திரத் தேவைகளுக்கு எதிராக உறுதிப்படுத்தப்பட வேண்டும்.

FPC மற்றும் PCB ஆண்டெனாக்களுக்கு இடையே தேர்வு

ஒரு FPC ஆண்டெனாவிற்கும் PCB ஆண்டெனாவிற்கும் இடையிலான முடிவு சாதனத்தின் தளவமைப்பு, இயக்க அதிர்வெண் மற்றும் தேவையான வயர்லெஸ் செயல்திறன் ஆகியவற்றுடன் தொடங்க வேண்டும். நிறுவல் நெகிழ்வுத்தன்மை, அசெம்பிளி படிகள் மற்றும் மொத்த மேம்பாட்டு செலவு ஆகியவை ஒன்றாக மதிப்பிடப்பட வேண்டும்.

கச்சிதமான எலக்ட்ரானிக் தயாரிப்புகளுக்கு, ஆண்டெனாவின் நிலையை முன்கூட்டியே உறுதிசெய்து, அதன் உத்தேசித்துள்ள உறையில் வடிவமைப்பைச் சோதிப்பது, வளர்ச்சியின் பிற்பகுதியில் தவிர்க்கக்கூடிய மாற்றங்களைக் குறைக்கலாம்.

பொருத்தமான விருப்பத்தை மதிப்பிட, Qianmu இன் FPC ஆண்டெனா தீர்வுகள் மற்றும் பிற உள்ளமைக்கப்பட்ட ஆண்டெனா விருப்பங்களை உங்கள் சாதனத் தேவைகளுடன் மதிப்பாய்வு செய்யவும்.
