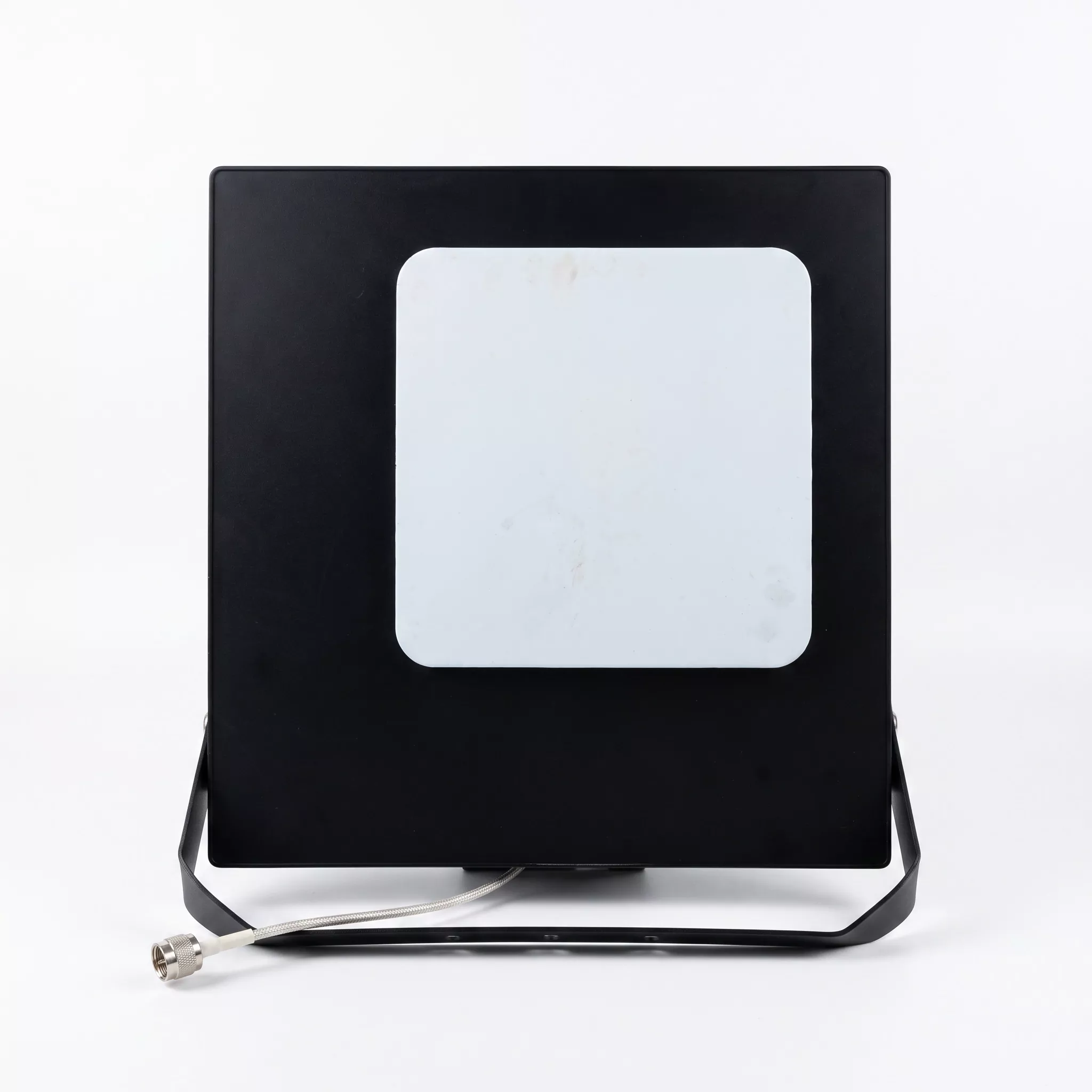

ஸ்பாட்லைட் ஆண்டெனா

ஸ்பாட்லைட் ஆண்டெனா, அலங்கார ஸ்பாட்லைட் வகை அல்லது உருமறைப்பு ஃப்ளட்லைட் பேஸ் ஸ்டேஷன் ஆண்டெனா என்றும் அறியப்படுகிறது, இது வெளிப்புற திசை வெளிப்புற தொடர்பு ஆண்டெனா ஆகும். அதன் வீடுகள் வெளிப்புற லைட்டிங் ஸ்பாட்லைட்களின் வடிவமைப்பை துல்லியமாக பிரதிபலிக்கிறது, 4G/5G RF கதிர்வீச்சு அலகுகளை விளக்கு உடலுக்குள் ஒருங்கிணைத்து சிக்னல் பரிமாற்றம் மற்றும் வரவேற்பை நகர்ப்புற நிலப்பரப்பு மேம்பாட்டுடன் இணைக்கிறது. இது கூடுதல் சிக்னல் கோபுரங்களின் தேவையை நீக்குகிறது மற்றும் கூரைகள், கட்டிட முகப்புகள் அல்லது தளங்களில் நிறுவப்படலாம், பாரம்பரிய ஆண்டெனாக்களுடன் தொடர்புடைய கட்டுமான அணுகல் மீதான பார்வைத் தடை மற்றும் சொத்துக் கட்டுப்பாடுகள் போன்ற பொதுவான சிக்கல்களை அடிப்படையில் தீர்க்கும். கியான்மு கம்யூனிகேஷன்ஸின் இந்த ஆண்டெனா ஒரு வைட்பேண்ட் டூயல்-போலரைஸ்டு டைரக்ஷனல் பேஸ் ஸ்டேஷன் ஆண்டெனா ஆகும், இது உட்புற-வெளிப்புற ஒத்துழைப்பு ஆழமான கவரேஜ் திட்டங்களுக்காக வடிவமைக்கப்பட்ட ஒரு முக்கிய RF பாகமாக செயல்படுகிறது. சந்தையில் கிடைக்கும் எளிய சாயல்களைப் போலன்றி, எங்கள் ஆண்டெனா அதன் குழி கட்டமைப்பிற்குள் உகந்த மின்காந்த தனிமைப்படுத்தலைக் கொண்டுள்ளது, விளக்கு வீடுகள் RF கதிர்வீச்சைத் தடுக்காது என்பதை உறுதி செய்கிறது. இது சிறந்த உருமறைப்பு அழகியல் மற்றும் உயர் RF செயல்திறன் ஆகிய இரண்டையும் வழங்குகிறது, இது உலகளவில் தகவல் தொடர்பு உள்கட்டமைப்பு மேம்படுத்தல் திட்டங்களுக்கு ஏற்றதாக அமைகிறது.

வேலை செய்யும் கொள்கை

1. சிக்னல் பரிமாற்றம் மற்றும் வரவேற்பின் அடிப்படைக் கோட்பாடுகள்

முழு ஸ்பாட்லைட் ஆண்டெனா நான்கு முக்கிய கூறுகளைக் கொண்டுள்ளது: RF கதிர்வீச்சு அலகு, உலோக பிரதிபலிப்பு பின் குழு, நீர்ப்புகா உருமறைப்பு வீடுகள் மற்றும் இரட்டை N-வகை இணைப்பிகள்.

① சிக்னல் டிரான்ஸ்மிஷன்: RRU சாதனம் ரேடியோ அலைவரிசை மின் சமிக்ஞைகளை வெளியிடுகிறது, இவை இரண்டு N-K இணைப்பிகள் வழியாக ஆண்டெனாவில் உள்ள உள் அலுமினியம் கதிர்வீச்சு கூறுகளுக்கு அனுப்பப்படுகின்றன. இந்த சமிக்ஞைகள் 698-3600 மெகா ஹெர்ட்ஸ் வரம்பில் அதிர்வுத் துவாரங்கள் மூலம் மின்காந்த அலைகளாக மாற்றப்பட்டு, பின்னர் 65° கிடைமட்ட திசைக் கற்றை மூலம் வெளிப்புறமாக கதிர்வீச்சு, இலக்கு கட்டிடத்தின் தளங்களை துல்லியமாக மறைக்கிறது.

②சிக்னல் வரவேற்பு: கட்டிடத்தில் உள்ள மொபைல் போன்கள் மற்றும் IoT சாதனங்கள் மூலம் உமிழப்படும் அப்ஸ்ட்ரீம் மின்காந்த அலைகள் ஆன்டெனாவால் சர்வ திசையில் படம்பிடிக்கப்படுகின்றன. பிரதிபலிப்பான் குறுக்கீடு சமிக்ஞைகளை சேகரித்து வடிகட்டுகிறது, மின்காந்த அலைகளை மின் சமிக்ஞைகளாக மாற்றுகிறது, அவை மீண்டும் அடிப்படை நிலைய உபகரணங்களுக்கு அனுப்பப்படுகின்றன, இதன் மூலம் இருதரப்பு தகவல்தொடர்புகளை நிறைவு செய்கிறது.

2. சிக்னல் அல்லாத குறைப்புக்கு உகந்த மையத்துடன் கூடிய உருமறைப்பு ஷெல்

பெரும்பாலான குறைந்த விலை ஆண்டெனாக்கள் நிலையான பிளாஸ்டிக் வீடுகளைப் பயன்படுத்துகின்றன, இதன் விளைவாக RF இழப்பு 15% ஐ விட அதிகமாக உள்ளது, இது பலவீனமான சமிக்ஞைகள் மற்றும் செல் விளிம்புகளில் மந்தமான நெட்வொர்க் வேகத்திற்கு வழிவகுக்கிறது. கியான்மு கம்யூனிகேஷன்ஸ் ஃபேக்டரி ஒரு மாற்றியமைக்கப்பட்ட UABS வெளிப்படையான அலை வீட்டை உருவாக்கியுள்ளது, ஆய்வக அளவீடுகள் RF இழப்பை 6.2% மட்டுமே காட்டுகின்றன. ஒரு அடுக்கு அலுமினிய கதிர்வீச்சு வரிசையுடன் இணைந்து, வழக்கமான வீடுகளில் உலோக அடைப்புக்குறிகளால் ஏற்படும் பாதுகாப்பு விளைவை இது தவிர்க்கிறது, அதே நிலைமைகளின் கீழ் டவுன்லிங்க் நெட்வொர்க் வேகத்தில் 30% அதிகரிப்பை அடைகிறது. வெக்டர் நெட்வொர்க் பகுப்பாய்விகளிடமிருந்து மூல அளவீட்டுத் தரவு கோரிக்கையின் பேரில் கிடைக்கும்.

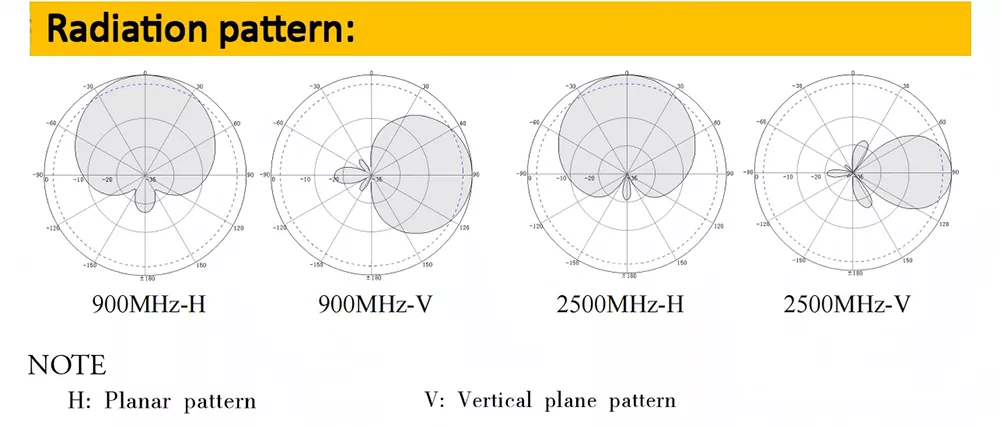

தொழில்நுட்ப விவரக்குறிப்புகள்

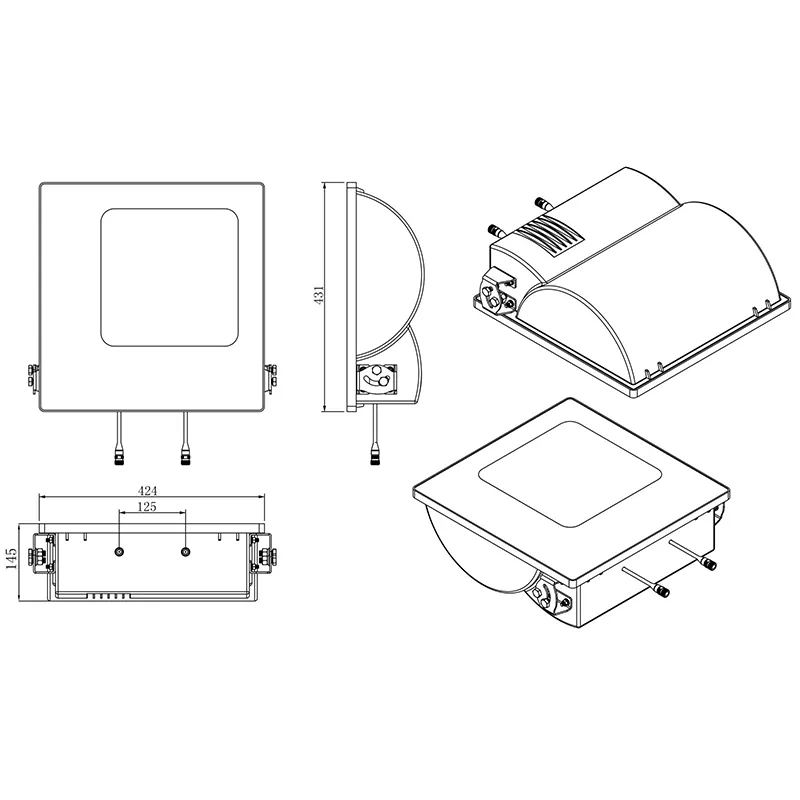

இயந்திர கட்டமைப்பு அளவுருக்கள்

கொள்முதல் மற்றும் தேர்வு வழிகாட்டி

1. அதிர்வெண் பேண்ட் கவரேஜை உறுதிப்படுத்துவதற்கு முன்னுரிமை கொடுங்கள். சீனாவின் பிரதான 5G 3.5GHz இசைக்குழுவிற்கு, 1710-3600MHz ஐ ஆதரிக்கும் வைட்பேண்ட் ஸ்பாட்லைட் ஆண்டெனாக்களைத் தேர்ந்தெடுப்பது அவசியம். அதிகபட்சம் 2700MHz கொண்ட பழைய ஆண்டெனாக்களால் தற்போதைய 5G நெட்வொர்க்குகளை ஆதரிக்க முடியாது மேலும் பின்னர் முழுமையாக மாற்ற வேண்டியிருக்கும், திட்டச் செலவுகள் கணிசமாக அதிகரிக்கும்.

2. உண்மையான RF அளவுருக்களை சரிபார்த்து, தவறாக வழிநடத்தும் விவரக்குறிப்புகளை நிராகரிக்கவும். வாங்குவதற்கு முன், சப்ளையர்கள் அதே மாதிரிக்கு அளவிடப்பட்ட வெக்டர் நெட்வொர்க் அனலைசர் வளைவுகளை வழங்க வேண்டும், மூன்று முக்கிய குறிகாட்டிகளை சரிபார்ப்பதில் கவனம் செலுத்துகிறது: ஆதாயம், VSWR மற்றும் முன்-பின்-பின் விகிதம். சந்தையில் குறைந்த விலை தயாரிப்புகள் பெரும்பாலும் லாபத்தை மிகைப்படுத்துகின்றன, இதன் விளைவாக உண்மையான கவரேஜ் தூரம் 40% க்கும் அதிகமாக குறைக்கப்படுகிறது.

3. வெளிப்புற பாதுகாப்பு மற்றும் பொருட்களுக்கு முக்கியத்துவம்: அடிக்கடி மழை மற்றும் சூறாவளி ஏற்படும் கடலோரப் பகுதிகளில், வானிலை-எதிர்ப்பு UABS உறைகளுடன் இணைந்து டை-காஸ்ட் அலுமினிய அதிர்வுகளை பயன்படுத்த வேண்டும். மெல்லிய இரும்புத் தாள் அதிர்வுகள் மற்றும் சாதாரண பிளாஸ்டிக் உறைகள் 1-2 ஆண்டுகளுக்குப் பிறகு அரிப்பு மற்றும் நீர் உட்செலுத்தலுக்கு ஆளாகின்றன, இதன் விளைவாக காலப்போக்கில் மிக அதிக பராமரிப்பு செலவுகள் ஏற்படும்.

4. உள்நாட்டில் R&D மற்றும் உற்பத்தித் திறன்களைக் கொண்ட உற்பத்தியாளர்களைத் தேர்ந்தெடுக்கவும். இடைத்தரகர்களுக்கு ஆராய்ச்சி மற்றும் மேம்பாடு, தரக் கட்டுப்பாடு இல்லை, மேலும் தனிப்பயனாக்கம், சோதனை அறிக்கைகள் அல்லது விற்பனைக்குப் பிந்தைய தொழில்நுட்ப ஆதரவை வழங்க முடியாது. அசல் உற்பத்தியாளர்களுடன் நேரடியாக இணைப்பதன் மூலம், துணைப் பொருட்கள், தனிப்பயனாக்கப்பட்ட அளவுருக்கள், விரைவான விற்பனைக்குப் பிந்தைய சேவை மற்றும் பெரிய அளவிலான ஆர்டர்களுக்கான நிலையான விநியோகம் ஆகியவற்றின் ஒத்திசைக்கப்பட்ட விநியோகத்தை செயல்படுத்துகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இந்த ஸ்பாட்லைட் ஆண்டெனா எந்த தகவல்தொடர்பு அதிர்வெண் பட்டைகளை முழுமையாக உள்ளடக்கும்? இது 5G ஐ ஆதரிக்கிறதா?

ப: 698-960 மெகா ஹெர்ட்ஸ் மற்றும் 1710-3600 மெகா ஹெர்ட்ஸ் அதிர்வெண் அலைவரிசைகளில் ஆண்டெனா இயங்குகிறது, இது 2ஜி ஜிஎஸ்எம், 3ஜி யுஎம்டிஎஸ் மற்றும் 4ஜி எல்டிஇ ஆகியவற்றின் அனைத்து பேண்டுகளுக்கும் முழுமையாக இணக்கமாக உள்ளது. இது முக்கிய உள்நாட்டு 5G NR இசைக்குழுக்கள் N41/N78 மற்றும் வெளிநாட்டு நாடுகளில் உள்ள முக்கிய 5G இசைக்குழுக்களை ஆதரிக்கிறது. ஒரு ஒற்றை வரிசைப்படுத்தல், கட்டம் கட்டமாக ஆண்டெனா மாற்றியமைக்க வேண்டிய அவசியம் இல்லாமல் கூட்டு 4G+5G கவரேஜை செயல்படுத்துகிறது.

Q2: இது OEM/ODM தனிப்பயனாக்கத்தை ஆதரிக்கிறதா? எந்த அளவுருக்கள் மாற்றப்படலாம்?

ப: மூலத்தில் ஒரு தொழிற்சாலையாக, நாங்கள் முழு பரிமாண தனிப்பயனாக்குதல் சேவைகளை வழங்குகிறோம்: அனுசரிப்பு ஆண்டெனா ஆதாயம், பீம் அகலம், இணைப்பான் வகை (N/4.3-10), வீட்டு நிறம் மற்றும் உடல் சில்க்-ஸ்கிரீன் லோகோ. சிறப்பு நாரோபேண்ட் வெளிநாட்டு திட்டங்களுக்கு, எங்கள் R&D குழு RF ஆஸிலேட்டரை மீண்டும் டியூன் செய்யலாம்.

Q3: நிறுவனம் ஆன்-சைட் தொழிற்சாலை தணிக்கைகளை ஆதரிக்கிறதா? தகுதி ஆவணங்களை வழங்க முடியுமா?

ப: Shenzhen Qianmu Communication Technology Co., Ltd. ஒரு நாள் முன்னதாகவே பார்வையாளர்களுக்கு தொழிற்சாலை சுற்றுப்பயணங்களை ஒரு நாள் முன்னதாகவே வழங்குகிறது, இது உற்பத்தி வசதி, உற்பத்திக் கோடுகள் மற்றும் RF ஆய்வகத்தை அணுக அனுமதிக்கிறது. முழு ISO, CE, FCC மற்றும் RoHS சான்றிதழ்கள், மூன்றாம் தரப்பு சோதனை அறிக்கைகளுடன், மின்னணு வடிவத்தில் இலவசமாகக் கிடைக்கும்; ஏல நோக்கங்களுக்காக அதிகாரப்பூர்வ முத்திரைகளுடன் அசல் அச்சிடப்பட்ட நகல்களை வழங்கலாம்.
