பேனல் ஆண்டெனா

ஒரு திசை பிளாட் பேனல் ஆண்டெனா என்றால் என்ன

எங்கள் 14DBI சுவரில் பொருத்தப்பட்ட திசை பிளாட்-பேனல் ஆண்டெனா என்பது அதிக-ஆதாய குறுகிய-பீம் திசைக் கதிர்வீச்சு ஆண்டெனா ஆகும், இது குறிப்பாக உட்புற நீண்ட தூர வைஃபை நெட்வொர்க்கிங், வெளிப்புற அடிப்படை நிலைய சமிக்ஞை வரவேற்பு மற்றும் வயர்லெஸ் சிக்னல் பெருக்க பொறியியல் ஆகியவற்றிற்காக வடிவமைக்கப்பட்டுள்ளது. வழக்கமான சர்வ திசை ஆண்டெனா சிக்னல்கள் 360° விநியோகிக்கப்படுகின்றன மற்றும் பரிமாற்ற தூரம் குறைவாக உள்ளது; ரேடியோ அலைவரிசை சமிக்ஞைகளைச் சேகரிக்கவும், ரேடியோ அதிர்வெண் ஆற்றலை ஒரே திசையில் குவிக்கவும், தொலைதூர பரிமாற்ற திறன்களை கணிசமாக மேம்படுத்த, திசை ஆண்டெனாக்கள் அவற்றின் பின் பிரதிபலிப்பான்களை நம்பியுள்ளன. எங்களின் பெருமளவில் உற்பத்தி செய்யப்படும் உட்புற மற்றும் வெளிப்புற இரட்டை-நோக்கு ஆண்டெனா ஒரு ஒருங்கிணைந்த சீல் செய்யப்பட்ட பிளாஸ்டிக் வீடுகளைக் கொண்டுள்ளது, நீர்ப்புகா மற்றும் தூசிப் புகாதது, சுவர் பொருத்துவதை ஆதரிக்கிறது, GSM, 4G, 5G, வைஃபை டூயல்-பேண்ட், 433 இன்டர்நெட் ஆஃப் திங்ஸ் குறைந்த அதிர்வெண் கொண்ட பல-பேண்ட், RG58 இன்டர்நெட், RG58, RG58 இல் உள்ள பொதுவான ஃபீடர்கள் மற்றும் லாஸ் கனெக்ட், RG58 உடன் நிலையானது. ஆண், இது தகவல்தொடர்பு பொறியியல் மற்றும் ஐஓடி திட்டங்களில் அதிக கவரேஜ் கொண்ட பிளாட்-பேனல் ஆண்டெனா தீர்வு.

ஆண்டெனா எவ்வாறு செயல்படுகிறது

பல வாடிக்கையாளர்கள் பிளாட் பேனல் வடிவமைப்பு தோற்றத்திற்கு மட்டுமே என்று தவறாக கருதுகின்றனர். இருப்பினும், திசை பிளாட் பேனல் ஆண்டெனா அதன் உள் பல அடுக்கு அமைப்பு மூலம் கவனம் செலுத்திய சமிக்ஞை பரிமாற்றம் மற்றும் வரவேற்பை அடைகிறது. வெக்டர் நெட்வொர்க் பகுப்பாய்விகள், RF அனிகோயிக் அறைகள் மற்றும் மின்காந்த உருவகப்படுத்துதல் பகுப்பாய்வு உள்ளிட்ட தொழில்முறை சோதனைக் கருவிகள் மூலம் வேலை செய்யும் கொள்கையை சரிபார்க்க முடியும்.

1. ஆஸிலேட்டர் ரேடியேஷன் மற்றும் மெட்டல் ரிஃப்ளெக்டர் பீம்-ஃபோகசிங் ப்ரிசிபிள்

RF சிக்னல்களை அனுப்புவதற்கும் பெறுவதற்கும் உள்ளக வரிசை ஆஸிலேட்டர் பொறுப்பாகும். ஆஸிலேட்டருக்குப் பின்னால் நிலைநிறுத்தப்பட்ட உலோகப் பிரதிபலிப்பான், முன் திசையை நோக்கி பின்னோக்கி மற்றும் பக்கவாட்டில் கதிர்வீச்சு சிக்னல்களைப் பிரதிபலிக்கிறது, பீம் அகலத்தைக் குறைத்து சமிக்ஞை செறிவை மேம்படுத்துகிறது. இந்த அமைப்பு 14dBi வரை அதிக ஆதாய செயல்திறனை அடைய ஆண்டெனாவை செயல்படுத்துகிறது.

அளவிடப்பட்ட ஒப்பீடு: ஒரு நிலையான 3dBi சர்வ திசை ஆண்டெனா பொதுவாக திறந்த சூழலில் சுமார் 300 மீட்டர் பரிமாற்ற தூரத்தை வழங்குகிறது, அதே நேரத்தில் 14dBi திசை ஆண்டெனா அதே நிலைமைகளின் கீழ் 1,200 மீட்டருக்கும் அதிகமான நிலையான பரிமாற்ற தூரத்தை அடைய முடியும்.

2. மல்டி-பேண்ட் ரெசனன்ட் மேட்சிங் அமைப்பு

அக ஆஸிலேட்டர் பரந்த அதிர்வெண் இணக்கத்தன்மையை அடைய பல-ஸ்லாட் வரிசை வடிவமைப்பை ஏற்றுக்கொள்கிறது. இது 700–960MHz செல்லுலார் நெட்வொர்க்குகள், 2.4GHz/5.8GHz WiFi மற்றும் 433MHz IoT பயன்பாடுகள் உட்பட பல வயர்லெஸ் அதிர்வெண் பட்டைகளை ஆதரிக்கிறது. ஒரு ஆண்டெனா பல்வேறு வயர்லெஸ் சாதனங்களை அடிக்கடி மாற்றாமல் ஆதரிக்க முடியும், இது சரக்கு செலவுகளைக் குறைக்க உதவுகிறது மற்றும் பொறியியல் நிர்வாகத்தை எளிதாக்குகிறது.

3. RG58 ஃபீடர் கேபிளுடன் குறைந்த இழப்பு சமிக்ஞை பரிமாற்றம்

டிரான்ஸ்மிஷனின் போது சிக்னல் இழப்பைக் குறைக்க, ஆன்டெனா இரட்டை அடுக்கு பாதுகாப்பு அமைப்புடன் கூடிய RG58 கோஆக்சியல் ஃபீடர் கேபிளைப் பயன்படுத்துகிறது. நீட்டிக்கப்பட்ட கேபிள் நிறுவல் தூரங்களில் கூட, நிற்கும் அலை விகிதம் நிலையானதாக இருக்கும், இது நீண்ட தூர வயரிங் மூலம் ஏற்படும் குறிப்பிடத்தக்க சிக்னல் தேய்மானத்தைத் தடுக்கிறது.

4. குறுக்கீடு எதிர்ப்பு வெளிப்புற பாதுகாப்பு வடிவமைப்பு

இந்த அடைப்பு சுடர்-தடுப்பு ஏபிஎஸ் பொருளால் ஆனது மற்றும் வெளிப்புற மழை, தூசி மற்றும் தொழில்துறை மின்காந்த குறுக்கீடு ஆகியவற்றிலிருந்து உள் கூறுகளைப் பாதுகாக்க சீல் செய்யப்பட்ட கட்டமைப்பைக் கொண்டுள்ளது. இந்த வடிவமைப்பு நீண்ட கால வெளிப்புற செயல்பாட்டின் போது ஆஸிலேட்டர் ஆக்சிஜனேற்றம் மற்றும் சமிக்ஞை செயல்திறன் சறுக்கல் ஆகியவற்றைத் தடுக்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: திசை பிளாட்-பேனல் ஆண்டெனாவின் ஊட்ட நீளம் மற்றும் RF இணைப்பியை மாற்ற முடியுமா?

ப: தனிப்பயனாக்கம் ஆதரிக்கப்படுகிறது. நிலையான ஆண்டெனா ஃபீடர்களை 1 மீட்டர் முதல் 15 மீட்டர் வரை எந்த நீளத்திற்கும் தனிப்பயனாக்கலாம். SMA ஆண் மற்றும் பெண் இணைப்பிகள், N ஹெட், BNC ஆகியவற்றை தேவைக்கேற்ப மாற்றிக்கொள்ளலாம். பெரிய ஆர்டர்களுக்கு, ஷெல்லில் உள்ள லோகோவை தனிப்பயனாக்க பட்டுத் திரையிடலாம்.

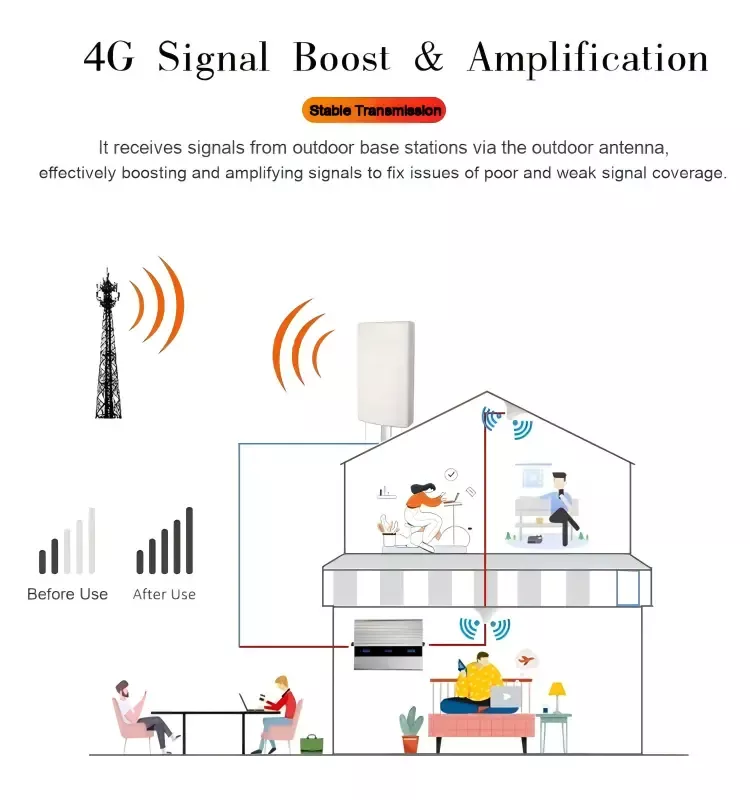

Q2: இந்த பிளாட்-பேனல் ஆண்டெனாவை 4G சிக்னல் பெருக்கி மற்றும் WiFi பிரிட்ஜ் என இரண்டாகப் பயன்படுத்த முடியுமா?

ப: சரியாக. எங்கள் ஆண்டெனா GSM/4G/5G/2.4G/5.8G என்ற பல பேண்டுகளை உள்ளடக்கியது, மேலும் சிக்னல் ரிப்பீட்டர்கள், வயர்லெஸ் பிரிட்ஜ்கள் மற்றும் 433 ஐஓடி தரவு பரிமாற்ற சாதனங்களுடன் இணக்கமானது. ஒரு செட் ஆன்டெனா பல பொறியியல் சாதனங்களுடன் இணக்கமானது.

Q3: உலோக சுவர்கள் மற்றும் எஃகு கட்டமைப்புகள் ஆண்டெனா சிக்னல்களை பாதிக்குமா?

A: உலோகத் தாள்கள் ரேடியோ அலைவரிசை சமிக்ஞைகளைப் பிரதிபலிக்கும் மற்றும் பாதுகாக்கும். நிறுவும் போது, ​​ஆண்டெனாவின் முன் கதிர்வீச்சு மேற்பரப்பு உலோகக் கவசத்தின் பெரிய பகுதிகளைத் தவிர்க்க வேண்டும். இதைத் தவிர்ப்பது சாத்தியமில்லை என்றால், வெவ்வேறு புள்ளிகளில் சமிக்ஞைகளைப் பெற கூடுதல் ஆண்டெனாவைச் சேர்க்கலாம், மேலும் பொறியாளர்கள் புள்ளி சரிசெய்தல் திட்டத்தை வழங்கலாம்.

கே 4: மழைக்காலத்தில் அதிக நேரம் வெளியில் பயன்படுத்தும் போது ஃபீடர் மூட்டு நீர் உட்புகுதல் மற்றும் ஷார்ட் சர்க்யூட் போன்ற பிரச்சனைகளை எவ்வாறு தீர்ப்பது?

ப: நிறுவிய பின், உலோக கூட்டு நிலையைச் சுற்றி நீர்ப்புகா மின் நாடாவை மடிக்கவும். வெளிப்புற துருவத்தில் பொருத்தப்பட்ட ஆண்டெனாவை மேம்படுத்தப்பட்ட நீர்ப்புகா கூட்டு மூலம் தனிப்பயனாக்கலாம், இதனால் மழைநீர் மூட்டு அரிப்பை முற்றிலும் தடுக்கிறது.
