NFC ஆண்டெனா

NFC-ஒருங்கிணைந்த மென்மையான ஆண்டெனா என்றால் என்ன? செயலில் உள்ள ஆண்டெனா என்றால் என்ன?

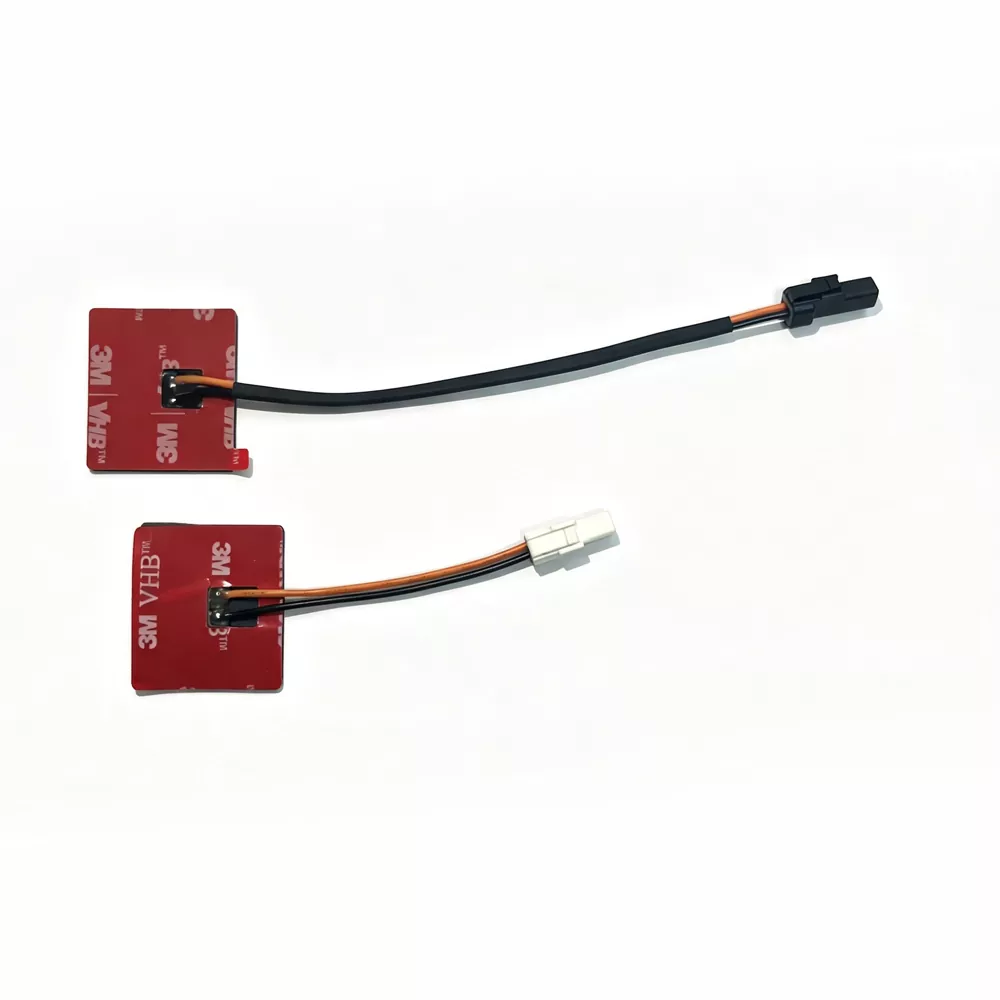

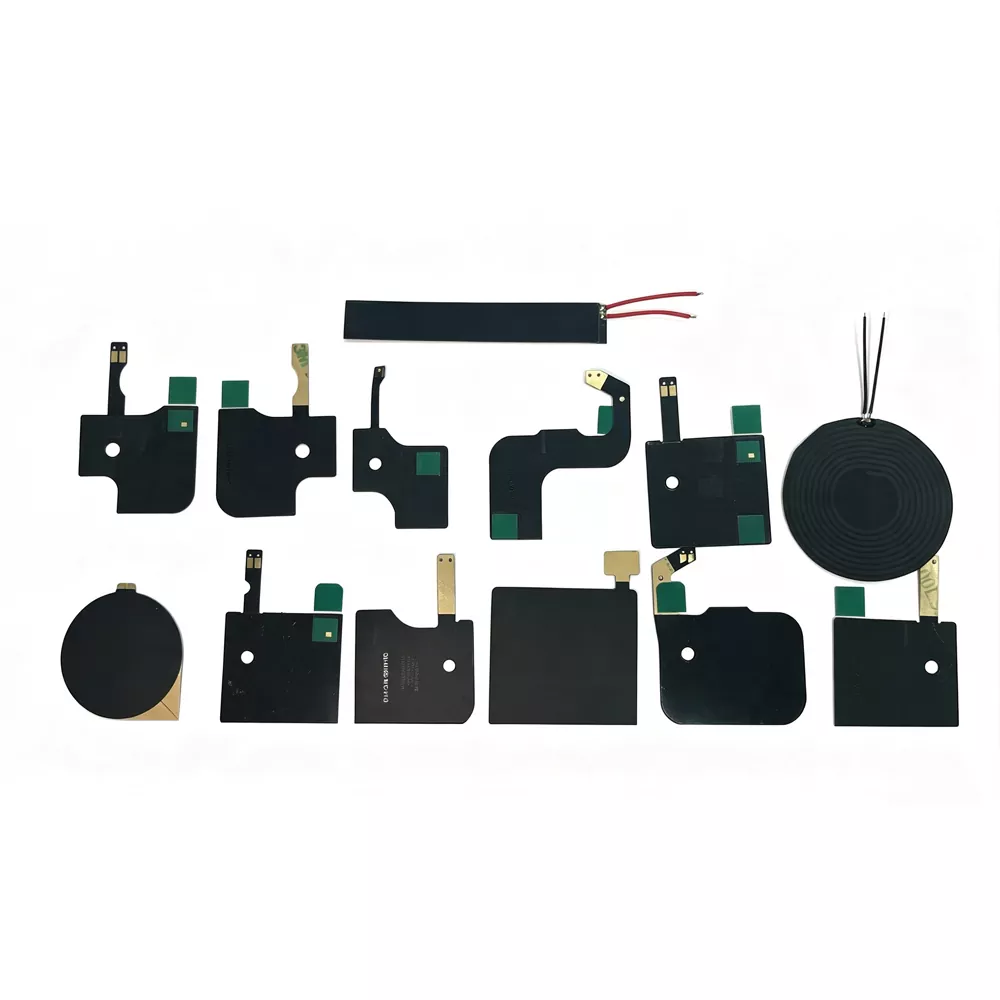

1.1 NFC உள்ளமைக்கப்பட்ட மென்மையான ஆண்டெனா (FPC நெகிழ்வான ஆண்டெனா)

NFC உள்ளமைக்கப்பட்ட நெகிழ்வான ஆண்டெனா (NFC Flexible Printed Circuit Antenna) என்பது ஒரு நெகிழ்வான அச்சிடப்பட்ட சர்க்யூட் போர்டு (FPC) அடி மூலக்கூறில் தயாரிக்கப்பட்டு 13.56 MHz அதிர்வெண் அலைவரிசையில் செயல்பட வடிவமைக்கப்பட்ட ஒரு வகை NFC ஆண்டெனா ஆகும். இது மின்னாற்பகுப்பு தாமிரத்தை கடத்தும் சுருள் பொருளாகப் பயன்படுத்துகிறது மற்றும் குறிப்பிட்ட திருப்பங்கள் மற்றும் வடிவியல் கட்டமைப்புகளுடன் தனிப்பயனாக்கப்பட்ட சுருள் வடிவங்களை உருவாக்க ஒரு துல்லியமான பொறித்தல் செயல்முறையைப் பயன்படுத்துகிறது. ஒரு ஃபெரைட் மேக்னடிக் ஃபிலிமுடன் தனிமைப்படுத்தப்பட்ட அடுக்காக இணைந்து, இந்த நெகிழ்வான ஆண்டெனாவை 3M பிசின் அல்லது பீல்-ஆஃப் மவுண்டிங் தீர்வுகள் மூலம் மின்னணு சாதனங்களில் எளிதாக ஒருங்கிணைக்க முடியும்.

முக்கிய கூறுகள்:

- FPC அடி மூலக்கூறு:0.14-0.27 மிமீ வரை தடிமன் கொண்ட இலகுரக மற்றும் வளைக்கக்கூடிய பண்புகளை வழங்கும் ஒரு நெகிழ்வான சர்க்யூட் போர்டு பொருள்.

- செப்பு சுருள்:மின்னாற்பகுப்பு செப்பு பொறித்தல் மூலம் உற்பத்தி செய்யப்படுகிறது, சுருள் அமைப்பு ஆண்டெனா தூண்டல் மற்றும் அதிர்வு அதிர்வெண் செயல்திறனை தீர்மானிக்கிறது.

- ஃபெரைட் அடுக்கு:உலோகக் குறுக்கீட்டைக் குறைக்கும், காந்தப்புலத் தனிமைப்படுத்தலை மேம்படுத்தும் மற்றும் சமிக்ஞை பரிமாற்றத் திசையை மேம்படுத்தும் உயர்-ஊடுருவக்கூடிய காந்தப் பொருள்.

- பிசின் அடுக்கு:அசல் 3M பிசின் பொருட்களைப் பயன்படுத்துகிறது, நம்பகமான பிணைப்பு வலிமை மற்றும் சிறந்த உயர் வெப்பநிலை எதிர்ப்பை வழங்குகிறது.

- இணைப்பு முறைகள்:IPEX டெர்மினல்கள், சாலிடரிங் ஹெட்ஸ், ஸ்பிரிங் தொடர்புகள் மற்றும் பிற தனிப்பயனாக்கப்பட்ட இடைமுகங்கள் உட்பட பல்வேறு இணைப்பு விருப்பங்களை ஆதரிக்கிறது.

1.2 NFC செயலில் உள்ள ஆண்டெனா

ஆக்டிவ் என்எப்சி ஆண்டெனா என்பது ஆன்டெனா அமைப்பைக் குறிக்கிறது, இது வழக்கமான என்எப்சி ஆண்டெனாவை அடிப்படையாகக் கொண்டு, செயலில் உள்ள தொடர்பு இல்லாத முன்பக்கம் அல்லது சிக்னல் பெருக்கம்/ஓட்டுநர் சுற்றுகளை ஒருங்கிணைக்கிறது.

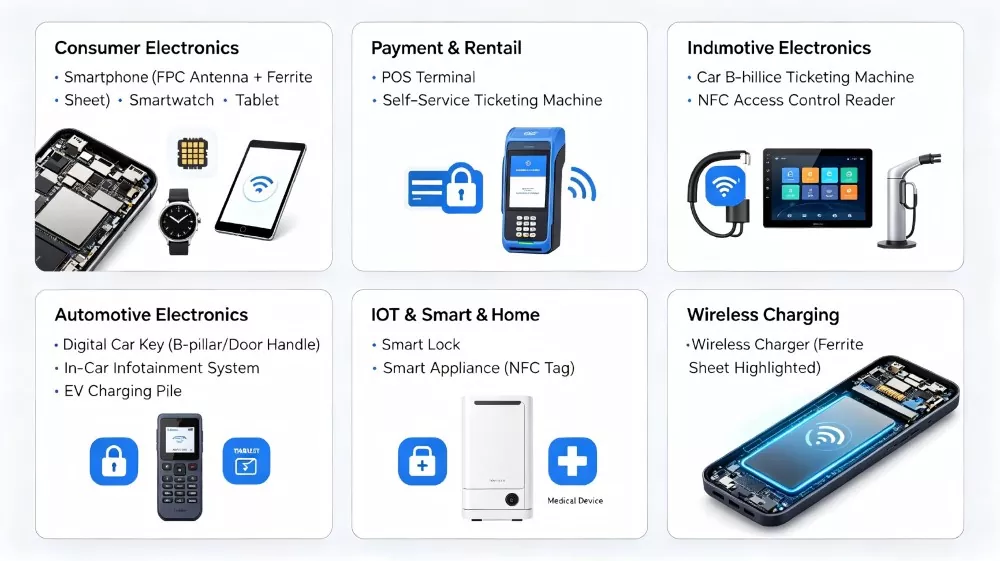

பொருந்தக்கூடிய சாதனங்கள்

Qianmu Communication இன் NFC ஆண்டெனாவை ஏன் தேர்வு செய்ய வேண்டும்?

1. மிக மெல்லிய, நெகிழ்வான வடிவமைப்பு - 0.14–0.27 மிமீ தடிமன், மிக மெல்லிய சாதனங்கள் மற்றும் நெகிழ்வான நிறுவல் தேவைகளுக்கு மிகவும் பொருத்தமானது.

2. ஃபெரைட் ஐசோலேஷன் லேயர் - ஸ்டாண்டர்ட் ஃபெரைட் சேர்க்கப்பட்டுள்ளது, உலோகச் சூழல்களில் இருந்து குறுக்கீட்டிற்கு எதிராக திறம்பட பாதுகாக்கிறது.

3. பல நிறுவல் முறைகள் - 3M பிசின் பேக்கிங் (அகற்றக்கூடிய பிசின்), IPEX டெர்மினல்கள் மற்றும் சாலிடரிங் உள்ளிட்ட பல்வேறு விருப்பங்களை ஆதரிக்கிறது.

4. பரந்த வெப்பநிலை செயல்பாடு - இயக்க வெப்பநிலை வரம்பு: -40℃ முதல் +85℃

5. தரநிலைகளுடன் முழுமையாக இணங்குதல் - RoHS சுற்றுச்சூழல் தரநிலைகளை சந்திக்கிறது

6. தனிப்பயனாக்கப்பட்ட சேவைகள் - பரிமாணங்கள், வடிவங்கள், சுருள் திருப்பங்கள், தூண்டல் மதிப்புகள் மற்றும் பலவற்றிற்கு முழுமையாக தனிப்பயனாக்கக்கூடிய ஆதரவு.

7. விரைவான விநியோகம் - விரைவான மாதிரி உற்பத்தி மற்றும் திறமையான வெகுஜன உற்பத்தி விநியோகம்.

8. தொழில்முறை உருவகப்படுத்துதல் ஆதரவு - மின்காந்த உருவகப்படுத்துதல்கள் மற்றும் முழு இயந்திர தேர்வுமுறை பரிந்துரைகளை வழங்குதல்.

RF நடத்தை மற்றும் கணினி நிலை பரிசீலனைகள்

NFC ஆன்டெனாவின் செயல்திறன் அதன் அடிப்படை மின் விவரக்குறிப்புகள் மட்டுமல்ல, இறுதி சாதன அமைப்பால் உருவாக்கப்பட்ட ஒட்டுமொத்த மின்காந்த சூழலையும் சார்ந்துள்ளது. பொருள் தேர்வு, உள் அமைப்பு மற்றும் சுற்றியுள்ள கூறுகள் போன்ற காரணிகள் ஆண்டெனா செயல்திறன் மற்றும் தகவல்தொடர்பு நிலைத்தன்மையை கணிசமாக பாதிக்கலாம்.

1. மெட்டல் டியூனிங் விளைவு

பேட்டரிகள், கவசம் உறைகள் அல்லது இயந்திர சட்டங்கள் உள்ளிட்ட உலோகக் கூறுகளுக்கு அருகில் ஆண்டெனா நிறுவப்பட்டால், தூண்டப்பட்ட சுழல் மின்னோட்டங்கள் மின்காந்த பண்புகளை மாற்றி அதிர்வு அதிர்வெண்ணை மாற்றும். சரியான ஃபெரைட் தனிமைப்படுத்தல் இல்லாமல், இந்த டியூனிங் விளைவு அதிர்வு விலகல், குறைந்த இணைப்பு செயல்திறன் மற்றும் தொடர்பு நம்பகத்தன்மையை குறைக்கலாம்.

2. புல நிலைப்படுத்தலில் ஃபெரைட் லேயர் செயல்பாடு

ஃபெரைட் காந்த அடுக்கு குறுக்கீடு பாதுகாப்பை விட அதிகமாக வழங்குகிறது. இது காந்தப்புலத்தை ஆண்டெனாவின் உலோகம் அல்லாத பக்கத்தை நோக்கி செலுத்துவதன் மூலம் காந்தப் பாய்வு வழிகாட்டல் அடுக்காகவும் செயல்படுகிறது. இது இணைப்புத் திறனை மேம்படுத்தவும், சமிக்ஞை பரிமாற்றத்தை மேம்படுத்தவும், உலோகக் கூறுகள் அருகில் இருக்கும் பயன்பாடுகளில் ஆற்றல் இழப்பைக் குறைக்கவும் உதவுகிறது.

3. மின்மறுப்பு பொருத்தம் உணர்திறன்

13.56 மெகா ஹெர்ட்ஸ் வேகத்தில் இயங்கும் என்எப்சி அமைப்புகளுக்கு, உறை வடிவமைப்பு, பிசின் தடிமன் மற்றும் சுருள் சிதைவு ஆகியவற்றின் உணர்திறன் காரணமாக துல்லியமான மின்மறுப்பு பொருத்தம் தேவைப்படுகிறது. இயந்திர கட்டமைப்பில் உள்ள சிறிய மாறுபாடுகள் அதிர்வு புள்ளி மற்றும் Q-காரணி செயல்திறனை பாதிக்கலாம், இது ஆண்டெனா ஒருங்கிணைப்புக்குப் பிறகு கணினி-நிலை டியூனிங்கை அவசியமாக்குகிறது.

4. சாதனக் கட்டமைப்புடன் இணைத்தல்

பிளாஸ்டிக் வீடுகள், கண்ணாடி கவர்கள் மற்றும் PCB ஸ்டாக்-அப் கட்டமைப்புகள் உள்ளிட்ட சுற்றியுள்ள பொருட்களின் மின்கடத்தா பண்புகளால் ஆண்டெனா செயல்திறன் பாதிக்கப்படுகிறது. அதிக மின்கடத்தா மாறிலிகளைக் கொண்ட பொருட்கள் கூடுதல் ஒட்டுண்ணி கொள்ளளவை அறிமுகப்படுத்தலாம், இதன் விளைவாக குறுகிய அலைவரிசை மற்றும் தொடர்பு விளிம்பு குறைகிறது.

5. செயலில் vs செயலற்ற அமைப்பு தாக்கம்

செயலில் உள்ள NFC ஆண்டெனா உள்ளமைவுகளுக்கு, டிரைவிங் சர்க்யூட் மின்காந்த புலத்தின் விநியோகம் மற்றும் வலிமையை நேரடியாக பாதிக்கிறது. இந்த அணுகுமுறை தகவல்தொடர்பு தூரத்தை நீட்டிக்க முடியும் என்றாலும், இது சுமை மாற்றங்களுக்கான உணர்திறனை அதிகரிக்கிறது மற்றும் தரையிறக்கம், பாதுகாப்பு மற்றும் ஒட்டுமொத்த அமைப்பு வடிவமைப்பின் மிகவும் துல்லியமான கட்டுப்பாடு தேவைப்படுகிறது.

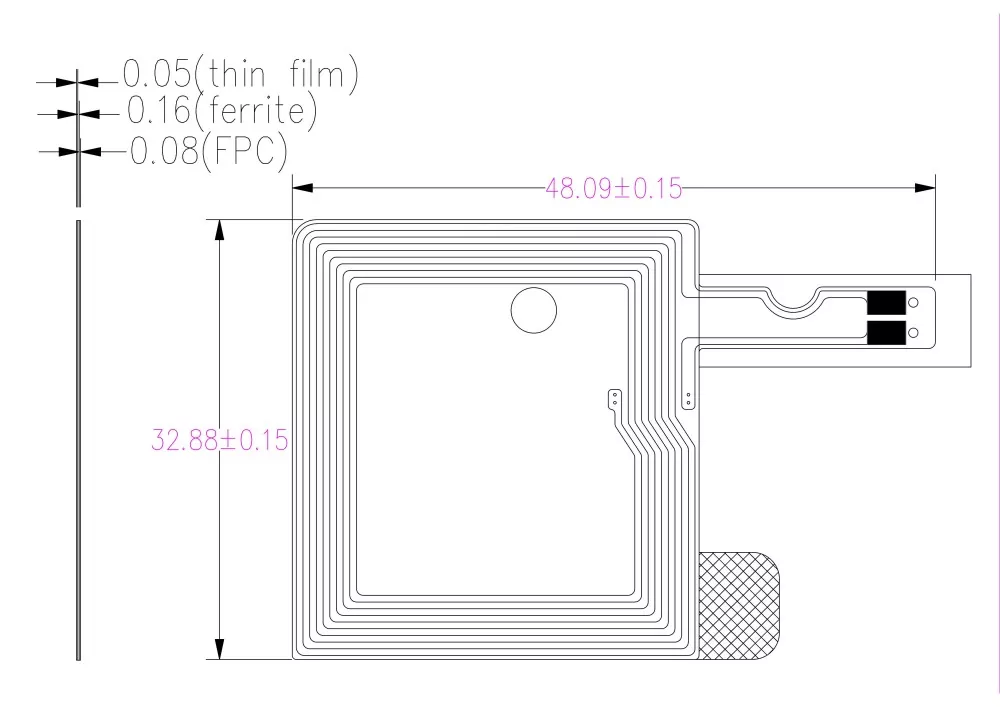

தொழில்நுட்ப விவரக்குறிப்புகள்

சகாக்களுடன் ஒப்பிடும்போது: கியான்மு கம்யூனிகேஷன்ஸின் வேறுபட்ட நன்மைகள்

நிறுவல் வழிகாட்டி

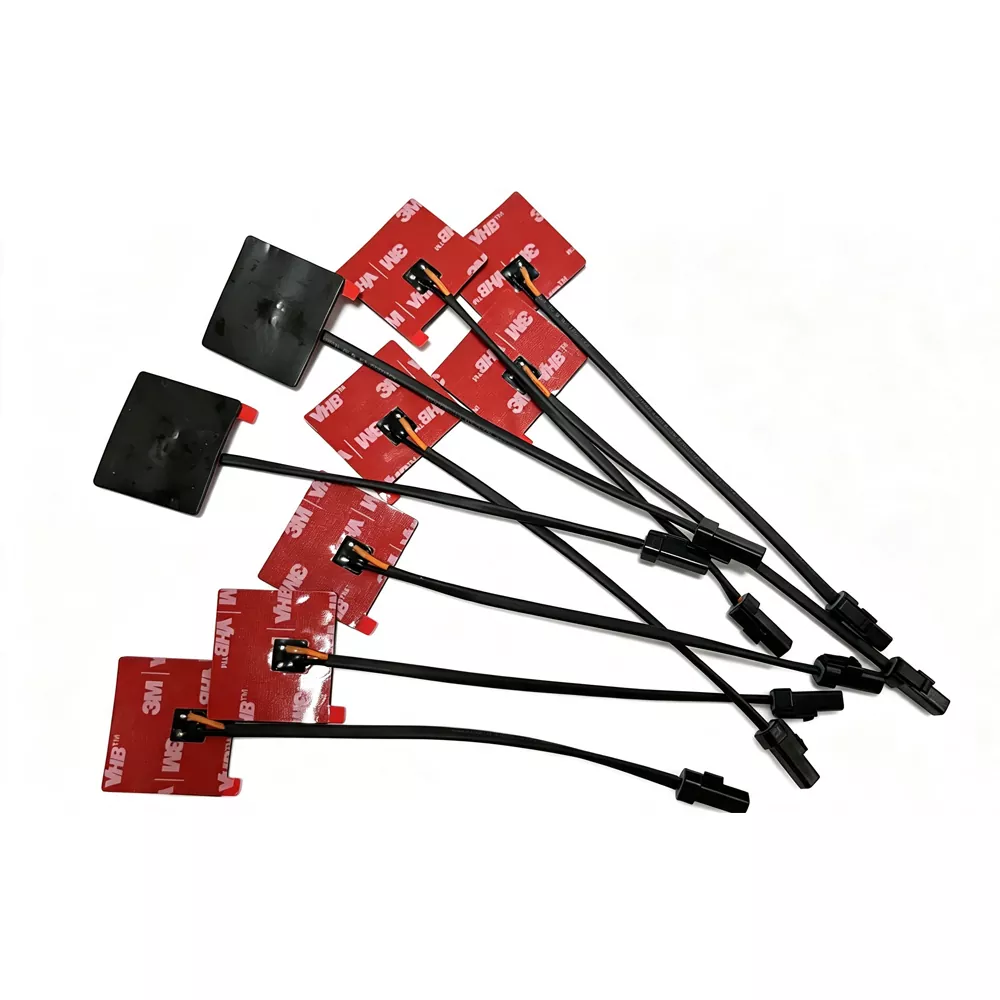

பிசின் ஆதரவு நிறுவல் (FPC நெகிழ்வான ஆண்டெனா)

இது மிகவும் பொதுவாகப் பயன்படுத்தப்படும் NFC ஆண்டெனா நிறுவல் முறை:

நிறுவல் படிகள்:

1. மேற்பரப்பை சுத்தம் செய்யுங்கள் - நிறுவல் பகுதியை (சாதன உறையின் உள் மேற்பரப்பு அல்லது பேட்டரி மேற்பரப்பு) சுத்தம் செய்ய ஆல்கஹால் துடைப்பான் பயன்படுத்தவும், அது எண்ணெய் மற்றும் தூசி இல்லாமல் இருப்பதை உறுதி செய்யவும்.

2. வெளியீட்டு லைனரை உரிக்கவும் - ஆண்டெனாவின் பின்புறத்தில் இருந்து 3M பிசின் பாதுகாப்பு படத்தை கவனமாக அகற்றவும்.

3. சீரமைப்பு மற்றும் நிலைப்படுத்தல் - சுருள் பகுதி தடையின்றி இருப்பதை உறுதிசெய்து, நியமிக்கப்பட்ட நிறுவல் இருப்பிடத்துடன் ஆண்டெனாவை சீரமைக்கவும்.

4. உறுதியாகவும் சமமாகவும் அழுத்தவும் - மையத்திலிருந்து விளிம்புகளை நோக்கி காற்று குமிழ்களை அகற்றவும்.

5. க்யூரிங் மற்றும் வெயிட்டிங் - உகந்த பிணைப்பு வலிமையை அடைய 24 மணி நேரம் நிற்க அனுமதிக்கவும்.

நிறுவல் குறிப்புகள்:

வாடிக்கையாளர் மதிப்புரைகள்

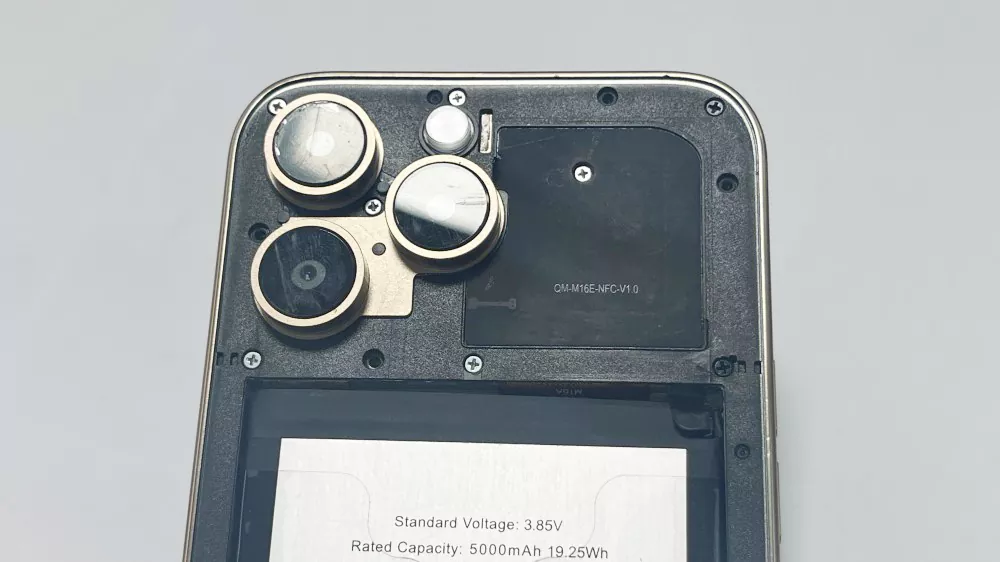

"கியான்மு கம்யூனிகேஷன்ஸ் வழங்கும் என்எப்சி உள்ளமைக்கப்பட்ட சாஃப்ட் ஆன்டெனா, எங்களின் புதிய ஸ்மார்ட்போன் மாடலில் நிலையான செயல்திறனை வெளிப்படுத்தி, 85மிமீ வாசிப்பு வரம்பை எட்டியுள்ளது. ஃபெரைட் லேயர் பேட்டரி குறுக்கீட்டிற்கு எதிராக திறம்பட பாதுகாக்கிறது, மேலும் வெகுஜன உற்பத்தி முழுவதும் தரமான நிலைத்தன்மை சிறப்பாக உள்ளது." - பிராண்ட் உற்பத்தியாளர், Shenzhen Junge Technology Co., Ltd.

"POS டெர்மினல்களில் பயன்படுத்தப்படும் செயலில் உள்ள NFC ஆண்டெனாக்கள் அதிக நம்பகத்தன்மை மற்றும் வலுவான RF புலங்களைக் கோருகின்றன. Qianmu Communication இன் தயாரிப்புகள் எங்களின் கடுமையான EMVCo சோதனையில் தேர்ச்சி பெற்றுள்ளன, நாங்கள் ஏற்கனவே 300,000 யூனிட்டுகளுக்கு மேல் வாங்கியுள்ளோம்." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Payment Terminal production

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: NFC இல் உள்ளமைக்கப்பட்ட மென்மையான ஆண்டெனாவின் இயக்க அதிர்வெண் என்ன?

ப: NFC ஆனது சர்வதேச அளவில் தரப்படுத்தப்பட்ட 13.56 MHz ±7 kHz அதிர்வெண் அலைவரிசையில் இயங்குகிறது, இது பொதுவாக குறுகிய தூர வயர்லெஸ் தரவு பரிமாற்றத்திற்கு அருகிலுள்ள புலத் தொடர்பு அமைப்புகளில் பயன்படுத்தப்படுகிறது.

Q2: வழக்கமான வாசிப்பு தூரம் என்ன?

A: ஆன்டெனா வடிவமைப்பு, சாதன அமைப்பு மற்றும் நிறுவல் நிலைமைகளைப் பொறுத்து, தகவல்தொடர்பு வரம்பு பொதுவாக சில சென்டிமீட்டர் வரை வரையறுக்கப்பட்டுள்ளது, பொதுவாக சுமார் 5-8 செ.மீ.

Q3: ஃபெரைட் கோர் கொண்ட NFC ஆண்டெனா எப்போது தேவைப்படுகிறது?

ப: பேட்டரியின் மேற்பரப்பில், உலோக உறைக்கு அருகில் அல்லது உலோகக் கூறுகள் உள்ள சூழலில் ஆண்டெனாவை நிறுவ வேண்டியிருக்கும் போது, ​​ஃபெரைட் லேயர் பொருத்தப்பட்ட ஆண்டெனாவைப் பயன்படுத்துவது அவசியம். ஃபெரைட் அடுக்கு உலோகத்தால் ஏற்படும் தலைகீழ் சுழல்-தற்போதைய குறுக்கீட்டை திறம்பட தனிமைப்படுத்த முடியும்.

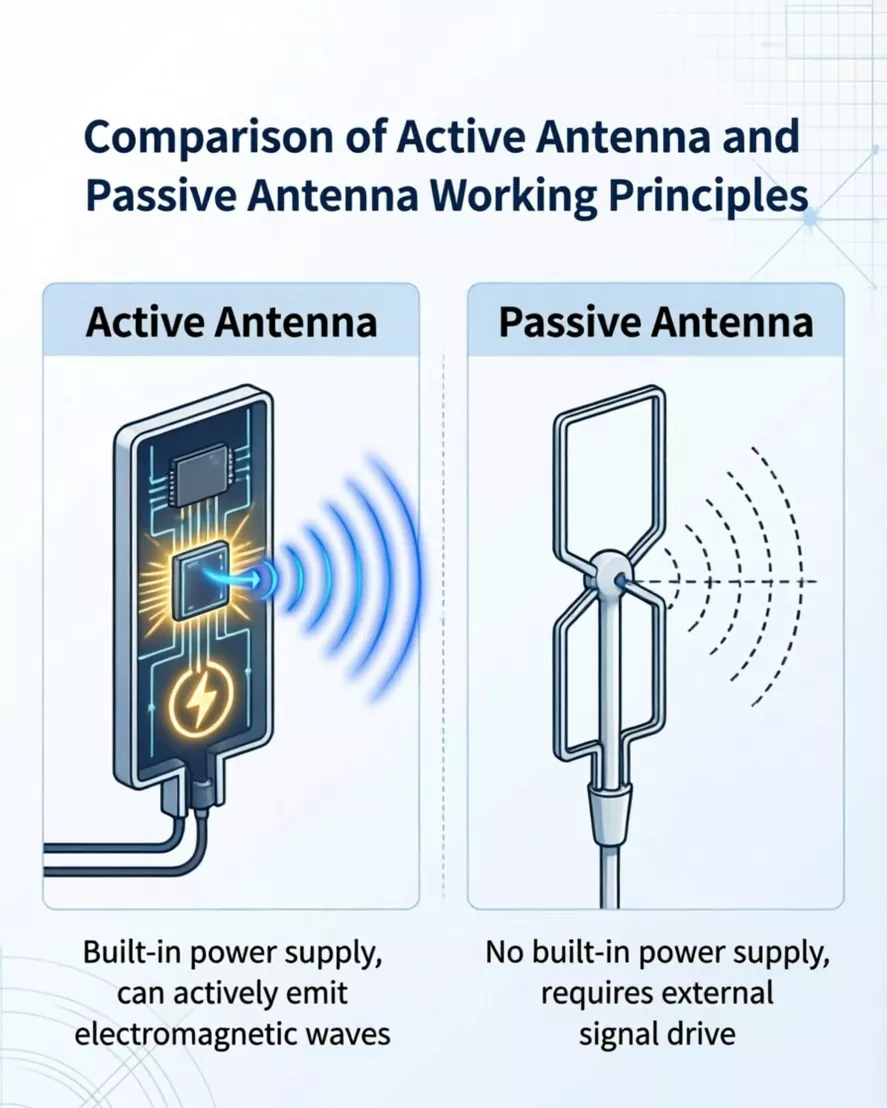

Q4: NFC உள்ளமைக்கப்பட்ட மென்மையான ஆண்டெனாவிற்கும் செயலில் உள்ள ஆண்டெனாவிற்கும் என்ன வித்தியாசம்?

ப: உள்ளமைக்கப்பட்ட செயலற்ற ஆண்டெனா என்பது ஒரு செயலற்ற கூறு ஆகும், இது வாசகர்/எழுத்தாளரின் காந்தப்புல தூண்டலைச் சார்ந்து செயல்படும், இது நிலையான NFC பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது. செயலில் உள்ள ஆண்டெனா சிக்னல் பெருக்கம் மற்றும் டிரைவிங் சர்க்யூட்களை ஒருங்கிணைக்கிறது, இது ஒரு வலுவான RF புலத்தை தீவிரமாக உருவாக்க உதவுகிறது, மேலும் வலுவான சமிக்ஞை தேவைப்படும் கட்டண டெர்மினல்கள் போன்ற காட்சிகளுக்கு இது சிறந்தது.

Q5: அதை அளவு மற்றும் வடிவத்தில் தனிப்பயனாக்க முடியுமா?

ப: ஆம், செவ்வக, வட்ட மற்றும் ஒழுங்கற்ற வடிவங்கள் உட்பட அனைத்து அளவுகளிலும் தனிப்பயன் வடிவமைப்புகளை Qianmu கம்யூனிகேஷன்ஸ் ஆதரிக்கிறது.

Q6: என்ன தூண்டல் வரம்பு பொதுவாகப் பயன்படுத்தப்படுகிறது?

A: டியூனிங் மற்றும் மின்மறுப்பு பொருத்துதல் தேவைகளைப் பொறுத்து, வழக்கமான வடிவமைப்புகள் தோராயமாக 1-2 μH இன் இண்டக்டன்ஸ் வரம்பிற்குள் வரும்.

Q7: பொதுவான நிறுவல் முறைகள் என்ன?

A: மூன்று முக்கிய நிறுவல் முறைகள் உள்ளன: ① 3M பிசின் பேக்கிங் (FPC நெகிழ்வான ஆண்டெனா - பொதுவாகப் பயன்படுத்தப்படுகிறது); ② IPEX இணைப்பான் (செருகுநிரல் வகை); ③ சாலிடரிங் நிறுவல்.

Q8: கியான்மு கம்யூனிகேஷன் ஒரு வர்த்தகரா அல்லது தொழிற்சாலையா?

A: Qianmu Communications என்பது R&D, உற்பத்தி மற்றும் விற்பனையை ஒருங்கிணைக்கும் ஒரு உற்பத்தியாளர். நாங்கள் எங்கள் சொந்த தொழிற்சாலையை வைத்திருக்கிறோம் மற்றும் முழுமையான உற்பத்தி வரிசை மற்றும் வலுவான தரக் கட்டுப்பாட்டு அமைப்பு ஆகியவற்றைக் கொண்டுள்ளோம் - இது வெறும் வர்த்தக நிறுவனமாக இருந்து வெகு தொலைவில் உள்ளது.
