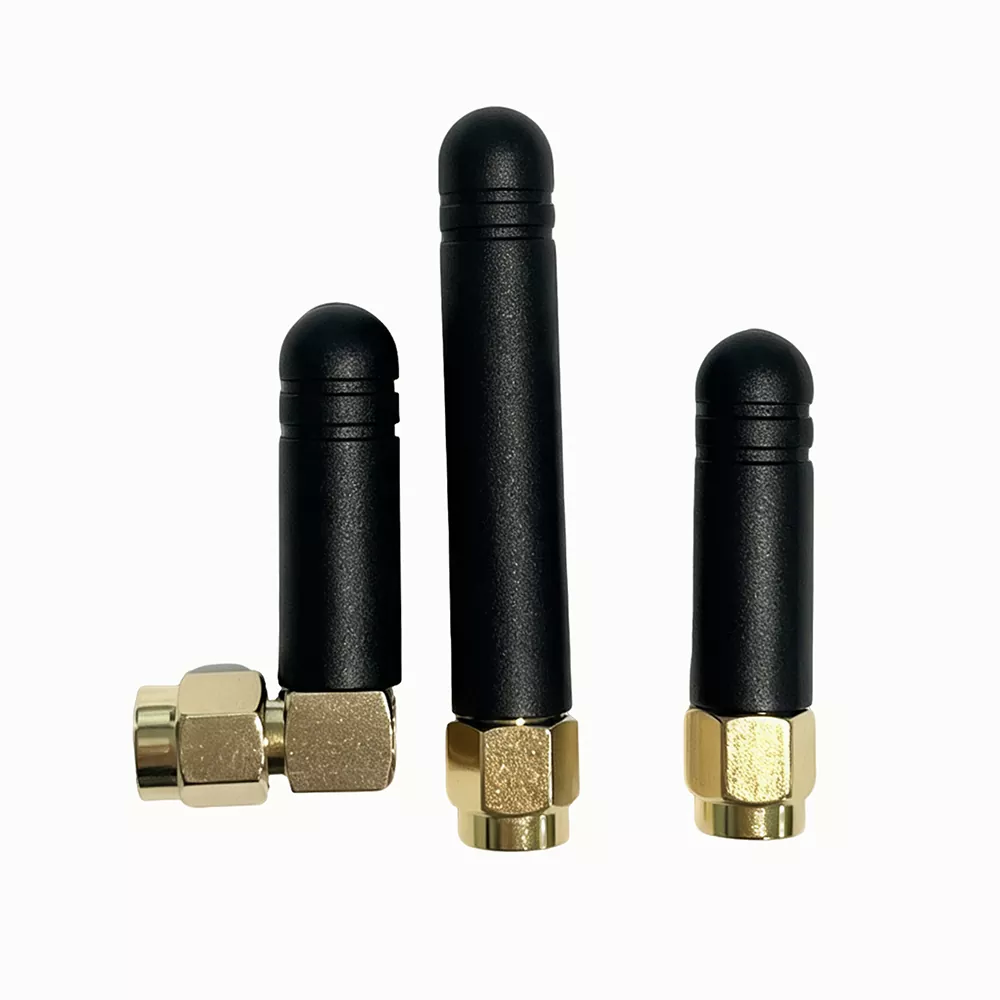

லோரா ஆண்டெனா

LoRa ஆண்டெனா என்பது 433MHz மற்றும் 868–920MHz தொழில்துறை IoT RF வெளிப்புற ராட் ஆண்டெனா ஆகும், இது நீண்ட தூர பரவலான ஸ்பெக்ட்ரம் தொடர்புக்காக வடிவமைக்கப்பட்டுள்ளது.

கியான்மு கம்யூனிகேஷன் மூலம் உருவாக்கப்பட்டது, இந்த ஆண்டெனா ஒரு பிளவுபட்ட வெளிப்புற கம்பி அமைப்பை ஏற்றுக்கொள்கிறது, இது சாதன வீடுகள், துருவங்கள் மற்றும் பெட்டிகளில் நெகிழ்வாக நிறுவப்படலாம், உலோக ஓடுகள், சுவர்கள் மற்றும் மெயின்போர்டுகளால் ஏற்படும் சமிக்ஞை கவச இழப்பைக் குறைக்கிறது.

இது 433MHz லோ பேண்ட் மற்றும் உலகளாவிய 868–920MHz ISM இசைக்குழுவை துல்லியமாக உள்ளடக்கிய ஒரு துண்டு வார்ப்பு செய்யப்பட்ட தூய செப்பு ஆஸிலேட்டர் மற்றும் வானிலை-எதிர்ப்பு PVC வீடுகளைப் பயன்படுத்துகிறது.

நிலையான தொகுதி செயல்திறனுடன், நீண்ட தூரம் குறைந்த சக்தி கொண்ட IoT நெட்வொர்க்கிங் திட்டங்களுக்கு LoRa ஆண்டெனா ஏற்றது.

வேலை செய்யும் கொள்கை

Qianmu Communication 433/868–920MHz LoRa ஆண்டெனா, நீண்ட தூர சமிக்ஞை பரிமாற்றம் மற்றும் வரவேற்பை அடைய ஓம்னிடிரக்ஷனல் RF கதிர்வீச்சுடன் இணைந்த ஒரு பிரிக்கப்பட்ட ஒத்ததிர்வு அலைவு வடிவமைப்பைப் பயன்படுத்துகிறது.

உள் கட்டமைப்பில் RF இணைப்பான், மின்மறுப்பு பொருத்தம் ஆஸிலேட்டர், தனிமைப்படுத்தல் பாதுகாப்பு அடுக்கு மற்றும் நீர்ப்புகா பாதுகாப்பு வீடுகள் ஆகியவை அடங்கும். அனைத்து செயல்திறன் அளவுருக்கள் வெக்டர் நெட்வொர்க் பகுப்பாய்வியைப் பயன்படுத்தி நிறுவனத்தின் RF ஆய்வகத்தால் சோதிக்கப்படுகின்றன.

1. இரட்டை-பேண்ட் பிரிக்கப்பட்ட அதிர்வு வடிவமைப்பு

ஆண்டெனா 433MHz குறைந்த அதிர்வெண் இசைக்குழு மற்றும் 868-920MHz ISM இசைக்குழுவிற்கு இரண்டு சுயாதீனமாக பொருந்திய ஆஸிலேட்டர்களை ஒருங்கிணைக்கிறது. அளவிடப்பட்ட முழு-இசைக்குழு VSWR ≤1.3 ஆகும், இது இரண்டு அதிர்வெண் வரம்புகளிலும் நிலையான அதிர்வுகளை உறுதி செய்கிறது.

ஒரு ஆண்டெனா தனித்தனி சரக்கு தேவையில்லாமல் இரண்டு முக்கிய லோரா தொடர்பு பட்டைகளை ஆதரிக்கிறது.

2. 360° சர்வ திசை கதிர்வீச்சு வடிவமைப்பு

சமச்சீர் கம்பி வடிவ ஆஸிலேட்டர் அமைப்பு ≤1dB இன் ஏற்ற இறக்கத்துடன் சீரான கிடைமட்ட கதிர்வீச்சை வழங்குகிறது மற்றும் சிக்னல் குருட்டுப் புள்ளிகளைக் குறைக்கிறது.

அதே பரிமாற்ற சக்தியின் கீழ், ஒரு திறந்த பகுதியில் அளவிடப்பட்ட பரிமாற்ற தூரம், ஒரு சாதனம் உள்ளமைக்கப்பட்ட ஆண்டெனாவை விட 2.8 மடங்கு அதிகமாகும், இது சமிக்ஞை ஏற்றத்தாழ்வு இல்லாமல் பல திசை சாதன நெட்வொர்க்கிங்கை ஆதரிக்கிறது.

3. உலோக கவசம் மற்றும் குறுக்கீடு எதிர்ப்பு அமைப்பு

நுழைவாயில் மெயின்போர்டுகள், தொழில்துறை மோட்டார்கள் மற்றும் மின்சார விநியோக கேபிள்கள் ஆகியவற்றிலிருந்து மின்காந்த குறுக்கீட்டைக் குறைக்க செப்புக் கவச வளையங்கள் ஆண்டெனா அடித்தளத்தில் ஒருங்கிணைக்கப்படுகின்றன.

தொழிற்சாலைகள் மற்றும் துணை மின்நிலையங்கள் போன்ற வலுவான குறுக்கீடு சூழல்களில், அளவிடப்பட்ட தரவு பாக்கெட் இழப்பு 65% குறைக்கப்படுகிறது, இது நிலையான IoT தரவு பரிமாற்றத்தை உறுதி செய்கிறது.

4. வெளிப்புற வானிலை-எதிர்ப்பு அமைப்பு

ஆண்டெனா சீல் செய்யப்பட்ட ரப்பர் கேஸ்கட்களுடன் கூடிய தடிமனான PVC நீர்ப்புகா வீட்டை ஏற்றுக்கொள்கிறது. இது 72 மணிநேர சுழற்சி வயதான சோதனைகள் மற்றும் மழைநீர் எதிர்ப்பு சோதனைகள் -40°C முதல் +70°C வரை பெற்றுள்ளது.

ஆக்ஸிலேட்டர் ஆக்சிஜனேற்றத்திலிருந்து பாதுகாக்கப்படுகிறது, ≤±2MHz க்குள் அதிர்வெண் விலகலுடன், நிலையான வெளிப்புற செயல்திறனைப் பராமரிக்கிறது.

5. 50Ω நிலையான மின்மறுப்பு பொருத்தம்

ஆண்டெனா துல்லியமான தொழிற்சாலை மின்மறுப்பு சரிசெய்தலைப் பயன்படுத்துகிறது மற்றும் LoRa சாதனங்களுக்கான நிலையான RF இடைமுகங்களை ஆதரிக்கிறது.

இது மின்மறுப்பு பொருத்தமின்மையால் ஏற்படும் சமிக்ஞை பிரதிபலிப்பைக் குறைக்கிறது, சாதன பரிமாற்ற சக்தியை 12% குறைக்கிறது மற்றும் முனைய பேட்டரி ஆயுளை நீட்டிக்கிறது.

துணை சாதனங்களுடன் இணக்கமானது

இந்த LoRa ஆண்டெனா வலுவான RF பொருந்தக்கூடிய தன்மையைக் கொண்டுள்ளது மற்றும் அடாப்டர் பாகங்கள் இல்லாமல் பெரும்பாலான குறைந்த-பவர் ஐஓடி தகவல் தொடர்பு டெர்மினல்களுடன் நேரடியாக இணைக்கப்படலாம்.

1. லோரா தொடர்பு ஹோஸ்ட்: 433 மெகா ஹெர்ட்ஸ் லோரா கேட்வே, 868/915 மெகா ஹெர்ட்ஸ் தொழில்துறை லோரா செறிவூட்டி, வெளிப்புற லோரா கையகப்படுத்தல் அடிப்படை நிலையம், வயர்லெஸ் தரவு பரிமாற்ற ரேடியோ

2. ஸ்மார்ட் சென்சிங் டெர்மினல்கள்: மண் வெப்பநிலை மற்றும் ஈரப்பதம் சென்சார், நீர் தர கண்காணிப்பு ஆய்வு, வாயு/தீ புகை எச்சரிக்கை, திரவ நிலை அழுத்தம் சேகரிப்பான்

3. இன்டஸ்ட்ரியல் இன்டர்நெட் ஆஃப் திங்ஸ் (iot) சாதனங்கள்: பட்டறை தரவு கையகப்படுத்தும் முனையம், உற்பத்தி வரி வயர்லெஸ் கான்பன், கிடங்கு பொருட்கள் இருப்பிட குறிச்சொல் ஹோஸ்ட்

4. ஸ்மார்ட் சிட்டி பாகங்கள்: தெரு விளக்கு ஒற்றை விளக்கு கட்டுப்படுத்தி, பார்க்கிங் மேக்னடிக் டிடெக்டர், மேன்ஹோல் கவர் ஸ்டேட்டஸ் மானிட்டர், வெளிப்புற பாதுகாப்பு அலாரம் ஹோஸ்ட்

5. Rf துணை கூறுகள்: RF ஃபீடர்கள், சிக்னல் பவர் டிவைடர்கள், RF ரிலே பெருக்க தொகுதிகள்

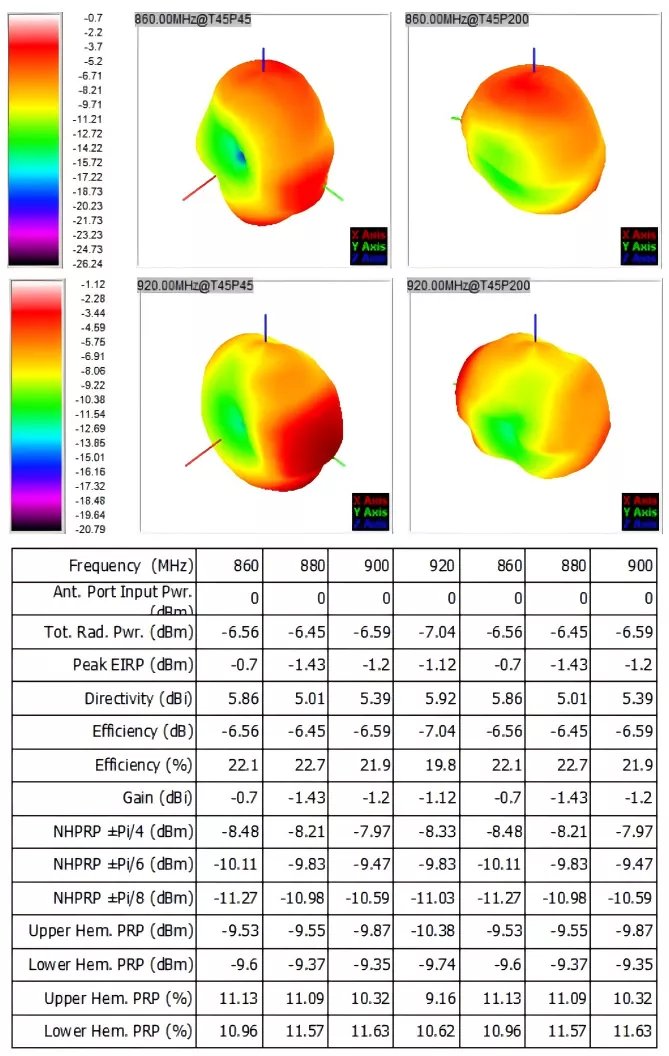

தரப்படுத்தப்பட்ட தொழில்நுட்ப விவரக்குறிப்புகள்

அனைத்து அளவுருக்களும் இன்-ஹவுஸ் RF anechoic சேம்பர் சோதனைகளின் முடிவுகள். ஒவ்வொரு தொகுதி LoRa ஆண்டெனாக்களும் ஒரு காகிதத் தொழிற்சாலை சோதனைத் தாளுடன் வருகிறது, இது திட்ட ஏற்பு, ஏற்றுமதி சுங்க அறிவிப்பு, கட்சி A தகுதிச் சரிபார்ப்பு ஆகியவற்றுக்குப் பயன்படுத்தப்படலாம்:

கொள்முதல் வழிகாட்டி

பல IoT வாங்குபவர்கள் மற்றும் R&D பொறியாளர்கள் மாடல்களை முக்கியமாக விலையின் அடிப்படையில் தேர்வு செய்கிறார்கள், இது போதிய பரிமாற்ற தூரம், வெளிப்புற சேதம், திட்ட மறுவேலை மற்றும் பின்னர் செலவுகள் அதிகரிக்கும்.

Qianmu Communication LoRa ஆண்டெனாவை வாங்கும் போது, ​​நான்கு முக்கிய காரணிகளின்படி மாதிரியைத் தேர்ந்தெடுக்கலாம்:

1. அதிர்வெண் பேண்ட் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கவும்

ஐரோப்பிய ஏற்றுமதிகள் மற்றும் உள்நாட்டு நகராட்சி திட்டங்களுக்கு, 868MHz இசைக்குழு விரும்பப்படுகிறது. 433MHz இசைக்குழு உள்நாட்டு விவசாய நில பயன்பாடுகள் மற்றும் தொழில்துறை 433MHz சென்சார் சாதனங்களுக்கு ஏற்றது.

மல்டி-பேண்ட் ஹைப்ரிட் நெட்வொர்க்கிங் திட்டங்களுக்கு, ஒரு ஆண்டெனாவுடன் வெவ்வேறு சாதனங்களை ஆதரிக்க 433/868–920MHz டூயல்-பேண்ட் LoRa வெளிப்புற ஆண்டெனாக்களைத் தேர்வு செய்யவும்.

2. செயல்படும் சூழலின் படி தேர்ந்தெடுக்கவும்

உட்புற உலர் அறைகள் மற்றும் அலுவலகங்களுக்கு, பயன்பாட்டு நிலைமைகளுக்கு ஏற்ப நிலையான மாதிரிகள் தேர்ந்தெடுக்கப்படலாம்.

வெளிப்புற விவசாய நிலங்கள், முனிசிபல் தெரு விளக்குகள் மற்றும் கடலோர அதிக ஈரப்பதம் அல்லது அதிக உப்பு சூழல்களுக்கு, நீர் உட்புகுதல் மற்றும் தோல்வியைத் தடுக்க IP65 நீர்ப்புகா மற்றும் வானிலை-எதிர்ப்பு மாதிரிகளைத் தேர்ந்தெடுக்கவும்.

வடக்குப் பகுதிகளில் துணை பூஜ்ஜிய வெப்பநிலை உள்ள பகுதிகளுக்கு, தயாரிப்பு ≥-40°C இன் குறைந்த வெப்பநிலை செயல்பாட்டை ஆதரிக்கிறது என்பதை உறுதிப்படுத்தவும்.

3. பரிமாற்ற தொலைவு தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கவும்

குறுகிய தூர உட்புற உபகரணங்களுக்கு, குறைந்த ஆதாய ஆண்டெனாக்களைத் தேர்ந்தெடுக்கலாம்.

பல கிலோமீட்டர்களை உள்ளடக்கிய விவசாய நிலங்கள் மற்றும் பூங்காக்களில் வெளிப்புற கண்காணிப்பு பயன்பாடுகளுக்கு, நுழைவாயில் முதலீட்டைக் குறைக்க அதிக லாபம் ஈட்டும் டூயல்-பேண்ட் ஆண்டெனாக்கள் பயன்படுத்தப்பட வேண்டும்.

4. திட்டத் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கவும்

ஆய்வக சோதனை மற்றும் குறுகிய கால திட்டங்களுக்கு, சிறிய அளவிலான நிலையான மாதிரிகளை வாங்கலாம்.

ஸ்மார்ட் நகரங்கள் மற்றும் ஸ்மார்ட் விவசாயம் போன்ற நீண்ட கால பெரிய அளவிலான திட்டங்களுக்கு, திரையில் அச்சிடப்பட்ட லோகோக்கள் மற்றும் பிரத்யேக இடைமுகங்கள் கொண்ட மொத்த தனிப்பயனாக்கம் ஆகியவை நிலையான உபகரணங்களின் தோற்றத்தை பராமரிக்கவும் நீண்ட கால செயல்பாடு மற்றும் பராமரிப்பு செலவுகளை குறைக்கவும் தேர்ந்தெடுக்கப்படலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இந்த LoRa வெளிப்புற ஆண்டெனா 433MHz மற்றும் 915MHz அதிர்வெண் பட்டைகள் இரண்டையும் ஒரே நேரத்தில் ஆதரிக்கிறதா?

A1: Qianmu Communication's LoRa வெளிப்புற ஆண்டெனா முழு அளவிலான 430-440MHz, 860-930MHz ஆகியவற்றை உள்ளடக்கியது, மேலும் இது 433MHz, 868MHz மற்றும் 915MHz ஆகிய முக்கிய ISM பேண்டுகளுடன் முழுமையாக இணக்கமாக உள்ளது. ஒரு ஒற்றை ஆண்டெனாவை வெவ்வேறு பகுதிகளில் உள்ள LoRa சாதனங்களுக்கு மாற்றியமைக்க முடியும்.

Q2: ஆண்டெனா இடைமுகம், வீட்டு லோகோ மற்றும் ஏற்றுமதி பேக்கேஜிங் ஆகியவற்றை தனிப்பயனாக்க முடியுமா?

A2: முழுமையாக தனிப்பயனாக்கக்கூடியது. ஆதாரத் தொழிற்சாலையாக, தேவைக்கேற்ப SMA/BNC/N/IPEX போன்ற பல்வேறு வகையான RF இடைமுகங்களை மாற்றலாம், ஷெல்லில் வாடிக்கையாளர் பிராண்ட் லோகோவின் சில்க்-ஸ்கிரீன் பிரிண்டிங்கை ஆதரிக்கலாம், தனிப்பயன் நடுநிலையான ஆங்கில ஏற்றுமதி வண்ணப் பெட்டி மற்றும் OEM/ODM தனிப்பயன் ஆர்டர்களுக்கான குறைந்தபட்ச ஆர்டர் அளவு நெகிழ்வாக பேச்சுவார்த்தைக்கு உட்படுத்தப்படலாம்.

Q3: LoRa வெளிப்புற ஆண்டெனாவின் உண்மையான பரிமாற்ற தூரத்தை எவ்வாறு உறுதிப்படுத்துவது? அளவிடப்பட்ட தரவை வழங்க முடியுமா?

A3: ஆம். LoRa வெளிப்புற ஆண்டெனாக்களின் ஒவ்வொரு தொகுதியும் ரேடியோ அதிர்வெண் அனிகோயிக் சேம்பர் சோதனை அறிக்கையுடன் வருகிறது.
