பகிரப்பட்ட பைக் ஆண்டெனா

பகிரப்பட்ட பைக் ஆண்டெனா என்பது ஒரு பிரத்யேக IoT RF ஆண்டெனா ஆகும், இது பகிரப்பட்ட சைக்கிள்கள் மற்றும் இ-பைக்குகளின் ஸ்மார்ட் லாக் ஹவுசிங்கிற்குள் ஒருங்கிணைக்க வடிவமைக்கப்பட்டுள்ளது. சாதன உறைக்கு அப்பால் வெளிப்புற வெளிப்பாடு தேவையில்லை, அதற்குப் பதிலாக நேரடியாக பூட்டு PCBயைச் சுற்றி அல்லது லாக் ஹவுசிங்கில் ஒதுக்கப்பட்ட உள் இடத்தினுள் வைக்கப்படுகிறது. மெட்டல் ஹவுசிங்ஸ், பேட்டரிகள், மோட்டார்கள் மற்றும் மெயின்போர்டின் உதிரிபாகங்கள் ஆகியவற்றிலிருந்து ஸ்மார்ட் லாக்குகளின் குறைந்த உள் இடைவெளி மற்றும் மின்காந்த குறுக்கீடு காரணமாக, வழக்கமான ஆஃப்-தி-ஷெல்ஃப் இன்டர்னல் ஆன்டெனாக்கள் நிறுவப்படும்போது குறிப்பிடத்தக்க சிக்னல் அட்டன்யூயேஷன் பாதிக்கப்படுகின்றன. இது தாமதமான வாகன அறிக்கை, பொருத்துதல் சறுக்கல், அசாதாரண தூக்க சக்தி நுகர்வு மற்றும் இறுதியில் அதிக செயல்பாட்டு பராமரிப்பு செலவுகளுக்கு வழிவகுக்கிறது. கியான்மு கம்யூனிகேஷன்ஸின் ஆண்டெனா, பூட்டு வீடுகளுக்குள் சிக்கலான மின்காந்த சூழலுக்கு சிறப்பாக உகந்ததாக்கப்பட்டுள்ளது மற்றும் டியூன் செய்யப்பட்டுள்ளது, இது நிலையான தகவல்தொடர்பு மற்றும் அடைக்கப்பட்ட, மூடப்பட்ட குழிகளுக்குள் சமிக்ஞை வெளியீட்டை நிலைநிறுத்துவதை உறுதி செய்கிறது. பகிரப்பட்ட இரு சக்கர வாகனங்களில் ஸ்மார்ட் லாக் தீர்வுகளுக்கான முக்கிய துணை கூறுகளாக இது செயல்படுகிறது.

வேலை செய்யும் கொள்கை

1. ஸ்மார்ட் லாக் மெயின்போர்டு அதன் RF போர்ட் மூலம் RF சிக்னலை வெளியிடுகிறது, இது ஒரு ஃபீடர் கேபிள் வழியாக கதிர்வீச்சுக்காக பகிரப்பட்ட மிதிவண்டியின் உள்ளமைந்த ஆண்டெனாவிற்கு அனுப்பப்படுகிறது.

2. கதிர்வீச்சு அலகு மின் சிக்னல்களை மின்காந்த அலைகளாக மாற்றுகிறது, அவை பிளாஸ்டிக் லாக் ஹவுசிங்கில் ஊடுருவி வெளிப்புறமாக கதிர்வீச்சு, வாகனத்தின் இருப்பிடம், பூட்டு நிலை, பேட்டரி நிலை மற்றும் தவறான தகவல்களை கிளவுட் அடிப்படையிலான மேலாண்மை தளத்திற்கு அனுப்புகிறது.

3. பேஸ் ஸ்டேஷனிலிருந்து ரிமோட் அன்லாக் மற்றும் லாக் கட்டளைகளைப் பெறவும், காற்றில் உள்ள மின்காந்த அலைகளை மீண்டும் மின் சமிக்ஞைகளாக மாற்றி, மெயின்போர்டிற்கு அனுப்பவும்;

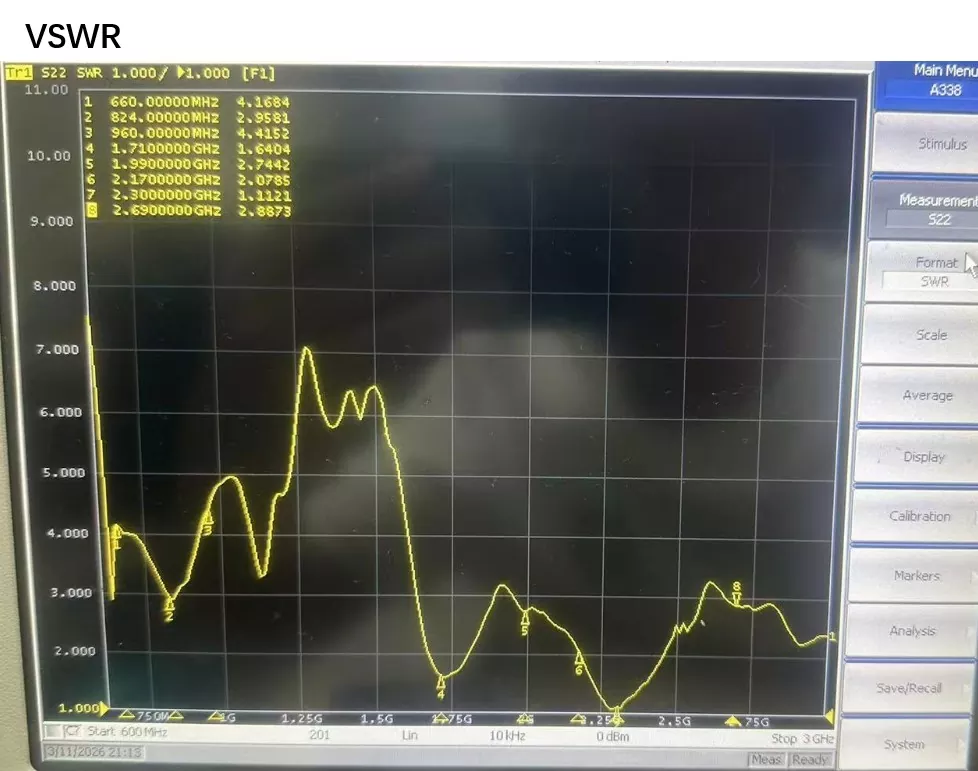

4. உள் உலோகம் மற்றும் பேட்டரி குறுக்கீட்டை நிவர்த்தி செய்வதற்கும், வரையறுக்கப்பட்ட இடைவெளிகளுக்குள் நிலையான 50Ω மின்மறுப்பைப் பராமரிப்பதற்கும், எதிரொலி இழப்பைக் குறைப்பதற்கும், அசாதாரண மின் நுகர்வை அடக்குவதற்கும், மற்றும் சாதனத்தின் லித்தியம் பேட்டரி ஆயுளை நீட்டிப்பதற்கும் மின்மறுப்பு சரிப்படுத்தல் செய்யப்படுகிறது.

ஆதரிக்கப்படும் சாதனங்களுடன் இணக்கமானது

· NBIoT ஸ்மார்ட் பைக் பூட்டு

· 4G Cat.1 பகிரப்பட்ட எலக்ட்ரிக் பைக் சென்ட்ரல் லாக் மெயின்போர்டு

· பகிரப்பட்ட மின்சார ஸ்கூட்டர்களுக்கான உள் IoT தொடர்பு தொகுதி

· உள்ளமைக்கப்பட்ட தகவல் தொடர்பு முனையங்களுடன் பகிரப்பட்ட ஸ்கூட்டர்கள் மற்றும் மொபைலிட்டி சாதனங்கள்

· சிறிய வெளிப்புற IoT பூட்டு, உள்ளமைக்கப்பட்ட தொகுதியுடன் கூடிய அமைச்சரவை பூட்டு

தயாரிப்பின் முக்கிய தொழில்நுட்பம்

1. குழி எதிர்ப்பு குறுக்கீடு டியூனிங் வடிவமைப்பு: உள் உலோக வீடுகள், லித்தியம் பேட்டரிகள் மற்றும் ஸ்மார்ட் பூட்டுகளில் உள்ள சர்க்யூட் போர்டுகளில் இருந்து மின்காந்த குறுக்கீட்டை நிவர்த்தி செய்ய, குறிப்பாக அனிகோயிக் சேம்பரில் அளவீடு செய்யப்படுகிறது. இது வரையறுக்கப்பட்ட, மூடப்பட்ட இடங்களில் கூட நிலையான கதிர்வீச்சு செயல்திறனைப் பராமரிக்கிறது, பூட்டின் உள் சூழலால் ஏற்படும் சமிக்ஞை ஏற்ற இறக்கங்களை திறம்பட தடுக்கிறது.

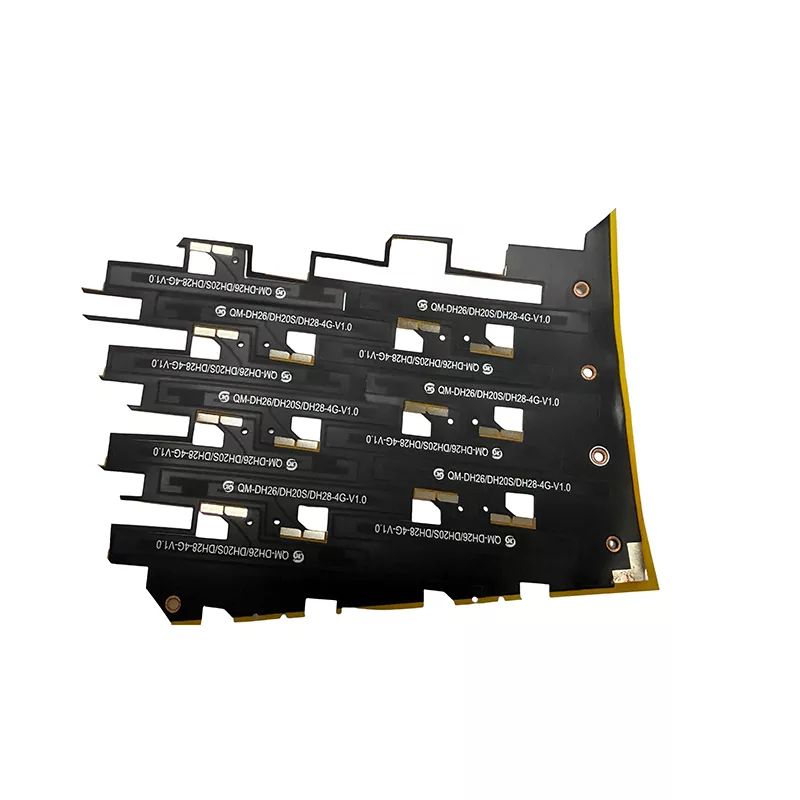

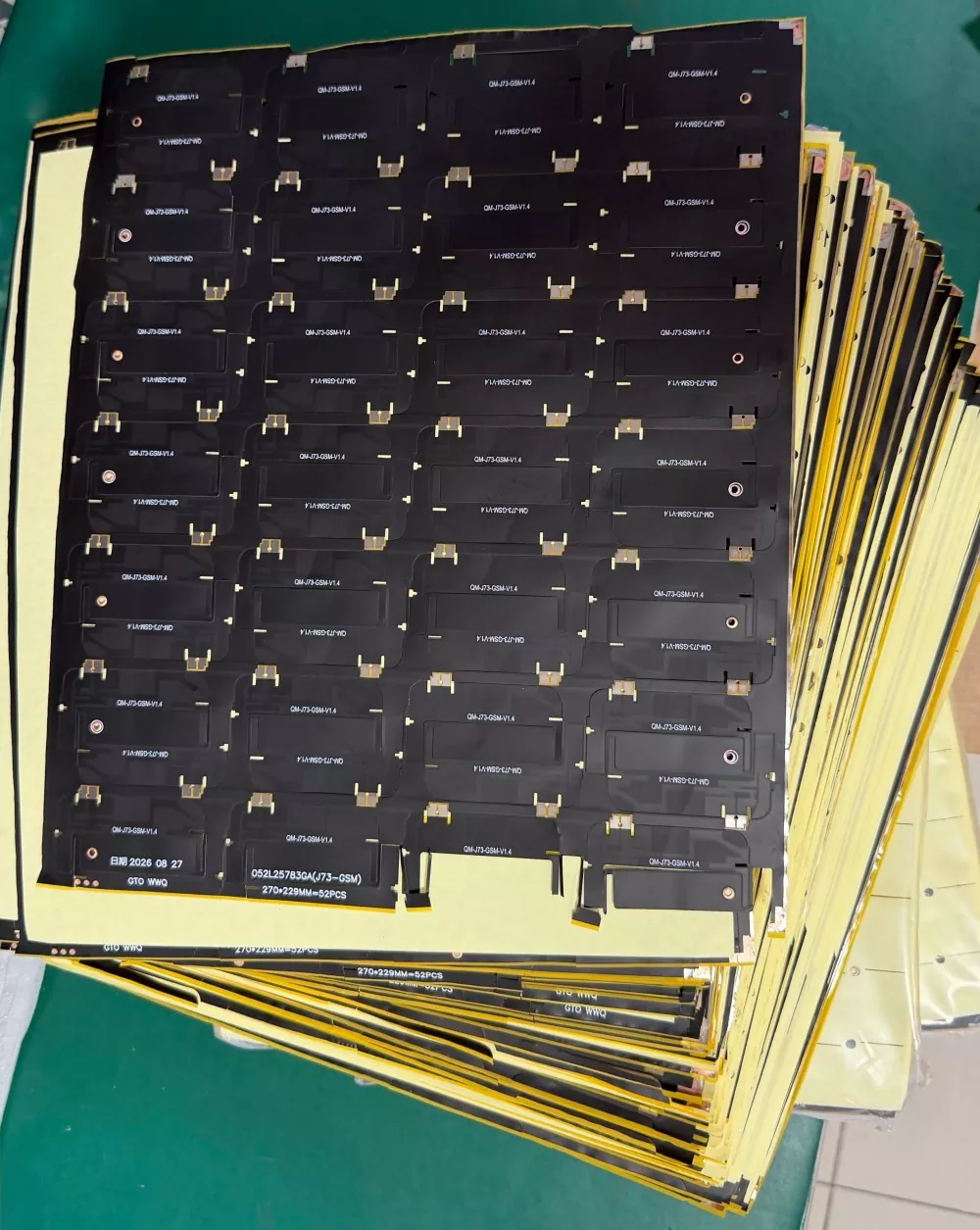

2. கச்சிதமான மற்றும் மெலிதான வடிவமைப்பு, பூட்டுகளுக்குள் இறுக்கமான இடைவெளிகளுக்கு ஏற்றது: பல அளவுகள் மற்றும் கட்டமைப்புகளில் கிடைக்கிறது, பல்வேறு உள் பூட்டு பரிமாணங்களுக்கு ஏற்றவாறு நெகிழ்வான FPC, செராமிக், ஸ்பிரிங் மற்றும் PCB ஆண்டெனா விருப்பங்களுடன். இது குறைந்தபட்ச குழி இடத்தை ஆக்கிரமித்து, கட்டமைப்பு பொறியாளர்களுக்கு வடிவமைப்புகளில் ஒருங்கிணைப்பதை எளிதாக்குகிறது.

3. எதிர்ப்பு அதிர்வு மற்றும் சோர்வு எதிர்ப்பு அம்சங்கள்: பகிரப்பட்ட பைக்குகள் அடிக்கடி சமதளம் நிறைந்த சாலைகள் மற்றும் நீண்ட அதிர்வுகளை சந்திக்கின்றன, இது எளிதில் ஊட்டி கம்பி உடைப்பு அல்லது சாலிடர் கூட்டுப் பற்றின்மைக்கு வழிவகுக்கும். ஷேர்டு பைக் ஆண்டெனா, கேபிள் வெளியேறும் இடத்தில் அழுத்த-தடுக்க வலுவூட்டலை உள்ளடக்கியது, மேலும் நெகிழ்வான FPC பதிப்பில் கூடுதல் எஃகு வலுவூட்டும் தட்டுகள் உள்ளன. 500 மணிநேர உருவகப்படுத்தப்பட்ட சாலை அதிர்வு நம்பகத்தன்மை சோதனைக்குப் பிறகு, உடைந்த கம்பிகள் போன்ற உற்பத்தி குறைபாடுகளைக் கணிசமாகக் குறைக்கிறது.

4. குறைந்த-சக்தி RF மேம்படுத்தல்: RF இணைப்பு இழப்பை மேம்படுத்துவது சிக்கலான உட்புற சூழல்களில் சாதன பரிமாற்ற மின் நுகர்வு குறைக்கிறது, ஒட்டுமொத்த கணினி சக்தி பயன்பாட்டை குறைக்கிறது, தனிப்பட்ட வாகனங்களுக்கான பேட்டரி மாற்று சுழற்சிகளை நீட்டிக்கிறது மற்றும் ஆன்-சைட் பராமரிப்பின் அதிர்வெண்ணைக் குறைக்கிறது.

5. நெகிழ்வான தனிப்பயனாக்கம் மற்றும் மேம்பாட்டுத் திறன்கள்: வாடிக்கையாளரின் வீட்டுப் பரிமாணங்கள் மற்றும் உள் கூறுகளின் தளவமைப்புக்கு ஏற்ப குறிப்பாக டியூன் செய்யப்படலாம்; தகவல்தொடர்பு மற்றும் GNSS நிலைப்படுத்தல் ஆகியவற்றை இணைக்கும் ஒற்றைத் தொடர்பு அல்லது ஒருங்கிணைந்த இரட்டை-செயல்பாட்டு ஆண்டெனாக்களை ஆதரிக்கிறது; கேபிள் நீளம், இணைப்பான் வகை மற்றும் இயக்க அதிர்வெண் பேண்ட் அனைத்தும் சரிசெய்யக்கூடியவை.

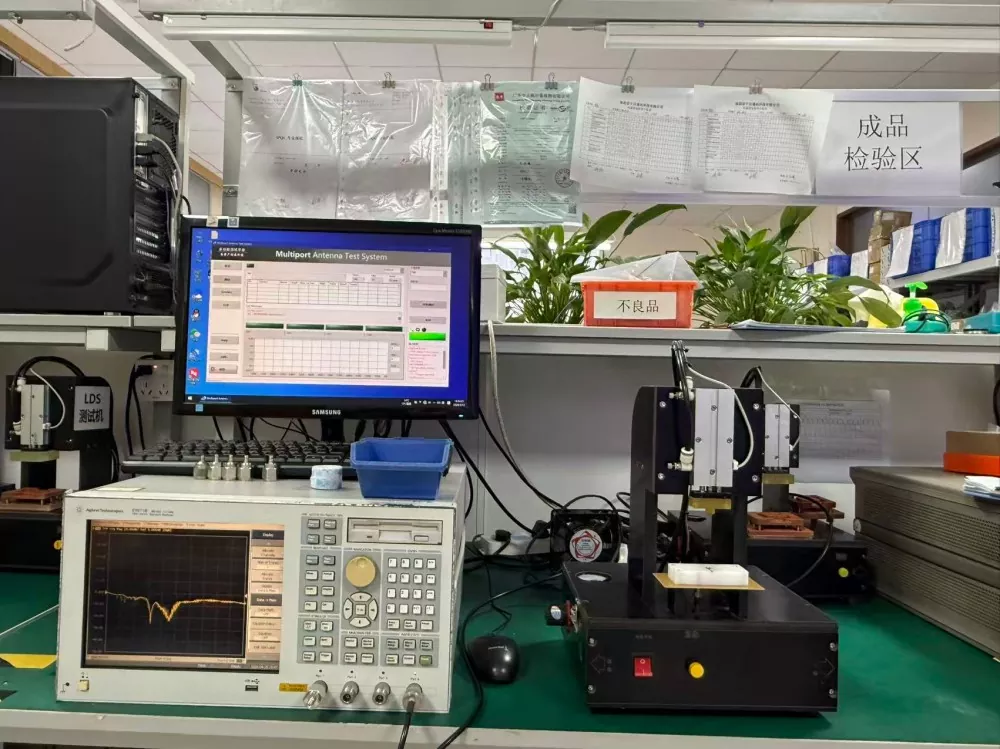

6. தரம் கண்டறியக்கூடியது மற்றும் சரிபார்க்கக்கூடியது: ஒவ்வொரு தொகுதி தயாரிப்புகளும் மைக்ரோவேவ் அனிகோயிக் சேம்பர் சோதனை அறிக்கைகள் மற்றும் வயதான சோதனை பதிவுகளை மாதிரியாக வைத்திருக்கின்றன. திட்ட மொத்த விநியோகத்திற்கு, திட்ட ஏற்புத் தேவைகளைப் பூர்த்தி செய்வதற்காக உண்மையான அளவீட்டுத் தரவை ஏற்றுமதியுடன் வழங்க முடியும். சுயாதீனமான R&D திறன்களைக் கொண்ட ஒரு சப்ளையராக, மாதிரி கட்டத்தில் பல முன்மாதிரி மறு செய்கைகளை எங்களால் வழங்க முடியும்.

பகிரப்பட்ட பைக் ஆண்டெனாவை எவ்வாறு தேர்வு செய்வது

1. அதிர்வெண் பட்டைகள் மற்றும் செயல்பாட்டுத் தேவைகளை தெளிவுபடுத்தவும்: திட்டம் NB-IoT அல்லது 4G Cat.1 என்பதை உறுதிப்படுத்தவும், மேலும் ஒருங்கிணைந்த Beidou-GPS இரட்டை நிலைப்படுத்தல் தேவையா என்பதை உறுதிப்படுத்தவும். ஒரே மாதிரியான தோற்றம் கொண்ட பகிரப்பட்ட பைக் ஆண்டெனாக்கள், ஆனால் பொருந்தாத அதிர்வெண் பட்டைகள் பூட்டுகளுக்குள் பயன்படுத்தப்படும் போது மோசமான உண்மையான செயல்திறனை ஏற்படுத்தும்.

2. உள் குழி சூழலை மதிப்பீடு செய்யுங்கள்: உள் இடத்தின் அளவு, சுற்றியுள்ள உலோகக் கூறுகள் மற்றும் பேட்டரி வேலை வாய்ப்பு ஆகியவற்றைக் கருத்தில் கொள்ளுங்கள். ஆண்டெனா வெற்று கூறு அளவுருக்களை மட்டுமே நம்ப வேண்டாம்; உண்மையான அளவீடுகள் முழு அடைப்பு அசெம்பிளிக்குப் பிறகு நடத்தப்பட வேண்டும், ஏனெனில் வெற்று பலகை தரவு உண்மையான திட்டங்களில் நிஜ-உலக செயல்திறனைக் குறிக்க முடியாது.

3. கட்டமைப்புத் தேவைகளை உறுதிப்படுத்தவும்: கிடைக்கக்கூடிய இடத்தின் பரிமாணங்கள், நிறுவல் மற்றும் ஏற்றும் முறை, இணைப்பான் மாதிரி மற்றும் அனுமதிக்கக்கூடிய கேபிள் நீளம் ஆகியவற்றைக் கூட்டிச் சேர்க்க முடியாத கூறுகளை வாங்குவதைத் தவிர்க்கவும்.

4. RF ட்யூனிங் திறன் கொண்ட உற்பத்தியாளர்களுக்கு முன்னுரிமை கொடுங்கள். ஆஃப்-தி-ஷெல்ஃப் ஜெனரிக் தயாரிப்புகள் உங்கள் லாக் பாடியுடன் பொருந்தாமல் இருக்கலாம்; ஒரு இயற்பியல் தொழிற்சாலை உங்கள் பூட்டு குழிக்கு குறிப்பாக மீண்டும் டியூன் செய்து மேம்படுத்தலாம், அதேசமயம் வர்த்தகர்கள் பொதுவாக குழி-நிலை மேம்படுத்தலை அடைய முடியாது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: அதிக ஆண்டெனா லாபம் எப்போதும் சிறந்த செயல்திறனைக் குறிக்குமா?

A: இல்லை. உள்ளமைக்கப்பட்ட ஆண்டெனாக்கள் ஒரு குறுகிய உலோக குழிக்குள் வரையறுக்கப்பட்டுள்ளன; அதிக ஆதாயத்தைப் பின்தொடர்வது மின்மறுப்பு பொருத்தமின்மைக்கு வழிவகுக்கும், இது ஒட்டுமொத்த மின் நுகர்வில் கூர்மையான அதிகரிப்புக்கு காரணமாகிறது. பகிரப்பட்ட பைக்குகளுக்கு, உள்ளமைக்கப்பட்ட ஆண்டெனா, குழி சூழல், மின் நுகர்வு, அதிர்ச்சி எதிர்ப்பு மற்றும் அளவு உள்ளிட்ட பல காரணிகளைச் சமப்படுத்த வேண்டும், உங்கள் பூட்டு உடல் வடிவமைப்பின் அடிப்படையில் பொருத்துதல் மற்றும் டியூனிங் தேவை.

Q2: வெளிப்புற ஆண்டெனாக்களுடன் ஒப்பிடும்போது உள்ளமைக்கப்பட்ட ஆண்டெனாக்களின் நன்மைகள் மற்றும் தீமைகள் என்ன?

ப: உள்ளமைக்கப்பட்ட ஆண்டெனாக்களின் நன்மைகள்: வெளிப்படையான கூறுகள் இல்லாத சுத்தமான சாதனத் தோற்றம், வெளிப்புற ஆண்டெனாக்களுடன் தொடர்புடைய சேதம், உடைப்பு அல்லது இழப்பின் அபாயங்களை நீக்குதல். குறைபாடுகள்: லாக் ஹவுஸிங்கிற்குள் உள் உலோகப் பகுதிகளிலிருந்து அதிக குறுக்கீடு, ஆண்டெனா டியூனிங்கில் அதிக துல்லியம் தேவை. உங்கள் திட்டம் உயரமான கட்டிடங்கள் அல்லது நிலத்தடி கேரேஜ்களில் பெரிய அளவிலான வரிசைப்படுத்தலை உள்ளடக்கியிருந்தால், முழுமையான ஆன்-சைட் சோதனை மற்றும் மதிப்பீடு அவசியம்.

Q3: நாம் 4G தொடர்பு + GPS BeiDou இரட்டைச் செயல்பாடு பகிர்வு பைக் ஆண்டெனாவை உருவாக்க முடியுமா?

ப: ஆதரிக்கப்பட்டது. ஒருங்கிணைந்த இரட்டை-ஆன்டெனா வடிவமைப்பு உள் வயரிங் குறைக்கிறது, மற்றும் இணைப்பிகள் மற்றும் கேபிள்கள் தேவைக்கேற்ப தனிப்பயனாக்கலாம்.

Q4: தயாரிப்பு உத்தரவாதக் கொள்கை என்ன?

ப: சாதாரண நிறுவல் மற்றும் பயன்பாட்டின் கீழ், மனித சேதத்தால் ஏற்படாத தயாரிப்பின் மின் தவறுகளுக்கு நாங்கள் உத்தரவாதம் அளிக்கிறோம். இருப்பினும், தவறான நிறுவல், கேபிள்களை வலுக்கட்டாயமாக இழுத்தல் அல்லது அசெம்பிளி செய்யும் போது சுருக்கத்தால் ஏற்படும் சேதம் ஆகியவற்றால் எழும் சிக்கல்கள் உத்தரவாதத்தின் கீழ் வராது. இதுபோன்ற சிக்கல்களைத் தவிர்க்க உதவும் நிறுவல் வழிகாட்டுதல்களையும் நாங்கள் வழங்குவோம்.
