GPS BeiDou ஆண்டெனா

GPS BeiDou ஆண்டெனா என்பது GPS L1 (1575.42 MHz) மற்றும் BeiDou B1 (1561 MHz) உள்ளிட்ட L1/B1 அதிர்வெண் சமிக்ஞைகளைப் பெறுவதற்காக வடிவமைக்கப்பட்ட செயற்கைக்கோள் வழிசெலுத்தல் RF கூறு ஆகும்.

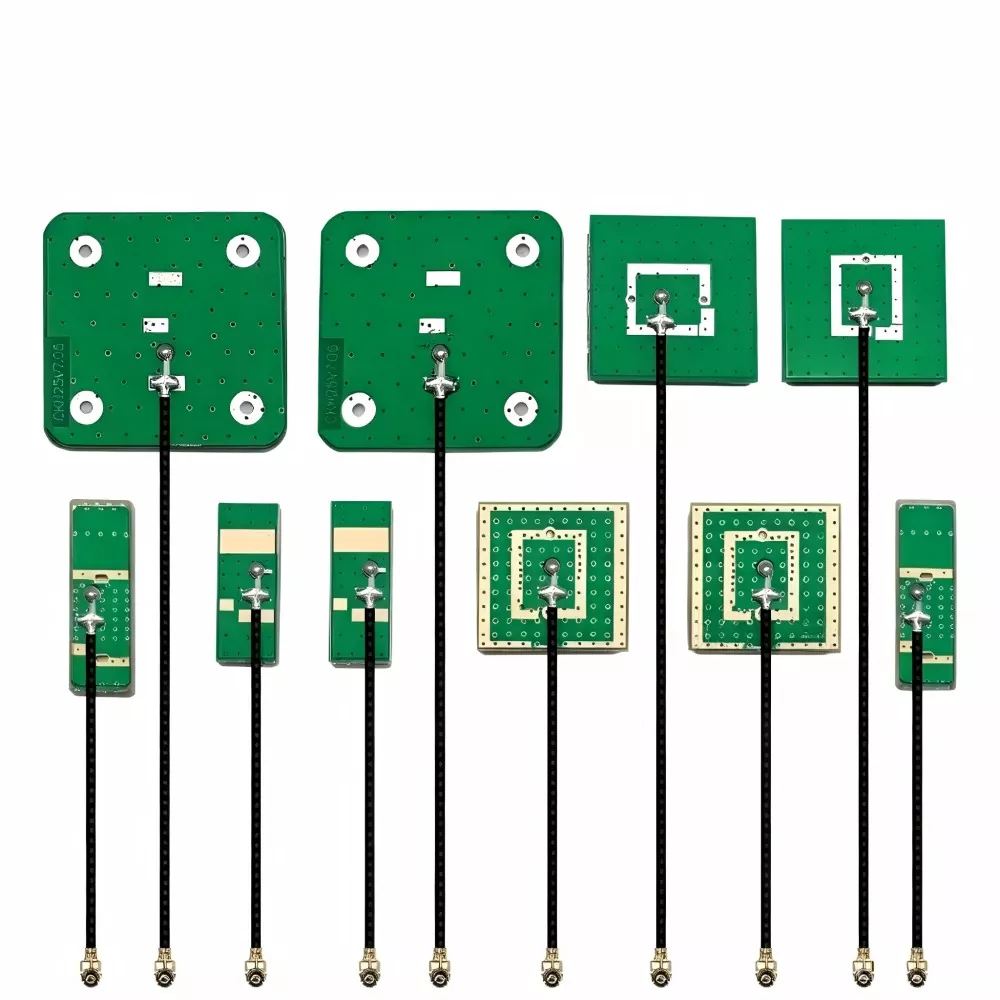

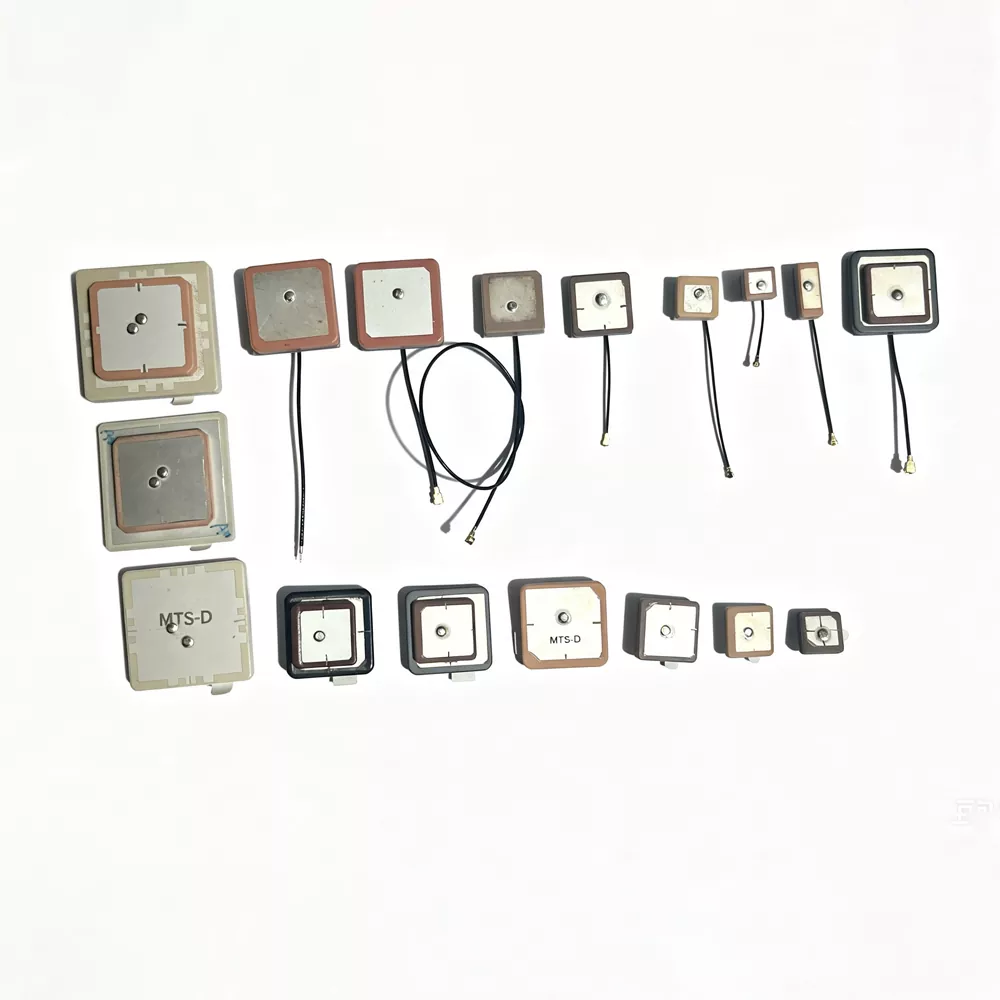

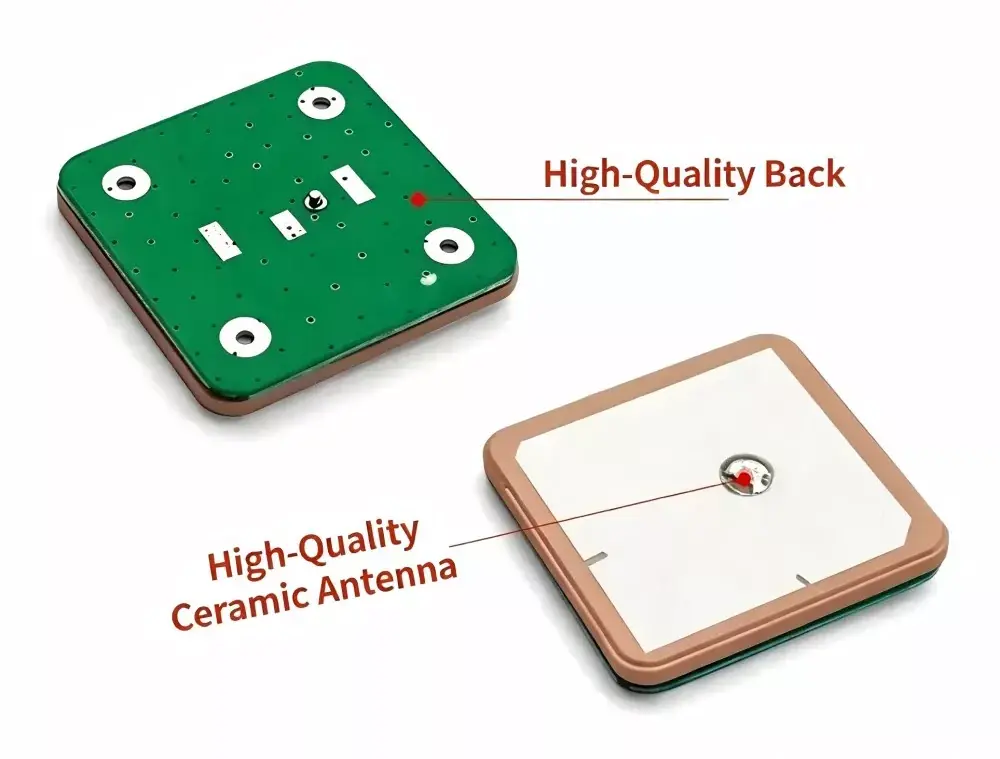

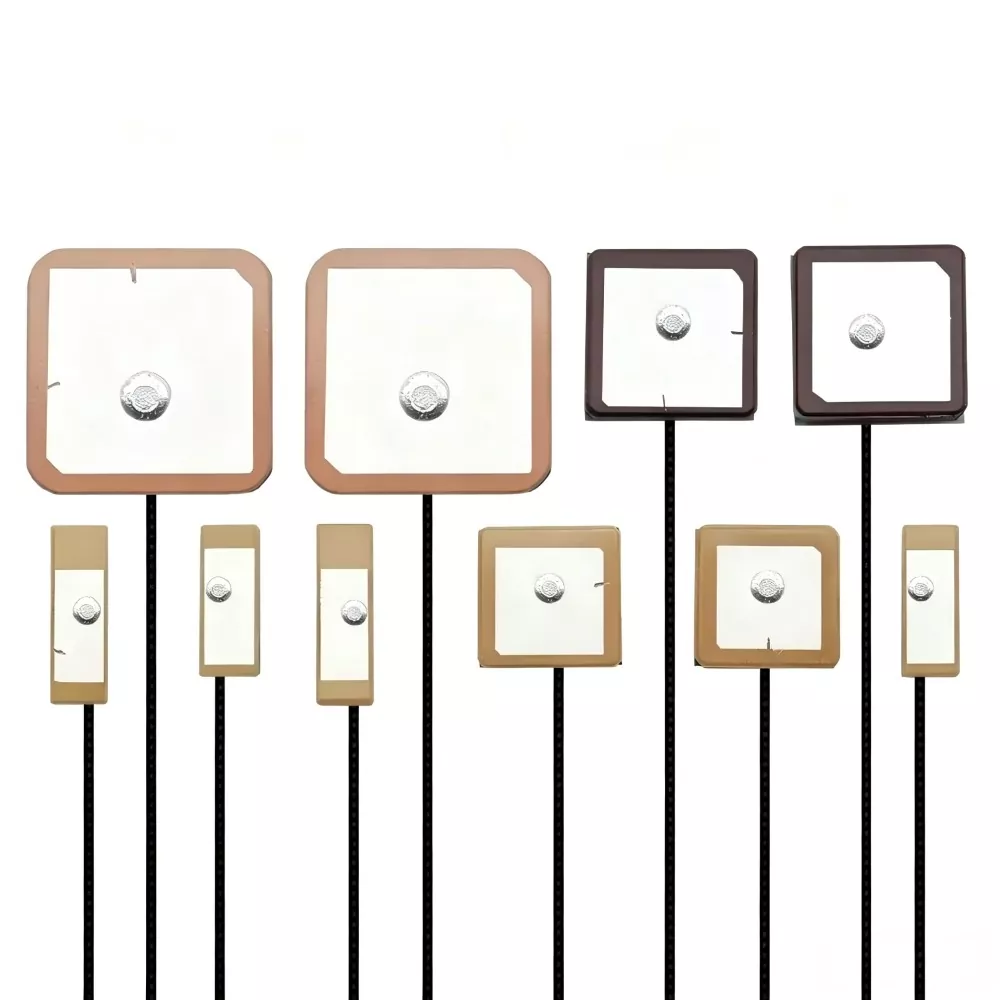

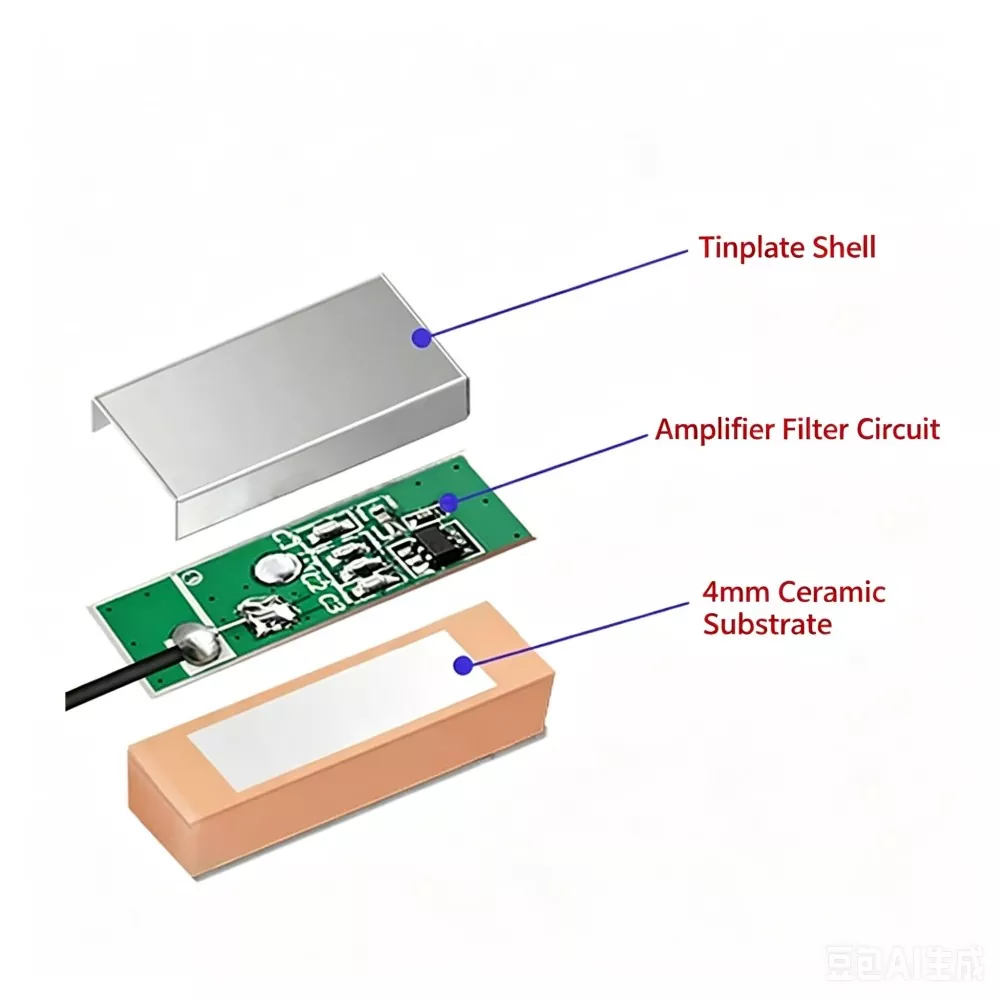

ஆண்டெனா பொதுவாக ஒரு பீங்கான் மின்கடத்தா பேட்ச் கட்டமைப்பைப் பயன்படுத்துகிறது. மெட்டல் பேட்ச் மற்றும் செராமிக் அடி மூலக்கூறுக்கு இடையே உள்ள மின்காந்த அதிர்வு மூலம் சிக்னல் வரவேற்பு அடையப்படுகிறது, பலவீனமான செயற்கைக்கோள் RF சிக்னல்களை ஜிஎன்எஸ்எஸ் ரிசீவர் செயலாக்கத்திற்கான குறைந்த இரைச்சல் மின் சமிக்ஞைகளாக மாற்றுகிறது.

வலது கை வட்ட துருவமுனைப்பு (RHCP) செயற்கைக்கோள் பரிமாற்ற பண்புகளை பொருத்த பயன்படுகிறது, மாறும் வரவேற்பு சூழல்களில் துருவமுனைப்பு பொருந்தாத இழப்பைக் குறைக்கிறது.

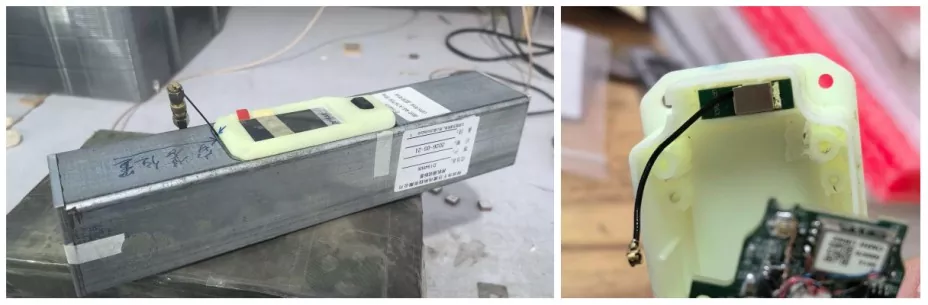

இணக்கமான சாதனங்கள்

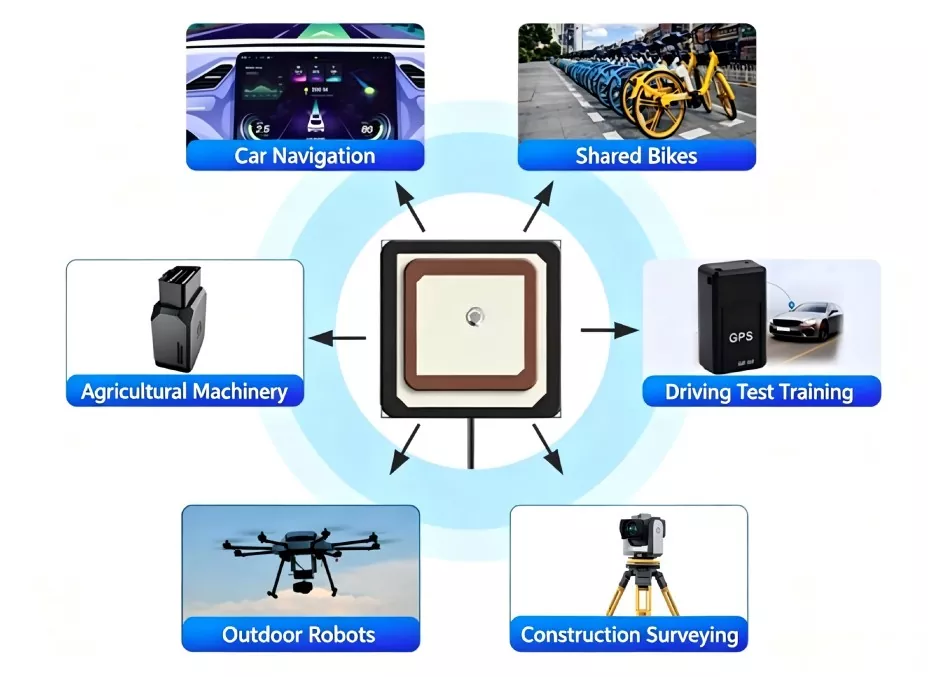

சோர்ஸ் பேக்டரியாக, நாங்கள் GPS BeiDou ஆண்டெனாவை உருவாக்குகிறோம். இது விதிவிலக்கான பொருந்தக்கூடிய தன்மையைக் கொண்டுள்ளது மற்றும் பின்வரும் சாதனங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது:

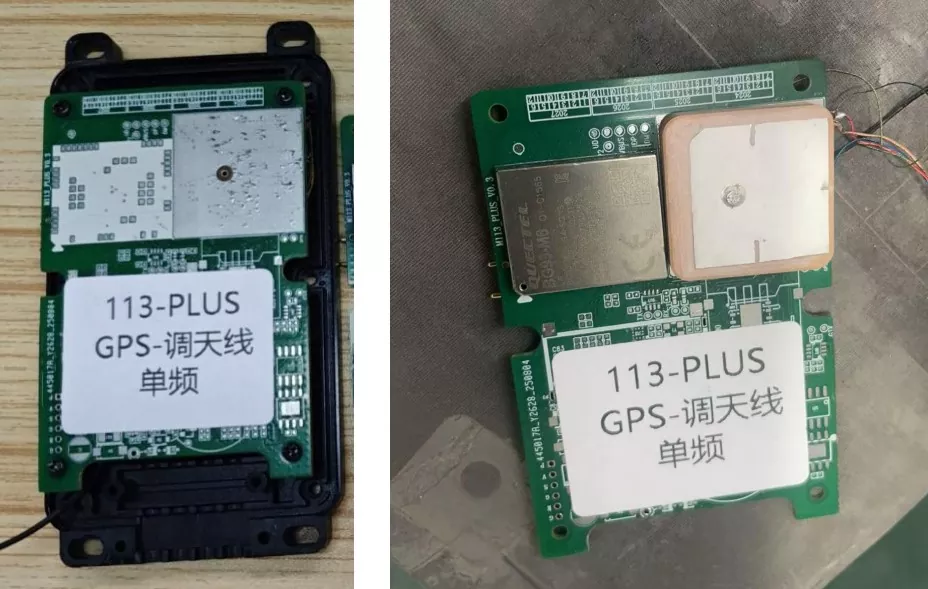

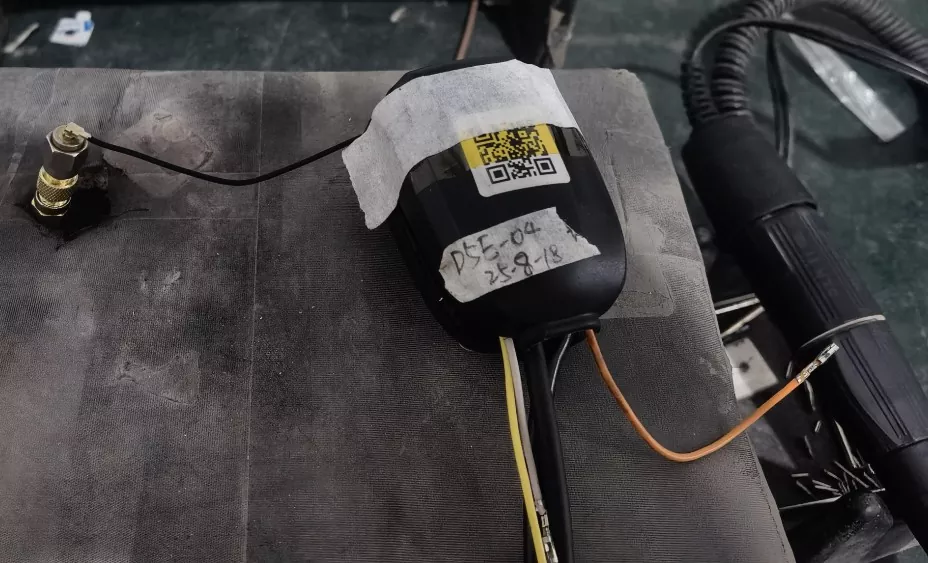

• வாகனம் மற்றும் பயணம்: வாகனத்தில் வழிசெலுத்தல் அமைப்புகள், பகிரப்பட்ட சைக்கிள்கள் மற்றும் மின்சார ஸ்கூட்டர்களுக்கான ஸ்மார்ட் பூட்டுகள், டேஷ்கேம்கள் மற்றும் OBD டிராக்கர்கள்.

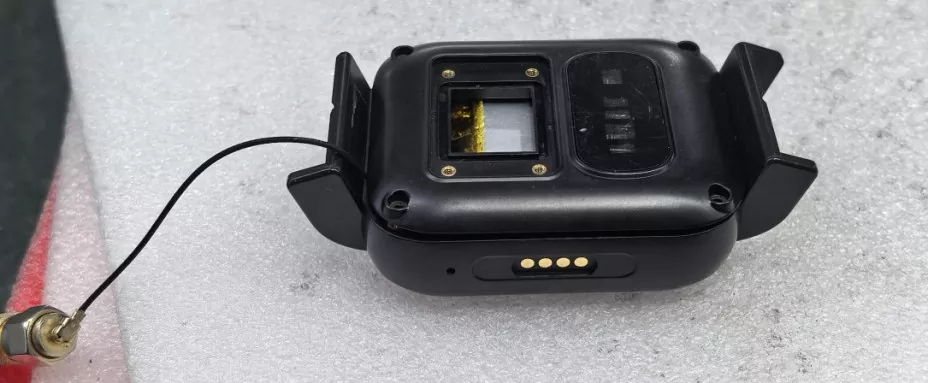

• இன்டர்நெட் ஆஃப் திங்ஸ் மற்றும் அணியக்கூடியவை: ஸ்மார்ட்வாட்ச்கள், குழந்தை/முதியோர் இருப்பிட பேட்ஜ்கள், மினியேச்சர் பெட் டிராக்கர்கள், சொத்து கண்காணிப்பு குறிச்சொற்கள்.

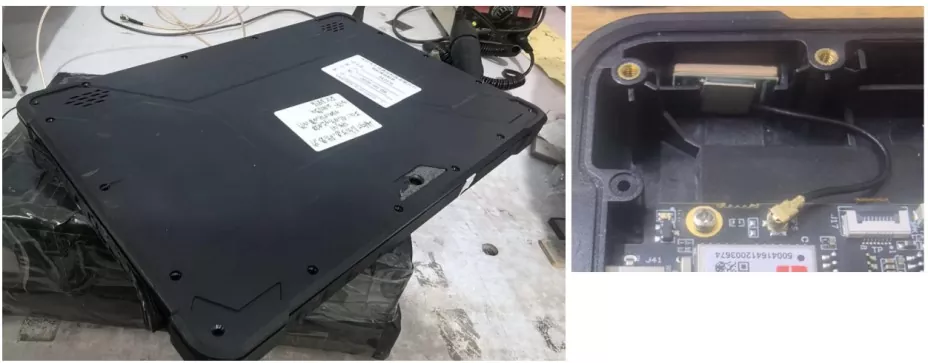

• தொழில் மற்றும் ஆய்வு: உயர் துல்லியமான கணக்கெடுப்பு மற்றும் மேப்பிங் டெர்மினல்கள், விவசாய ட்ரோன் விமானக் கட்டுப்பாட்டாளர்கள், தொழில்துறை IoT சென்சார்கள், கையடக்க PDAகள்.

முக்கிய விற்பனை புள்ளிகள் மற்றும் உண்மையான அளவிடப்பட்ட தரவு

நாங்கள் தொழிற்சாலை உற்பத்தி ஜிபிஎஸ் வெளிப்புற ஆண்டெனா பின்வரும் முக்கிய நன்மைகளைக் கொண்டுள்ளது:

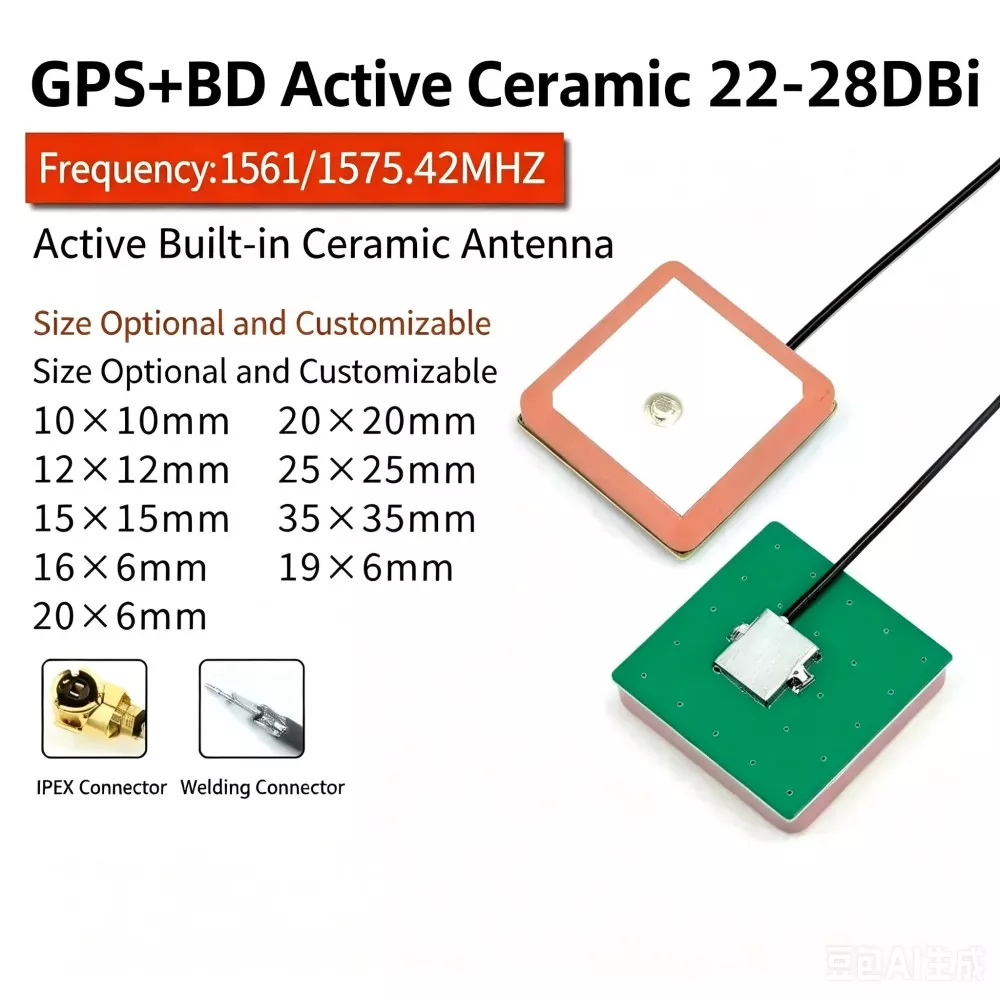

1. அளவு மற்றும் செயல்திறனின் இறுதி சமநிலை: மல்டி-லேயர் லோ-டெம்பரேச்சர் கோ-ஃபைர்டு செராமிக் (எல்டிசிசி) தொழில்நுட்பத்தைப் பயன்படுத்தி, இந்த கூறு 16×6×4.5 மிமீ அளவுள்ள மிக மெல்லிய தொகுப்பில் கூட நிலையான அதிர்வு அதிர்வெண்ணைப் பராமரிக்கிறது, இது இட-கட்டுப்படுத்தப்பட்ட மினியேச்சர் ஐஓடி சாதனங்களுக்கு ஏற்றதாக அமைகிறது.

2. சிறந்த பலவீனமான-சிக்னல் கண்டறிதல் திறன்: உயர் செயல்திறன் கொண்ட LNA (குறைந்த-இரைச்சல் பெருக்கி), அளவிடப்பட்ட இரைச்சல் எண்ணிக்கை (NF) ≤2.0 dB, மற்றும் ஆதாயம் 25 dB ± 3 dB ஐ அடையலாம். உண்மையான சோதனையில், சாதனத்தின் குளிர்-தொடக்க செயற்கைக்கோள் கையகப்படுத்தும் நேரம் 25 வினாடிகளுக்குள் குறைக்கப்பட்டது, மேலும் இது நகர்ப்புற பள்ளத்தாக்கு சூழலில் கூட 7 க்கும் மேற்பட்ட செயற்கைக்கோள்களை நிலையானதாக பெற முடியும்.

3. உயர் வெப்பநிலை நிலைத்தன்மை: பீங்கான் மின்கடத்தாவின் வெப்பநிலை குணகம் ±30 ppm/℃க்குள் கட்டுப்படுத்தப்படுகிறது. -40℃ முதல் 85℃ வரையிலான தீவிர சூழல்களில், அதிர்வு அதிர்வெண் மாற்றம் ≤±5 MHz-வழக்கமான PCB ஆண்டெனாக்களை விட மிக உயர்ந்தது.

4. மின்மறுப்பு பொருத்தம் மற்றும் குறுக்கீடு எதிர்ப்பு: VSWR ≤ 1.5 உடன் நிலையான 50Ω மின்மறுப்பு வடிவமைப்பு; மேற்பரப்பில் ஃபெரைட் பூச்சுடன் விருப்பமாக கிடைக்கும், அவுட்-ஆஃப்-பேண்ட் சப்ரஷன் ≥40 dB ஐ வழங்குகிறது மற்றும் DC-DC மாற்றிகள் போன்ற உயர் அதிர்வெண் குறுக்கீடுகளிலிருந்து மதர்போர்டை திறம்பட பாதுகாக்கிறது.

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் மற்றும் அளவுருக்கள்

போட்டியிடும் தயாரிப்புகளுடன் ஆழமான ஒப்பீடு

1. அனுமதி தேவைகள்

ஆண்டெனா ஒரு தடையற்ற இடத்தில் வைக்கப்பட வேண்டும். ஆண்டெனாவிற்கு மேலே 30° உயரக் கோணத்தில் பெரிய உலோகப் பொருள்கள் எதுவும் இருக்கக்கூடாது. ஒரு தொடர்ச்சியான 7 செ

2. EMI தனிமைப்படுத்தல்

DC-DC மாற்றிகள், கிரிஸ்டல் ஆஸிலேட்டர்கள், CPUகள் மற்றும் ஸ்பீக்கர்கள் போன்ற அதிக இரைச்சல் கொண்ட கூறுகளிலிருந்து ஆண்டெனாவை விலக்கி வைக்கவும். குறைந்தபட்சம் 2 செமீ பிரிப்பு தூரம் பரிந்துரைக்கப்படுகிறது.

3. மின்மறுப்பு கட்டுப்பாடு

ஆன்டெனா ஃபீட் பாயிண்டிலிருந்து GNSS தொகுதிக்கு 50Ω கட்டுப்படுத்தப்பட்ட மின்மறுப்பைப் பராமரிக்கவும். RF தடயங்கள் குறுகியதாக இருக்க வேண்டும், மென்மையான ரூட்டிங் மற்றும் வலது கோண வளைவுகள் இல்லை.

4. நோக்குநிலை கட்டுப்பாடு

பீங்கான் மேற்பரப்பு மேல்நோக்கி எதிர்கொள்ள வேண்டும் மற்றும் தரை விமானத்திற்கு இணையாக இருக்க வேண்டும். நிலையான RHCP வரவேற்பு பண்புகளை பராமரிக்க சாய்வு கோணம் 15°க்கு மேல் இருக்கக்கூடாது.

RF இன்ஜினியரிங் பரிசீலனைகள்

1. தரை விமானம் சார்பு

ஒரு GNSS ஆண்டெனாவிற்கு நிலையான தரை விமானம் தேவை. செயல்திறன் நேரடியாக தரை அளவு மற்றும் சமச்சீர்நிலையுடன் தொடர்புடையது.

2. மல்டிபாத் சுற்றுச்சூழல் உணர்திறன்

நகர்ப்புற சூழல்கள் சிக்னல் பிரதிபலிப்பு பாதைகளை அறிமுகப்படுத்துகின்றன, அவை நிலைப்படுத்தல் துல்லியத்தை குறைக்கின்றன மற்றும் துல்லியத்தின் நீர்த்தலை அதிகரிக்கின்றன (DOP).

3. LNA பங்களிப்பு

குறைந்த இரைச்சல் பெருக்கி ஆதாயம் கையகப்படுத்தல் உணர்திறனை மேம்படுத்துகிறது, ஆனால் வடிகட்டுதல் போதுமானதாக இல்லாவிட்டால் இசைக்குழுவிற்கு வெளியே குறுக்கீடு ஏற்படுவதற்கான வாய்ப்பையும் அதிகரிக்கிறது.

4. அதிர்வெண் நிலைத்தன்மை

பீங்கான் மின்கடத்தா வெப்பநிலை குணகங்கள் வெப்ப சுழற்சி நிலைமைகளின் கீழ் ஒத்ததிர்வு சறுக்கலை பாதிக்கின்றன.

சரியான பொருளை எவ்வாறு தேர்வு செய்வது?

GPS வெளிப்புற ஆண்டெனாவைத் தேர்ந்தெடுக்கும்போது, ​​பின்வரும் முக்கிய காரணிகளைக் கவனியுங்கள்:

1. அதிர்வெண் மற்றும் துருவமுனைப்பு சாதனத்திற்கு GPS L1, BeiDou B1 அல்லது இரட்டை அதிர்வெண் ஆதரவு தேவையா என்பதை உறுதிப்படுத்தவும். 2.4G வகைகள் போன்ற நேரியல் துருவப்படுத்தப்பட்ட ஆண்டெனாக்களுடன் வட்டமாக துருவப்படுத்தப்பட்ட GNSS ஆண்டெனாக்களைக் கலக்காதீர்கள், ஏனெனில் இது பொருந்தாமை மற்றும் சீரழிந்த வரவேற்பை ஏற்படுத்தும்.

2. நிறுவல் இடம் சிறிய சாதனங்களுக்கு, ஒரு பீங்கான் ஆண்டெனா பொதுவாக அதன் சிறிய வடிவ காரணி காரணமாக பயன்படுத்தப்படுகிறது. போதுமான இடவசதியுடன் கூடிய செலவு உணர்திறன் பயன்பாடுகளுக்கு, PCB ஆண்டெனாக்கள் பரிசீலிக்கப்படலாம். சிக்கலான RF சூழல்களில், செராமிக் ஆண்டெனாக்கள் மிகவும் நிலையான செயல்திறனை வழங்குகின்றன.

3. செயலில் அல்லது செயலற்ற வடிவமைப்பு சாதனத்தில் ஒரு உலோக உறை அல்லது நீண்ட RF ஃபீட் லைன் (>1 மீ) இருந்தால், சிக்னல் இழப்பை ஈடுசெய்ய ஒருங்கிணைந்த LNA கொண்ட செயலில் உள்ள ஆண்டெனா பரிந்துரைக்கப்படுகிறது.

4. சரிபார்ப்பு தரவு ஆய்வக விவரக்குறிப்புகள் மட்டுமல்லாமல், அளவிடப்பட்ட கள செயல்திறன் (எ.கா., செயற்கைக்கோள் கையகப்படுத்தல், C/N0, குளிர் தொடக்க நேரம்) அடிப்படையில் தேர்வு செய்யப்பட வேண்டும்.

எங்களை ஏன் தேர்வு செய்ய வேண்டும் (கியான்மு கம்யூனிகேஷன்ஸ்)?

• மூலத் தொழிற்சாலையிலிருந்து நேரடி விநியோகம்: நாங்கள் இடைத்தரகர்களின் லாப வரம்புகளை நிராகரிக்கிறோம் மற்றும் நெகிழ்வான MOQகளுடன் அதிக போட்டித்தன்மை கொண்ட முன்னாள் தொழிற்சாலை விலைகளை வழங்குகிறோம்.

• வலுவான R&D மற்றும் தனிப்பயனாக்குதல் திறன்கள்: எங்களிடம் தொழில்முறை RF பொறியாளர்கள் குழு உள்ளது, அவர்கள் உங்கள் ஐடி அமைப்பு மற்றும் PCB தளவமைப்பின் அடிப்படையில் செராமிக் சிப் அளவு, சில்வர் லேயர் வடிவம் மற்றும் LNA ஆதாயத்தை விரைவாகத் தனிப்பயனாக்க முடியும்.

• உண்மையான வழக்கு சரிபார்ப்பு: எங்கள் தயாரிப்புகள் பல முன்னணி பைக்-பகிர்வு, வாகனத்தில் வழிசெலுத்தல் மற்றும் ஸ்மார்ட் அணியக்கூடிய பிராண்டுகளின் விநியோகச் சங்கிலிகளில் வெற்றிகரமாக ஒருங்கிணைக்கப்பட்டு, "மெதுவான நட்சத்திர தேடல் மற்றும் அடிக்கடி நட்சத்திர இழப்பு" போன்ற எண்ணற்ற சிக்கல்களைத் தீர்க்கிறது.

• முழு வாழ்க்கைச் சுழற்சி சேவைகள்: விற்பனைக்கு முந்தைய மின்மறுப்பு பொருத்துதல் உருவகப்படுத்துதல்கள் மற்றும் ஆண்டெனா தளவமைப்பு வழிகாட்டல் முதல் விற்பனைக்குப் பிறகு குறைபாடுள்ள தயாரிப்புகளின் விரைவான பகுப்பாய்வு வரை நாங்கள் ஒரு நிறுத்த தொழில்நுட்ப ஆதரவை வழங்குகிறோம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: வெவ்வேறு அதிர்வெண் பட்டைகளில் உள்ள செராமிக் ஆண்டெனாக்களை ஒன்றுக்கொன்று மாற்றாகப் பயன்படுத்த முடியுமா?

A: எண். GNSS ஆண்டெனாக்கள் மற்றும் 2.4G/5.8G ஆண்டெனாக்கள் வெவ்வேறு துருவமுனைப்பு வகைகள் மற்றும் இயக்க வழிமுறைகளைப் பயன்படுத்துகின்றன. GNSS ஆண்டெனாக்கள் பொதுவாக RHCP ஆகும், அதே சமயம் 2.4G/5.8G ஆண்டெனாக்கள் நேரியல் துருவப்படுத்தப்பட்டவை. துருவமுனைப்பு மற்றும் அதிர்வெண் ஆகியவற்றுக்கு இடையேயான பொருத்தமின்மை குறிப்பிடத்தக்க சிக்னல் சிதைவு அல்லது செயற்கைக்கோள் பூட்டு இழப்பை ஏற்படுத்துகிறது.

Q2: ஆண்டெனா அளவு செயல்திறனை ஏன் பாதிக்கிறது?

A: செராமிக் ஆண்டெனா செயல்திறன் பயனுள்ள கதிர்வீச்சு பகுதி மற்றும் மின்கடத்தா மாறிலி ஆகியவற்றுடன் தொடர்புடையது. ஒரு பெரிய பீங்கான் தொகுதி பொதுவாக ஆதாயம் மற்றும் உணர்திறனை மேம்படுத்துகிறது. இருப்பினும், சிறிய வடிவமைப்புகளில், ஆண்டெனா டியூனிங் மற்றும் தரை விமான வடிவமைப்பு மூலம் செயல்திறனை ஓரளவு மேம்படுத்தலாம்.

Q3: ஜிபிஎஸ் வெளிப்புற ஆண்டெனாவின் மின்மறுப்பு என்ன?

A: நிலையான வடிவமைப்பு மின்மறுப்பு 50Ω ஆகும், இது பொதுவாக GNSS RF முன்-இறுதி அமைப்புகளில் பயன்படுத்தப்படுகிறது. தனிப்பயன் மின்மறுப்பு மதிப்புகள் கணினி-நிலை பொருத்துதல் தேவைகளைப் பொறுத்து ஆதரிக்கப்படும்.

Q4: நிறுவல் செயல்திறன் எவ்வாறு சரிபார்க்கப்படுகிறது?

A: மதிப்பீடு பொதுவாக GNSS பெறுதல் அளவீடுகளான செயற்கைக்கோள் கையகப்படுத்தல் எண்ணிக்கை, SNR (சிக்னல்-டு-இரைச்சல் விகிதம்) மற்றும் திறந்த-வான சூழ்நிலையில் குளிர்-தொடக்க நேரம் போன்றவற்றை அடிப்படையாகக் கொண்டது. நிலையான செயல்பாட்டிற்கு, பல செயற்கைக்கோள் பூட்டுகள் மற்றும் நிலையான C/N0 மதிப்புகள் நிலையான சோதனை சூழலில் எதிர்பார்க்கப்படுகிறது
