ஜிபிஎஸ் வெளிப்புற ஆண்டெனா

GPS External Antenna என்பது GPS, Beidou, GLONASS, Galileo மற்றும் பிற செயற்கைக்கோள் அமைப்புகள் உட்பட, Global Navigation Satellite Systems (GNSS) இலிருந்து பலவீனமான RF சிக்னல்களைப் பெறுவதற்காக சிறப்பாக வடிவமைக்கப்பட்ட ஒரு முழுமையான ரேடியோ அதிர்வெண் கூறு ஆகும். உள்ளமைக்கப்பட்ட ஆண்டெனாக்கள் போலல்லாமல், இது ஒரு கோஆக்சியல் கேபிள் வழியாக பிரதான சாதனத்திலிருந்து பிரிக்கப்படுகிறது. இந்த வடிவமைப்பு உபகரண உறைகளின் இயற்பியல் கவசம் வரம்புகளை மீறுகிறது, ஆன்டெனாவை திறந்த வெளிப் பகுதிகளில் அல்லது வாகனக் கூரைகளில் செயற்கைக்கோள்களின் உகந்த பார்வைக்கு (FOV) நிறுவ அனுமதிக்கிறது.

இது எப்படி வேலை செய்கிறது?

 GPS செயற்கைக்கோள்களால் அனுப்பப்படும் RF சமிக்ஞைகள் தரையை அடையும் போது மிகவும் பலவீனமாக இருக்கும் (பொதுவாக -125 dBm முதல் -160 dBm வரை). உயர்தர ஜிபிஎஸ் வெளிப்புற ஆண்டெனா பின்வரும் வழிமுறையின் மூலம் திறமையான சிக்னல் பிடிப்பை உறுதி செய்கிறது:

1. வலது கை வட்ட துருவமுனைப்பு (RHCP) பொருத்தம்

ஆன்டெனா ஒரு சிறப்பு மைக்ரோஸ்டிரிப் பேட்ச் வடிவமைப்பைக் கொண்டுள்ளது, இது செயற்கைக்கோள் சமிக்ஞைகளின் வலது கை வட்ட துருவமுனைப்பு பண்புகளுடன் சரியாகப் பொருந்துகிறது, இதன் மூலம் சாதனத்தின் நோக்குநிலையில் ஏற்படும் மாற்றங்களால் ஏற்படும் சிக்னல் தேய்மானத்தை நீக்குகிறது.

2. LNA குறைந்த இரைச்சல் பெருக்கி

உள்ளமைக்கப்பட்ட உயர்-செயல்திறன் கொண்ட LNA (குறைந்த-இரைச்சல் பெருக்கி) இது மிகவும் குறைந்த இரைச்சல் எண்ணிக்கையை (பொதுவாக <2 dB) பராமரிக்கும் போது பலவீனமான சிக்னல்களை அதிகரிக்கிறது மற்றும் ஊட்டி பரிமாற்றத்தின் போது ஏற்படும் செருகும் இழப்பை ஈடுசெய்கிறது.

3. மல்டிபாத் குறுக்கீடு எதிர்ப்பு வடிவமைப்பு

தரை விமானம் மற்றும் சோக் காயில் கட்டமைப்பை மேம்படுத்துவதன் மூலம், கட்டிடங்கள் அல்லது தரையில் இருந்து பிரதிபலிக்கும் குறைந்த உயர குறுக்கீடு சமிக்ஞைகள் திறம்பட அடக்கப்படுகின்றன.

முக்கிய விற்பனை புள்ளிகள்

RF துறையில் ஆழமாக வேரூன்றிய நிறுவனமாக, சீனாவின் நன்கு அறியப்பட்ட ஆண்டெனா உற்பத்தியாளர், எங்கள் தயாரிப்பு உண்மையான சோதனையில் குறிப்பிடத்தக்க நன்மைகளை நிரூபித்துள்ளது:

• முழு அதிர்வெண் இசைக்குழு முழுவதும் பல அமைப்பு இணக்கத்தன்மை

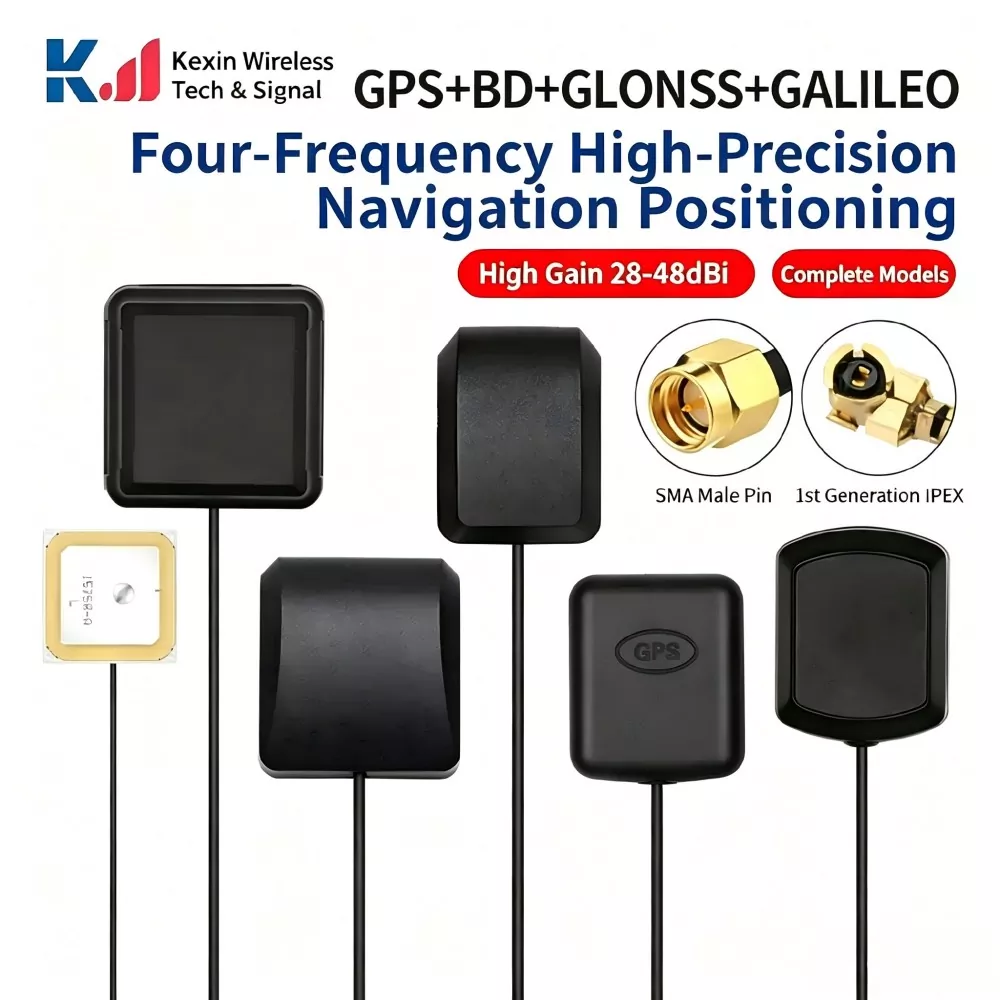

முழு அதிர்வெண் பட்டைகளான L1/L2/L5/L6 மற்றும் L-பேண்ட் ஆகியவற்றை ஆதரிக்கிறது, உயர் துல்லியமான RTK பொருத்துதல் தேவைகளைப் பூர்த்தி செய்ய GPS, BeiDou மற்றும் Galileo போன்ற அமைப்புகளுடன் தடையின்றி ஒருங்கிணைக்கிறது.

• சிறந்த எதிர்ப்பு குறுக்கீடு திறன்

சிக்கலான நகர்ப்புற பள்ளத்தாக்குகள் அல்லது உயர் மின்னழுத்த டிரான்ஸ்மிஷன் டவர்களுக்கு அருகில் கூட, அவுட்-ஆஃப்-பேண்ட் அடக்குமுறை திறன் சிறப்பாக உள்ளது, இது கணினி பூட்டு-இழப்பு அபாயத்தை திறம்பட குறைக்கிறது என்பதை அளவிடப்பட்ட தரவு காட்டுகிறது.

• தொழில்துறை தர பாதுகாப்பு தரநிலை

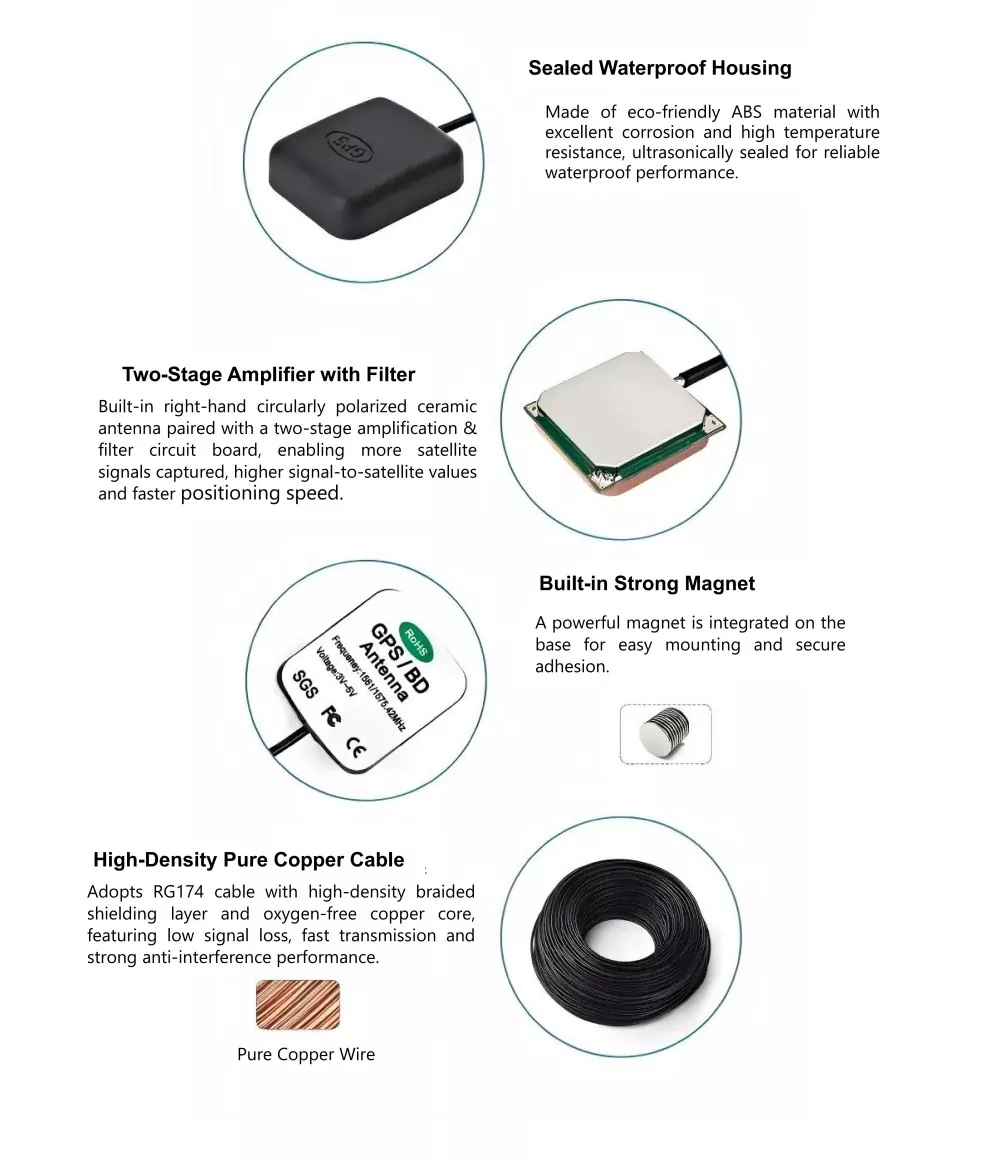

இது அல்ட்ராசோனிக் என்காப்சுலேஷன் மற்றும் இரட்டை நீர்ப்புகா வடிவமைப்பைக் கொண்டுள்ளது, IP67 பாதுகாப்பு மதிப்பீட்டை அடைகிறது மற்றும் -40℃ முதல் +85℃ வரையிலான தீவிர சூழல்களில் கூட நிலையான செயல்திறனைப் பராமரிக்கிறது.

• நெகிழ்வான தனிப்பயனாக்கப்பட்ட சேவைகள்

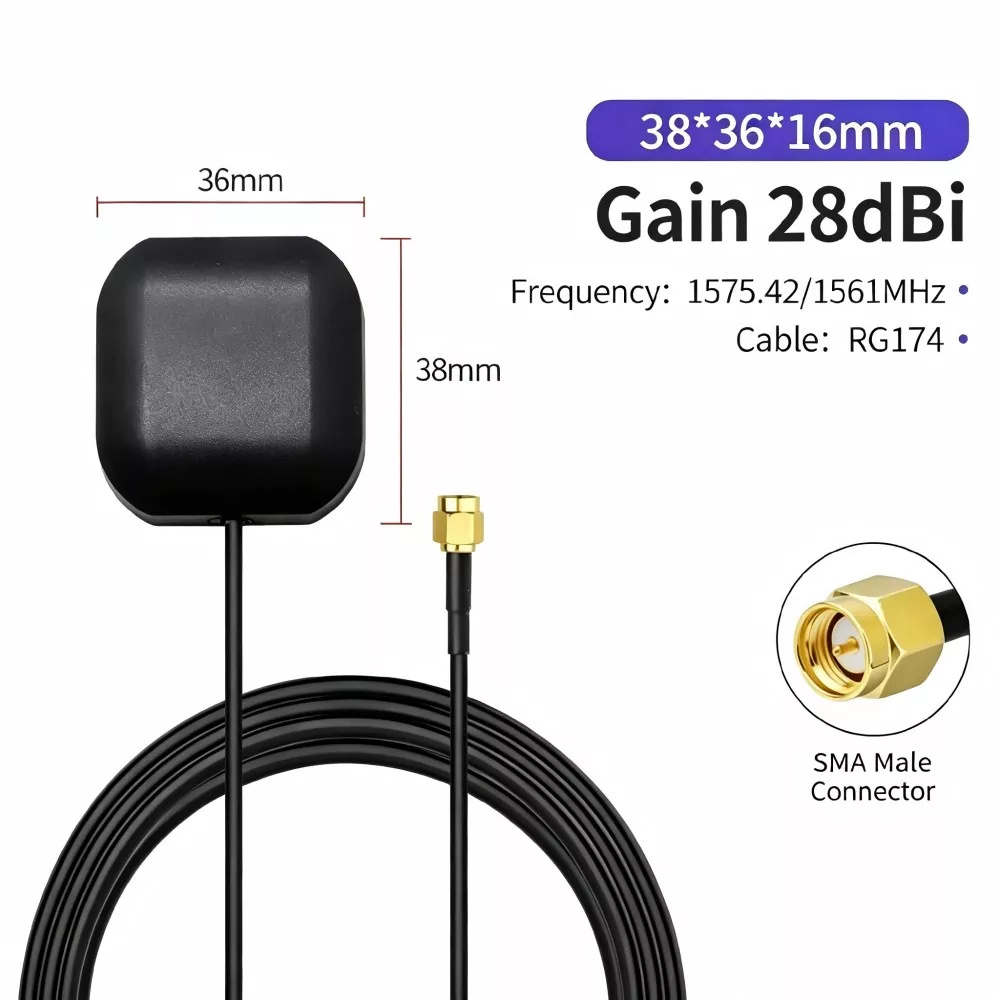

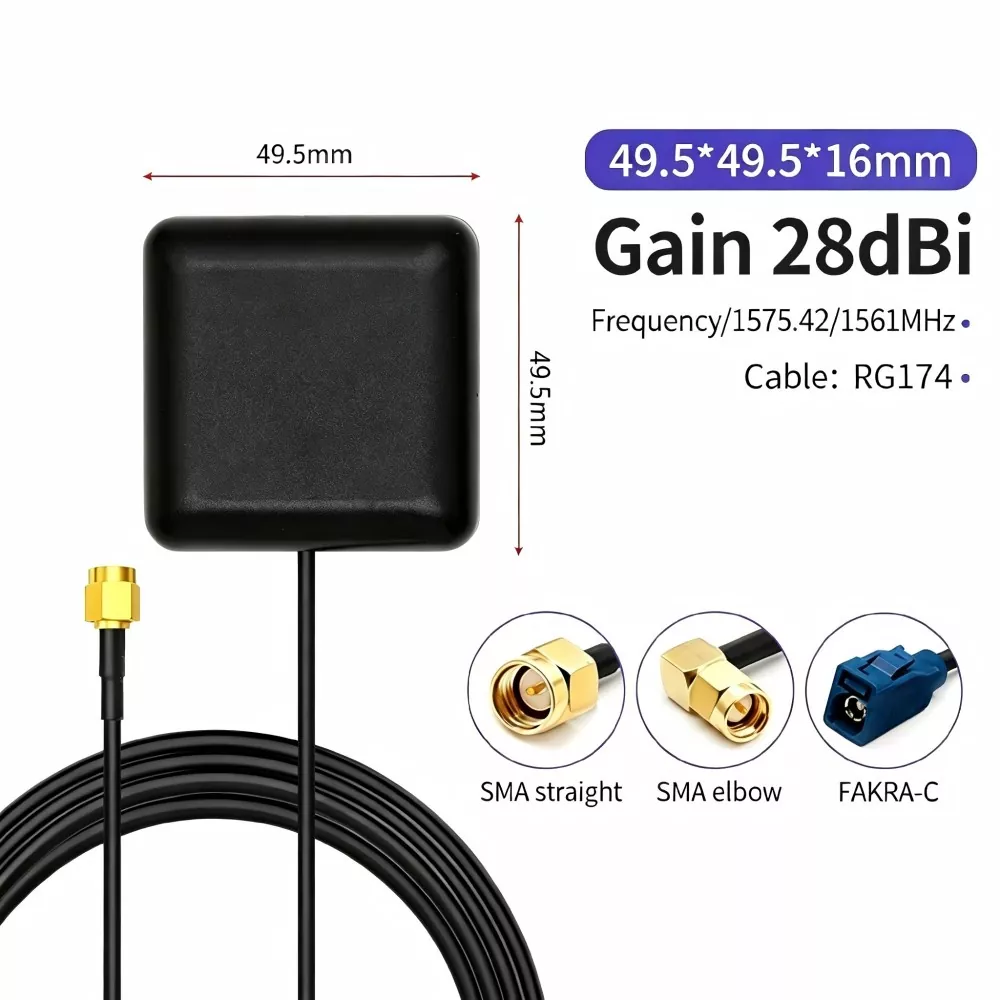

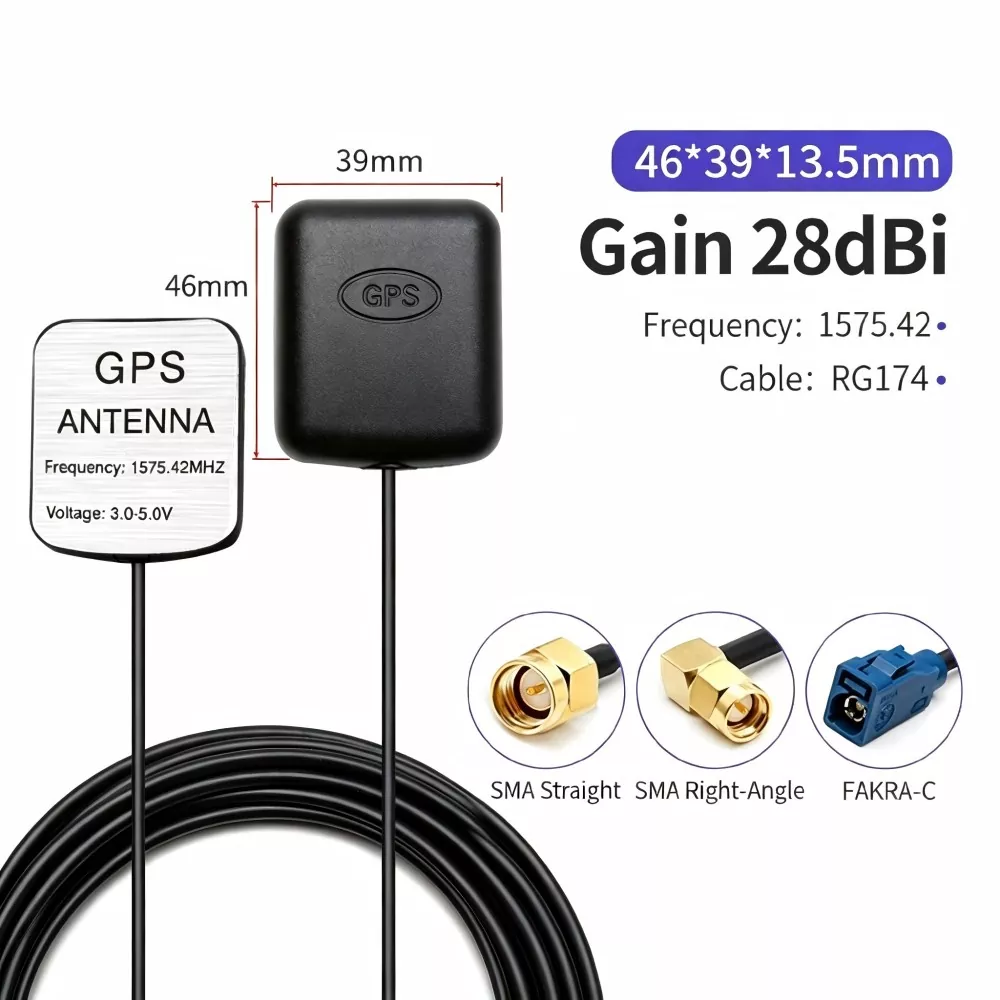

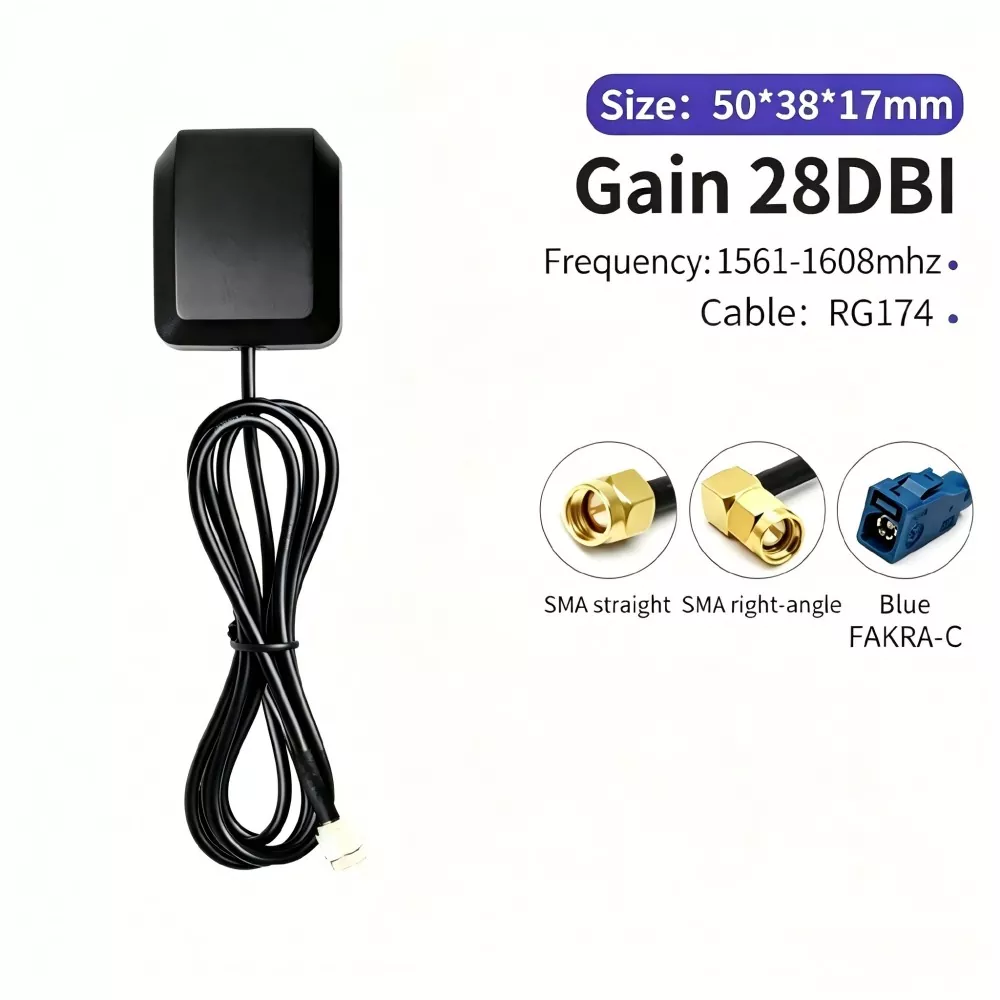

SMA மற்றும் TNC போன்ற பல்வேறு இடைமுகங்களின் தனிப்பயனாக்கலை ஆதரிக்கிறது; கேபிள் நீளம் மற்றும் காந்த/திருகு பொருத்தும் முறைகள் இரண்டையும் தேவைகளுக்கு ஏற்ப சரிசெய்யலாம்.

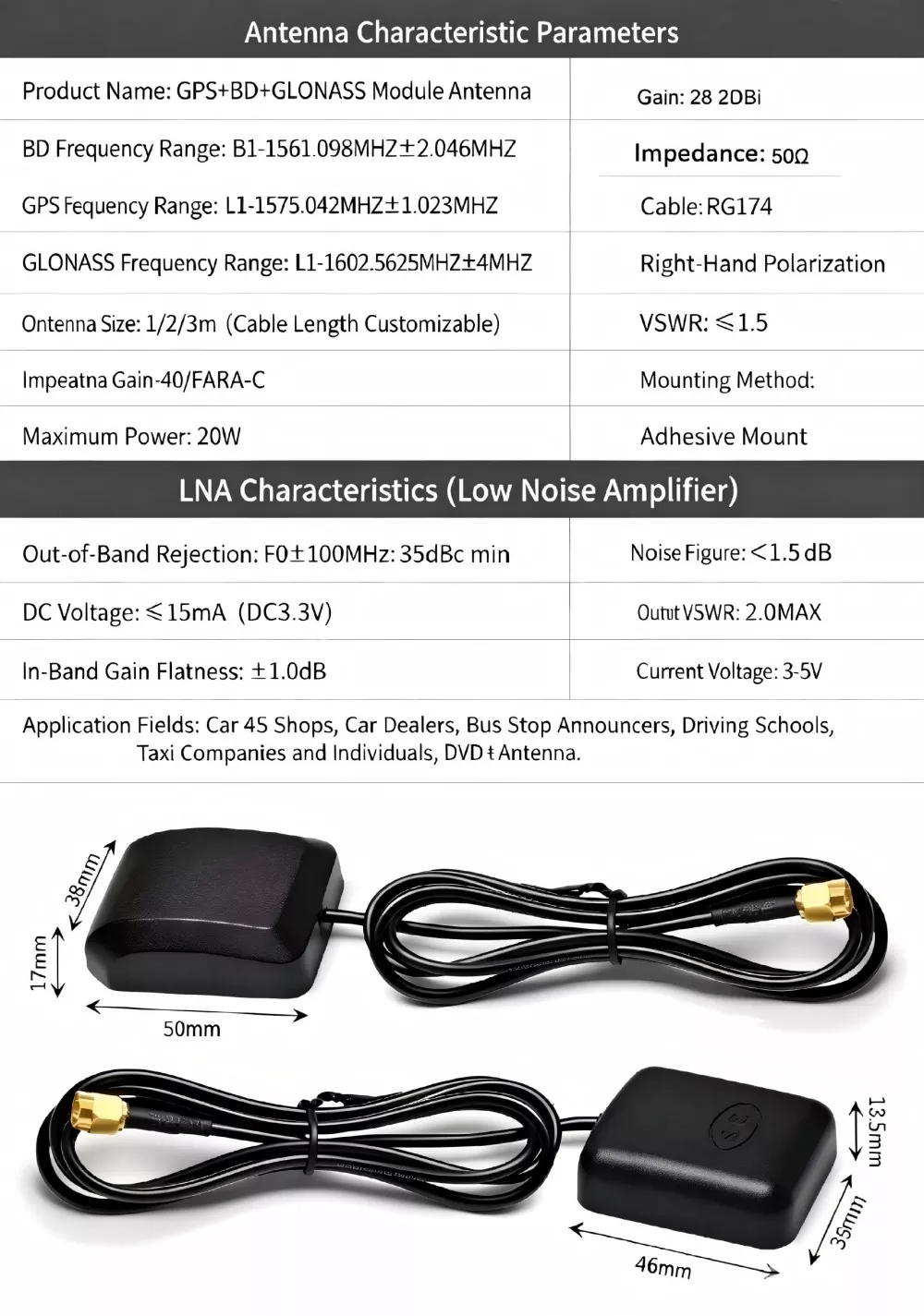

தொழில்நுட்ப விவரக்குறிப்புகள்

எந்த சாதனங்கள் இணக்கமாக உள்ளன?

எங்கள் GPS வெளிப்புற ஆண்டெனா பின்வரும் துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது:

1. ஸ்மார்ட் இணைக்கப்பட்ட வாகனங்கள் மற்றும் ADAS

வாகனத்தின் கூரையில் நிறுவப்பட்டுள்ளது, இது தன்னியக்க ஓட்டுநர் மற்றும் கப்பற்படை மேலாண்மை அமைப்புகளுக்கு சென்டிமீட்டர் அளவிலான நிலைப்படுத்தலை வழங்குவதற்காக காரின் வெடிப்பு எதிர்ப்புத் திரைப்படத்தை ஊடுருவிச் செல்கிறது.

2. துல்லிய விவசாயம் மற்றும் ட்ரோன்கள்

விவசாய ட்ரோன்கள் அல்லது பண்ணை இயந்திரங்களின் மேல் பொருத்தப்பட்டுள்ளது, இது வலுவான மின்காந்த குறுக்கீடு எதிர்ப்பைக் கொண்டுள்ளது, துல்லியமான தானியங்கி பயணத்தையும் துல்லியமான பூச்சிக்கொல்லி தெளிப்பதையும் உறுதி செய்கிறது.

3. புவிசார் ஆய்வு மற்றும் அடிப்படை நிலைய நேர ஒத்திசைவு

அடிப்படை நிலையங்கள் அல்லது RTK பெறுதல்களின் முக்கிய அங்கமாக, நிலையான கட்ட மையப் பிழை (±2 மிமீ) மில்லிமீட்டர் அளவிலான அளவீட்டுத் துல்லியத்தை உறுதி செய்கிறது.

4. கடல் மற்றும் கப்பல் வழிசெலுத்தல்

உப்பு-தெளிப்பு அரிப்பை-எதிர்ப்பு வடிவமைப்பு கடுமையான கடல் சூழல்களிலும் தொடர்ச்சியான, நம்பகமான தலைப்பு மற்றும் நிலைத் தரவை உறுதி செய்கிறது.

5. IoT சொத்து கண்காணிப்பு

நீண்ட கேபிள்களுடன் வடிவமைக்கப்பட்டுள்ளது, இது கன்டெய்னர்கள் அல்லது பெரிய இயந்திரங்களின் வெளிப்புறத்தில் எளிதாக மறைக்கப்படலாம், இது உலகளவில் தளவாட கண்காணிப்பை செயல்படுத்துகிறது.

போட்டியிடும் தயாரிப்புகளுடன் ஆழமான ஒப்பீடு

நிறுவல் மற்றும் பயன்பாடு விளக்கப்பட வழிகாட்டி

1. இருப்பிடத் தேர்வு: தயவு செய்து ஆன்டெனாவை ஒரு நிலைப் பரப்பில், தடையற்ற பார்வையுடன், உலோகக் குறுக்கீடுகள் இல்லாத (காரின் கூரை அல்லது உபகரணங்களின் மேற்பகுதி போன்றவை) நிறுவுவதை உறுதி செய்யவும்.

2. நீர்ப்புகாப்பு சிகிச்சை: வெளிப்புற இணைப்பு புள்ளிகள் "321" மடக்கு முறையில் பயன்படுத்தப்படும் ஒரு சுய-உருகும் நீர்ப்புகா நாடாவைப் பயன்படுத்தி சீல் செய்யப்பட வேண்டும்.

3. தரையிறக்கம் மற்றும் மின்னல் பாதுகாப்பு: உபகரண அறை அல்லது சாதனத்திற்குள் ஃபீடர் கேபிள் நுழைவதற்கு முன்பு, ஃபீடர் மின்னல் தடுப்பு கருவியை நிறுவவும், அரேஸ்டர் சரியாக அருகில் உள்ளதா என்பதை உறுதிப்படுத்தவும் பரிந்துரைக்கப்படுகிறது.

4. வயரிங் விவரக்குறிப்புகள்: கேபிள்களை ரூட்டிங் செய்யும் போது, ​​மழைநீர் பின்னோக்கிப் பாய்வதைத் தடுக்க "டிரிப் லூப்ஸ் (U- வடிவ வளைவுகள்)" நிறுவப்பட வேண்டும்.

சரியான ஜிபிஎஸ் வெளிப்புற ஆண்டெனாவை எவ்வாறு தேர்வு செய்வது?

நம்பகமான ஒரு சப்ளையரைத் தேடுவது அந்த நேரத்தில், பின்வரும் மூன்று புள்ளிகளை மதிப்பீடு செய்வதில் கவனம் செலுத்த பரிந்துரைக்கப்படுகிறது:

1. அதிர்வெண் அலைவரிசை தேவைகளை தெளிவுபடுத்தவும்: அடிப்படை வழிசெலுத்தலுக்கு, L1 ஒற்றை அதிர்வெண் ஆண்டெனாவைத் தேர்ந்தெடுக்கவும். உயர் துல்லியமான RTK அல்லது குறுக்கீடு எதிர்ப்பு செயல்திறன் தேவைப்பட்டால், L1/L2/L5 பல அதிர்வெண் ஆண்டெனாவைத் தேர்ந்தெடுக்க மறக்காதீர்கள்.

2. நிறுவல் சூழலை மதிப்பிடவும்: வாகனத்தில் அல்லது வெளிப்புற பயன்பாட்டிற்கு, IP67 நீர்ப்புகா மதிப்பீடு மற்றும் ஒரு காந்த தளம் ஆகியவை சிறந்த தேர்வாகும்; நிலையான அடிப்படை நிலையங்களுக்கு, மல்டிபாத் தணிப்புக்காக சோக் காயிலுடன் இணைந்து திருகு நிறுவுதல் பரிந்துரைக்கப்படுகிறது.

3. கேபிள் இழப்பைச் சரிபார்க்கவும்: கேபிள் நீளம் 5 மீட்டருக்கு மேல் இருந்தால், சப்ளையர் குறைந்த இழப்பு கேபிள்களை வழங்க வேண்டும்; இல்லையெனில், LNA இன் ஆதாயம் கேபிள் இழப்பால் ஈடுசெய்யப்படும்.

எங்களை ஏன் தேர்வு செய்ய வேண்டும்?

ஷென்சென் கியான்மு கம்யூனிகேஷன் டெக்னாலஜி கோ., லிமிடெட் ஒரு ஜிபிஎஸ் வெளிப்புற ஆண்டெனா உற்பத்தியாளர் மட்டுமல்ல, உங்கள் நம்பகமான RF தொழில்நுட்ப கூட்டாளியும் கூட. எங்களிடம் சுயாதீனமாக உருவாக்கப்பட்ட மைக்ரோவேவ் அனிகோயிக் அறைகள் மற்றும் அனுபவம் வாய்ந்த பொறியாளர்கள் குழு உள்ளது, முன்மாதிரி, சோதனை மற்றும் வெகுஜன உற்பத்தியை உள்ளடக்கிய தனிப்பயனாக்கப்பட்ட சேவைகளை ஒரே இடத்தில் வழங்க எங்களுக்கு உதவுகிறது. ஷென்செனின் நன்கு நிறுவப்பட்ட எலக்ட்ரானிக்ஸ் தொழில் சூழலை மேம்படுத்துவதன் மூலம், சிறந்த தயாரிப்பு தரத்தை பராமரிக்கும் அதே வேளையில், போட்டி நேரங்கள் மற்றும் செலவு குறைந்த தீர்வுகளை நாங்கள் வழங்குகிறோம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இது BeiDou அமைப்புடன் இணக்கமாக உள்ளதா?

ப: முற்றிலும். எங்கள் ஆண்டெனா பல ஊட்ட வடிவமைப்பைக் கொண்டுள்ளது மற்றும் GPS, BeiDou, GLONASS மற்றும் Galileo உள்ளிட்ட முக்கிய உலகளாவிய GNSS அமைப்புகளை இயல்பாகவே ஆதரிக்கிறது.

Q2: ஒரு உற்பத்தியாளராக, உங்கள் குறைந்தபட்ச ஆர்டர் அளவு (MOQ) என்ன?

ப: நாங்கள் நெகிழ்வான கொள்முதல் விருப்பங்களை ஆதரிக்கிறோம். நிலையான மாடல்களுக்கு, சிறிய அளவிலான சோதனை ஆர்டர்களை நாங்கள் ஏற்றுக்கொள்கிறோம். தனிப்பயனாக்கப்பட்ட மாடல்களுக்கு, சமீபத்திய மேற்கோள் மற்றும் குறிப்பிட்ட MOQ தகவலைப் பெற எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.

Q3: செயலில் உள்ள வெளிப்புற ஜிபிஎஸ் ஆண்டெனாவிற்கும் செயலற்ற மாதிரிக்கும் இடையே எப்படி தேர்வு செய்வது?

ப: வாகன பயன்பாடுகள், தொழில்துறை கட்டுப்பாட்டு அமைப்புகள், கணக்கெடுப்பு மற்றும் மேப்பிங் திட்டங்கள் மற்றும் வெளிப்புற பயன்பாடுகளுக்கு, செயலில் உள்ள ஜிபிஎஸ் வெளிப்புற ஆண்டெனா தேவை. செயலற்ற மாதிரிகள் 1 மீட்டருக்குள் மிகக் குறுகிய உட்புற தூரங்களுக்கு மட்டுமே பொருத்தமானவை மற்றும் நீண்ட கேபிள்களில் குறிப்பிடத்தக்க சமிக்ஞை இழப்பை சந்திக்கலாம். அனைத்து கியான்மு தொழிற்சாலை முதன்மை மாதிரிகள் செயலில் உள்ள வடிவமைப்புகளை ஏற்றுக்கொள்கின்றன.

Q4: ஆண்டெனா நீட்டிக்கப்பட்ட கேபிளைப் பயன்படுத்த முடியுமா? அதிகபட்ச ஆதரவு நீளம் என்ன?

A: நிலையான RG174 கேபிளின் அதிகபட்ச பரிந்துரைக்கப்பட்ட நீளம் 10 மீட்டர் ஆகும். கேபிளின் நீளம் 10 மீட்டருக்கு மேல் இருந்தால், அதை குறைந்த இழப்புள்ள LMR RF கேபிளுடன் மாற்ற சப்ளையரைத் தொடர்பு கொள்ளவும். தொழிற்சாலையானது 20 மீட்டர் வரையிலான கேபிள்களைக் கொண்ட கூடுதல் நீளமான ஆண்டெனாக்களையும் தனிப்பயனாக்கலாம்.
