செராமிக் பேட்ச் ஆண்டெனா

புளூடூத் செராமிக் பேட்ச் ஆண்டெனா என்பது 2.4GHz புளூடூத் தகவல்தொடர்பு இசைக்குழுவிற்காக சிறப்பாக உருவாக்கப்பட்ட ஒரு சிறிய உள்ளமைக்கப்பட்ட RF ஆண்டெனா ஆகும். இது உயர் மின்கடத்தா பீங்கான் மைய அடி மூலக்கூறாகப் பயன்படுத்துகிறது மற்றும் உயர் வெப்பநிலை அடுக்கு-மூலம்-அடுக்கு சின்டரிங் மற்றும் துல்லியமான உலோக சுற்று பொறித்தல் மூலம் தயாரிக்கப்படுகிறது.

இந்த ஆண்டெனா ஒரு செயலற்ற பேட்ச் RF டிரான்ஸ்ஸீவர் கூறு ஆகும். நிறுவலின் போது வெளிப்புற வயரிங் அல்லது பெரிய அனுமதி பகுதி தேவையில்லை.

அதன் உயர் மின்கடத்தா பொருள் மற்றும் கச்சிதமான அமைப்புடன், குறைந்த மின் நுகர்வு, வலுவான குறுக்கீடு எதிர்ப்பு செயல்திறன் மற்றும் உயர் நிலைத்தன்மை போன்ற நன்மைகளை வழங்கும் அதே வேளையில் குறைந்த இடத்தில் திறமையான புளூடூத் சிக்னல் பரிமாற்றம் மற்றும் வரவேற்பை அடைகிறது.

புளூடூத் அணியக்கூடிய சாதனங்கள், ஸ்மார்ட் ஹோம் தயாரிப்புகள், ஐஓடி டெர்மினல்கள் மற்றும் வாகனத்தில் பொருத்தப்பட்ட புளூடூத் சாதனங்கள் ஆகியவற்றின் பெருமளவிலான உற்பத்திக்கான உயர்நிலை உள்ளமைக்கப்பட்ட ஆண்டெனா தீர்வாக இது பரவலாகப் பயன்படுத்தப்படுகிறது.

இது எப்படி வேலை செய்கிறது

கியான்மு கம்யூனிகேஷன் புளூடூத் செராமிக் பேட்ச் ஆண்டெனா உயர் மின்கடத்தா பீங்கான் அதிர்வு மற்றும் மைக்ரோஸ்ட்ரிப் கதிர்வீச்சு கட்டமைப்பை ஏற்றுக்கொள்கிறது, இதில் ஒரு பீங்கான் மின்கடத்தா அடி மூலக்கூறு, மேற்பரப்பு உலோக கதிர்வீச்சு இணைப்பு மற்றும் கீழே தரையில் பொருந்தும் அடுக்கு ஆகியவற்றைக் கொண்டுள்ளது.

இந்த அமைப்பு நிலையான சமிக்ஞை பரிமாற்றம், துல்லியமான அளவுரு கட்டுப்பாடு மற்றும் ஆய்வக சோதனை மூலம் சரிபார்க்கப்பட்ட நம்பகமான செயல்திறன் ஆகியவற்றை வழங்குகிறது.

துல்லியமான இசைக்குழு அதிர்வு

9.2 உயர் மின்கடத்தா செராமிக் அடி மூலக்கூறைப் பயன்படுத்தி, ஆண்டெனா 2400–2483.5MHz முழு ப்ளூடூத் அலைவரிசைப் பட்டையுடன் துல்லியமாகப் பொருந்துகிறது. 99.6% வரையிலான பேண்ட் மேட்சிங் துல்லியத்துடன், இது அதிர்வெண் ஆஃப்செட் மற்றும் சிக்னல் அட்டென்யுவேஷனை திறம்பட குறைக்கிறது, புளூடூத் லேக் மற்றும் துண்டிப்பு சிக்கல்களைத் தீர்க்க உதவுகிறது.

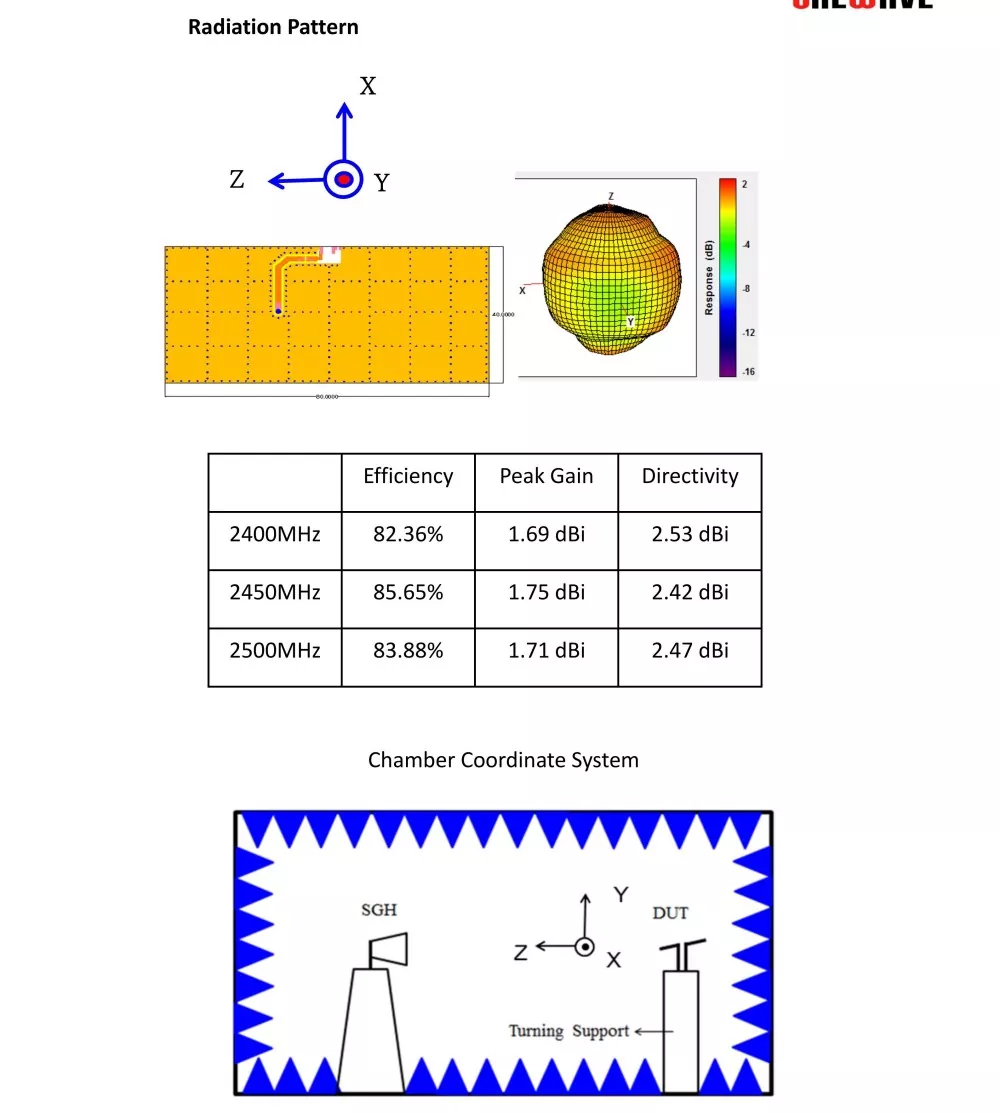

360° சர்வ திசைக் கதிர்வீச்சு

மேற்பரப்பு துல்லியமான மைக்ரோஸ்ட்ரிப் சுற்று 95% வரை கதிர்வீச்சு சீரான ஒரு சீரான மின்காந்த கதிர்வீச்சு புலத்தை உருவாக்குகிறது. சாதாரண PCB ஆண்டெனாக்களுடன் ஒப்பிடுகையில், இது சிக்னல் குருட்டுப் புள்ளிகளைக் கணிசமாகக் குறைக்கிறது மற்றும் சாதனங்களுக்கு மிகவும் நிலையான பல கோண இணைப்புகளை வழங்குகிறது.

வலுவான மின்காந்த குறுக்கீடு எதிர்ப்பு

பீங்கான் மின்கடத்தா பொருள் உள்ளார்ந்த மின்காந்த தனிமைப்படுத்தலை வழங்குகிறது, மதர்போர்டு சில்லுகள், பவர் சப்ளைகள் மற்றும் பேட்டரி இரைச்சல் ஆகியவற்றிலிருந்து கவசம் குறுக்கிட உதவுகிறது. சிக்கலான நிலைமைகளின் கீழ், சிக்னல்-டு-இரைச்சல் விகிதம் 4-6dB ஆல் அதிகரிக்கப்படுகிறது, இது வழக்கமான ஸ்பிரிங் மற்றும் PCB ஆண்டெனாக்களை விட சிறந்த குறுக்கீடு எதிர்ப்பு செயல்திறனை வழங்குகிறது.

குறைந்த சக்தி மின்மறுப்பு பொருத்தம்

ஆண்டெனா நிலையான 50Ω துல்லியமான மின்மறுப்பு பொருத்தத்தை ≤1.3 இன் நிலை அலை விகிதத்துடன் ஏற்றுக்கொள்கிறது, இது மிகக் குறைந்த சமிக்ஞை இழப்பை உறுதி செய்கிறது. இது புளூடூத் மின் நுகர்வு 15% குறைக்கலாம், இது BLE குறைந்த சக்தி பயன்பாடுகள் மற்றும் நீண்ட பேட்டரி ஆயுள் தேவைகளுக்கு ஏற்றது.

பரந்த வெப்பநிலை வரம்பில் நிலையான செயல்பாடு

ஒருங்கிணைந்த உயர் வெப்பநிலை சின்டர்டு அமைப்பு சிறந்த வெப்ப நிலைத்தன்மையை வழங்குகிறது. -40°C முதல் +85°C வரையிலான உயர் மற்றும் குறைந்த வெப்பநிலை சைக்கிள் ஓட்டுதல் சோதனைகளுக்குப் பிறகு, அதிர்வெண் விலகல் ≤±2MHz க்குள் இருக்கும். ஆன்டெனா அதிக மற்றும் குறைந்த வெப்பநிலை சூழல்களில் நிலையான செயல்திறனை பராமரிக்கிறது.

தயாரிப்பு தேர்வு வழிகாட்டி

பல ஹார்டுவேர் டெவலப்பர்கள் மற்றும் வாங்குபவர்கள் அளவில் மட்டுமே கவனம் செலுத்துகிறார்கள் மற்றும் வேலை நிலைமைகள் மற்றும் அளவுருக்களின் பொருத்தத்தை புறக்கணிக்கிறார்கள், இதன் விளைவாக வெகுஜன உற்பத்தி மறுவேலை மற்றும் முனையத்தில் தோல்விகள் ஏற்படுகின்றன. புளூடூத் செராமிக் பேட்ச் ஆண்டெனாவைத் தேர்ந்தெடுக்கும்போது, ​​அதை மூன்று முக்கிய பரிமாணங்களின்படி துல்லியமாக பொருத்தலாம்:

• சாதன ஆற்றல் தேவைகளின் அடிப்படையில் தேர்ந்தெடுங்கள்: பேட்டரியால் இயங்கும் BLE குறைந்த சக்தி சாதனங்கள் மற்றும் அணியக்கூடிய சாதனங்களுக்கு, சாதனத்தின் பேட்டரி ஆயுளை கணிசமாக அதிகரிக்க, அதி-குறைந்த சக்தி தரமான செராமிக் ஆண்டெனாக்களுக்கு முன்னுரிமை கொடுங்கள்; செருகுநிரல் சாதனங்களுக்கு, அதிக லாபம் தரும் மேம்படுத்தப்பட்ட பதிப்பைத் தேர்வு செய்யவும்.

• இயக்க நிலைமைகளின் அடிப்படையில் தேர்ந்தெடுக்கவும்: உட்புற சாதாரண-வெப்பநிலை சிவிலியன் உபகரணங்களுக்கு, வழக்கமான மாதிரி ஏற்றுக்கொள்ளத்தக்கது; வாகனத்தில் பொருத்தப்பட்ட, வெளிப்புற மற்றும் தொழில்துறை உபகரணங்களுக்கு, தொழில்துறை தர அகல-வெப்பநிலை எதிர்ப்பு அதிர்வு மாதிரிகள் தேர்ந்தெடுக்கப்பட வேண்டும். அவர்கள் கடுமையான சூழல்களை தாங்கிக்கொள்ள முடியும் மற்றும் நீண்ட கால பயன்பாட்டிற்கு அவற்றின் செயல்திறன் மோசமடையாது.

• உபகரணங்களின் கட்டமைப்பின் அடிப்படையில் தேர்ந்தெடுக்கவும்: மிகச் சிறிய உடல் மற்றும் முன்பதிவு செய்யப்பட்ட ஹெட்ரூம் இல்லாத உபகரணங்களுக்கு, சிறிய மேற்பரப்பு ஏற்ற மாதிரிகளைத் தேர்வு செய்யவும்; தொலைதூர புளூடூத் டிரான்ஸ்மிஷன் மற்றும் மெஷ் நெட்வொர்க்கிங் தேவைப்படும் சாதனங்களுக்கு, அதிக லாபம், அதிக குறுக்கீடு எதிர்ப்பு தனிப்பயன் மாதிரிகளைத் தேர்வு செய்யவும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: வழக்கமான ஆண்டெனாவை விட புளூடூத் செராமிக் பேட்ச் ஆண்டெனாவின் மிகப்பெரிய நன்மை என்ன?

A1: முக்கிய நன்மைகள் உயர் நிலைத்தன்மை, குறைந்த மின் நுகர்வு, வலுவான எதிர்ப்பு குறுக்கீடு, அதிக மற்றும் குறைந்த வெப்பநிலைக்கு எதிர்ப்பு, வெகுஜன உற்பத்தியில் அதிக நிலைத்தன்மை, எளிதான குறுக்கீடு, அதிக அதிர்வெண் விலகல், அதிக சக்தி நுகர்வு மற்றும் மோசமான அதிர்வு எதிர்ப்பு போன்ற பொதுவான PCB ஆண்டெனாக்களின் வலி புள்ளிகளை சரியாக நிவர்த்தி செய்தல்

Q2: இந்த ஆண்டெனா புளூடூத் 5.0/5.1/5.3 BLE குறைந்த சக்தி நெறிமுறையை ஆதரிக்கிறதா?

A2: முழுமையாக ஆதரிக்கப்படுகிறது. இது புளூடூத் நெறிமுறையின் அனைத்து பதிப்புகளுடனும் இணக்கமானது, BLE குறைந்த ஆற்றல், புளூடூத் மெஷ் நெட்வொர்க்கிங், 2.4G உலகளாவிய வயர்லெஸ் டிரான்ஸ்மிஷன் மற்றும் சந்தையில் உள்ள அனைத்து முக்கிய புளூடூத் தொகுதிகளுடன் இணக்கமானது.

Q3: அளவு, அளவுருக்கள் மற்றும் பிராண்ட் லோகோவை தனிப்பயனாக்க முடியுமா?

A3: முழு பரிமாண தனிப்பயனாக்கலை ஆதரிக்கிறது. ஒரு ஆதார தொழிற்சாலையாக, இது ஆண்டெனா அளவு, மின்மறுப்பு மற்றும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப ஆதாயம், வீட்டுவசதியில் வாடிக்கையாளரின் பிரத்யேக லோகோவின் சில்க்-ஸ்கிரீன் அச்சிடலை ஆதரிக்கிறது மற்றும் OEM/ODM தனியார் லேபிள் வெகுஜன உற்பத்தித் தேவைகளுக்கு ஏற்ப மாற்றுகிறது.
