உலோக முத்திரை ஆண்டெனா

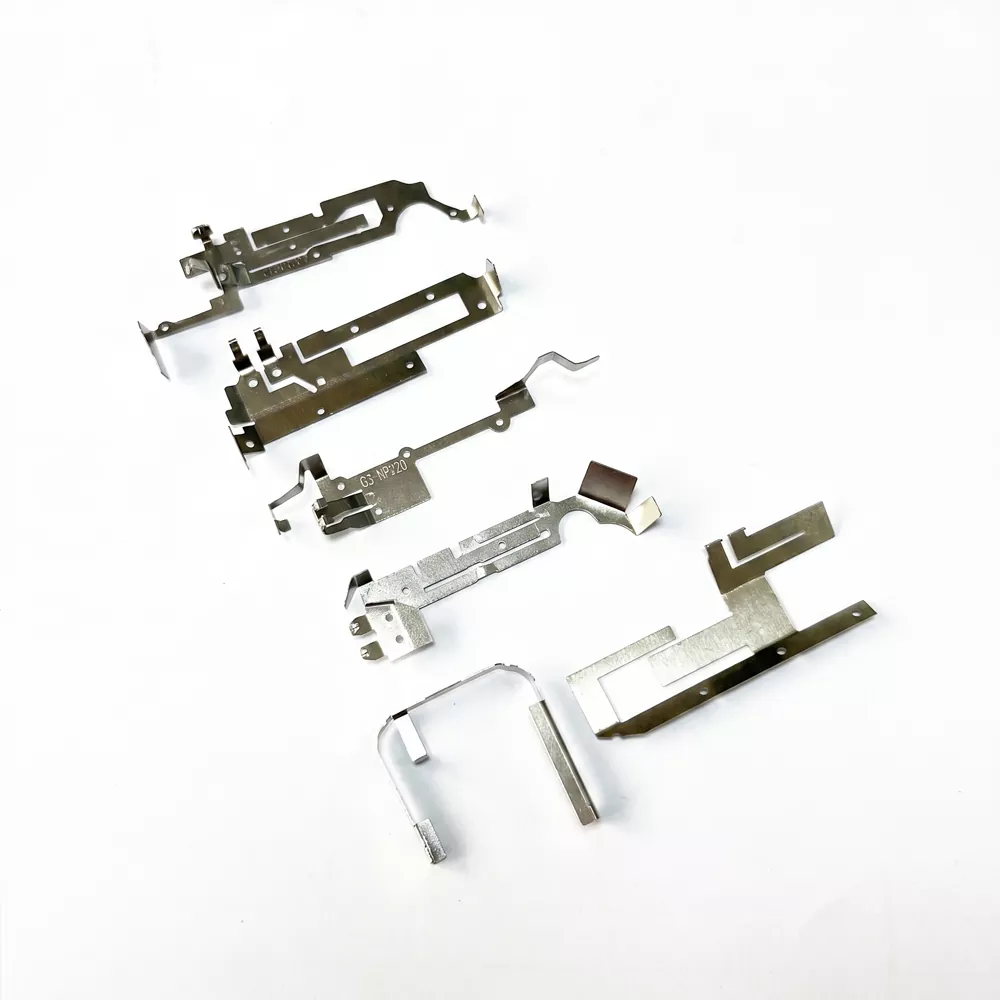

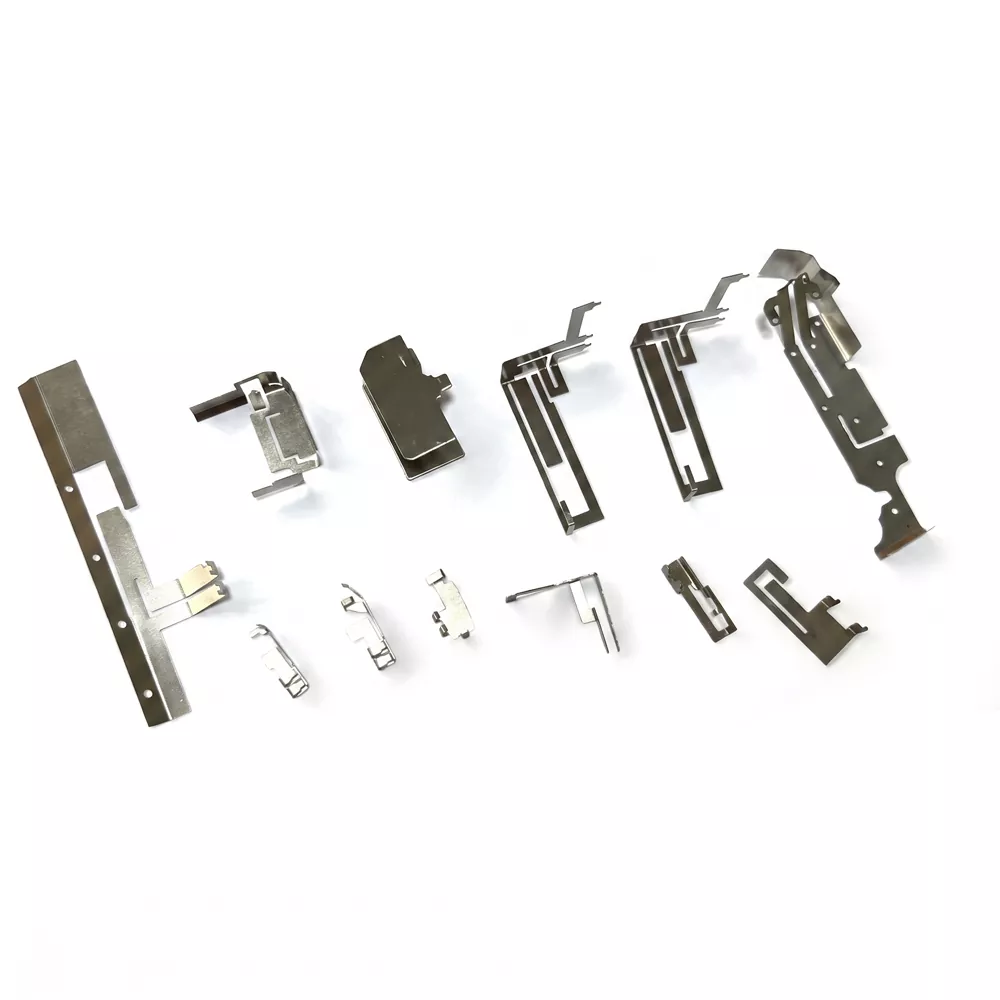

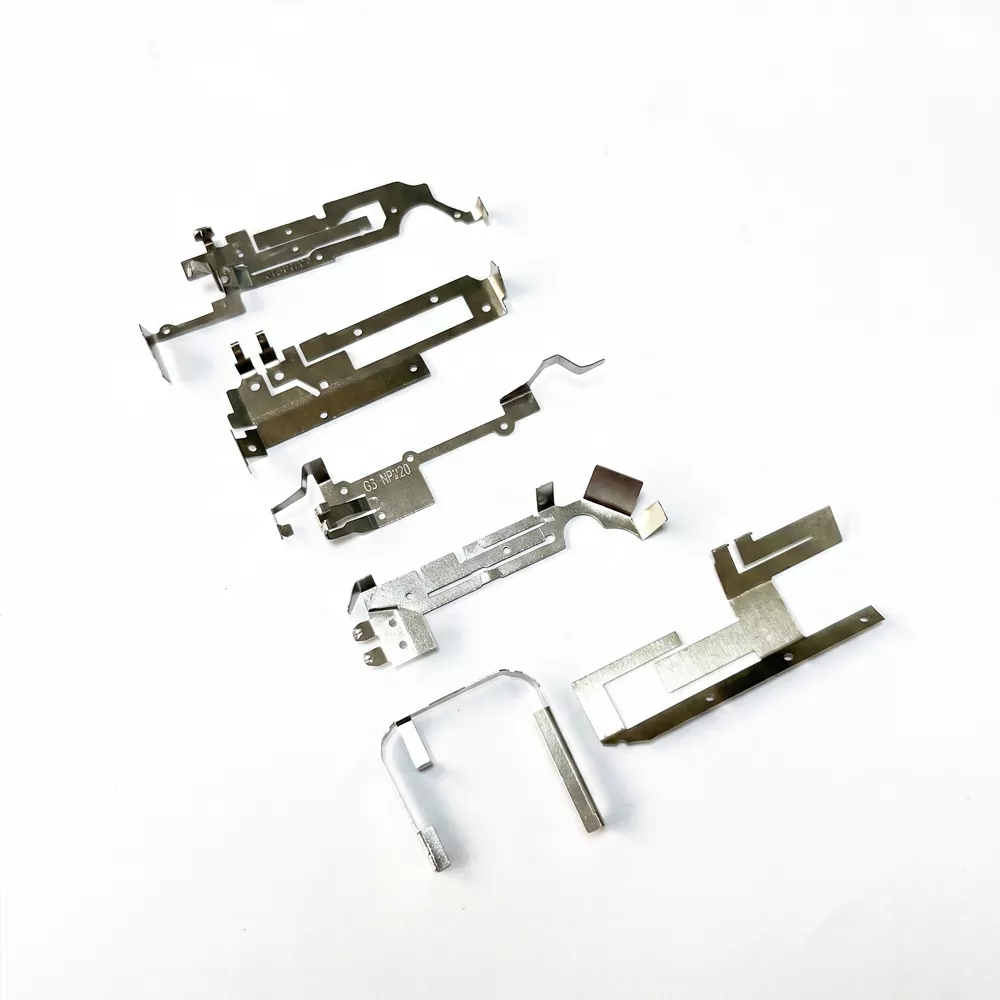

மெட்டல் ஸ்டாம்ப் ஆண்டெனா என்பது மிக மெல்லிய துருப்பிடிக்காத எஃகு (SUS301 அல்லது SUS304 போன்றவை) அல்லது ஒரு துல்லியமான ஸ்டாம்பிங் செயல்முறையைப் பயன்படுத்தி செப்பு அலாய் மூலம் தயாரிக்கப்படும் RF கூறு ஆகும். பொதுவாக 1 மிமீக்கு குறைவான தடிமன், இது வளைந்த அல்லது ஒழுங்கற்ற சாதன மேற்பரப்புகளுடன் நெருக்கமாக இணங்க வடிவமைக்கப்பட்டுள்ளது, இது சிறிய மின்னணு தயாரிப்புகளுக்கு ஏற்றது.

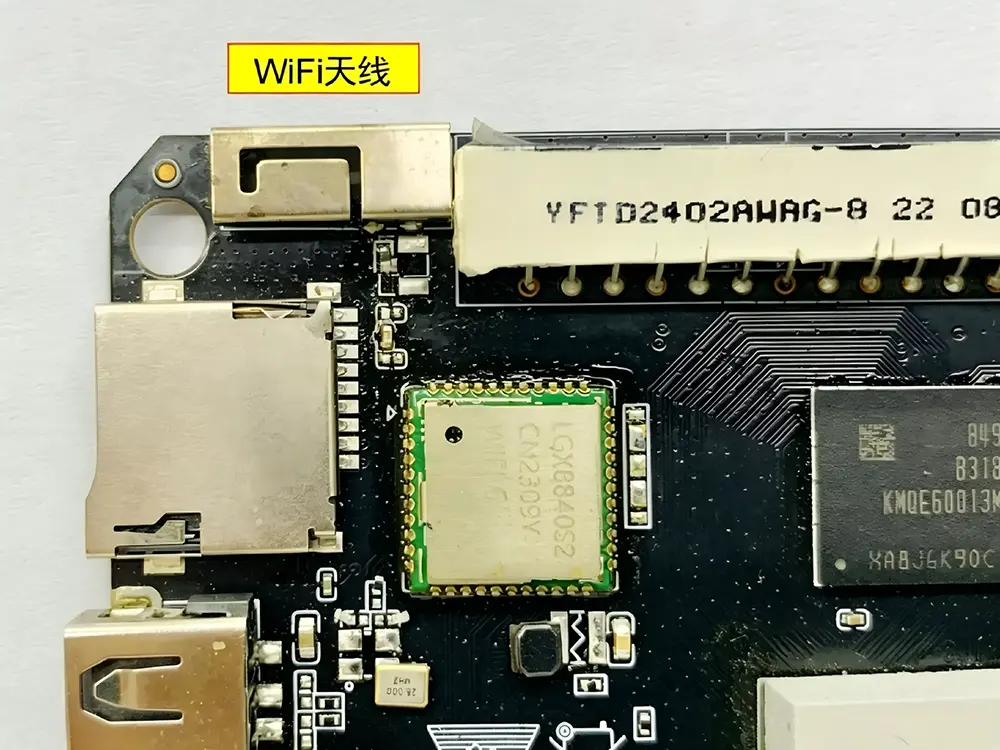

இந்த ஆண்டெனா அதன் கவனமாக வடிவமைக்கப்பட்ட உலோக வடிவவியலால் உருவாக்கப்பட்ட மின்காந்த அதிர்வு மூலம் செயல்படுகிறது. நிறுவலின் போது, ​​கீழே உள்ள தொடர்பு புள்ளிகள் PCB ஆண்டெனா டெர்மினல்களில் அழுத்தப்பட்டு, சாலிடரிங் இல்லாமல் நம்பகமான மின் இணைப்பை உருவாக்குகிறது. மீள் சிதைவு மூலம் இயந்திர அழுத்தத்தை உறிஞ்சும் போது வசந்த தொடர்பு அமைப்பு நிலையான சமிக்ஞை பரிமாற்றத்தை உறுதி செய்கிறது, மீண்டும் மீண்டும் அசெம்பிளி மற்றும் அதிர்வு நிலைமைகளின் கீழ் நீண்ட கால ஆயுளை ஆதரிக்கிறது.

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

மெட்டல் ஸ்டாம்ப் ஆண்டெனா கட்டுப்படுத்தப்பட்ட மின்மறுப்பு மற்றும் நிலையான இயந்திர தொடர்பு செயல்திறன் கொண்ட சிறிய RF பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.

தரப்படுத்தப்பட்ட சோதனை நிபந்தனைகள்

தரவு நிலைத்தன்மையை உறுதிப்படுத்த, அனைத்து RF மற்றும் இயந்திர அளவுருக்கள் பின்வரும் தரப்படுத்தப்பட்ட நிபந்தனைகளின் கீழ் அளவிடப்படுகின்றன:

மின்மறுப்பு & VSWR அளவீடு

50Ω குறிப்பு அமைப்புடன் அளவீடு செய்யப்பட்ட வெக்டர் நெட்வொர்க் அனலைசரை (VNA) பயன்படுத்தி சோதனை செய்யப்பட்டது.

RF செயல்திறன் சூழல்

நிலையான குறிப்பு தரை விமானத்துடன் ஒரு இலவச-வெளி அல்லது அரை-அனீகோயிக் சூழலில் செய்யப்படும் அளவீடுகள்.

இயந்திர தொடர்பு சோதனை

ஆண்டெனா நிலையான PCB பேட் அமைப்பில் வரையறுக்கப்பட்ட தொடர்பு உயரம் மற்றும் கட்டுப்படுத்தப்பட்ட அழுத்த சக்தியுடன் பொருத்தப்பட்டுள்ளது.

அதிர்வெண் அளவீட்டு நிலை

மைய அதிர்வெண் ஒரு பிரதிநிதி சாதன உறையில் நிறுவப்பட்ட பிறகு, விளைவுகளைத் தடுப்பதற்காக மதிப்பிடப்படுகிறது.

வெப்பநிலை சோதனை நிலை

தொடர்ச்சியான மின் கண்காணிப்பின் கீழ் -40℃ முதல் +85℃ வரை வெப்ப சைக்கிள் ஓட்டுதல் நடத்தப்பட்டது.

பொருந்தக்கூடிய சாதனங்கள் மற்றும் பயன்பாட்டுக் காட்சிகள்

முக்கிய விற்பனை புள்ளி: வன்பொருள் ஸ்பிரிங் ஆண்டெனாவை ஏன் தேர்வு செய்ய வேண்டும்?

விண்வெளி திறமையான வடிவமைப்பு

அதன் குறைந்த சுயவிவர அமைப்பு வளைந்த அல்லது ஒழுங்கற்ற மேற்பரப்புகளுக்கு இணங்கக்கூடியது, பேட்டரிகள் மற்றும் பிற கூறுகளுக்கான உள் இடத்தை அதிகரிக்க உதவுகிறது.

செலவு குறைந்த சட்டசபை

PCB தொடர்புகளுக்கான அழுத்த-பொருத்தமான இணைப்பு சாலிடரிங் செயல்முறைகளை நீக்குகிறது, அசெம்பிளி நேரத்தையும் வெகுஜன உற்பத்தியில் உற்பத்தி செலவையும் குறைக்கிறது.

இயந்திர ஆயுள்

மீள் தொடர்பு அமைப்பு அதிர்வு, அதிர்ச்சி மற்றும் மீண்டும் மீண்டும் இயந்திர அழுத்தத்தின் கீழ் நிலையான மின் செயல்திறனை பராமரிக்கிறது.

துல்லியமான நிலை வடிவமைப்பு

முத்திரையிடப்பட்ட சீரமைப்பு துளைகள் (சுற்று மற்றும் துளையிடப்பட்டவை) தானியங்கு அசெம்பிளியின் போது ஆண்டெனா ஃபீட் பாயிண்ட் மற்றும் பிசிபிக்கு இடையே துல்லியமான நிலையை உறுதி செய்கின்றன.

நிறுவல் வழிகாட்டி மற்றும் பொறியியல் பரிந்துரைகள்

சிஸ்டம்-லெவல் அப்ளிகேஷன்களில் மெட்டல் ஸ்டாம்ப் ஆன்டெனாவின் உகந்த செயல்திறனை உறுதிசெய்ய, பின்வரும் நிறுவல் வழிகாட்டுதல்கள் ஷென்சென் கியான்மு கம்யூனிகேஷன் டெக்னாலஜி கோ., லிமிடெட் மூலம் வழங்கப்படுகின்றன.

1. நிலைப்படுத்தல் வடிவமைப்பு

ஆண்டெனா கட்டமைப்பில் குறைந்தது இரண்டு சீரமைப்பு துளைகளை வடிவமைக்கவும்: முதன்மை நிலைப்படுத்தலுக்கு ஒரு வட்ட துளை மற்றும் இரண்டாம் நிலை சீரமைப்புக்கு ஒரு நீளமான துளை. சட்டசபையின் போது இயந்திர நிலைத்தன்மையை உறுதி செய்ய இடைவெளி போதுமானதாக இருக்க வேண்டும்.

2. அனுமதி தேவைகள்

கதிரியக்க உறுப்பைச் சுற்றியுள்ள உலோகக் கூறுகள் மற்றும் கடத்தும் பொருட்களிலிருந்து விடுபடவும். அருகிலுள்ள கட்டமைப்புகளால் ஏற்படும் தடுப்பு விளைவுகளை குறைக்க சரியான அனுமதி மண்டலம் பராமரிக்கப்பட வேண்டும். நிலையான ஏற்றத்திற்கு பிசின் நிர்ணயம் பயன்படுத்தப்படலாம்.

3. அழுத்தக் கட்டுப்பாட்டைத் தொடர்பு கொள்ளவும்

ஸ்பிரிங் டெர்மினல் மற்றும் பிசிபி ஃபீட் பேட் ஆகியவற்றுக்கு இடையேயான தொடர்பு விசை குறிப்பிட்ட இயந்திர வரம்பிற்குள் கட்டுப்படுத்தப்பட வேண்டும். போதுமான அழுத்தம் RF தொடர்பு நிலைத்தன்மையை பாதிக்கலாம், அதே நேரத்தில் அதிகப்படியான அழுத்தம் தொடர்பு கட்டமைப்பின் நிரந்தர சிதைவுக்கு வழிவகுக்கும்.

4. சிஸ்டம்-லெவல் டியூனிங்

இறுதி சாதனத்தில் அசெம்பிளி செய்த பிறகு, உறை மற்றும் சுற்றியுள்ள கூறுகளுடன் இணைப்பதன் காரணமாக ஆண்டெனா செயல்திறன் மாறக்கூடும். கணினி மட்டத்தில் அதிர்வு துல்லியத்தை உறுதிப்படுத்த, வெக்டர் நெட்வொர்க் பகுப்பாய்வி (VNA) ஐப் பயன்படுத்தி இறுதி ட்யூனிங் பரிந்துரைக்கப்படுகிறது.

சரியான வன்பொருள் வசந்த ஆண்டெனாவை எவ்வாறு தேர்வு செய்வது?

மெட்டல் ஸ்டாம்ப் ஆண்டெனாவைத் தேர்ந்தெடுக்கும்போது, ​​பின்வரும் முக்கிய வடிவமைப்பு காரணிகளின் அடிப்படையில் மதிப்பீடு செய்யப்பட வேண்டும்:

சாதன இடம் உள்ளது

அடைப்பின் உள் இடத்தை அளந்து, சரியான இயந்திரப் பொருத்தத்தை உறுதிசெய்ய, பொருத்தமான நீளம், அகலம் மற்றும் தடிமன் கொண்ட ஆண்டெனாவைத் தேர்ந்தெடுக்கவும்.

இயக்க அதிர்வெண் மற்றும் அலைவரிசை

இலக்கு தொடர்பு பட்டையை வரையறுக்கவும் (எ.கா., WiFi, Bluetooth அல்லது sub-GHz IoT பட்டைகள்). குறுகிய-பேண்ட் வடிவமைப்புகளுக்கு, வளர்ச்சியின் போது கட்டமைப்பு சரிசெய்தல் மூலம் ஆண்டெனா செயல்திறனை நன்றாக மாற்றலாம்.

பயன்பாட்டு சூழல்

வாகனம், வெளிப்புற அல்லது தொழில்துறை பயன்பாட்டிற்கு, SUS304 மற்றும் மேற்பரப்பு முலாம் போன்ற பொருள் தேர்வு அரிப்பு எதிர்ப்பு மற்றும் வெப்பநிலை நிலைத்தன்மையை மேம்படுத்த பரிந்துரைக்கப்படுகிறது.

PCB மற்றும் சட்டசபை வடிவமைப்பு

PCB இல் ஊட்டப் புள்ளியின் சரியான சீரமைப்பை உறுதி செய்யவும். அசெம்பிளி நிலைத்தன்மை மற்றும் வெகுஜன உற்பத்தி விளைச்சலை மேம்படுத்த, பொருத்தமான மவுண்டிங் கட்டமைப்பை (பிரஸ்-ஃபிட் அல்லது ஸ்பிரிங் காண்டாக்ட் டிசைன்) தேர்வு செய்யவும்.

ஷென்சென் கியான்மு கம்யூனிகேஷன் டெக்னாலஜி கோ., லிமிடெட்டை ஏன் தேர்வு செய்ய வேண்டும்.

ஷென்சென் கியான்மு கம்யூனிகேஷன் டெக்னாலஜி கோ., லிமிடெட் வயர்லெஸ் சாதனங்களுக்கான மெட்டல் ஸ்டாம்ப் ஆண்டெனா தீர்வுகளின் வடிவமைப்பு மற்றும் உற்பத்தியில் கவனம் செலுத்துகிறது, OEM/ODM மேம்பாடு மற்றும் வெவ்வேறு RF பயன்பாடுகளுக்கான தனிப்பயனாக்கப்பட்ட ஆண்டெனா கட்டமைப்புகளை ஆதரிக்கிறது.

வீட்டில் உற்பத்தி செய்யும் திறன்

துல்லியமான ஸ்டாம்பிங் மற்றும் கருவிகள் உள்நாட்டில் கட்டுப்படுத்தப்படுகின்றன, இது நிலையான உற்பத்தி நிலைத்தன்மை மற்றும் அளவிடக்கூடிய வெளியீட்டை உறுதி செய்கிறது.

பயன்பாடு சார்ந்த தனிப்பயனாக்கம்

வெவ்வேறு சாதனம் மற்றும் அடைப்புத் தேவைகளுக்குப் பொருந்தும் வகையில் ஆண்டெனா கட்டமைப்புகளை வடிவியல், நெகிழ்ச்சி மற்றும் மேற்பரப்பு சிகிச்சையில் சரிசெய்யலாம்.

செயல்முறை நிலை தரக் கட்டுப்பாடு

இயந்திர நம்பகத்தன்மை மற்றும் RF செயல்திறன் ஆகியவை உற்பத்தி முழுவதும் சரிபார்க்கப்படுகின்றன, தொடர்பு நிலைத்தன்மை மற்றும் மின் நிலைத்தன்மை சோதனைகள் உட்பட.

வளர்ச்சியின் போது பொறியியல் ஆதரவு

PCB மற்றும் கணினி மட்டத்தில் ஒருங்கிணைப்பு வழிகாட்டுதல் உட்பட, முன்மாதிரியிலிருந்து வெகுஜன உற்பத்தி வரை தொழில்நுட்ப உதவி கிடைக்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: உலோக கிளிப் ஆண்டெனாவின் சிக்னல் செயல்திறன் எப்படி இருக்கிறது?

ப: அதன் சிறிய அளவு காரணமாக, செயல்திறன் பொதுவாக 30% முதல் 50% வரை இருக்கும். இது ஸ்மார்ட் ஹோம் சாதனங்கள் போன்ற குறுகிய தூர மற்றும் செலவு உணர்திறன் பயன்பாடுகளுக்கு ஏற்றது. நீண்ட தூர தேவைகளுக்கு, Qianmu Communications உகந்த ஆண்டெனா தீர்வுகளையும் வழங்குகிறது.

Q2: பிசிபியில் சாலிடரிங் லக் அழுத்தப்பட்டு, தொடர்பு மோசமாக இருந்தால் நான் என்ன செய்ய வேண்டும்?

ப: அசெம்பிளி செய்யும் போது சரியான பிசிபி பேட் உயரம் மற்றும் சரியான ஃபிக்சர் அழுத்தத்தை உறுதி செய்யவும். ஸ்பிரிங் கட்டமைப்பு நிலையான தொடர்புக்காக வடிவமைக்கப்பட்டுள்ளது, மேலும் ஏற்றுமதிக்கு முன் நிலையான சோதனை செய்யப்படுகிறது.

Q3: நீங்கள் சிறிய தொகுதி மாதிரியை ஆதரிக்கிறீர்களா?

ப: முழு ஆதரவு. ஒரு தொழில்முறை மெட்டல் ஸ்டாம்ப் ஆண்டெனா சப்ளையர் என்ற முறையில், R&D கட்டத்தில் உள்ள தேவைகளைப் புரிந்துகொண்டு, உங்கள் திட்டச் சரிபார்ப்பை விரைவாக முன்னெடுக்க உதவும் வகையில் நெகிழ்வான முன்மாதிரி சேவைகளை வழங்குகிறோம்.

Q4: மெட்டல் ஸ்டாம்ப் ஆண்டெனாவின் செயல்திறனை எது பாதிக்கிறது?

 A: செயல்திறன் முக்கியமாக PCB தளவமைப்பு, தரை அளவு, சுற்றியுள்ள உலோகம் மற்றும் உறை அமைப்பு ஆகியவற்றால் பாதிக்கப்படுகிறது.

Q5: நிறுவிய பின் ஏன் அதிர்வெண் மாறுகிறது?

ப: உலோகச் சூழலும் வீட்டுப் பொருட்களும் அதிர்வைத் தடுக்கலாம், இதற்கு இறுதி அமைப்பு-நிலை டியூனிங் தேவைப்படுகிறது.

Q6: மோசமான தொடர்பு செயல்திறன் என்ன காரணம்?

A: தவறான PCB பேட் உயரம் அல்லது போதிய ஸ்பிரிங் அழுத்தம் மின் நிலைத்தன்மையை பாதிக்கலாம்.

Q7: நீங்கள் முன்மாதிரியை ஆதரிக்கிறீர்களா? ப: ஆம், மாதிரி உற்பத்தி மற்றும் சிறிய தொகுதி தனிப்பயனாக்கம் இரண்டும் R&D சரிபார்ப்பிற்கு துணைபுரிகிறது.
