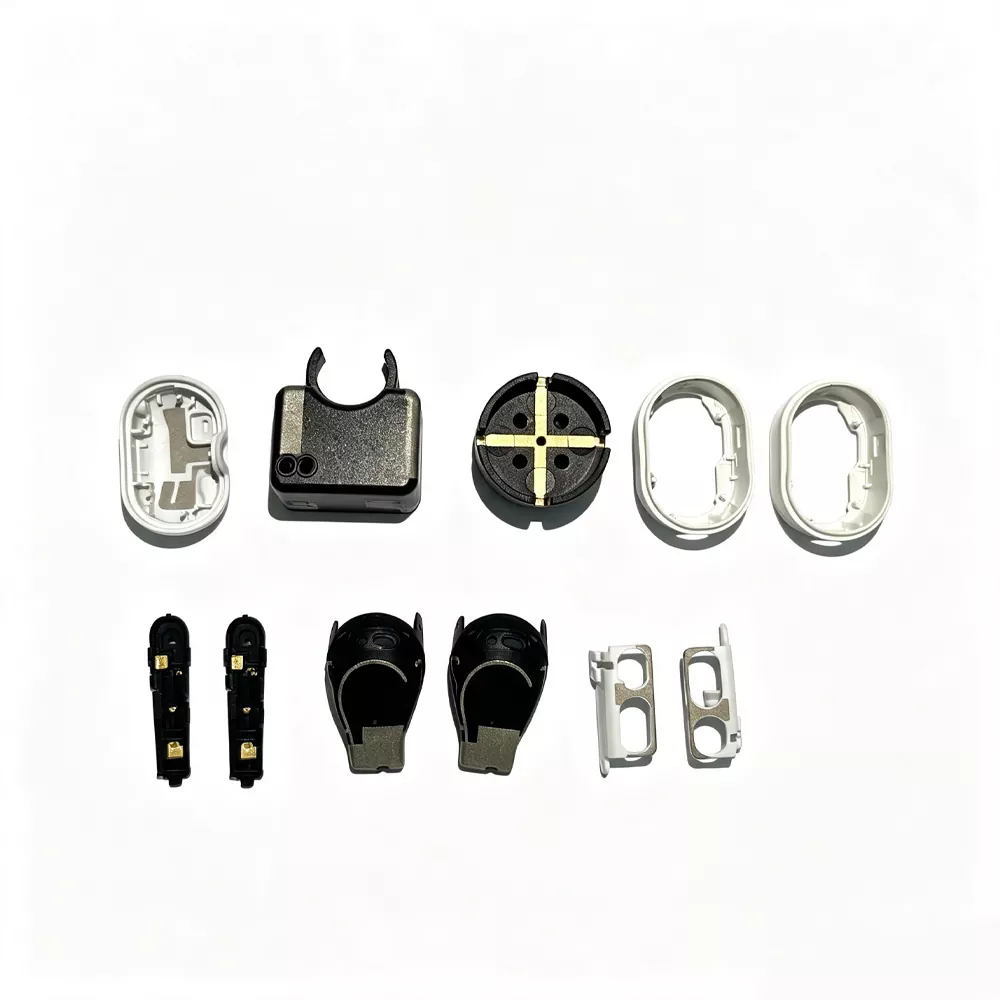

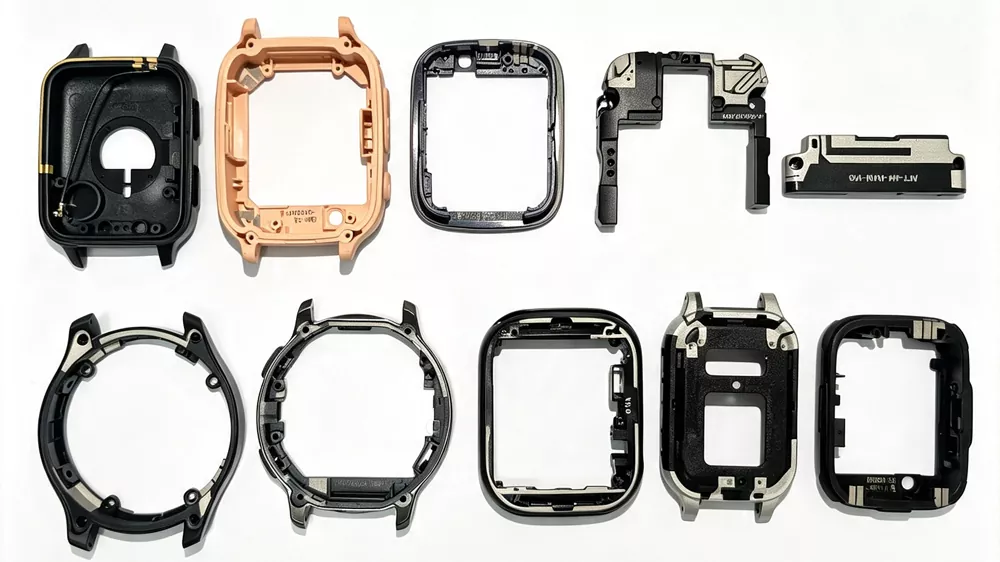

LDS ஆண்டெனா

LDS ஆண்டெனா (லேசர் டைரக்ட் ஸ்ட்ரக்சரிங் ஆண்டெனா) என்பது 3D-MID-அடிப்படையிலான RF கட்டமைப்பாகும், இது ஊசி-வார்ப்பு செய்யப்பட்ட பிளாஸ்டிக் அடி மூலக்கூறுகளில் லேசர் செயல்படுத்தலைப் பயன்படுத்துவதன் மூலம் தயாரிக்கப்படுகிறது, அதைத் தொடர்ந்து கடத்தும் ஆண்டெனா தடயங்களை உருவாக்க தேர்ந்தெடுக்கப்பட்ட இரசாயன முலாம்.

முப்பரிமாண வீட்டுக் கூறுகளில் கடத்தும் வடிவங்களை நேரடியாக வரையறுக்க இந்த செயல்முறை உதவுகிறது, அங்கு ஆண்டெனா வடிவியல் தனி RF பகுதியாக ஒன்றுசேர்க்கப்படுவதற்குப் பதிலாக இயந்திர கட்டமைப்பில் உட்பொதிக்கப்படுகிறது.

வழக்கமான முத்திரையிடப்பட்ட அல்லது தாள் உலோக ஆண்டெனாக்களைப் போலல்லாமல், சாதனத்தின் உள்ளே தனித்தனியாக மவுண்ட் செய்யப்பட வேண்டும், LDS ஆண்டெனா கதிர்வீச்சு கட்டமைப்பை உறை அல்லது உள் பிளாஸ்டிக் சட்டகத்துடன் ஒருங்கிணைக்கிறது, இது ஆண்டெனா பாதையை வரையறுக்கப்பட்ட மின் பண்புகளைப் பராமரிக்கும் போது சிக்கலான 3D வடிவவியலைப் பின்பற்ற அனுமதிக்கிறது.

கணினி கண்ணோட்டத்தில், LDS தொழில்நுட்பம் 3D-MID (முப்பரிமாண மோல்டட் இன்டர்கனெக்ட் டிவைஸ்) க்கு சொந்தமானது, அங்கு ஒரு ஒற்றை வார்ப்பு கூறு லேசர்-செயல்படுத்தப்பட்ட மேற்பரப்புகளின் தேர்ந்தெடுக்கப்பட்ட உலோகமயமாக்கல் மூலம் கட்டமைப்பு, கடத்தும் மற்றும் வீட்டு செயல்பாடுகளை இணைக்க முடியும்.

வேலை செய்யும் கொள்கை

LDS ஆண்டெனாக்களின் உற்பத்தி செயல்முறையை நான்கு முக்கிய படிகளாகப் பிரிக்கலாம்:

படி 1 - இன்ஜெக்ஷன் மோல்டிங்: எல்டிஎஸ்-குறிப்பிட்ட செயல்பாட்டு பிளாஸ்டிக்குகளைப் பயன்படுத்தி (சிறப்பு உலோக-கரிம கலவை சேர்க்கைகள் கொண்டது), முப்பரிமாண பிளாஸ்டிக் அடைப்புக்குறி அல்லது வீடுகள் ஊசி வடிவத்தின் மூலம் தயாரிக்கப்படுகின்றன.

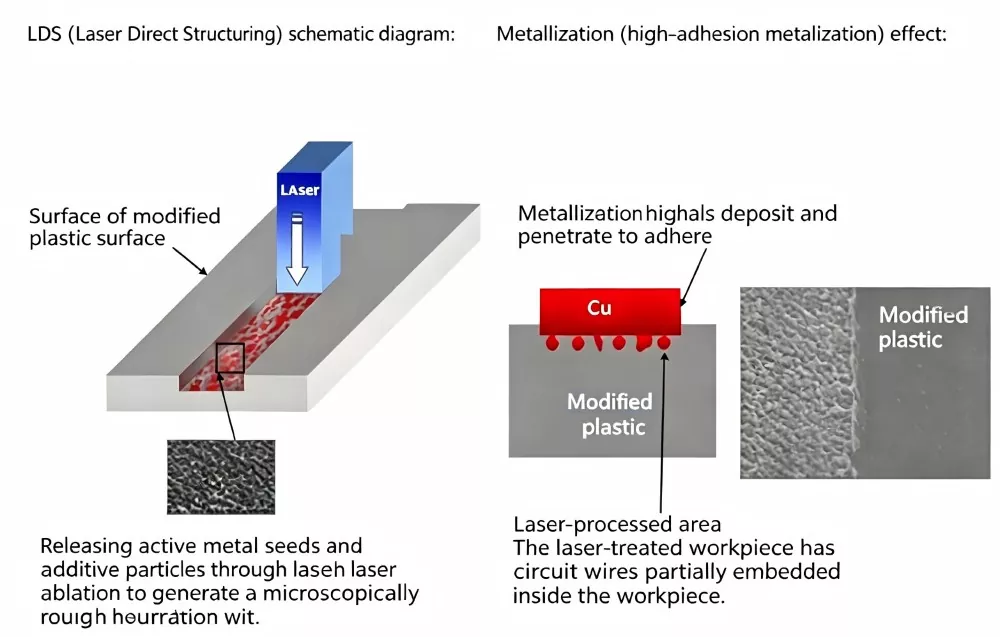

படி 2 - லேசர் செயல்படுத்தல்: கணினியானது கடத்தும் முறையின் பாதைக்கு ஏற்ப லேசரின் இயக்கத்தைக் கட்டுப்படுத்துகிறது, முப்பரிமாண பிளாஸ்டிக் கூறுகளின் மேற்பரப்பில் லேசரை முன்வைக்கிறது மற்றும் சில நொடிகளில் சுற்று வடிவத்தை செயல்படுத்துகிறது. லேசர் மூலம் கதிர்வீச்சு செய்யப்பட்ட பகுதிகளில், சேர்க்கைகள் செயல்படுத்தப்பட்டு, உலோக படிவுக்கு உகந்த ஒரு நுண்ணிய கடினமான மேற்பரப்பை உருவாக்குகிறது.

படி 3 - இரசாயன முலாம் பூசுதல்: செயல்படுத்தப்பட்ட பிளாஸ்டிக் பாகங்களை ஒரு இரசாயன முலாம் பூசப்பட்ட குளியல் ஒன்றில் வைக்கவும், அங்கு செம்பு, நிக்கல் மற்றும் தங்கம் போன்ற உலோகங்கள் தேர்ந்தெடுக்கப்பட்ட பகுதிகளில் தேர்ந்தெடுக்கப்பட்டு, கடத்தும் தடயங்களை உருவாக்குகின்றன.

படி 4 - அசெம்பிளி மற்றும் டெஸ்டிங்: ஆண்டெனா சர்க்யூட்டிற்கான எல்டிஎஸ் ஹவுசிங் ஸ்பிரிங் காண்டாக்ட்ஸ், பின்ஸ் அல்லது பி2பி கனெக்டர்கள் வழியாக PCB மதர்போர்டுடன் மின்சாரம் இணைக்கப்பட்டுள்ளது. நெட்வொர்க் பகுப்பாய்வியைப் பயன்படுத்தி முழு ஆய்வுக்குப் பிறகு, சட்டசபை வழங்கப்படுகிறது.

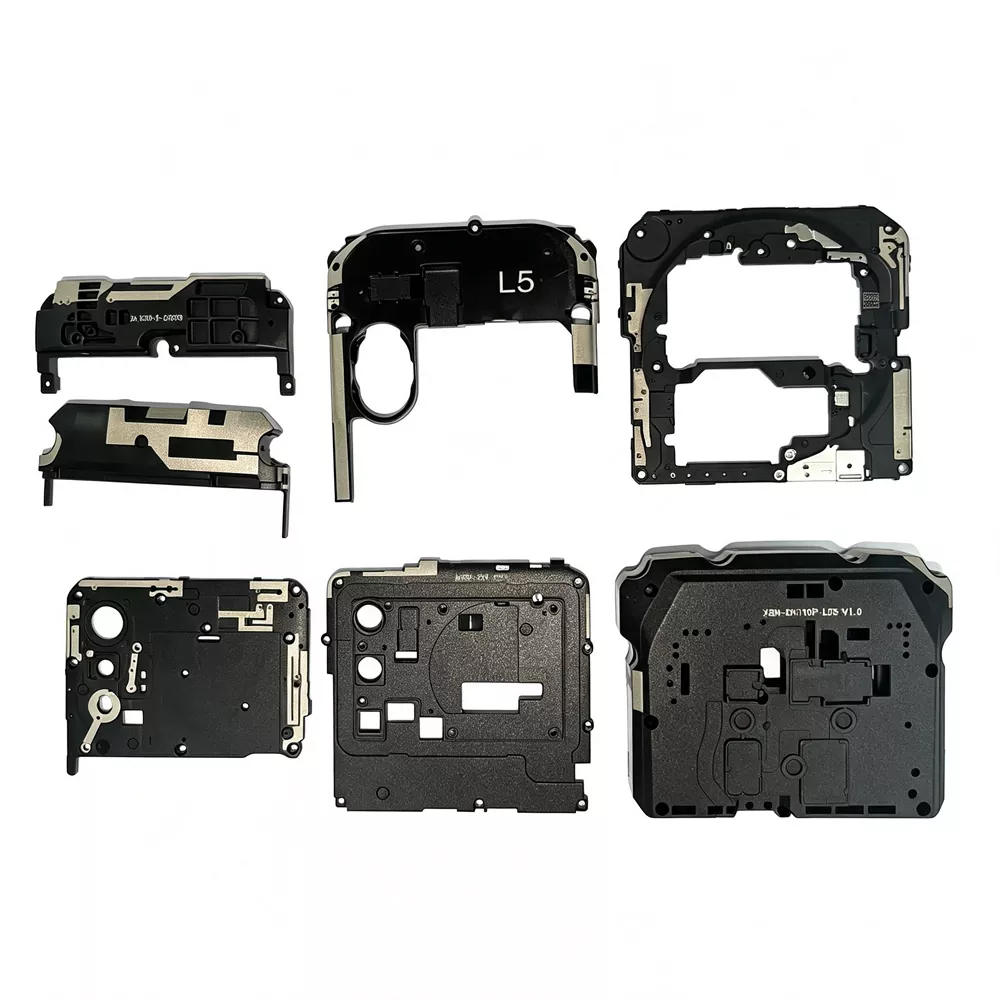

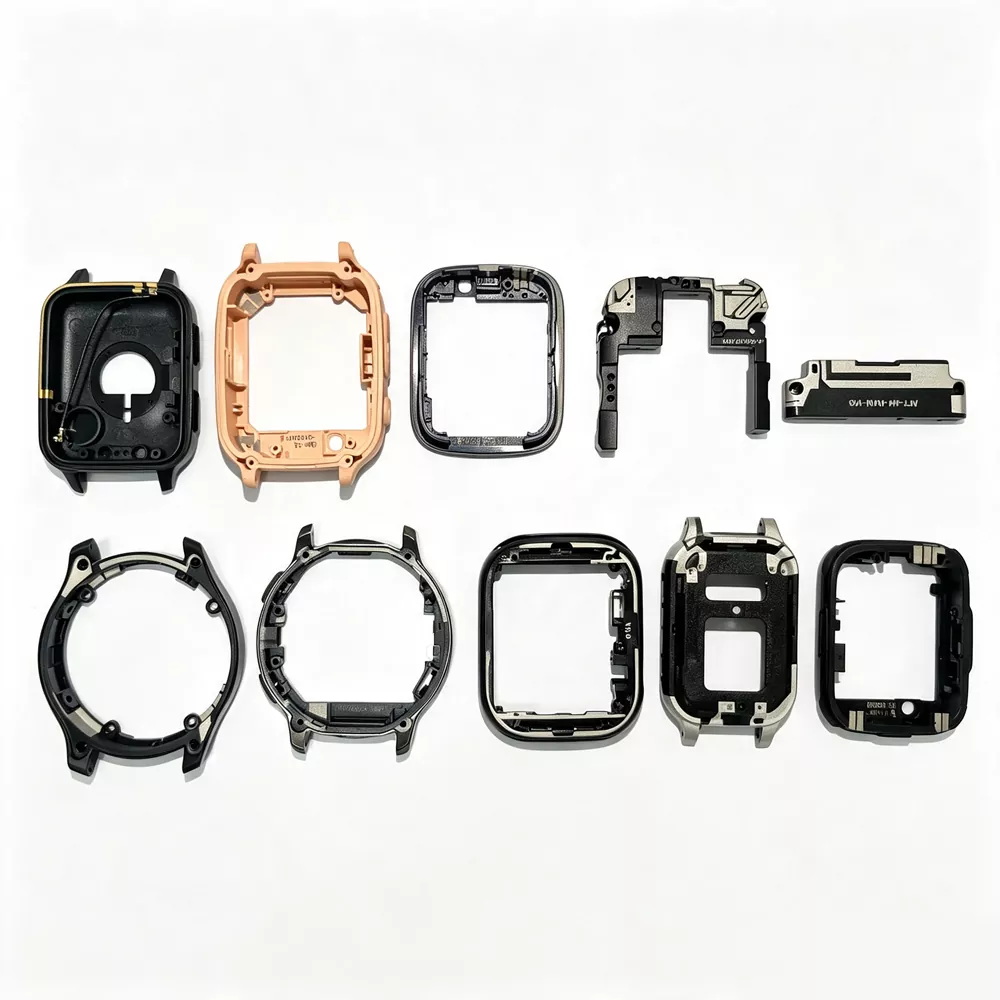

பொருந்தக்கூடிய சாதனங்கள்

LDS ஆண்டெனா தொழில்நுட்பம் பல தொழில்கள் மற்றும் வயர்லெஸ் பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகிறது:

முக்கிய விற்பனை புள்ளிகள்

1. உயர் விண்வெளி ஒருங்கிணைப்பு திறன்

LDS ஆண்டெனாக்கள் நேரடியாக சாதன வீடுகள் அல்லது கட்டமைப்பு அடைப்புக்குறிக்குள் ஒருங்கிணைக்கப்படலாம், RF செயல்திறனை கணிசமாக சமரசம் செய்யாமல் மெல்லிய தயாரிப்பு வடிவமைப்புகளை செயல்படுத்துகிறது. பிளாஸ்டிக் அடி மூலக்கூறுகளில் துல்லியமான 3D வடிவமைத்தல் மூலம் ஆண்டெனா அனுமதி பெறப்படுகிறது, இது சிறிய பல-பேண்ட் வயர்லெஸ் சாதனங்களுக்கு ஏற்றதாக அமைகிறது.

2. உற்பத்தி நிலைத்தன்மை மற்றும் செயல்முறை நிலைத்தன்மை

லேசர் கட்டமைத்தல் அதிக மறுபரிசீலனை மற்றும் நிலையான வடிவத் தீர்மானத்தை வழங்குகிறது, இது தொடர்ச்சியான உற்பத்தி சூழல்களுக்கு ஏற்றதாக அமைகிறது. ஒவ்வொரு அலகும் பொதுவாக RF சோதனை மூலம் சரிபார்க்கப்படுகிறது, S11 போன்ற முக்கிய அளவுருக்கள் வடிவமைப்பு இலக்குகளுக்குள் பொருந்தக்கூடிய செயல்திறனை உறுதிப்படுத்த சரிபார்க்கப்படுகின்றன.

3. குறைக்கப்பட்ட உள் RF குறுக்கீடு

மின்கடத்தா வடிவங்கள் சாதனத்தின் வீட்டில் நேரடியாக உருவாக்கப்படுவதால், LDS கட்டமைப்புகள் உள் வயரிங் சார்ந்திருப்பதைக் குறைக்கிறது மற்றும் உறைக்குள் அருகிலுள்ள உலோகக் கூறுகளால் ஏற்படும் குறுக்கீட்டைக் குறைக்கிறது.

4. மல்டி-பேண்ட் ஆண்டெனா ஒருங்கிணைப்பு திறன்

பல செயல்பாட்டு ஆண்டெனாக்கள் (LTE / GSM / Wi-Fi / புளூடூத் / GNSS) ஒரு 3D அடி மூலக்கூறுடன் ஒருங்கிணைக்கப்படலாம், ஒட்டுமொத்த கூறுகளின் எண்ணிக்கையைக் குறைத்து, கணினி-நிலை RF கட்டமைப்பை எளிதாக்குகிறது.

5. நெகிழ்வான 3D RF வடிவமைப்பு திறன்

LDS தொழில்நுட்பமானது வளைந்த பரப்புகளில் சிக்கலான கடத்தும் வடிவவியலை செயல்படுத்துவதை ஆதரிக்கிறது, இது பல்வேறு அதிர்வெண் பட்டைகள் முழுவதும் வரையறுக்கப்பட்ட RF கட்டுப்பாடுகளை பராமரிக்கும் போது ஆன்டெனா அமைப்பை இயந்திர வரையறைகளை பின்பற்ற அனுமதிக்கிறது.

தொழில்நுட்ப விவரக்குறிப்புகள்

லேசர் வேலைப்பாடு செயல்முறை மற்றும் முன்னெச்சரிக்கைகள்

(1) கடத்தும் சுற்று வடிவமைப்பு பற்றிய குறிப்புகள்

① LDS 3D அடி மூலக்கூறுகளில் டிரேஸ் ரூட்டிங் அடிக்கடி கூர்மையான கோண மாற்றங்களைத் தவிர்க்க வேண்டும். பல முக அமைப்புகளில், அடுத்தடுத்த பரப்புகளில் தொடர்ச்சியான ரூட்டிங் பொதுவாக செயல்முறை நிலைத்தன்மை மற்றும் முலாம் சீரான தன்மையை மேம்படுத்துகிறது, குறிப்பாக பெரிய வீடுகளில்.

② வடிவமைப்பு தெளிவுத்திறன் மற்றும் அடி மூலக்கூறு வடிவவியலைப் பொறுத்து, குறைந்தபட்ச லேசர்-வரையறுக்கப்பட்ட சுவடு அகலம் பொதுவாக 0.2 மிமீ ஆகும்.

③ மின் வேதியியல் படிவுகளின் போது முலாம் பூசப்பட்ட பாலம் உருவாகும் அபாயத்தைக் குறைக்க, அருகிலுள்ள கடத்தும் தடயங்களுக்கு இடையே உள்ள குறைந்தபட்ச இடைவெளி பொதுவாக 0.5 மிமீக்கு மேல் வைக்கப்படுகிறது.

④ கடத்தும் பகுதிகள் மற்றும் அடைப்பு எல்லைகளுக்கு இடையே உள்ள தெளிவு பொதுவாக துணை மில்லிமீட்டர் அளவில் கட்டுப்படுத்தப்படுகிறது. லேசர் செயலாக்கத்தின் போது விளிம்பு மாசுபாட்டைக் குறைக்க பொதுவாக குழி சுவர்கள் அருகே சுமார் 1-2 மிமீ இடையக தூரம் பயன்படுத்தப்படுகிறது.

⑤ மேற்பரப்பு வடிவியல் முலாம் பூசுதல் நடத்தை பாதிக்கிறது. தட்டையான பகுதிகள் மிகவும் நிலையான லேசர் செயல்படுத்தல் மற்றும் பூச்சு நிலைத்தன்மையை வழங்க முனைகின்றன, அதே நேரத்தில் வளைந்த மேற்பரப்புகள் கோண வெளிப்பாடு வேறுபாடுகள் காரணமாக தடிமன் மற்றும் ஒட்டுதலில் மாறுபாட்டை அறிமுகப்படுத்தலாம்.

⑥ லேசர் கட்டமைப்பிற்குப் பிறகு, உலோகமயமாக்கலுக்கு முன் ஆக்சிஜனேற்றம் மற்றும் மேற்பரப்பு மாசுபாட்டைக் குறைக்க பாகங்கள் நேரடியாக மின்முலாம் பூசப்படுகின்றன.

(2) முலாம் மற்றும் பூச்சு முன் LDS தயாரிப்பு சேமிப்பு தேவைகள்

① லேசர்-செயல்படுத்தப்பட்ட பாகங்கள் கட்டுப்படுத்தப்பட்ட ஈரப்பத நிலைகளில் சேமிக்கப்பட வேண்டும் (பொதுவாக 60% RH க்குக் கீழே) மற்றும் செயல்முறை ஓட்டம் அனுமதித்தவுடன், மேற்பரப்பு ஆக்சிஜனேற்ற அபாயத்தைக் குறைக்க முலாம் பூசப்பட வேண்டும்.

② லேசர்-செயலாக்கப்பட்ட மேற்பரப்புகளுடன் நேரடி தொடர்பு தவிர்க்கப்படுகிறது, ஏனெனில் மாசுபாடு அடுத்தடுத்த உலோக படிவு தரத்தை பாதிக்கலாம்.

③ பிரத்யேக தட்டுகள் அல்லது சாதனங்கள் கையாளுதல் மற்றும் போக்குவரத்தின் போது நிலை நிலைத்தன்மையை பராமரிக்கவும் மற்றும் மேற்பரப்பு சேதம் அல்லது மைக்ரோ-ஸ்கிராச்சிங்கைத் தடுக்கவும் பயன்படுத்தப்படுகின்றன.

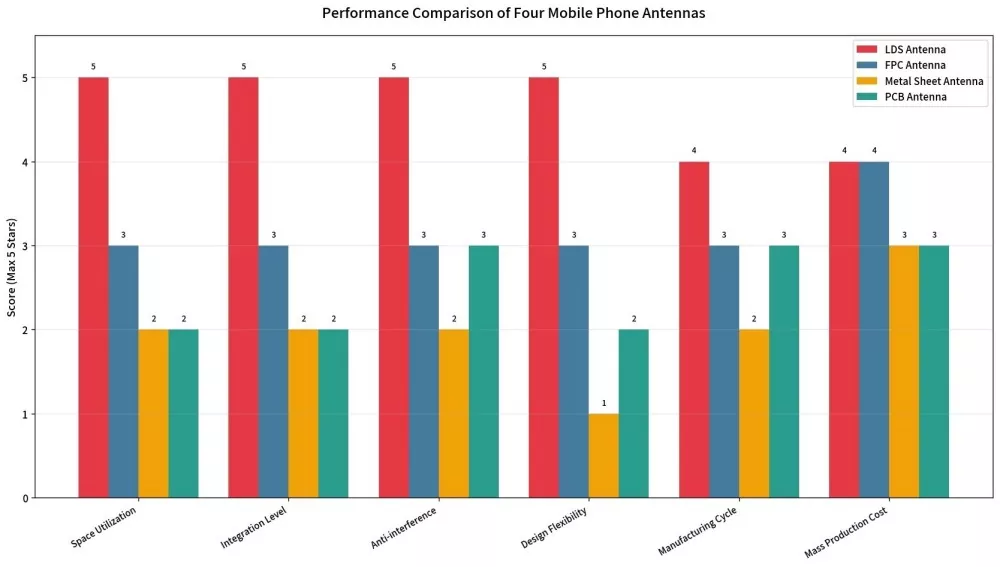

சகாக்களுடன் ஒப்பிடுங்கள்

தரக் கட்டுப்பாட்டு செயல்முறை

1. உள்வரும் பொருள் ஆய்வு: LDS க்காக வடிவமைக்கப்பட்ட பிளாஸ்டிக் துகள்களில் உலோக சேர்க்கை உள்ளடக்கத்தை சோதித்தல்

2. இன்ஜெக்ஷன் மோல்டிங் கட்டுப்பாடு: பரிமாணத் துல்லியம் ±0.05mm

3. லேசர் மார்க்கிங்: சர்க்யூட் ஒருமைப்பாட்டிற்கான AOI தானியங்கு ஆப்டிகல் ஆய்வு

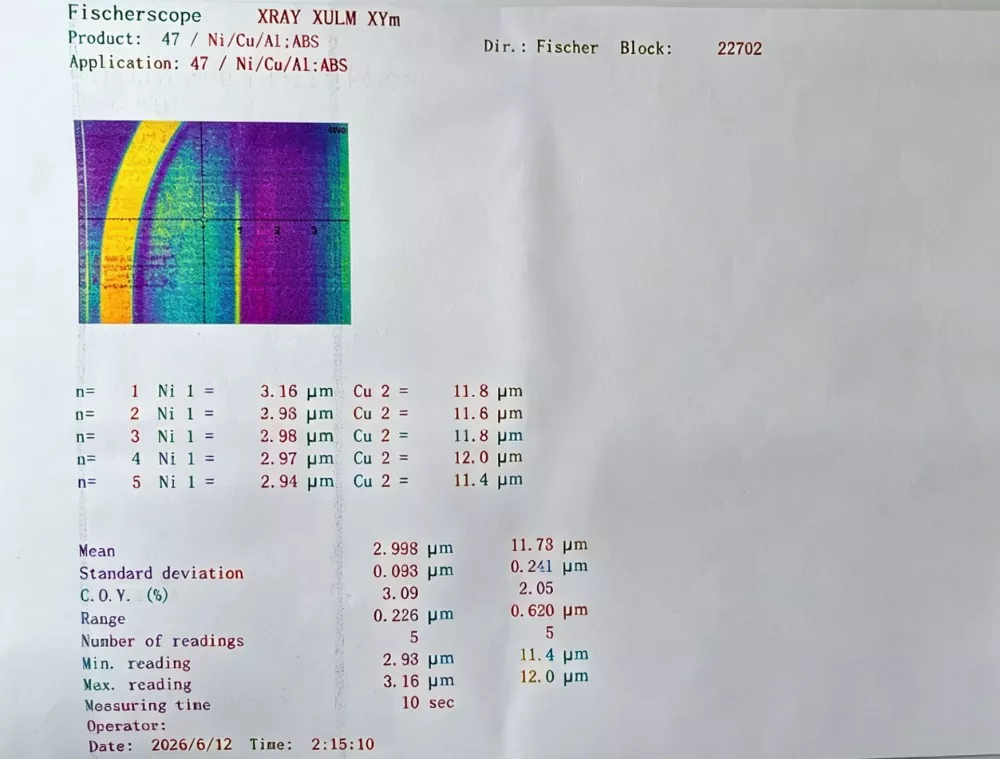

4. இரசாயன முலாம்: பூச்சு தடிமன் சீரான ஆய்வு (செப்பு அடுக்கு ≥ 5 μm, நிக்கல்/தங்க அடுக்கு ≥ 0.1 μm)

5. RF சோதனை: நெட்வொர்க் பகுப்பாய்வி S11, VSWR, ஆதாயம் மற்றும் செயல்திறன் ஆகியவற்றின் முழு ஆய்வு செய்கிறது.

6. நம்பகத்தன்மை மாதிரி ஆய்வு: நூறு கட்டம் அனைத்தையும் உள்ளடக்கிய ஒட்டுதல் சோதனை

நம்பகமான சப்ளையராக, எங்கள் தயாரிப்புகளின் ஒவ்வொரு தொகுதியும் சோதனை அறிக்கையுடன் வருகிறது, அது தொடர்புடைய மூலப்பொருள் தொகுப்பைக் கண்டறியலாம்.

LDS ஆண்டெனா தயாரிப்புகளை எவ்வாறு தேர்வு செய்வது

1. அதிர்வெண் அலைவரிசை தேவைகளைப் பார்க்கவும்

2G/3G/4G/5G துணை-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, புளூடூத், NFC மற்றும் பிற எந்தத் தொடர்பு அதிர்வெண் பட்டைகளை சாதனம் ஆதரிக்க வேண்டும் என்பதைத் தெளிவாகக் குறிப்பிடவும். வெவ்வேறு அதிர்வெண் பட்டைகள் வெவ்வேறு ஆண்டெனா ரூட்டிங் வடிவமைப்புகளுக்கு ஒத்திருக்கும்.

2. நிறுவல் இடத்தை சரிபார்க்கவும்

- சாதன வீட்டுவசதிக்கு போதுமான LDS தளவமைப்பு இடம் உள்ளதா?

- ஆண்டெனா 3D வளைந்த மேற்பரப்பில் ரூட்டிங் பின்பற்ற வேண்டுமா? அங்குதான் LDS சிறந்து விளங்குகிறது.

3. அடி மூலக்கூறு தேர்வை சரிபார்க்கவும்

LDS ஆண்டெனாக்களுக்கான அடி மூலக்கூறு பொருள் LDS-சார்ந்த செயல்பாட்டு பிளாஸ்டிக்காக இருக்க வேண்டும். PC, ABS, PC+ABS மற்றும் LCP ஆகியவை பொதுவான விருப்பங்களில் அடங்கும். வெப்பநிலை எதிர்ப்பு, மின்கடத்தா மாறிலி மற்றும் இயந்திர வலிமை ஆகியவற்றின் அடிப்படையில் வெவ்வேறு பொருட்களுக்கு அவற்றின் சொந்த நன்மைகள் மற்றும் தீமைகள் உள்ளன.

4. முன்னணி நேரம் மற்றும் குறைந்தபட்ச ஆர்டர் அளவை சரிபார்க்கவும்.

உற்பத்தியாளராக, நாங்கள் வழங்குகிறோம்:

- மாதிரி நிலை:10விரைவான முன்மாதிரி

- சிறிய தொகுதி: 100–1,000 பிசிக்கள், 2 வார டெலிவரி

- பெரிய அளவிலான உற்பத்தி: உத்தரவாத விநியோக நேரங்களுடன், மாதாந்திர திறன் 100,000 யூனிட்களை மீறுகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: LDS ஆண்டெனாவிற்கும் FPC ஆண்டெனாவிற்கும் என்ன வித்தியாசம்?

A: FPC ஆண்டெனா என்பது சாதனத்தின் உள்ளே நிறுவப்பட்ட ஒரு நெகிழ்வான சர்க்யூட் தீர்வாகும், இதற்கு பிரத்யேக பிளானர் இடம் தேவைப்படுகிறது. அன்LDS ஆண்டெனாசாதனத்தின் வீடுகள் அல்லது அடைப்புக்குறிக்குள் நேரடியாக லேசர்-கட்டமைக்கப்பட்டுள்ளது, இது 3D மேற்பரப்புகளுக்கு சிறந்த தழுவல் மற்றும் மேம்பட்ட இடத்தைப் பயன்படுத்த அனுமதிக்கிறது. இது பாரம்பரிய FPC தீர்வுகளுடன் ஒப்பிடும்போது அதிக ஒருங்கிணைப்பு திறன் மற்றும் வலுவான குறுக்கீடு எதிர்ப்பு செயல்திறனை வழங்குகிறது.

கே: தனிப்பயனாக்கலுக்கான குறைந்தபட்ச ஆர்டர் அளவு என்ன?

ப: மாதிரி கட்டத்தில் குறைந்தபட்ச ஆர்டர் அளவு தேவையில்லை. மாதிரி கோரிக்கைகள், 100 பிசிக்கள் முதல் சிறிய அளவிலான உற்பத்தி மற்றும் வாடிக்கையாளர் தேவைகளின் அடிப்படையில் பெரிய அளவிலான ஆர்டர்களை நாங்கள் ஆதரிக்கிறோம். ஒரு நேரடி தொழிற்சாலையாக, வெவ்வேறு திட்ட நிலைகளில் நெகிழ்வான உற்பத்தி ஆதரவை வழங்குகிறோம்.

கே: தனிப்பயனாக்கத்திற்கு என்ன தகவல் தேவை?

A: வாடிக்கையாளர்கள் சாதனத்தின் 3D CAD வரைபடங்களை (STEP அல்லது IGS வடிவம்), இலக்கு அதிர்வெண் பட்டை, PCB தளவமைப்பு மற்றும் இணைப்பான் வகை ஆகியவற்றை வழங்க முடியும். எங்கள் பொறியியல் குழு ரூட்டிங் வடிவமைப்பு, உருவகப்படுத்துதல் தேர்வுமுறை மற்றும் முன்மாதிரி சரிபார்ப்பு ஆகியவற்றைக் கையாளும்.

கே: இந்த தொழில்நுட்பம் 5G மில்லிமீட்டர் அலை பயன்பாடுகளை ஆதரிக்குமா?

ப: ஆம். தொழில்நுட்பமானது சப்-6 ஜிகாஹெர்ட்ஸ் மற்றும் மில்லிமீட்டர் அலை அலைவரிசை பட்டைகள் இரண்டிற்கும் ஆண்டெனா வடிவமைப்புகளை ஆதரிக்கிறது. சாதன அமைப்பு, கிடைக்கும் இடம் மற்றும் தேவையான அதிர்வெண் செயல்திறன் ஆகியவற்றின் படி இறுதி தீர்வு உகந்ததாக இருக்கும்.

கே: ஆண்டெனாவின் சேவை வாழ்க்கை என்ன?

A: நம்பகத்தன்மை சோதனைகள் -40℃ முதல் +85℃ வரையிலான 100 வெப்பச் சுழற்சிகள் மற்றும் 168 மணிநேரத்திற்கு 85℃/85% RH இல் உயர்-வெப்பநிலை/அதிக ஈரப்பதம் சோதனை செய்த பிறகு, செயல்திறன் சிதைவு 5% க்கும் குறைவாக இருக்கும், ஒட்டுதல் நிலையாக இருக்கும். வடிவமைக்கப்பட்ட சேவை வாழ்க்கை 10 ஆண்டுகளுக்கு மேல் இருக்கலாம்.

கே: நீங்கள் ஆண்டெனா டியூனிங் ஆதரவை வழங்க முடியுமா?

ப: ஆம். சிமுலேஷன், ப்ரோடோடைப்பிங் மற்றும் சிஸ்டம்-லெவல் ஆப்டிமைசேஷன் உள்ளிட்ட முழுமையான டியூனிங் சேவைகளை நாங்கள் வழங்குகிறோம், தயாரிப்புகள் CTA, CE மற்றும் FCC போன்ற சான்றிதழ் தேவைகளைப் பூர்த்தி செய்ய உதவுகின்றன.
