வசந்த ஆண்டெனா
ஒரு தொழில்முறை சப்ளையராக, Qianmu கம்யூனிகேஷன் தனிப்பயனாக்கப்பட்ட உயர் துல்லியமான ஹெலிகல் ஸ்பிரிங் ஆண்டெனா சேவைகளை வழங்குகிறது. பிரீமியம் பொருட்களால் ஆனது. கார்பன் ஸ்டீல் நிக்கல் பூசப்பட்ட பாஸ்பர் வெண்கலத்தால் ஆனது, இது விதிவிலக்கான கடத்துத்திறன் மற்றும் அரிப்பு எதிர்ப்பைக் கொண்டுள்ளது. நாங்கள் நம்பகமானவர்கள்.சீனா உற்பத்தியாளர், IoT, ரிமோட் கண்ட்ரோல்கள் மற்றும் வயர்லெஸ் கம்யூனிகேஷன் மாட்யூல்களில் பரவலாகப் பயன்படுத்தப்படும் முன்மாதிரி முதல் வெகுஜன உற்பத்தி வரையிலான ஒரே ஒரு தீர்வை நாங்கள் வழங்குகிறோம்.
ஒரு ஸ்பிரிங் ஆண்டெனா (ஹெலிகல் ஆண்டெனா என்றும் அழைக்கப்படுகிறது) என்பது ஒரு ஆண்டெனா அமைப்பாகும், இதில் ஒரு உலோக கடத்தி சுழல் வசந்த வடிவத்தில் காயப்படுத்தப்படுகிறது, ஹெலிகல் முறையில் கட்டமைக்கப்பட்ட உலோக கடத்தியை சமிக்ஞை பரிமாற்றத்திற்கான ஊடகமாகப் பயன்படுத்துகிறது. இது 50-ஓம் மின்மறுப்பு வடிவமைப்பைக் கொண்டுள்ளது மற்றும் மூன்று முக்கிய கூறுகளைக் கொண்டுள்ளது: ஒரு உள் செப்பு கம்பி (சிக்னல்களை அனுப்புவதற்கும் பெறுவதற்கும் பயன்படுகிறது), வெளிப்புறக் கவசக் கம்பி (வெளிப்புற மின்காந்த குறுக்கீட்டைத் தடுக்க வடிவமைக்கப்பட்டது) மற்றும் வெளிப்புற மின்காப்பு அடுக்கு (வெளிப்புற கொள்ளளவு மற்றும் தூண்டல் விளைவுகளை எதிர்க்கும்). ஒன்றாக, இந்த கூறுகள் வலுவான எதிர்ப்பு குறுக்கீடு செயல்திறன் கொண்ட ஒரு மூடிய அமைப்பை உருவாக்குகின்றன.
ஷென்சென் கியான்மு கம்யூனிகேஷன் டெக்னாலஜி கோ., லிமிடெட், R&D, உற்பத்தி மற்றும் தகவல்தொடர்பு தயாரிப்பு ஆண்டெனாக்களின் விற்பனையில் நிபுணத்துவம் பெற்ற ஒரு தொழில்முறை நிறுவனமாகும், இது ஆண்டெனா துறையில் பல ஆண்டுகளாக ஆழமாக ஈடுபட்டுள்ளது மற்றும் உலகளாவிய வாடிக்கையாளர்களுக்கு உயர்தர வசந்த ஆண்டெனா தீர்வுகளை வழங்க உறுதிபூண்டுள்ளது.
தொழில்நுட்ப விவரக்குறிப்புகள்
கியான்மு கம்யூனிகேஷன் ஸ்பிரிங் ஆண்டெனா குறைந்த அதிர்வெண்கள் முதல் அதிக அதிர்வெண்கள் வரையிலான பல அதிர்வெண் பட்டைகளை உள்ளடக்கியது, பல்வேறு பயன்பாட்டுக் காட்சிகளின் தேவைகளைப் பூர்த்தி செய்கிறது. முக்கிய தொழில்நுட்ப அளவுருக்கள் பின்வருமாறு:
|
அளவுரு உருப்படி |
விவரக்குறிப்பு வரம்பு |
|
அதிர்வெண் வரம்பு |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz |
|
ஆதாயம் |
0.8dBi ~ 3.5 dBi |
|
மின்மறுப்பு |
50 ஒமேகா |
|
வி.எஸ்.டபிள்யூ.ஆர் |
≤1.5 ~ ≤1.8 |
|
துருவப்படுத்தல் |
செங்குத்து துருவமுனைப்பு / வட்ட துருவமுனைப்பு |
|
கதிர்வீச்சு முறை |
சர்வ-திசை |
|
ஆற்றல் திறன் |
அதிகபட்சம் 50W |
|
இயக்க வெப்பநிலை |
-40℃ ~ +85℃ |
|
ஆண்டெனா செயல்திறன் |
35~ 80% (நிறுவல் சூழலைப் பொறுத்து) |
|
பொருள் |
தாமிரம், தங்க முலாம், நிக்கல் முலாம் போன்றவை. |

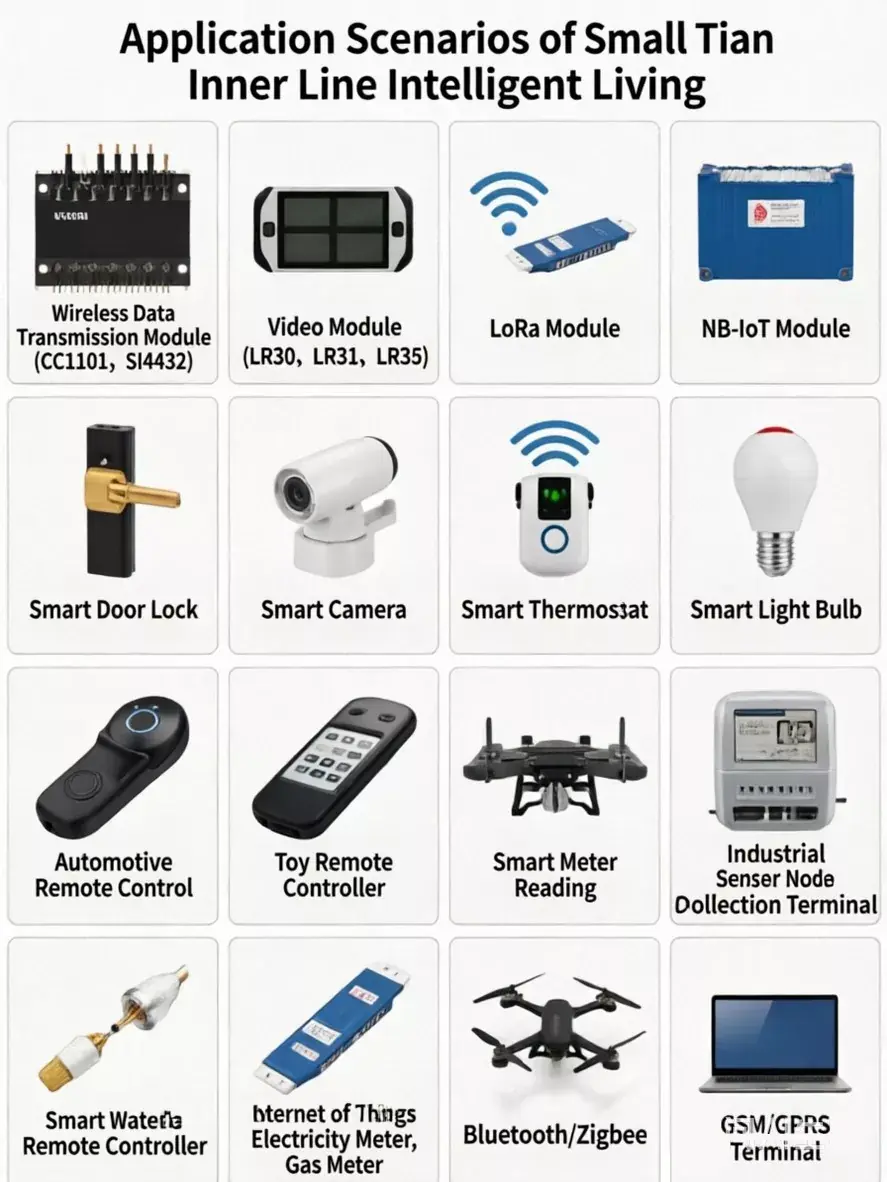

பொருந்தக்கூடிய சாதனங்கள்
Qianmu தொடர்பு வசந்த ஆண்டெனா பின்வரும் சாதனங்கள் மற்றும் காட்சிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது:
வயர்லெஸ் டேட்டா டிரான்ஸ்மிஷன் தொகுதி: CC1101, Si4432 மற்றும் பிற வயர்லெஸ் RF தொகுதிகள்
LoRa தொகுதிகள்: LR30, LR31, LR36 மற்றும் பிற LoRa தொடர்பு தொகுதிகள்
NB-IoT தொகுதி: NB-IoT வயர்லெஸ் தொடர்பு முனையம்
ஸ்மார்ட் ஹோம் சாதனங்கள்: ஸ்மார்ட் கதவு பூட்டுகள், ஸ்மார்ட் கேமராக்கள், ஸ்மார்ட் தெர்மோஸ்டாட்கள், ஸ்மார்ட் லைட் பல்புகள் மற்றும் பல
வயர்லெஸ் ரிமோட் கண்ட்ரோல் சாதனங்கள்: கார் ரிமோட் கீகள், பொம்மை ரிமோட் கண்ட்ரோல்கள், தொழில்துறை ரிமோட் கண்ட்ரோல்கள் மற்றும் பல
IoT டெர்மினல்: IoT சென்சார் முனைகள், தரவு கையகப்படுத்தும் முனையங்கள்
ஸ்மார்ட் மீட்டரிங்: ஸ்மார்ட் நீர் மீட்டர், மின்சார மீட்டர் மற்றும் எரிவாயு மீட்டர்
புளூடூத்/ஜிக்பீ தொகுதி: புளூடூத் வயர்லெஸ் கம்யூனிகேஷன், ஜிக்பீ நெட்வொர்க்கிங் சாதனங்கள்
ட்ரோன் டெலிமெட்ரி: சிறிய ட்ரோன்களுக்கான தரவு இணைப்பு
ஜிஎஸ்எம்/ஜிபிஆர்எஸ் சாதனங்கள்: ஜிஎஸ்எம் மோடம்கள், ரிமோட் கண்காணிப்பு அமைப்புகள்
போட்டி தயாரிப்புகளுடன் ஒப்பீடு
|
ஒப்பீட்டு பொருள் |
கியான்மு கம்யூனிகேஷன் ஸ்பிரிங் ஆண்டெனா |
பிசிபி ஆண்டெனா |
வெளிப்புற ராட் ஆண்டெனா |
|
ஆதாயம் |
0.8~3.5 dBi |
2~6 dBi |
ஒப்பீட்டளவில் உயர் |
|
ஓம்னி-திசை செயல்திறன் |
★★★★★ சிறப்பானது |
★★☆ வலுவான திசைவழி |
★★★★ நன்று |
|
அளவு |
★★★★ கச்சிதமான |
★★★★★ Ultra-small |
★★☆ பெரியது |
|
குறுக்கீடு எதிர்ப்பு திறன் |
★★★★★ வலுவான |
★★★ சராசரி |
★★★★ ஒப்பீட்டளவில் வலிமையானது |
|
நிறுவல் நெகிழ்வுத்தன்மை |
★★★★★ மிகவும் நெகிழ்வான |
★★★ PCB இல் மட்டும் சரி செய்யப்பட்டது |
★★★ வெளிப்புற நிறுவல் தேவை |
|
செலவு |
★★★★ மிதமான |
★★★★★ குறைந்த |
★★☆ ஒப்பீட்டளவில் உயர் |
|
வடிவமைப்பு மாற்றம் |
★★★★ நெகிழ்வான |
★★☆ PCB ரீமேக்கிங் தேவை |
★★★ சாதாரண |
கியான்மு கம்யூனிகேஷன் ஸ்பிரிங் ஆண்டெனா சர்வ திசைக் கவரேஜ், குறுக்கீடு எதிர்ப்புத் திறன், நிறுவல் நெகிழ்வுத்தன்மை மற்றும் ஒட்டுமொத்த செலவு ஆகியவற்றில் உகந்த சமநிலையைத் தாக்குகிறது, இது IoT மற்றும் வயர்லெஸ் தகவல் தொடர்பு சாதனங்களுக்கான சிறந்த உள்ளமைக்கப்பட்ட ஆண்டெனா தேர்வாக அமைகிறது.

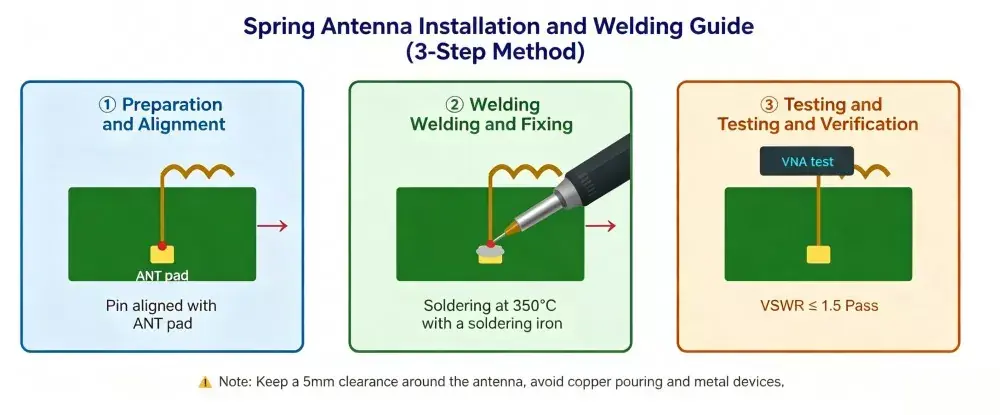

நிறுவல் வழிகாட்டி
படி 1: வெல்டிங்கிற்கு தயார் செய்யுங்கள்
பிசிபியில் ஒதுக்கப்பட்ட ANT சாலிடர் பேடுடன் ஸ்பிரிங் ஆண்டெனாவின் முடிவில் பின்னை (பொதுவாக ஒற்றை முள் அல்லது சாலிடர் பேட்) சீரமைக்கவும். சாலிடர் பேட், 50-ஓம் மைக்ரோஸ்ட்ரிப் லைன் அல்லது கோப்லனர் அலை வழிகாட்டி போன்ற RF ஃபீட் லைனுடன் இணைக்கப்பட்டிருக்க வேண்டும்.
படி 2: வெல்டிங் மற்றும் ஃபிக்சிங்
கொக்கி வடிவ பகுதியை வளைத்து, வயர்லெஸ் தொகுதியின் ANT பின்னுடன் இணைக்கவும், பின்னர் சாலிடரிங் செயல்முறையை பாதுகாப்பாக முடிக்கவும். நிலையான மேற்பரப்பு-மவுண்ட் அசெம்பிளி செயல்முறைகளுடன் இணக்கமாக இருப்பதால், ரிஃப்ளோ சாலிடரிங் பரிந்துரைக்கப்படுகிறது.
படி 3: ஆய்வு மற்றும் சோதனை

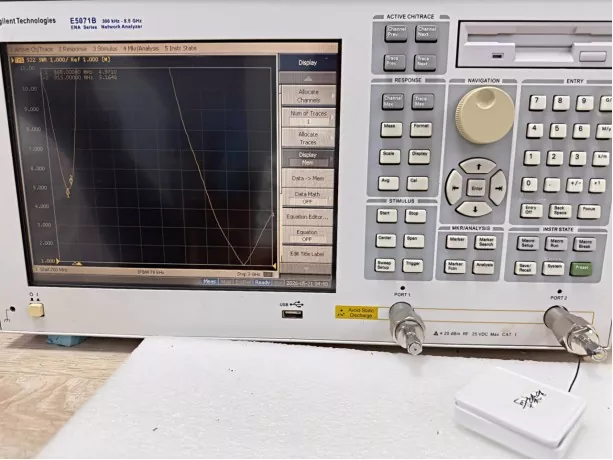

சாலிடரிங் செய்த பிறகு, மின்னழுத்த நிலை அலை விகிதத்தை (VSWR) அளவிட வெக்டர் நெட்வொர்க் அனலைசரைப் பயன்படுத்தவும் மற்றும் RF செயல்திறன் தேவையான விவரக்குறிப்புகளைப் பூர்த்திசெய்கிறதா என்பதைச் சரிபார்க்கவும்.
குறிப்புகள்
1. அனுமதி மண்டலத்தை பராமரிக்கவும்: ஆன்டெனாவின் 5 மிமீ சுற்றளவுக்குள் கம்பிகள் மற்றும் உலோக கூறுகளை வைப்பதைத் தவிர்க்கவும்; பேட்டரி அல்லது கவசம் அட்டையை கீழே இருந்து 10 மிமீ அல்லது அதற்கு மேல் மூட வேண்டாம்.
2. 50Ω டிரான்ஸ்மிஷன் லைன்: RF சிப்பை நேரடியாக அதே லேயரில் மைக்ரோஸ்டிரிப் அல்லது உள் அடுக்கில் உள்ள ஸ்ட்ரிப்லைன் வழியாக இணைக்கவும்; திடீர் மின்மறுப்பு மாற்றங்களைத் தவிர்க்க, மூலைகளில் 45° சேம்பர்களைப் பயன்படுத்தவும்.
3.உலோகத்திலிருந்து விலகி இருங்கள்: ஸ்பிரிங் ஆண்டெனாவைப் பயன்படுத்தும் போது, சர்க்யூட் போர்டுகளில் தரை விமானங்கள், வயரிங் ட்ரேஸ்கள், பேட்டரிகள், திரைகள், உலோக உறைகள் மற்றும் பலவற்றை உள்ளடக்கிய உலோகப் பொருட்களிலிருந்து ஆண்டெனா விலகி இருப்பதை உறுதிசெய்வது முதல் படியாகும்.
4.நிலையான வெல்டிங் திசை: வெகுஜன உற்பத்தியில், ஆண்டெனாவின் வெல்டிங் திசையானது தேர்ந்தெடுக்கும் நேரத்தில் ஆண்டெனா உற்பத்தியாளரால் குறிப்பிடப்பட்ட வெல்டிங் திசையுடன் பொருந்துவதை உறுதி செய்வது அவசியம்.
5. ட்யூனிங் மற்றும் மார்ஜினிங்: முழு பிளாஸ்டிக்-கேஸ்டு சாதனத்தின் மின்காந்த சூழல் சிக்கலானதாக இருந்தால், RF முடிவில் ஒரு π-நெட்வொர்க்கை ஒதுக்கி வைக்கலாம், மேலும் 3 pF முதல் 6.8 pF வரையிலான அனுசரிப்பு மின்தேக்கியைப் பயன்படுத்தி அதிர்வு அதிர்வெண்ணை நன்றாக டியூன் செய்யலாம்.
ஸ்பிரிங் ஆண்டெனாவை எவ்வாறு தேர்வு செய்வது?
|
தேர்வு படிகள் |
முக்கிய புள்ளிகள் |
விவரங்கள் |
|
1. இயக்க அதிர்வெண்ணை உறுதிப்படுத்தவும் |
தொடர்பு நெறிமுறை மற்றும் அதிர்வெண் பேண்ட் மூலம் ஆண்டெனாவைத் தேர்ந்தெடுக்கவும் |
பொதுவான அதிர்வெண் பட்டைகள்: • 315 மெகா ஹெர்ட்ஸ்: பாரம்பரிய ரிமோட் கண்ட்ரோல் சாதனங்கள் • 433 மெகா ஹெர்ட்ஸ்: லோரா, ஸ்மார்ட் மீட்டர்கள், தொழில்துறை ரிமோட்டுகள் • 470/490 மெகா ஹெர்ட்ஸ்: தொழில்துறை IoT உபகரணங்கள் • 868/915 மெகா ஹெர்ட்ஸ்: ஐரோப்பா மற்றும் வட அமெரிக்காவிற்கான ISM பட்டைகள்: 2.4 ஜிஎம்எஸ் பேண்ட்: 2.4 ஜிஎம்எச், ப்ளூ செல்லுலார் தொடர்பு தொகுதிகள் |
|
2. ஆதாய தேவையை மதிப்பிடுங்கள் |
பரிமாற்ற தூரத்துடன் பொருந்தக்கூடிய லாபம் |
•குறுகிய தூரம் (<100m): 0.8~2 dBi • நடுத்தர தூரம் (100-500m): 2~3 dBi • நீண்ட தூரம் (>500m): 3 dBiக்கு மேல் |
|
3. நிறுவல் இடத்தை சரிபார்க்கவும் |
PCB உடன் அளவு மற்றும் கட்டமைப்பை பொருத்தவும் |
1. சரியான நீளம் மற்றும் விட்டம் தேர்ந்தெடுக்க சாதனத்தின் உள் இடத்தை அளவிடவும். 2. வளைந்த வகை ஆண்டெனாக்கள் விளிம்பு PCB மவுண்டிங்கிற்கு குறைந்த அறையுடன் கூடிய இடைவெளிகளில் கிடைக்கின்றன. |
|
4. பயன்பாட்டு சூழலை மதிப்பிடுங்கள் |
குறுக்கீடு எதிர்ப்பு மற்றும் அரிப்பு எதிர்ப்பு பாதுகாப்பு |
1. உலோகக் கவசத்துடன் கூடிய உபகரணங்கள்: வட்ட துருவமுனைப்பு ஆண்டெனா பரிந்துரைக்கப்படுகிறது. 2. ஈரப்பதம்/வெளிப்புற சூழல்: ஆக்சிஜனேற்ற எதிர்ப்புக்கான வெள்ளி/தங்க முலாம். |
|
5. நம்பகமான சப்ளையரைத் தேர்வு செய்யவும் |
ஒரு நிறுத்தத்தில் தனிப்பயனாக்கப்பட்ட உற்பத்தி சேவை |
Qianmu கம்யூனிகேஷன் என்பது ஒரு தொழில்முறை ஆண்டெனா தொழிற்சாலை & சப்ளையர், OEM & ODM ஐ ஆதரிக்கிறது, ஆண்டெனா வடிவமைப்பு, மாதிரி மற்றும் வெகுஜன உற்பத்தி உட்பட முழு சேவையையும் வழங்குகிறது. |
அடிக்கடி கேட்கப்படும் கேள்விகள்
Q1: ஸ்பிரிங் ஆண்டெனா அல்லது PCB ஆண்டெனா எது சிறந்தது?
ப: தேர்வு குறிப்பிட்ட பயன்பாட்டுத் தேவைகளைப் பொறுத்தது. ஸ்பிரிங் ஆண்டெனா தீர்வுகள் நீண்ட தூர பரிமாற்றம் (>100 மீட்டர்), சர்வ திசைக் கவரேஜ் மற்றும் நெகிழ்வான நிறுவல் திசைகள் தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றது, அதே சமயம் PCB ஆண்டெனாக்கள் கடுமையான அளவு மற்றும் செலவு வரம்புகளைக் கொண்ட சிறிய சாதனங்களுக்கு மிகவும் பொருத்தமானவை. Qianmu கம்யூனிகேஷன் இரண்டு தீர்வுகளையும் வழங்குகிறது மற்றும் வெவ்வேறு திட்டத் தேவைகளின் அடிப்படையில் தொழில்முறை பரிந்துரைகளை வழங்குகிறது.
Q2: அதிக ஆதாயம் எப்போதும் சிறந்த ஆண்டெனா செயல்திறனைக் குறிக்குமா?
ப: அவசியம் இல்லை. அதிக ஆதாயம் பொதுவாக சிக்னல் செறிவை மேம்படுத்துகிறது ஆனால் சில திசைகளில் கவரேஜைக் குறைக்கலாம். உகந்த தேர்வு பரிமாற்ற தூரம், கவரேஜ் தேவைகள் மற்றும் பயன்பாட்டு சூழல் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும். Qianmu கம்யூனிகேஷன் 0.8 முதல் 3.5 dBi வரையிலான வெவ்வேறு ஆதாய விருப்பங்களுடன் தயாரிப்புகளை வழங்குகிறது.
Q3: ஆண்டெனாவை தனிப்பயனாக்க முடியுமா?
ப: ஆம். Qianmu கம்யூனிகேஷன் OEM/ODM தனிப்பயனாக்குதல் சேவைகளை வழங்குகிறது, இதில் அதிர்வெண் சரிசெய்தல், அளவு மாற்றம், பொருள் தேர்வு மற்றும் வெவ்வேறு பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய வளைக்கும் கோணத் தனிப்பயனாக்கம் ஆகியவை அடங்கும்.
Q4: இயக்க வெப்பநிலை வரம்பு என்ன?
A: Qianmu கம்யூனிகேஷன் தயாரிப்புகள் -40℃ முதல் +85℃ வரை நம்பகத்தன்மையுடன் செயல்படுகின்றன, பெரும்பாலான தொழில்துறை மற்றும் நுகர்வோர் பயன்பாடுகளின் தேவைகளைப் பூர்த்தி செய்கின்றன.
Q5: மின்மறுப்பு பொருத்தம் தேவையா?
ப: ஆம். நிலையான மின்மறுப்பு 50Ω ஆகும், மேலும் நடைமுறை பயன்பாடுகளுக்கு உகந்த செயல்திறனை அடைய ஆண்டெனா மற்றும் RF டிரான்ஸ்மிட்டர் போர்ட்டுக்கு இடையே உள்ள கூறுகள் தேவைப்படலாம். Qianmu கம்யூனிகேஷன் ஆண்டெனா பொருத்தம் மற்றும் பிழைத்திருத்தத்திற்கான தொழில்நுட்ப ஆதரவை வழங்குகிறது.
Q6: குறைந்தபட்ச ஆர்டர் அளவு (MOQ) என்ன?
A: Qianmu கம்யூனிகேஷன், முன்மாதிரி மாதிரிகள் மற்றும் சிறிய தொகுதிகள் முதல் பெரிய அளவிலான உற்பத்தி வரை நெகிழ்வான வரிசை அளவுகளை ஆதரிக்கிறது. விரிவான MOQ தேவைகளுக்கு, எங்கள் விற்பனைக் குழுவைத் தொடர்பு கொள்ளவும்.
