நாணயம் ஆண்டெனா

காயின் ஆண்டெனா என்பது பொத்தான் போன்ற வடிவத்துடன் கூடிய கச்சிதமான, உருளை வெளிப்புற RF ஆண்டெனா ஆகும். 2.4GHz 5.8GHz டூயல் பேண்ட் ஆண்டெனாவாக வடிவமைக்கப்பட்டுள்ளது, இது WiFi, Bluetooth மற்றும் ZigBee தொடர்பாடலைப் பயன்படுத்தும் சிறிய மின்னணு சாதனங்களுக்கு இலகுரக வயர்லெஸ் டிரான்ஸ்மிஷன் தீர்வை வழங்குகிறது.

கியான்மு கம்யூனிகேஷனின் சுய-வளர்ச்சியடைந்த பொத்தான் ரப்பர் ராட் ஆண்டெனா ஒரு துண்டு ஊசி வடிவத்தையும் சீல் செய்யும் தொழில்நுட்பத்தையும் ஏற்றுக்கொள்கிறது. இது ஒரு முழு செப்பு அதிர்வு உறுப்பு மற்றும் கீழே ஒரு உலோக பிரதிபலிப்பு கவசம் அடுக்கு ஒருங்கிணைக்கிறது.

ஒரு நிலையான SMA திரிக்கப்பட்ட இடைமுகத்துடன் பொருத்தப்பட்ட இந்த SMA டூயல் பேண்ட் ஆண்டெனாவை நேரடியாக சாதன வீட்டுவசதிக்கு ஏற்றி பாதுகாக்க முடியும். மெல்லிய ரப்பர் ராட் ஆண்டெனாக்கள் மற்றும் உள்ளமைக்கப்பட்ட PCB ஆண்டெனாக்களுடன் ஒப்பிடுகையில், இது உட்புற மற்றும் வெளிப்புற பயன்பாடுகளுக்கு சீல் செய்யப்பட்ட வீட்டுவசதியுடன் ஒரு சிறிய, விவேகமான கட்டமைப்பை வழங்குகிறது.

இது எப்படி வேலை செய்கிறது

நாணய ஆண்டெனா இரட்டை-இசைக்குழு RF பரிமாற்றம் மற்றும் வரவேற்புக்கு உள் இரட்டை அடுக்கு வளைய செப்பு ஆஸிலேட்டரைப் பயன்படுத்துகிறது. பொத்தான் வடிவ அடித்தளமானது சிக்னல் கதிர்வீச்சை நிர்வகிப்பதற்கும் அருகிலுள்ள எலக்ட்ரானிக் கூறுகளின் செல்வாக்கைக் குறைப்பதற்கும் உதவும் வகையில் வடிவமைக்கப்பட்ட உலோக பிரதிபலிப்பு அடுக்கை உள்ளடக்கியது.

1. அடுக்கு ஆஸிலேட்டர் வடிவமைப்பு:மேல் அடுக்கு புளூடூத் மற்றும் ஜிக்பீ பயன்படுத்தும் 2.4GHz பேண்டிற்காக வடிவமைக்கப்பட்டுள்ளது, அதே சமயம் கீழ் அடுக்கு இணக்கமான WiFi சாதனங்களால் பயன்படுத்தப்படும் 5.8GHz இசைக்குழுவை ஆதரிக்கிறது. கூறப்பட்ட முழு-இசைக்குழு VSWR ≤1.35 ஆகும்.

2. அடிப்படை கவசம் மற்றும் குறுக்கீடு மேலாண்மை:சாதனத்தின் பிரதான பலகை, லித்தியம் பேட்டரி மற்றும் உலோக வீடுகள் ஆகியவற்றிலிருந்து மின்காந்த குறுக்கீட்டின் தாக்கத்தை குறைக்க கீழே உலோக பிரதிபலிப்பு அடுக்கு வடிவமைக்கப்பட்டுள்ளது. உண்மையான செயல்திறன் நிறுவல் சூழலைப் பொறுத்தது மற்றும் முடிக்கப்பட்ட சாதனத்தில் சோதனை தேவைப்படுகிறது.

3. சீல் செய்யப்பட்ட வீடுகள் மற்றும் வெப்பநிலை எதிர்ப்பு:ஒரு துண்டு ஊசி-வடிவமைக்கப்பட்ட வீடு சுற்றுச்சூழல் பாதுகாப்பிற்காக வடிவமைக்கப்பட்டுள்ளது. கூறப்பட்ட இயக்க வெப்பநிலை வரம்பு -35°C முதல் +70°C வரை. குறிப்பிட்ட சோதனை நிலைமைகளின் கீழ் வெப்பநிலை தொடர்பான அதிர்வெண் நிலைத்தன்மை உறுதிப்படுத்தப்பட வேண்டும்.

4. RF மின்மறுப்பு பொருத்தம்:ஆண்டெனா RF ஒருங்கிணைப்பை ஆதரிக்க மற்றும் மின்மறுப்பு பொருத்தமின்மையைக் குறைக்க 50Ω பெயரளவு மின்மறுப்பைப் பயன்படுத்துகிறது. ஆதாயம், VSWR மற்றும் கதிர்வீச்சு திறன் ஆகியவை பொருத்தமான RF சோதனை மூலம் மதிப்பீடு செய்யப்படலாம்.

இணக்கமான உபகரணங்கள் மற்றும் பயன்பாடுகள்

1. ஸ்மார்ட் ஹோம்:ஸ்மார்ட் ஹோம் சாதனங்களுக்கான ஆண்டெனாவாக, மினி ஸ்மார்ட் கேட்வேகள், வைஃபை சாக்கெட்டுகள், கதவு மற்றும் ஜன்னல் அலாரங்கள் மற்றும் புளூடூத் ரிமோட் கண்ட்ரோல்களில் இதைப் பயன்படுத்தலாம். குறைந்த நிறுவல் இடம் உள்ள சாதனங்களில் வயர்லெஸ் இணைப்புக்கு இடமளிக்க அதன் சிறிய அமைப்பு உதவுகிறது.

2. தொழில்துறை இணையம்:இந்த வயர்லெஸ் சென்சார் ஆண்டெனாவை மினியேச்சர் வெப்பநிலை மற்றும் ஈரப்பதம் டெர்மினல்கள், கிடங்கு சொத்து-கண்காணிப்பு முனைகள் மற்றும் வயர்லெஸ் தரவு பரிமாற்ற தொகுதிகள் ஆகியவற்றைக் கருத்தில் கொள்ளலாம். அதிர்வெண் பேண்ட் மற்றும் நிறுவல் நிலைமைகள் கணினி தேவைகளுடன் பொருந்தக்கூடிய IoT சாதனங்களின் பயன்பாடுகளுக்கான ஆண்டெனாவிற்கும் இது பொருத்தமானது.

3. போர்ட்டபிள் எலக்ட்ரானிக்ஸ்:கையடக்க சாதனங்களுக்கான காம்பாக்ட் ஆண்டெனாவாக, கையடக்க ஸ்கேனிங் கருவிகள், போர்ட்டபிள் டிடெக்டர்கள் மற்றும் மினி புளூடூத் ஸ்பீக்கர்களில் இதைப் பயன்படுத்தலாம். இறுதி ஒருங்கிணைப்புக்கு முன் சாதன தளவமைப்பு மற்றும் RF செயல்திறன் மதிப்பீடு செய்யப்பட வேண்டும்.

4. பாதுகாப்பு சாதனங்கள்:வயர்லெஸ் பாதுகாப்பு சாதனங்களுக்கான இந்த ஆண்டெனா சிறிய வயர்லெஸ் கேமராக்கள் மற்றும் அணுகல்-கட்டுப்பாட்டு அமைப்புகளுக்கு ஏற்றதாக இருக்கலாம். இணக்கமான புளூடூத் அடிப்படையிலான நுழைவு அமைப்புகளுக்கு, இது புளூடூத் அணுகல் கட்டுப்பாட்டு ஆண்டெனாவாக செயல்படும்.

5. RF பாகங்கள்:விருப்பத் துணைக்கருவிகளில் SMA-to-IPEX ஃபீடர் கேபிள்கள் மற்றும் பிற இணக்கமான RF இணைப்புக் கூறுகள் அடங்கும். வயர்லெஸ் தொகுதி மற்றும் சாதன இடைமுகத்திற்கு எதிராக இணைப்பான் தேர்வு உறுதிப்படுத்தப்பட வேண்டும்.

முக்கிய தயாரிப்பு அம்சங்கள்

கியான்மு கம்யூனிகேஷன் சிறிய வயர்லெஸ் சாதனங்களுக்கான காயின் ஆண்டெனா விருப்பங்களை வழங்குகிறது, பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட்ட விவரக்குறிப்புகள் மற்றும் இடைமுக அமைப்புகளுடன்.

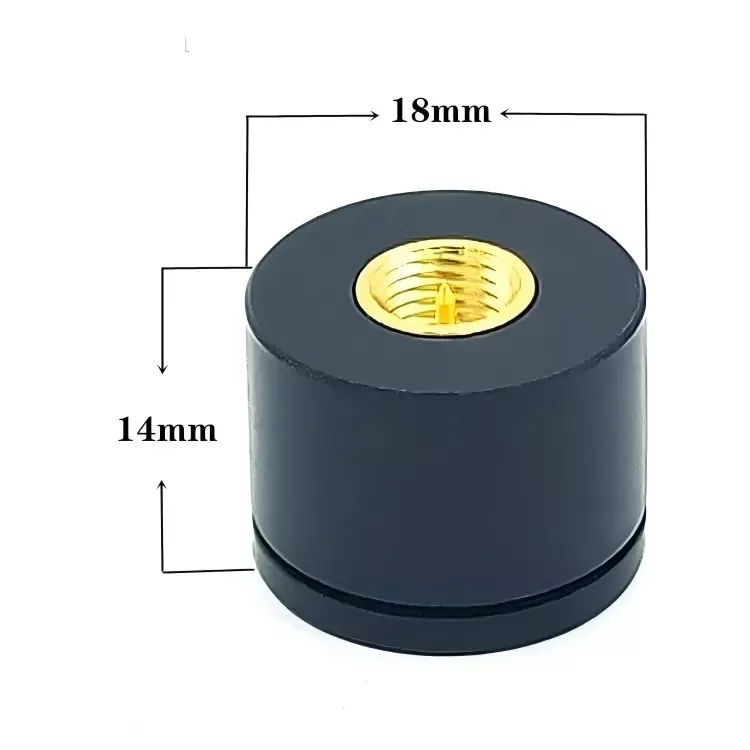

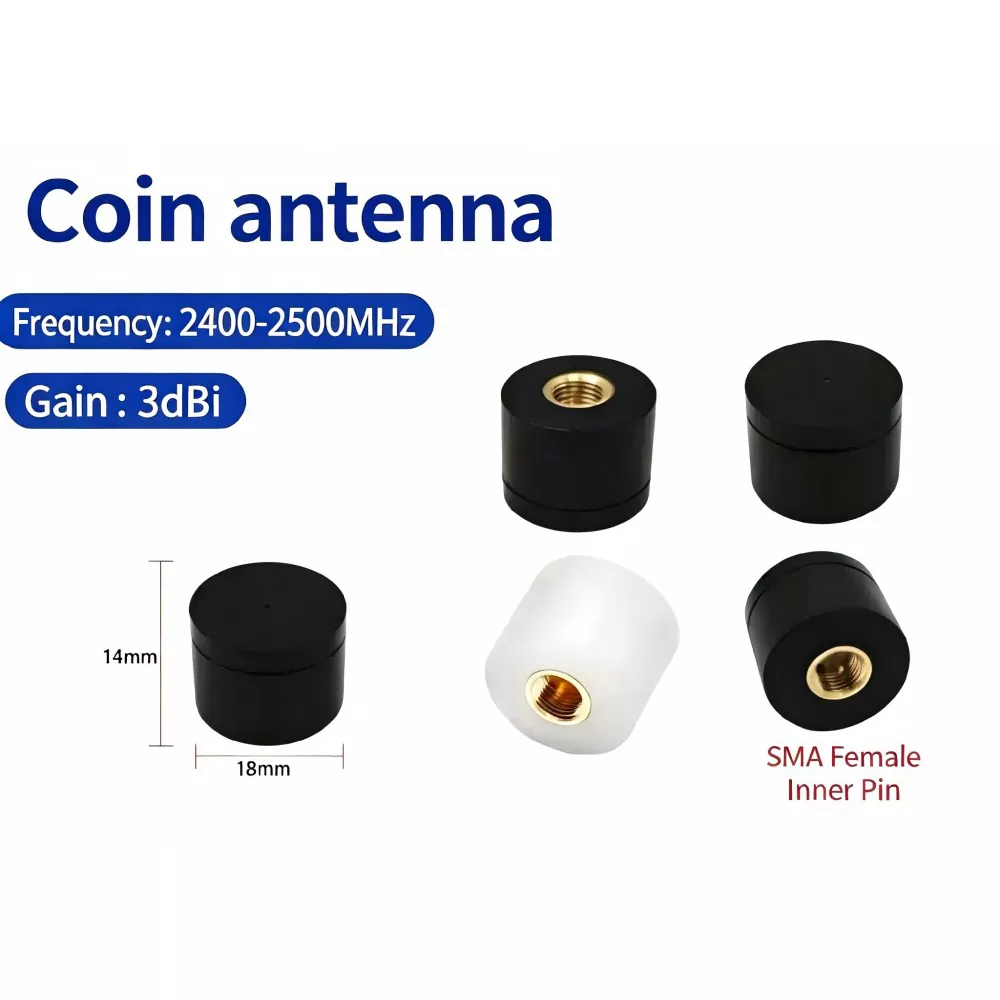

1. சிறிய பொத்தான் வடிவ அமைப்பு:15 மிமீ மற்றும் 18 மிமீ அடிப்படை விட்டம், 14 மிமீ உயரத்துடன் கிடைக்கிறது. சிறிய தடம் வெளிப்புற ஆண்டெனா இடம் குறைவாக இருக்கும் நிறுவல்களை ஆதரிக்கிறது.

2. இரட்டை-இசைக்குழு செயல்பாடு:இந்த மினி வைஃபை ஆண்டெனா குறிப்பிட்ட 2.4GHz மற்றும் 5.8GHz அதிர்வெண் வரம்புகளை ஆதரிக்கிறது. சாதன உள்ளமைவைப் பொறுத்து, இணக்கமான WiFi, Bluetooth மற்றும் ZigBee பயன்பாடுகளில் ஆண்டெனாவைப் பயன்படுத்தலாம். தேர்வுக்கு முன் நெறிமுறை-குறிப்பிட்ட அதிர்வெண் தேவைகளை உறுதிப்படுத்தவும்.

3. இடைமுக விருப்பங்கள்:நிலையான கட்டமைப்புகளில் SMA இடைமுகங்கள் வெவ்வேறு தொடர்பு ஏற்பாடுகளுடன் அடங்கும். தேர்ந்தெடுக்கப்பட்ட உள்ளமைவுக்கு உட்பட்டு சாலிடர் டெர்மினல்கள் மற்றும் முதல் தலைமுறை அல்லது நான்காம் தலைமுறை IPEX ஃபீடர் கேபிள்கள் ஆகியவை இணக்கமான பாகங்கள் இருக்கலாம்.

4. சுற்றுச்சூழல் பாதுகாப்பு:IP54-மதிப்பிடப்பட்ட வீடுகள் தூசி உட்செலுத்துதல் மற்றும் நீர் தெறிப்பிலிருந்து பாதுகாப்பை வழங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது. பங்கு மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப கருப்பு மற்றும் வெள்ளை வீட்டு விருப்பங்கள் கிடைக்கின்றன.

5. தனிப்பயனாக்கம்:தனிப்பயன் SMA ஆண்டெனா விருப்பங்களில் பரிமாண சரிசெய்தல், ஷெல் லோகோ அச்சிடுதல் மற்றும் RF இணைப்பு உள்ளமைவுகள் ஆகியவை அடங்கும். ஒவ்வொரு ஆர்டருக்கும் ஸ்டாக் கிடைக்கும் தன்மை, மாதிரி முன்னணி நேரம் மற்றும் வால்யூம் விலை உறுதி செய்யப்பட வேண்டும்.

தொழில்நுட்ப விவரக்குறிப்புகள்

பயன்பாட்டு எடுத்துக்காட்டுகள்

1. ஸ்மார்ட் ஹோம் உபகரணங்கள்:ஒரு சிறிய ஆண்டெனாவை WiFi கதவு அல்லது ஜன்னல் அலாரத்தில் நிறுவலாம், அங்கு வீட்டுவசதி குறைவாக உள்ளது. இறுதி இணைப்பு வரம்பு ஆன்டெனா இடம், சுவர்கள், குறுக்கீடு மற்றும் சாதனத்தின் RF உள்ளமைவைப் பொறுத்தது.

2. தொழில்துறை சென்சார் டெர்மினல்கள்:வயர்லெஸ் சென்சார் ஆண்டெனா வெப்பநிலை மற்றும் ஈரப்பதம் கண்காணிப்பு கருவிகளுடன் பயன்படுத்தப்படலாம். உலோக-வீடு சாதனங்களுக்கு, RF செயல்திறனில் அவற்றின் விளைவை தீர்மானிக்க, ஆண்டெனா பொருத்துதல் மற்றும் சுற்றியுள்ள தரை அமைப்பு மதிப்பீடு செய்யப்பட வேண்டும்.

3. வெளிப்புற அணுகல் கட்டுப்பாட்டு உபகரணங்கள்:வெளிப்புறமாக பொருத்தப்பட்ட ஆண்டெனா இணக்கமான புளூடூத் அணுகல்-கட்டுப்பாட்டு சாதனங்களை ஆதரிக்கலாம். உறை, இணைப்பான் முத்திரை மற்றும் மவுண்டிங் ஏற்பாடு ஆகியவை தேவையான சுற்றுச்சூழல் நிலைமைகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

4. கையடக்க உபகரணங்கள்:கையடக்க சாதனங்களுக்கான இந்த மினி ஆண்டெனா வயர்லெஸ் பார்கோடு ஸ்கேனர்கள் மற்றும் கச்சிதமான வெளிப்புற ஆண்டெனா தேவைப்படும் மற்ற கையடக்க எலக்ட்ரானிக்ஸ் ஆகியவற்றைக் கருத்தில் கொள்ளலாம். உத்தேசிக்கப்பட்ட இயக்க சூழலில் இணைப்பு நிலைத்தன்மை சரிபார்க்கப்பட வேண்டும்.

தேர்வு மற்றும் வரிசைப்படுத்தும் வழிகாட்டி

1. அதிர்வெண் தேர்வு:இணக்கமான வைஃபை மற்றும் புளூடூத் உள்ளமைவுகளைப் பயன்படுத்தும் சாதனங்களுக்கு, 2.4GHz மற்றும் 5.8GHz டூயல்-பேண்ட் மாடலை மதிப்பிடவும். புளூடூத்-மட்டும் பயன்பாடுகளுக்கு, 2.4GHz சிங்கிள்-பேண்ட் உள்ளமைவு இருந்தால் பரிசீலிக்கப்படலாம்.

2. நிறுவல் சூழல்:உலோக வீடுகள் கொண்ட சாதனங்களுக்கு, ஆண்டெனாவின் மவுண்டிங் நிலை, அனுமதி மற்றும் தரையிறங்கும் ஏற்பாடு ஆகியவற்றை மதிப்பாய்வு செய்யவும். ஒரு பிரதிபலிப்பு அடிப்படையானது இறுதி அடைப்பில் RF சோதனையின் தேவையை நீக்காது.

3. அளவு தேர்வு:மவுண்ட் செய்யும் இடம் கட்டுப்படுத்தப்படும் போது 15 மிமீ விட்டம் கொண்ட பதிப்பைக் கவனியுங்கள். 18மிமீ பதிப்பு, கிடைக்கக்கூடிய இடமும் தேவையான RF பண்புகளும் அதை ஆதரிக்கும் போது பரிசீலிக்கப்படலாம்; பெரிய மாடல் எப்போதும் அதிக லாபத்தை அளிக்கிறது என்று கருதுவதை விட செயல்திறனை உறுதிப்படுத்தவும்.

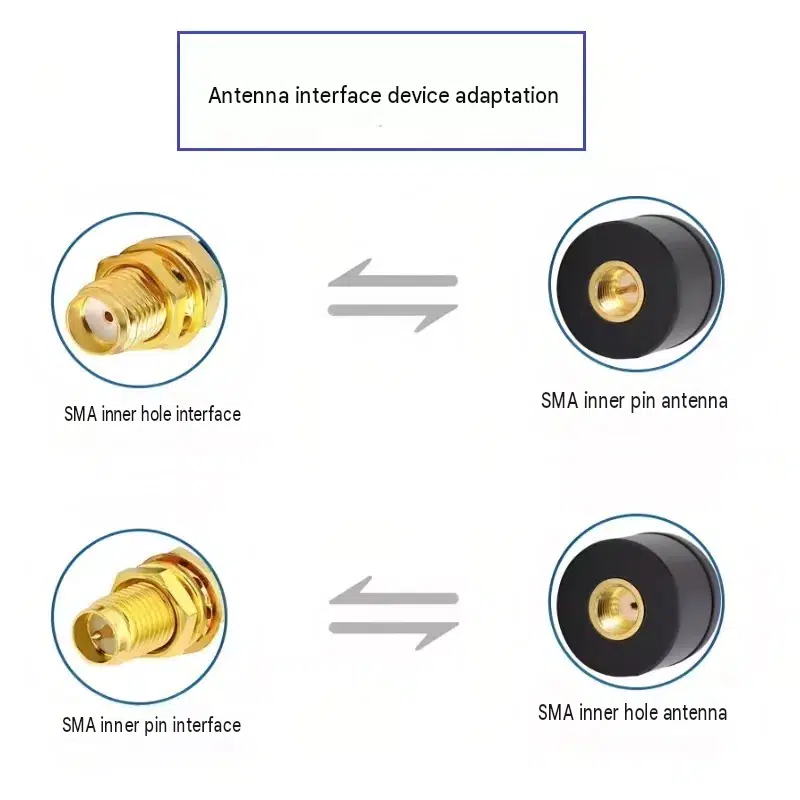

4. இடைமுகம் மற்றும் ஏற்றுமதி தேவைகள்:சாதனத்திற்கு SMA இன்னர்-பின் அல்லது உள்-துளை இடைமுகம் தேவையா என்பதை உறுதிப்படுத்தவும். IPEX அடாப்டர் கேபிள்கள், இணைப்பான் உள்ளமைவுகள் மற்றும் நடுநிலை ஏற்றுமதி பேக்கேஜிங் ஆகியவை ஆர்டரைத் தயாரிக்கும் போது விவாதிக்கப்படும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. இந்த ஆண்டெனாவை உலோக-உறை சாதனங்களுடன் பயன்படுத்த முடியுமா?

இது உலோக-உறை சாதனங்களுக்கு ஏற்றதாக இருக்கலாம், ஆனால் செயல்திறன் ஆண்டெனாவின் பெருகிவரும் நிலை, அனுமதி, தரை அமைப்பு மற்றும் வீட்டு வடிவமைப்பு ஆகியவற்றைப் பொறுத்தது. பிரதிபலிப்பு அடிப்படையானது அருகிலுள்ள கட்டமைப்புகளுடனான தொடர்புகளை நிர்வகிக்க உதவும் நோக்கம் கொண்டது. முடிக்கப்பட்ட சாதனத்தில் சோதனை செய்ய பரிந்துரைக்கப்படுகிறது.

2. SMA இடைமுகத்தை IPEX க்கு மாற்ற முடியுமா?

குறிப்பிட்ட IPEX தலைமுறைகள் உட்பட இணக்கமான ஃபீடர் கேபிள்கள் மற்றும் இடைமுக கட்டமைப்புகள் கிடைக்கலாம். ஆர்டர் செய்வதற்கு முன் தேவையான இணைப்பான் வகை, கேபிள் நீளம் மற்றும் நிறுவல் ஏற்பாடு ஆகியவற்றை உறுதிப்படுத்தவும்.

3. ஆய்வக சோதனை அறிக்கையை வழங்க முடியுமா?

பொருந்தக்கூடிய தயாரிப்பு உள்ளமைவுகளுக்கு RF சோதனை ஆவணங்கள் கிடைக்கலாம். கியான்மு கம்யூனிகேஷன் மூலம் கிடைக்கக்கூடிய அறிக்கைகள், அளவிடப்பட்ட அளவுருக்கள் மற்றும் சோதனை நிலைமைகளை ஆர்டர் செய்வதற்கு முன் உறுதிப்படுத்தவும்.

4. இந்த 2.4GHz 5.8GHz Dual Band Antenna WiFi மற்றும் Bluetooth சாதனங்களுக்குப் பொருத்தமானதா?

குறிப்பிட்ட அதிர்வெண் வரம்புகள் 2.4GHz மற்றும் 5.8GHz செயல்பாட்டை உள்ளடக்கியது. சாதனத்தின் வயர்லெஸ் நெறிமுறை, தேவையான அதிர்வெண் பேண்ட், இணைப்பான் மற்றும் RF வடிவமைப்பு ஆகியவற்றைப் பொருத்தது. 2.4GHz இல் இயங்கும் ZigBee சாதனங்களுக்கு, பொருந்தும் உள்ளமைவை உறுதிசெய்து, இறுதி தயாரிப்பில் செயல்திறனை சரிபார்க்கவும்.

5. இணைப்பான் அல்லது கேபிள் உள்ளமைவை தனிப்பயனாக்க முடியுமா?

வெவ்வேறு சாதன இடைமுகங்கள் மற்றும் நிறுவல் தேவைகளுக்கு தனிப்பயன் SMA ஆண்டெனா உள்ளமைவுகள் கிடைக்கலாம். இணைப்பான் வகை, கேபிள் நீளம், அதிர்வெண் வரம்பு மற்றும் இலக்கு பயன்பாடு ஆகியவற்றை வழங்கவும், இதனால் தேவையான உள்ளமைவை மதிப்பிட முடியும்.

6. இந்த ஆண்டெனாவை ஸ்மார்ட் சென்சார்கள் மற்றும் போர்ட்டபிள் கருவிகளில் பயன்படுத்த முடியுமா?

அதிர்வெண் வரம்பு மற்றும் RF பண்புகள் சாதனத் தேவைகளைப் பூர்த்தி செய்யும் போது ஸ்மார்ட் சென்சார்கள் பயன்பாடுகள் மற்றும் பிற சிறிய வயர்லெஸ் தயாரிப்புகளுக்கான WiFi ஆண்டெனாவிற்கு இது பொருத்தமானதாக இருக்கலாம். எடுத்துச் செல்லக்கூடிய உபகரணங்களுக்கு, வடிவமைப்பை இறுதி செய்வதற்கு முன், கிடைக்கக்கூடிய மவுண்டிங் இடம், அடைப்புப் பொருட்கள் மற்றும் ஆண்டெனா நிலை ஆகியவற்றை மதிப்பிடவும்.
